Minimalna Odległość Wlotu i Wylotu HVAC

W systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) kluczową rolę odgrywa nie tylko wydajność urządzeń, ale także ich prawidłowa instalacja i rozmieszczenie. Jednym z aspektów, który ma bezpośredni wpływ na jakość powietrza wewnątrz budynku, jest odległość między wlotem powietrza świeżego a wylotem powietrza zużytego. Zbyt bliskie umiejscowienie tych elementów może prowadzić do recyrkulacji zanieczyszczonego powietrza, co negatywnie odbija się na zdrowiu użytkowników i efektywności całego systemu wentylacyjnego.

Dlaczego minimalna odległość jest tak ważna?

Głównym celem wentylacji jest dostarczanie świeżego powietrza do pomieszczeń i usuwanie powietrza zanieczyszczonego. Jeżeli wlot i wylot znajdują się zbyt blisko siebie, powietrze wyrzucane z budynku, zawierające potencjalne zanieczyszczenia, takie jak dwutlenek węgla, wilgoć, zapachy, a nawet mikroorganizmy, może zostać ponownie zassane do systemu wentylacyjnego i wprowadzone do wnętrza. Takie zjawisko nazywane jest recyrkulacją powietrza wywiewanego i jest niepożądane z punktu widzenia zdrowia i komfortu użytkowników.

ASHRAE 62.1, czyli norma Amerykańskiego Stowarzyszenia Inżynierów Ogrzewnictwa, Chłodnictwa i Klimatyzacji, jest powszechnie uznawanym standardem w branży HVAC, określającym minimalne wymagania dotyczące wentylacji w budynkach. Norma ta odnosi się do różnych aspektów, w tym do jakości powietrza, efektywności energetycznej oraz właśnie do minimalnych odległości między wlotami i wylotami powietrza.

Minimalna odległość wg ASHRAE 62.1 dla powietrza klasy 2

ASHRAE 62.1 definiuje różne klasy powietrza w zależności od stopnia jego zanieczyszczenia i potencjalnego ryzyka. W kontekście minimalnej odległości między wlotem a wylotem, istotne jest pojęcie powietrza klasy 2. Powietrze klasy 2 to, zgodnie z definicją ASHRAE 62.1, powietrze wywiewane z pomieszczeń, które nie zawiera dużych ilości szkodliwych substancji, ale nadal może być mniej świeże i czyste niż powietrze zewnętrzne. Przykładem mogą być pomieszczenia biurowe, mieszkalne czy handlowe.

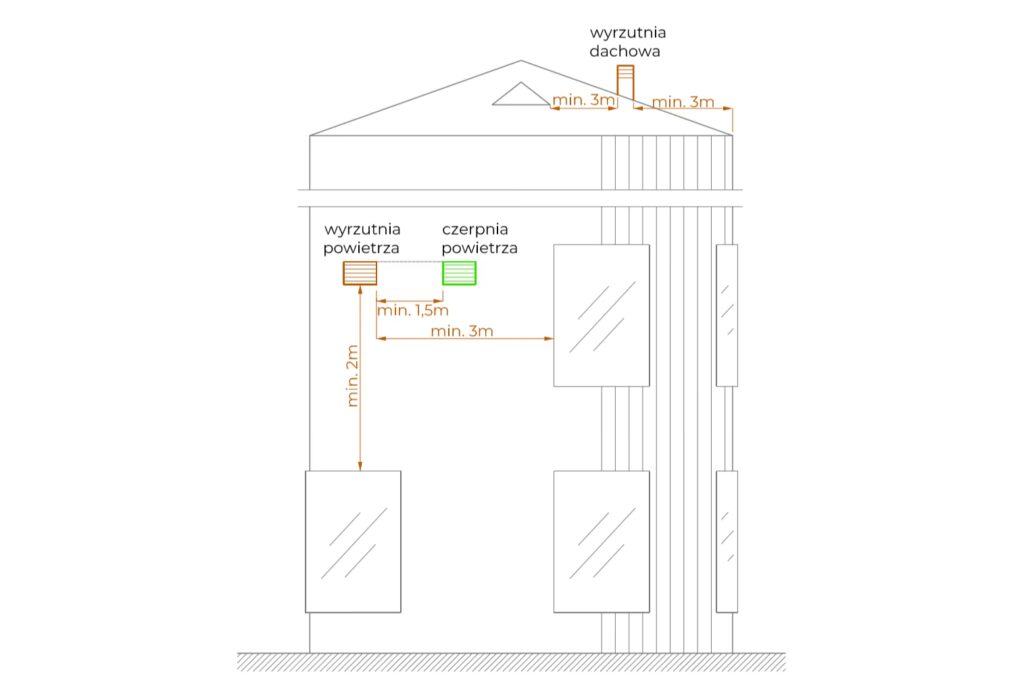

Dla układów wywiewnych odprowadzających powietrze klasy 2, norma ASHRAE 62.1 zaleca minimalną odległość 10 stóp (około 3 metrów) między wylotem a wlotem powietrza świeżego. Co ważne, ta odległość musi być zachowana w „wolnej przestrzeni”, czyli bez przeszkód, które mogłyby kierować strumień powietrza wywiewanego z powrotem do wlotu. Przeszkody takie jak ściany, narożniki budynków czy gęsta roślinność mogą zaburzyć przepływ powietrza i zmniejszyć efektywną odległość.

Co oznacza „wolna przestrzeń”?

Termin „wolna przestrzeń” jest kluczowy w kontekście minimalnej odległości. Oznacza on, że między wylotem a wlotem powietrza nie powinny znajdować się żadne elementy konstrukcyjne budynku, które mogłyby kierować powietrze wywiewane z powrotem do wlotu. Należy unikać umieszczania wlotów w narożnikach, w zagłębieniach elewacji, pod balkonami czy w pobliżu ścian, które mogłyby odbijać strumień powietrza. Idealna sytuacja to taka, gdy wlot i wylot znajdują się na otwartej przestrzeni, gdzie powietrze może swobodnie rozpraszać się.

Czynniki wpływające na wymaganą odległość

Minimalna odległość 10 stóp dla powietrza klasy 2 jest punktem wyjścia. W praktyce, w niektórych sytuacjach może być konieczne zwiększenie tej odległości. Czynniki, które mogą na to wpływać, to:

• Rodzaj zanieczyszczeń w powietrzu wywiewanym: Jeżeli powietrze wywiewane zawiera specyficzne zanieczyszczenia, takie jak silne zapachy, substancje chemiczne lub mikroorganizmy (np. w szpitalach, laboratoriach), odległość między wlotem a wylotem powinna być większa. W takich przypadkach konieczna może być konsultacja ze specjalistą HVAC i dostosowanie projektu wentylacji do specyficznych wymagań.
• Kierunek i siła wiatru: Przeważające kierunki wiatru w danej lokalizacji mogą mieć znaczący wpływ na przepływ powietrza wokół budynku. Jeżeli wiatr często wieje w kierunku wlotu od wylotu, ryzyko recyrkulacji powietrza wzrasta, co może wymagać zwiększenia odległości.
• Geometria budynku: Kształt i wysokość budynku, obecność balkonów, wnęk, czy innych elementów architektonicznych mogą wpływać na przepływ powietrza i tworzyć strefy podwyższonego ryzyka recyrkulacji.
• Prędkość powietrza wywiewanego: Wyższa prędkość powietrza na wylocie może zwiększać zasięg strumienia powietrza i ryzyko recyrkulacji, szczególnie przy mniejszych odległościach.

Konsekwencje nieprawidłowej odległości

Zignorowanie minimalnej odległości między wlotem a wylotem może prowadzić do szeregu problemów:

• Pogorszenie jakości powietrza wewnętrznego: Recyrkulacja powietrza wywiewanego wprowadza do budynku zanieczyszczenia, co obniża jakość powietrza i może powodować problemy zdrowotne, takie jak alergie, astma, bóle głowy, zmęczenie i podrażnienia dróg oddechowych.
• Nieprzyjemne zapachy: Jeżeli powietrze wywiewane zawiera nieprzyjemne zapachy (np. z kuchni, łazienek, toalet), ich recyrkulacja może powodować dyskomfort i obniżać komfort użytkowania budynku.
• Obniżona efektywność wentylacji: Recyrkulacja powietrza wywiewanego oznacza, że system wentylacyjny pracuje mniej efektywnie, ponieważ część powietrza, które powinno być usunięte z budynku, jest ponownie wprowadzane. Może to prowadzić do konieczności zwiększenia wydajności wentylacji, co generuje dodatkowe koszty energii.
• Problemy z wilgocią: W przypadku pomieszczeń o podwyższonej wilgotności (np. łazienki, pralnie), recyrkulacja powietrza wywiewanego może przyczyniać się do wzrostu wilgotności w innych częściach budynku, co zwiększa ryzyko rozwoju pleśni i grzybów.

Praktyczne wskazówki dotyczące umiejscowienia wlotów i wylotów

Aby uniknąć problemów związanych z recyrkulacją powietrza, warto zastosować się do kilku praktycznych wskazówek:

• Zawsze przestrzegaj minimalnej odległości 10 stóp (3 metrów) dla powietrza klasy 2, a w razie potrzeby zwiększ ją, biorąc pod uwagę specyficzne warunki i czynniki ryzyka.
• Umieszczaj wloty powietrza świeżego z dala od potencjalnych źródeł zanieczyszczeń, takich jak parkingi, ulice o dużym natężeniu ruchu, miejsca składowania odpadów, czy kominy.
• Wykorzystuj przeważające kierunki wiatru, umieszczając wloty po stronie nawietrznej budynku, a wyloty po stronie zawietrznej.
• Unikaj umieszczania wlotów w narożnikach, wnękach i innych miejscach, gdzie przepływ powietrza może być ograniczony lub zaburzony.
• Rozważ zastosowanie osłon przeciwwiatrowych lub innych elementów, które mogą kierować strumień powietrza wywiewanego z dala od wlotu.
• Regularnie kontroluj i konserwuj system wentylacyjny, upewniając się, że wloty i wyloty nie są zablokowane i działają prawidłowo.

Podsumowanie

Zachowanie odpowiedniej odległości między wlotem a wylotem w systemach HVAC jest kluczowe dla zapewnienia jakości powietrza wewnętrznego, zdrowia użytkowników i efektywnego działania wentylacji. Norma ASHRAE 62.1 stanowi cenne wytyczne w tym zakresie, zalecając minimalną odległość 10 stóp dla powietrza klasy 2 w „wolnej przestrzeni”. Pamiętając o czynnikach wpływających na wymaganą odległość i stosując się do praktycznych wskazówek, można skutecznie minimalizować ryzyko recyrkulacji powietrza wywiewanego i cieszyć się świeżym i zdrowym powietrzem w budynku.

Często zadawane pytania (FAQ)

1. Co się stanie, jeśli nie mogę zachować minimalnej odległości 10 stóp?
   W sytuacjach, gdzie zachowanie minimalnej odległości 10 stóp jest niemożliwe z powodu ograniczeń przestrzennych, należy poszukać alternatywnych rozwiązań. Można rozważyć zastosowanie filtrów o wyższej skuteczności na wlocie powietrza, zmianę lokalizacji wlotu i wylotu (nawet jeśli nie osiągnie się 10 stóp, ale poprawi się kierunek przepływu powietrza), lub zastosowanie systemów wentylacyjnych z odzyskiem ciepła, które oddzielają strumienie powietrza wywiewanego i nawiewanego. W takich przypadkach zaleca się konsultację z doświadczonym projektantem HVAC, który pomoże znaleźć optymalne rozwiązanie.
2. Czy minimalna odległość 10 stóp dotyczy wszystkich typów budynków?
   Minimalna odległość 10 stóp jest zalecana dla powietrza klasy 2, które jest typowe dla budynków mieszkalnych, biurowych i handlowych. Dla innych rodzajów budynków, takich jak szpitale, laboratoria, zakłady przemysłowe, gdzie powietrze wywiewane może zawierać bardziej szkodliwe substancje, minimalna odległość może być większa i powinna być określana indywidualnie, zgodnie z normami i specyfikacjami dla danego typu budynku.
3. Czy istnieją wyjątki od reguły 10 stóp?
   Norma ASHRAE 62.1 dopuszcza pewne wyjątki od reguły 10 stóp, ale tylko w specyficznych sytuacjach i po przeprowadzeniu szczegółowej analizy. Wyjątki te mogą być rozważane, gdy zastosowanie minimalnej odległości jest technicznie niemożliwe lub nieuzasadnione. W takich przypadkach konieczne jest udokumentowanie analizy ryzyka recyrkulacji i zastosowanie alternatywnych środków kompensacyjnych, takich jak filtry o wysokiej skuteczności, systemy detekcji zanieczyszczeń, czy monitorowanie jakości powietrza.
4. Czy odległość 10 stóp to minimalna odległość w pionie i w poziomie?
   Tak, odległość 10 stóp odnosi się do minimalnej odległości zarówno w poziomie, jak i w pionie. Ważne jest, aby wlot i wylot były oddalone od siebie o co najmniej 10 stóp w dowolnym kierunku, w „wolnej przestrzeni”.
5. Kto jest odpowiedzialny za zapewnienie odpowiedniej odległości między wlotem a wylotem?
   Odpowiedzialność za zapewnienie odpowiedniej odległości między wlotem a wylotem spoczywa na projektancie systemu HVAC, instalatorze oraz właścicielu lub zarządcy budynku. Projektant powinien uwzględnić minimalne odległości w projekcie wentylacji, instalator powinien prawidłowo wykonać instalację zgodnie z projektem, a właściciel lub zarządca budynku powinien dbać o regularną konserwację i kontrolę systemu, aby upewnić się, że wloty i wyloty nie są zablokowane i działają prawidłowo.
