Gruntowy wymiennik ciepła z rur PVC: Czy to dobry wybór?

W dzisiejszych czasach, kiedy coraz większą wagę przywiązujemy do efektywności energetycznej i komfortu w naszych domach, systemy wentylacyjne z odzyskiem ciepła (rekuperacją) stają się standardem. Jednym z kluczowych elementów wspomagających ich działanie jest gruntowy wymiennik ciepła (GWC). Ale czy wiesz, że GWC można wykonać z popularnych rur PVC? W tym artykule przyjrzymy się bliżej temu rozwiązaniu, analizując jego zalety, wady i praktyczne aspekty.

Czym jest gruntowy wymiennik ciepła (GWC)?

Gruntowy wymiennik ciepła to, najprościej mówiąc, system rur lub kanałów umieszczonych w gruncie na głębokości, gdzie temperatura jest stosunkowo stała przez cały rok. Na głębokości około 1,5 metra temperatura ziemi utrzymuje się w granicach 4-7 stopni Celsjusza. Wykorzystując tę naturalną właściwość, GWC wstępnie ogrzewa powietrze wentylacyjne zimą i chłodzi latem, zanim trafi ono do centrali wentylacyjnej (rekuperatora). Dzięki temu system wentylacyjny staje się bardziej efektywny energetycznie i zapewnia większy komfort w pomieszczeniach.

GWC z rur PVC - popularne i ekonomiczne rozwiązanie

Wykonanie GWC z rur PVC jest jedną z najpopularniejszych i najbardziej ekonomicznych opcji. Rury PVC są łatwo dostępne, stosunkowo tanie i proste w montażu. Rura PCV, dzięki swojej trwałości i odporności na korozję, doskonale sprawdza się w środowisku gruntowym. Wersja rurowa GWC jest szczególnie polecana do domów jednorodzinnych, gdzie można łatwo zaaranżować odpowiednią przestrzeń na działce.

Zalety GWC z rur PVC:

• Niski koszt - rury PVC są stosunkowo niedrogie w porównaniu do innych materiałów.
• Łatwość montażu - instalacja rur PVC jest prosta i nie wymaga specjalistycznego sprzętu.
• Odporność na korozję - PVC jest odporne na wilgoć i substancje chemiczne zawarte w gruncie.
• Dobra dostępność - rury PVC są powszechnie dostępne w sklepach budowlanych.
• Możliwość czyszczenia - w przypadku zanieczyszczenia lub zalania rury PVC można stosunkowo łatwo wyczyścić.

Wady GWC z rur PVC:

• Mniejsza sprawność cieplna w porównaniu do GWC żwirowego - rury PVC mają mniejszą powierzchnię wymiany ciepła niż złoże żwirowe.
• Potencjalny problem z kondensatem - w rurach PVC może skraplać się wilgoć, co wymaga odpowiedniego odprowadzenia kondensatu.
• Ryzyko uszkodzeń mechanicznych - podczas prac ziemnych lub osiadania gruntu rury PVC mogą ulec uszkodzeniu, choć przy prawidłowym montażu ryzyko jest minimalne.

Rodzaje ułożenia rurowego GWC z PVC

W zależności od wielkości działki i preferencji, rurowy GWC z PVC można ułożyć na kilka sposobów:

1. Wersja prosta (liniowa)

Jest to najprostsza konfiguracja, gdzie rura GWC układana jest w linii prostej od budynku w kierunku czerpni powietrza. Zaleca się zachowanie niewielkiego spadku w kierunku czerpni, aby umożliwić odpływ ewentualnego kondensatu. Długość rury w wersji prostej powinna wynosić 30-50 metrów, a minimalna średnica powinna być równa lub większa od średnicy króćca montażowego centrali wentylacyjnej.

Zalety wersji prostej:

• Najniższy koszt wykonania.
• Najmniejsze opory przepływu powietrza.
• Najłatwiejsze czyszczenie i konserwacja.

Wady wersji prostej:

• Wymaga dużej działki, aby ułożyć długą rurę w linii prostej.

2. Wersja łamana (U lub S)

W przypadku mniejszych działek, gdzie nie ma miejsca na długą prostą rurę, rurę PVC można ułożyć w kształcie litery "U" lub "S". Pozwala to na umieszczenie dłuższego odcinka rury na mniejszej przestrzeni. Zaleca się stosowanie kolan o kącie 45 stopni, które stawiają mniejszy opór niż kolana 90 stopni. Kolana 90 stopni powinny być stosowane tylko w ostateczności.

Zalety wersji łamanej:

• Możliwość ułożenia na mniejszej działce.
• Wciąż stosunkowo niskie opory przepływu powietrza (przy użyciu kolan 45 stopni).

Wady wersji łamanej:

• Nieco wyższy koszt (dodatkowe kolana).
• Nieco wyższe opory przepływu powietrza niż w wersji prostej.
• Zastosowanie kolan 90 stopni znacznie zwiększa opory.

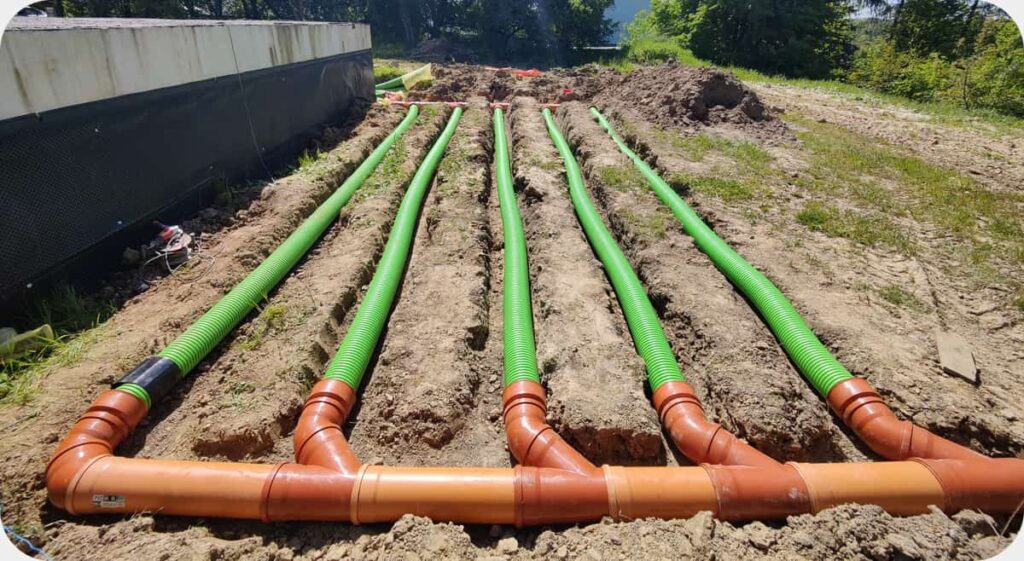

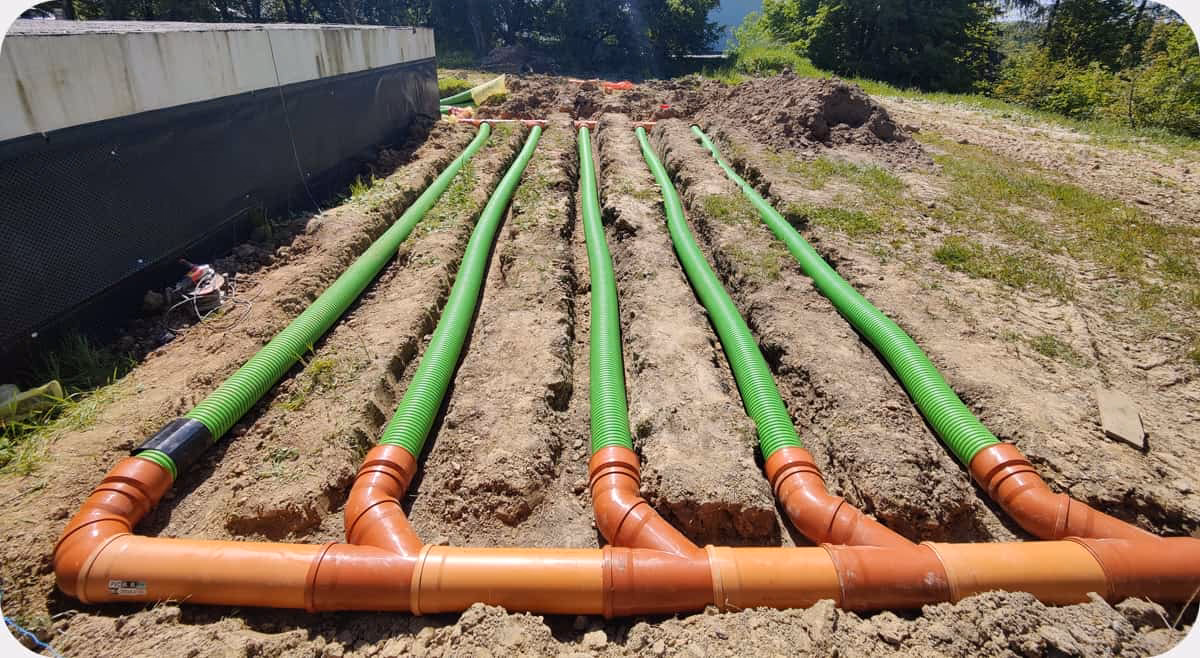

3. Wersja wielorurowa (Tichelmanna)

W tej wersji rura wychodząca z budynku rozdziela się na kilka równoległych przewodów PVC, które następnie łączą się ponownie przed czerpnią ziemną. Rury równoległe powinny być ułożone w odległości co najmniej 80 cm od siebie (zalecane około 1 metra), aby zapewnić równomierną wymianę ciepła. Ważne jest, aby nie zmniejszać średnicy rur w momencie ich rozdzielania, ponieważ może to znacząco zwiększyć opory przepływu powietrza.

Zalety wersji wielorurowej:

• Potencjalnie większa powierzchnia wymiany ciepła.
• Możliwość ułożenia na mniejszej działce niż wersja prosta.

Wady wersji wielorurowej:

• Wyższy koszt wykonania (więcej rur, kształtek).
• Wyższe opory przepływu powietrza niż w wersji prostej i łamanej.
• Bardziej skomplikowany montaż.

GWC żwirowy vs. GWC rurowy z PVC

Oprócz GWC rurowego, istnieje również GWC żwirowy, który charakteryzuje się większą sprawnością i dodatkowo pełni funkcję filtra powietrza. W GWC żwirowym powietrze przepływa przez złoże żwirowe, co zapewnia lepszą wymianę ciepła i filtrację zanieczyszczeń. Jednak GWC żwirowy wymaga trybu pracy przerywanej (np. 12 godzin pracy i 12 godzin regeneracji) i jest bardziej skomplikowany w wykonaniu. GWC rurowy z PVC jest prostszy w budowie i tańszy, ale może mieć nieco mniejszą sprawność i nie filtruje powietrza tak skutecznie jak GWC żwirowy.

Poniższa tabela porównuje kluczowe cechy GWC rurowego z PVC i GWC żwirowego:

Ważne aspekty projektowania i wykonania GWC z PVC

Decydując się na GWC z rur PVC, należy pamiętać o kilku kluczowych aspektach:

• Projekt i obliczenia - starannie wykonany projekt z obliczeniami strat ciśnienia jest kluczowy dla prawidłowego działania GWC. Niewłaściwie dobrany GWC może powodować zbyt duże opory przepływu powietrza i zmniejszyć efektywność wentylacji.
• Dobór średnicy rur - średnica rur PVC powinna być odpowiednio dobrana do przepływu powietrza i parametrów centrali wentylacyjnej. Zbyt mała średnica spowoduje wzrost oporów.
• Głębokość ułożenia - rury powinny być ułożone na odpowiedniej głębokości (około 1,5 metra), aby zapewnić stabilną temperaturę.
• Spadek rur - należy zachować spadek rur w kierunku czerpni, aby umożliwić odpływ kondensatu.
• Czerpnia powietrza - czerpnia powinna być wyposażona w podwójną siatkę ochronną przed owadami i gryzoniami.
• Odprowadzenie kondensatu - należy przewidzieć system odprowadzania kondensatu, aby uniknąć jego gromadzenia się w rurach.
• Materiały - należy stosować rury PVC przeznaczone do instalacji podziemnych, odporne na obciążenia i warunki gruntowe.

Kiedy warto stosować GWC z rur PVC?

GWC z rur PVC jest dobrym wyborem, gdy:

• Zależy nam na ekonomicznym i prostym w wykonaniu rozwiązaniu.
• Posiadamy działkę o odpowiedniej wielkości na ułożenie rur.
• Nie zależy nam na funkcji filtracji powietrza, jaką oferuje GWC żwirowy.
• Chcemy wstępnie ogrzewać powietrze zimą i chłodzić latem, poprawiając efektywność rekuperacji.

FAQ - Najczęściej zadawane pytania

1. Czy GWC z rur PVC jest skuteczny?
   Tak, GWC z rur PVC jest skutecznym sposobem na wstępne ogrzewanie i chłodzenie powietrza wentylacyjnego, poprawiając efektywność systemu rekuperacji.
2. Jaka powinna być długość rury PVC w GWC?
   Zalecana długość rury to 30-50 metrów.
3. Jaka średnica rury PVC jest najlepsza do GWC?
   Minimalna średnica powinna być równa lub większa od średnicy króćca centrali wentylacyjnej. Zastosowanie większej średnicy może poprawić sprawność GWC.
4. Czy GWC z rur PVC wymaga konserwacji?
   Tak, zaleca się okresowe czyszczenie rur GWC, aby usunąć ewentualne zanieczyszczenia i kondensat.
5. Czy mogę samodzielnie wykonać GWC z rur PVC?
   Tak, wykonanie GWC z rur PVC jest stosunkowo proste i można je wykonać samodzielnie, jednak zaleca się wcześniejsze przygotowanie projektu i obliczeń.
6. Czy GWC z rur PVC ochroni rekuperator przed zamarzaniem?
   Tak, wstępne ogrzanie powietrza przez GWC zapobiega szronieniu wymiennika ciepła w rekuperatorze, szczególnie w mroźne dni.

Podsumowując, gruntowy wymiennik ciepła z rur PVC to praktyczne i ekonomiczne rozwiązanie, które może znacząco poprawić efektywność systemu wentylacyjnego z rekuperacją. Wybierając tę opcję, warto jednak pamiętać o prawidłowym projekcie, starannym wykonaniu i regularnej konserwacji, aby cieszyć się komfortem i oszczędnościami przez długie lata.
