Wentylacja garażu podziemnego: wymagania i rozwiązania

W dzisiejszych czasach, kiedy miasta stają się coraz bardziej zatłoczone, a przestrzeń parkingowa cenna, garaże podziemne stały się standardowym elementem budynków wielorodzinnych i komercyjnych. Inwestorzy, dążąc do optymalizacji kosztów, często zadają sobie pytanie o najtańsze, a zarazem skuteczne rozwiązania, zwłaszcza w kontekście instalacji sanitarnych, takich jak wentylacja. Jednym z kluczowych pytań jest: jaka wentylacja jest wymagana w garażu podziemnym? Czy wentylacja grawitacyjna jest wystarczająca, czy konieczna jest wentylacja mechaniczna?

Kiedy wentylacja garaży zamkniętych jest wymagana?

Obowiązek stosowania wentylacji w garażach zamkniętych regulują przepisy, a konkretnie Warunki Techniczne, zawarte w paragrafie 108 Rozporządzenia Ministra Infrastruktury. Z pominięciem garaży wolnostojących, nieogrzewanych, gdzie wystarcza wentylacja naturalna, przepisy jasno określają wymagania dla pozostałych typów garaży.

Zgodnie z § 108. 1. 2) Warunków Technicznych:

W garażu zamkniętym należy stosować wentylację co najmniej grawitacyjną, zapewniającą 1,5-krotną wymianę powietrza na godzinę – w ogrzewanych garażach nadziemnych lub częściowo zagłębionych, mających nie więcej niż 10 stanowisk postojowych.

Wynika z tego, że garaże nadziemne ogrzewane oraz częściowo zagłębione, które posiadają do 10 stanowisk postojowych, mogą być wyposażone w wentylację grawitacyjną. Muszą one jednak zapewniać minimalną wymianę powietrza na poziomie 1,5 raza na godzinę. Jednak pojawia się pytanie, jak skutecznie osiągnąć taką wymianę powietrza przy pomocy wentylacji grawitacyjnej, która jest zależna od warunków atmosferycznych.

Pożarowa wentylacja garaży – kiedy jest konieczna?

Wentylacja bytowa to jedno, ale nie można zapominać o wentylacji pożarowej, która w określonych sytuacjach jest bezwzględnie wymagana. Inwestorzy często nie są świadomi konieczności jej stosowania, co może prowadzić do zaskoczenia na etapie projektowania.

Paragraf 277. 4. Warunków Technicznych mówi:

W strefie pożarowej garażu zamkniętego należy stosować instalację wentylacji oddymiającej uruchamianą za pomocą systemu wykrywania dymu, w przypadku gdy ta strefa nie posiada bezpośredniego wjazdu lub wyjazdu z budynku lub gdy jej powierzchnia przekracza 1500 m².

Zatem, jeśli garaż podziemny nie ma bezpośredniego wjazdu/wyjazdu na zewnątrz lub powierzchnia jego strefy pożarowej przekracza 1500 m², konieczna jest instalacja wentylacji oddymiającej. Jest to kluczowe dla bezpieczeństwa w przypadku pożaru, umożliwiając ewakuację i działania służb ratowniczych.

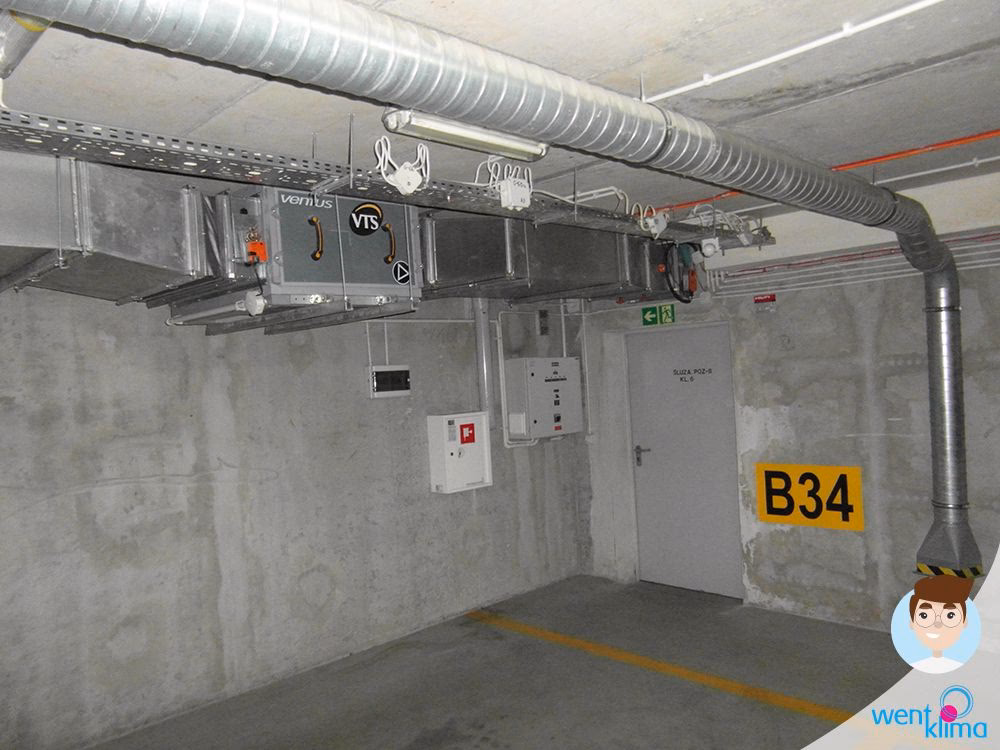

Wentylacja grawitacyjna vs. mechaniczna w garażach podziemnych

Wracając do pytania o wentylację grawitacyjną, czy jest ona wystarczająca w garażach podziemnych? Odpowiedź brzmi: zazwyczaj nie. Wentylacja grawitacyjna może być stosowana tylko w małych garażach (do 10 stanowisk), jak wspomniano wcześniej. Dla większości garaży podziemnych, zwłaszcza tych w budynkach wielorodzinnych, konieczna jest wentylacja mechaniczna.

Paragraf 108. 1. 3) Warunków Technicznych precyzuje:

W garażu zamkniętym należy stosować wentylację mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia tlenku węgla – w innych garażach, niewymienionych w pkt 1 i 2, oraz w kanałach rewizyjnych, służących zawodowej obsłudze i naprawie samochodów bądź znajdujących się w garażach wielostanowiskowych, z zastrzeżeniem § 150 ust. 5.

Większe garaże podziemne, powyżej 10 stanowisk, muszą być wyposażone w wentylację mechaniczną wywiewną, sterowaną czujnikami tlenku węgla (CO). System ten powinien reagować na wzrost stężenia CO, uruchamiając wentylatory i zapewniając odpowiednią wymianę powietrza. Brak jest wyjątków od tej reguły, choć istnieją rozwiązania optymalizujące działanie takiej instalacji, o czym wspomnimy później.

Wydajność wentylacji mechanicznej – jak ją obliczyć?

Skoro wentylacja mechaniczna jest niezbędna, kluczowe staje się określenie jej wydajności. Aby to zrobić, musimy odwołać się do Rozporządzenia Ministra Rodziny, Pracy i Polityki Społecznej w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy. To tam znajdziemy normy dotyczące dopuszczalnego stężenia tlenku węgla.

Obliczenie wydajności wentylacji mechanicznej w garażu podziemnym wymaga uwzględnienia kilku czynników, w tym emisji tlenku węgla przez pojazdy.

Określanie emisji tlenku węgla

Emisję tlenku węgla dla pojedynczego pojazdu można obliczyć za pomocą wzoru:

E_CO = e₁ + e₂ * (s / 3600) + e₃ * t

Gdzie:

• E_CO – emisja tlenku węgla dla pojazdu [m³/h]
• e₁ – emisja tlenku węgla na biegu jałowym [m³/h]
• e₂ – emisja tlenku węgla podczas przejazdu przez garaż [m³/h]
• t – czas rozruchu pojazdu [s]
• s – długość drogi przejazdu przez garaż [m]

Należy zauważyć, że wzór ten uwzględnia czas rozruchu silnika, co jest istotne dla pojazdów opuszczających garaż. Dla pojazdów wjeżdżających z rozgrzanym silnikiem, część związana z rozruchem może być pominięta.

Wartości emisji e₁ i e₂ można odczytać z tabel, uwzględniających rodzaj jazdy i emisję spalin. Przykładowo, dla samochodów osobowych na biegu jałowym (silnik zimny) emisja CO wynosi około 10,99 Nm³/h, a podczas jazdy swobodnej z postojami i prędkością 10 km/h – 17,49 Nm³/h.

Minimalny strumień powietrza wentylacyjnego

Po obliczeniu emisji CO dla pojedynczego pojazdu, możemy przejść do obliczenia minimalnego strumienia powietrza wentylacyjnego (V_min) dla całego garażu:

V_min = (n * φ * E_CO) / (C_max - C_s)

Gdzie:

• V_min – minimalny objętościowy strumień powietrza wentylacyjnego [m³/h]
• n – ilość pojazdów [sztuk]
• φ – współczynnik jednoczesności
• E_CO – emisja tlenku węgla dla pojazdu [m³/h]
• C_max – dopuszczalne stężenie tlenku węgla w powietrzu wewnętrznym [ppm]
• C_s – stężenie tlenku węgla w powietrzu zewnętrznym [ppm]

Współczynnik jednoczesności (φ) uwzględnia fakt, że nie wszystkie pojazdy jednocześnie wjeżdżają i wyjeżdżają z garażu. Dopuszczalne stężenie CO (C_max) w środowisku pracy wynosi 23 mg/m³, co odpowiada około 18,41 ppm w warunkach normalnych. Stężenie CO w powietrzu zewnętrznym (C_s) jest zmienne i zależy od lokalizacji, ale można przyjąć wartość około 0,1 ppm.

Na podstawie tych wzorów i parametrów, można obliczyć minimalny strumień powietrza wentylacyjnego, który zapewni bezpieczeństwo i komfort w garażu podziemnym.

Lokalizacja kratek wentylacyjnych w garażu

Lokalizacja kratek wentylacyjnych jest kluczowa dla skuteczności systemu wentylacji. W przypadku tlenku węgla, który jest lżejszy od powietrza, kratki wywiewne powinny być umieszczone pod stropem. Tlenek węgla będzie gromadził się w górnych partiach pomieszczenia, dlatego wywiew z tego poziomu jest najbardziej efektywny.

Sytuacja jest inna w przypadku LPG (propan-butan). Spaliny LPG są cięższe od powietrza i gromadzą się przy podłodze. W garażach, gdzie dopuszczony jest ruch pojazdów LPG, konieczne jest umieszczenie części kratek wentylacyjnych nad posadzką, aby skutecznie usuwać te cięższe gazy. Często z tego powodu w garażach podziemnych obowiązuje zakaz wjazdu pojazdów zasilanych LPG, jeśli wentylacja nie jest dostosowana do usuwania cięższych gazów.

Dopływ świeżego powietrza do garażu

Oprócz wywiewu zanieczyszczonego powietrza, istotny jest dopływ świeżego powietrza do garażu. Istnieje kilka sposobów na jego zapewnienie:

• Szczeliny wentylacyjne w bramie garażowej: Najprostsze i najtańsze rozwiązanie, polegające na wykonaniu szczeliny w bramie, przez którą napływa powietrze zewnętrzne. Wymaga to jednak odpowiedniego doboru wielkości szczeliny.
• Wentylacja mechaniczna nawiewna: Bardziej zaawansowane i kosztowne rozwiązanie, polegające na zainstalowaniu systemu wentylacji mechanicznej nawiewnej. Zapewnia kontrolowany dopływ świeżego powietrza, ale generuje dodatkowe koszty inwestycyjne i eksploatacyjne.

W wielu przypadkach, szczelina wentylacyjna w bramie jest wystarczająca, zwłaszcza że wentylacja garaży rządzi się nieco innymi prawami niż np. wentylacja pomieszczeń biurowych.

Sterowanie wentylacją garażu podziemnego

Sterowanie wentylacją jest równie ważne, co prawidłowe obliczenia. System wentylacji musi działać efektywnie i reagować na zmieniające się warunki. Kluczowe elementy sterowania to:

• Czujniki gazów niebezpiecznych (CO): Podstawowy element sterowania. Ciągły pomiar stężenia CO, uruchamiający wentylatory na maksymalną moc w przypadku przekroczenia dopuszczalnego poziomu.
• Godziny szczytu: Ustalenie godzin wzmożonego ruchu w garażu (np. rano i po południu) i zwiększenie wydajności wentylacji w tych okresach.
• Tryb normalnej pracy: Wentylacja może działać cyklicznie (włączając się kilka razy na godzinę) lub ciągle z minimalną wydajnością.
• Tryb awaryjny: Niezależnie od trybu normalnej pracy, system musi posiadać tryb awaryjny, w którym wentylatory pracują z maksymalną mocą, zapewniając bezpieczeństwo w sytuacjach awaryjnych.

Podsumowanie

Wentylacja garaży podziemnych jest kluczowym elementem zapewnienia bezpieczeństwa i komfortu użytkowników. W większości przypadków, dla garaży podziemnych o liczbie stanowisk powyżej 10, konieczna jest wentylacja mechaniczna wywiewna, sterowana czujnikami tlenku węgla. Wymagana wydajność wentylacji powinna być obliczona na podstawie emisji CO i dopuszczalnych norm stężeń. Prawidłowa lokalizacja kratek wentylacyjnych oraz odpowiednie sterowanie systemem są niezbędne dla skuteczności wentylacji.

Projektując wentylację garażu podziemnego, warto dokładnie przeanalizować przepisy, skonsultować się z Inwestorem i uwzględnić specyfikę obiektu. Bezpieczeństwo powinno być zawsze priorytetem, a odpowiednio zaprojektowana i wykonana wentylacja garażu podziemnego jest kluczowa dla jego osiągnięcia. Nie można również zapominać o potencjalnej konieczności zastosowania wentylacji pożarowej i odpowiedniej synchronizacji obu systemów.
