Eżektory: Zasada Działania i Zastosowania w HVAC

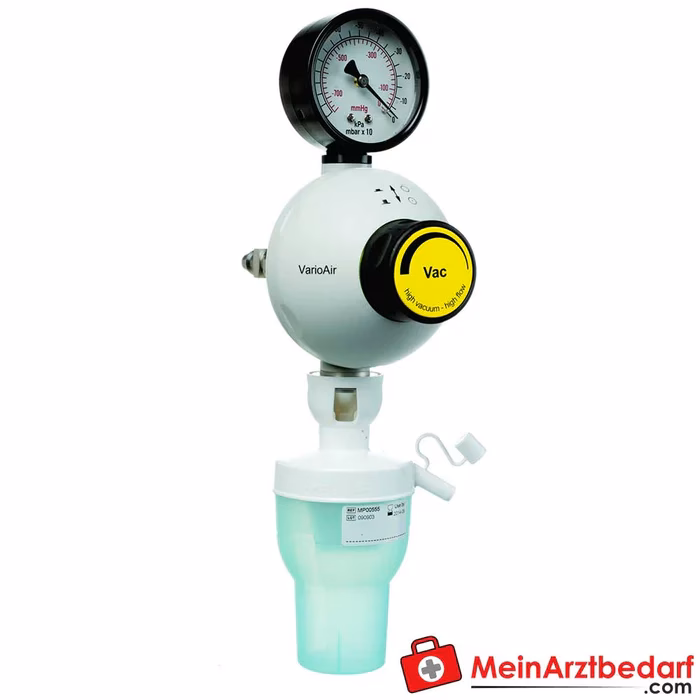

Eżektor, znany również jako pompa strumieniowa, to proste, ale niezwykle efektywne urządzenie, które znajduje szerokie zastosowanie w różnorodnych systemach, w tym w instalacjach HVAC (ogrzewanie, wentylacja i klimatyzacja). Jego podstawowa funkcja polega na wytwarzaniu podciśnienia w rurociągu, co umożliwia zasysanie i transport gazów, cieczy, a nawet materiałów sypkich. Choć na pierwszy rzut oka może wydawać się niepozorny, eżektor kryje w sobie genialną zasadę działania opartą na prawach fizyki, co czyni go niezastąpionym elementem wielu procesów przemysłowych i technologicznych.

Zasada Działania Eżektora: Wykorzystanie Efektu Venturiego

Serce eżektora stanowi zwężka, często nazywana dyszą Venturiego. To właśnie w tym miejscu zachodzi kluczowe zjawisko fizyczne, które umożliwia działanie urządzenia. Zasada działania eżektora opiera się na prawie Bernoulliego, które opisuje związek między prędkością przepływu płynu (w tym przypadku gazu) a jego ciśnieniem.

Gdy sprężone powietrze lub inny gaz roboczy przepływa przez zwężkę, jego przekrój przepływu gwałtownie się zmniejsza. Zgodnie z prawem Bernoulliego, aby zachować ciągłość strumienia, prędkość gazu musi wzrosnąć. Ten wzrost prędkości jest bezpośrednio powiązany ze spadkiem ciśnienia statycznego. Innymi słowy, w miejscu zwężenia, gdzie prędkość przepływu jest najwyższa, ciśnienie staje się najniższe, tworząc podciśnienie. Jednocześnie wzrasta ciśnienie dynamiczne, związane z energią kinetyczną przepływającego gazu.

To właśnie to lokalne obniżenie ciśnienia statycznego jest wykorzystywane do zasysania dodatkowej porcji gazu lub materiału do rurociągu. Eżektor jest zazwyczaj skonstruowany tak, aby w miejscu największego zwężenia znajdowało się boczne przyłącze, przez które zasysany jest czynnik zewnętrzny. Strumień gazu roboczego, przepływając przez zwężkę, „porywa” za sobą zasysany materiał i transportuje go dalej w rurociągu.

Zastosowania Eżektorów w Systemach HVAC i Nie Tylko

Wszechstronność eżektorów sprawia, że znajdują one zastosowanie w wielu dziedzinach, a systemy HVAC są tylko jednym z przykładów. Przyjrzyjmy się bliżej konkretnym aplikacjom:

Przenośniki Pneumatyczne

Jednym z kluczowych zastosowań eżektorów jest ich wykorzystanie w przenośnikach pneumatycznych. Systemy te służą do transportu materiałów sypkich, takich jak ziarna zbóż, proszki, granulaty czy trociny, na odległość za pomocą strumienia powietrza. Eżektor pełni w takim systemie rolę „ładowarki”. Materiał, który ma być transportowany, jest wsypywany do kosza zasypowego umieszczonego nad eżektorem. Dzięki wytworzonemu podciśnieniu, materiał jest zasysany do rurociągu i mieszany ze strumieniem powietrza, a następnie transportowany do miejsca docelowego.

Przenośniki pneumatyczne z eżektorami są szczególnie przydatne w miejscach, gdzie trudno jest zastosować tradycyjne metody transportu, na przykład w ciasnych przestrzeniach, na dużych wysokościach lub w środowisku zapylonym. Są one stosowane w rolnictwie, przemyśle spożywczym, chemicznym, drzewnym i wielu innych branżach.

Aerografy

Kolejnym, choć mniej przemysłowym, ale powszechnie znanym przykładem zastosowania eżektora jest aerograf. To precyzyjne narzędzie malarskie, wykorzystywane w modelarstwie, grafice, kosmetyce i wielu innych dziedzinach. W aerografie, strumień sprężonego powietrza przepływa przez niewielką dyszę, tworząc podciśnienie, które zasysa farbę ze zbiorniczka. Farbę następnie miesza się ze strumieniem powietrza i rozpyla na malowaną powierzchnię. Dzięki eżektorowi, aerografy umożliwiają precyzyjne i równomierne nanoszenie farby, tworząc gładkie i estetyczne wykończenia.

Inne Zastosowania w HVAC i Przemysle

Poza wymienionymi przykładami, eżektory znajdują zastosowanie w:

• Systemach wentylacji: do wspomagania wyciągu powietrza, szczególnie w miejscach trudno dostępnych lub tam, gdzie wymagane jest precyzyjne sterowanie przepływem powietrza.
• Pompach próżniowych: eżektory mogą być wykorzystywane jako proste i niezawodne pompy próżniowe do generowania niskiego podciśnienia w różnych procesach technologicznych.
• Mieszalnikach: do mieszania gazów lub cieczy, wykorzystując efekt zasysania i intensywnego mieszania strumieni.
• Systemach odpylania: do zasysania pyłów i zanieczyszczeń z powietrza w procesach przemysłowych.
• Chłodnictwie: w starszych systemach chłodniczych, eżektory były stosowane jako element sprężarki.

Eżektor a Inżektor (Strumienica): Podobieństwa i Różnice

Często w kontekście eżektorów pojawia się termin inżektor (strumienica). Oba urządzenia są do siebie bardzo podobne pod względem zasady działania – wykorzystują efekt Venturiego do wytwarzania podciśnienia i zasysania czynnika zewnętrznego. Różnica leży głównie w konstrukcji i parametrach. Inżektory są zazwyczaj projektowane do pracy z cieczami, choć istnieją również inżektory gazowe. Eżektory natomiast częściej kojarzone są z pracą z gazami, choć mogą być stosowane również do cieczy.

W praktyce, terminologia nie jest zawsze ściśle przestrzegana, a terminy „eżektor” i „inżektor” bywają używane zamiennie. Ważne jest zrozumienie zasady działania obu urządzeń i dopasowanie odpowiedniego typu do konkretnego zastosowania.

Dobór Eżektora: Kluczowe Parametry i Czynniki

Wybór odpowiedniego eżektora zależy od specyfiki zastosowania i wymagań systemu. Istnieje szeroka gama eżektorów dostępnych na rynku, różniących się konstrukcją, materiałami, wydajnością i innymi parametrami. Przy doborze eżektora należy wziąć pod uwagę następujące czynniki:

• Rodzaj czynnika roboczego: czy będzie to sprężone powietrze, para wodna, czy inny gaz?
• Wymagane podciśnienie: jakie podciśnienie jest potrzebne do skutecznego zasysania materiału?
• Wydajność: jaką objętość zasysanego czynnika ma transportować eżektor na jednostkę czasu?
• Rodzaj i właściwości zasysanego materiału: czy jest to gaz, ciecz, czy materiał sypki? Jakie są jego właściwości fizyczne i chemiczne?
• Warunki pracy: temperatura, ciśnienie otoczenia, wilgotność, obecność zanieczyszczeń.
• Materiał wykonania: powinien być odporny na korozję i działanie czynnika roboczego oraz zasysanego materiału.

Producenci eżektorów często udostępniają katalogi i narzędzia do doboru, które ułatwiają wybór odpowiedniego modelu. Dostępne są również filtry i parametry techniczne, które pozwalają szybko zidentyfikować produkty spełniające konkretne wymagania. Oferta rynkowa jest bardzo szeroka, obejmując eżektory do zastosowań zarówno w małych warsztatach, jak i w dużych fabrykach należących do międzynarodowych koncernów.

Zalety i Wady Eżektorów

Eżektory, jak każde urządzenie, posiadają swoje zalety i wady. Warto je rozważyć, podejmując decyzję o ich zastosowaniu.

Zalety Eżektorów:

• Prosta konstrukcja: eżektory są bardzo proste w budowie, co przekłada się na ich niezawodność i długą żywotność.
• Brak ruchomych części: brak ruchomych elementów mechanicznych eliminuje ryzyko awarii i zmniejsza koszty konserwacji.
• Niskie koszty zakupu i eksploatacji: eżektory są zazwyczaj tańsze od pomp mechanicznych o podobnej wydajności.
• Bezpieczeństwo: brak elektrycznych części sprawia, że eżektory są bezpieczne w środowiskach zagrożonych wybuchem.
• Wszechstronność: mogą być stosowane do transportu różnych mediów – gazów, cieczy i materiałów sypkich.

Wady Eżektorów:

• Niska sprawność energetyczna: eżektory mają stosunkowo niską sprawność energetyczną w porównaniu do pomp mechanicznych, szczególnie przy wysokich podciśnieniach.
• Ograniczone podciśnienie: eżektory zazwyczaj nie są w stanie wytworzyć bardzo wysokiego podciśnienia.
• Hałas: praca eżektorów, szczególnie tych dużych, może być dość hałaśliwa.

Często Zadawane Pytania (FAQ)

Co to jest eżektor?

Eżektor to urządzenie, które wykorzystuje efekt Venturiego do wytwarzania podciśnienia w rurociągu, umożliwiając zasysanie i transport gazów, cieczy lub materiałów sypkich.

Jak działa eżektor?

Eżektor działa na zasadzie prawa Bernoulliego i efektu Venturiego. Strumień gazu roboczego przepływa przez zwężkę, zwiększając swoją prędkość i obniżając ciśnienie statyczne, co powoduje zasysanie czynnika zewnętrznego.

Gdzie stosuje się eżektory?

Eżektory znajdują zastosowanie w przenośnikach pneumatycznych, aerografach, systemach wentylacji, pompach próżniowych, mieszalnikach, systemach odpylania i wielu innych aplikacjach przemysłowych.

Czym różni się eżektor od inżektora?

Eżektor i inżektor działają na podobnej zasadzie, ale różnią się konstrukcją i parametrami. Inżektory częściej stosowane są do cieczy, a eżektory do gazów, choć granica ta nie jest zawsze ścisła.

Jak dobrać odpowiedni eżektor?

Dobór eżektora zależy od wielu czynników, takich jak rodzaj czynnika roboczego, wymagane podciśnienie, wydajność, rodzaj zasysanego materiału i warunki pracy. Należy skorzystać z katalogów i narzędzi do doboru producentów.

Podsumowanie

Eżektory to proste, niezawodne i wszechstronne urządzenia, które odgrywają istotną rolę w wielu systemach HVAC i procesach przemysłowych. Wykorzystując genialną zasadę efektu Venturiego, umożliwiają efektywne generowanie podciśnienia i transport mediów bez użycia ruchomych części. Choć mają pewne ograniczenia, ich zalety, takie jak prostota, niskie koszty i bezpieczeństwo, czynią je atrakcyjnym rozwiązaniem w wielu zastosowaniach. Zrozumienie zasady działania i właściwości eżektorów pozwala na ich efektywne wykorzystanie i optymalizację systemów, w których są stosowane.
