Systemy oddymiania: Rodzaje i zastosowanie

Systemy oddymiania stanowią kluczowy element ochrony przeciwpożarowej budynków. Ich zadaniem jest zapewnienie bezpieczeństwa osób przebywających w obiekcie oraz minimalizacja strat materialnych w przypadku pożaru. W niniejszym artykule szczegółowo omówimy rodzaje systemów oddymiania, ich budowę, działanie, a także regulacje prawne dotyczące ich stosowania.

Do czego służy system oddymiania?

Głównym celem systemu oddymiania jest ochrona życia i zdrowia ludzi poprzez umożliwienie bezpiecznej i sprawnej ewakuacji z budynku w trakcie pożaru. Systemy te realizują szereg istotnych zadań:

• Umożliwienie sprawnej ewakuacji: Poprzez usuwanie dymu i gorących gazów, systemy oddymiania tworzą bezpieczniejsze warunki do opuszczenia budynku.
• Poprawa widoczności: Dym znacznie ogranicza widoczność, utrudniając orientację i ewakuację. Systemy oddymiania poprawiają widoczność, co jest kluczowe dla bezpiecznej ewakuacji.
• Ograniczenie stężenia toksycznych gazów: Spalanie materiałów wytwarza niebezpieczne gazy toksyczne. Systemy oddymiania redukują ich stężenie, zmniejszając ryzyko zatrucia.
• Zapobieganie zniszczeniom: Gromadzące się gorące gazy mogą powodować poważne zniszczenia konstrukcji budynku. Systemy oddymiania zapobiegają temu poprzez ich usuwanie.
• Umożliwienie przewietrzenia i doświetlenia: Niektóre systemy oddymiania mogą być wykorzystywane do codziennej wentylacji i doświetlania pomieszczeń.

Rodzaje systemów oddymiania

Wyróżniamy dwa główne rodzaje systemów oddymiania:

• Oddymianie grawitacyjne
• Oddymianie mechaniczne

Oddymianie grawitacyjne

Oddymianie grawitacyjne jest najpopularniejszym rodzajem systemów oddymiania. Wykorzystuje naturalne zjawisko konwekcji, czyli unoszenia się ciepłego powietrza. System ten bazuje na różnicy gęstości między gorącym dymem a chłodniejszym powietrzem zewnętrznym.

Jak działa? W systemach grawitacyjnych kluczową rolę odgrywają klapy dymowe, montowane zazwyczaj w dachu lub stropie budynku. W przypadku wykrycia pożaru, centrala oddymiania automatycznie otwiera klapy dymowe. Równocześnie, otwory napowietrzające, takie jak okna lub drzwi w dolnych częściach budynku, zostają otwarte, umożliwiając napływ świeżego powietrza. Ciepły dym, lżejszy od chłodnego powietrza, unosi się ku górze i jest usuwany na zewnątrz przez otwarte klapy dymowe. Napływające świeże powietrze wypiera dym, tworząc strefę wolną od dymu przy podłodze, co ułatwia ewakuację.

Elementy systemu oddymiania grawitacyjnego:

1. Centrala oddymiania: Serce systemu, steruje wszystkimi urządzeniami.
2. Czujki dymu i ciepła: Wykrywają zagrożenie i wysyłają sygnał do centrali.

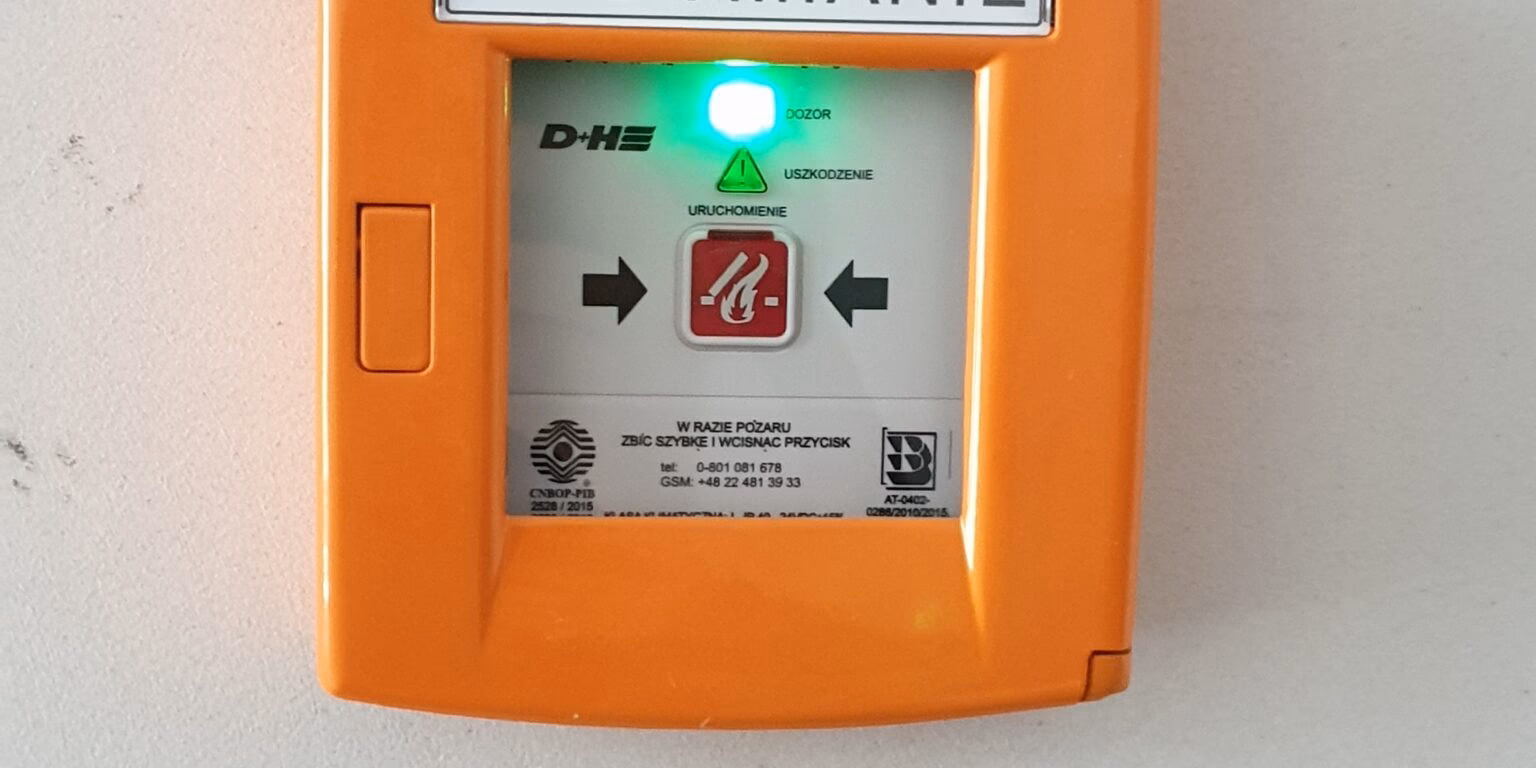

3. Przyciski oddymiania: Umożliwiają ręczne uruchomienie systemu.
4. Przyciski przewietrzania: Służą do codziennego przewietrzania pomieszczeń.
5. Klapy i okna oddymiające: Usuwają dym i gorące powietrze z budynku.
6. Siłowniki i napędy: Otwierają klapy i okna oddymiające.
7. Akcesoria oddymiania: Dodatkowe elementy, takie jak moduły, obudowy, puszki montażowe.

Oddymianie mechaniczne

Oddymianie mechaniczne wykorzystuje wentylatory oddymiające do wymuszenia przepływu powietrza i usuwania dymu. Jest stosowane tam, gdzie oddymianie grawitacyjne jest niewystarczające lub niemożliwe do zastosowania, na przykład w budynkach bez możliwości montażu klap dymowych w dachu, w pomieszczeniach podziemnych, czy w klatkach schodowych bez otworów zewnętrznych.

Jak działa? System oddymiania mechanicznego składa się z wentylatorów wyciągowych, które usuwają dym z pomieszczenia, oraz wentylatorów nawiewnych, które dostarczają świeże powietrze. Wentylatory te są uruchamiane automatycznie w momencie wykrycia pożaru przez system detekcji pożaru. System przewodów wentylacyjnych kieruje dym do wentylatorów wyciągowych i wyprowadza go na zewnątrz budynku. Równocześnie, wentylatory nawiewne dostarczają świeże powietrze, kompensując usunięte powietrze zadymione.

Systemy zapobiegające zadymieniu

Oprócz systemów oddymiania, istnieją również systemy zapobiegające zadymieniu. Ich celem jest niedopuszczenie do rozprzestrzeniania się dymu do chronionych przestrzeni, takich jak drogi ewakuacyjne, klatki schodowe czy windy. Przykładem takich systemów są systemy nadciśnieniowe. Utrzymują one dodatnie ciśnienie w chronionych obszarach, uniemożliwiając wnikanie dymu.

Wymagania prawne dotyczące systemów oddymiania w Polsce

Wymagania dotyczące systemów oddymiania w Polsce regulowane są przez przepisy prawa budowlanego i przepisy przeciwpożarowe.

Podstawowym aktem prawnym jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Rozporządzenie to określa, że z każdego miejsca w obiekcie przeznaczonym do przebywania ludzi, należy zapewnić odpowiednie warunki ewakuacji, w tym zabezpieczenie przed zadymieniem dróg ewakuacyjnych poprzez stosowanie urządzeń zapobiegających zadymieniu lub urządzeń i rozwiązań techniczno-budowlanych zapewniających usuwanie dymu.

Kolejnym ważnym dokumentem jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie to szczegółowo określa, w jakich typach budynków i pomieszczeniach systemy oddymiania są obowiązkowe. Wymagania te dotyczą m.in.:

• Budynków wysokich i wysokościowych
• Budynków wielokondygnacyjnych
• Garaży zamkniętych
• Klatek schodowych i szybów windowych w określonych budynkach
• Krytych ciągów pieszych (pasaży)
• Przykrytych dziedzińców wewnętrznych
• Scen teatralnych
• Podziemnych kondygnacji budynków

Norma PN-EN 12101-6:2007 określa wymagania dla systemów kontroli rozprzestrzeniania dymu i ciepła, w tym systemów oddymiania.

Wytyczne CNBOP-PIB W-0003:2016 zawierają szczegółowe wytyczne w zakresie projektowania i eksploatacji systemów oddymiania klatek schodowych.

Projektowanie i instalacja systemów oddymiania

Projektowanie systemów oddymiania musi być przeprowadzone przez wykwalifikowanych projektantów, z uwzględnieniem specyfiki budynku, jego przeznaczenia, konstrukcji, zagrożeń pożarowych oraz obowiązujących przepisów. Projekt powinien zawierać szczegółowe obliczenia, dobór urządzeń, rozmieszczenie elementów systemu oraz sposób sterowania.

Instalacja systemów oddymiania powinna być wykonywana przez certyfikowane firmy instalacyjne, zgodnie z projektem i wytycznymi producentów urządzeń. Ważne jest, aby instalacja była przeprowadzona starannie i zgodnie z zasadami sztuki budowlanej, co zapewni prawidłowe działanie systemu w przypadku pożaru.

Eksploatacja i konserwacja systemów oddymiania

Prawidłowa eksploatacja i konserwacja systemów oddymiania są kluczowe dla ich niezawodności i skuteczności. Należy regularnie przeprowadzać przeglądy techniczne, co najmniej raz w roku, zgodnie z zaleceniami producentów i przepisami prawa. Przeglądy powinny obejmować sprawdzenie wszystkich elementów systemu, testy działania, konserwację i ewentualną wymianę zużytych części.

Testy odbiorowe i okresowe są niezbędne, aby upewnić się, że system działa poprawnie. Należy również prowadzić bieżący nadzór nad stanem technicznym systemu, regularnie sprawdzać i czyścić urządzenia.

Szkolenia dla personelu odpowiedzialnego za obsługę systemu są bardzo ważne. Personel powinien być przeszkolony w zakresie codziennej obsługi systemu, postępowania w przypadku alarmu pożarowego oraz procedur konserwacyjnych.

Zalety systemów oddymiania

Stosowanie systemów oddymiania przynosi szereg korzyści:

• Zwiększenie bezpieczeństwa ludzi w budynku.
• Minimalizacja strat materialnych spowodowanych pożarem i dymem.
• Spełnienie wymagań prawnych i norm przeciwpożarowych.
• Możliwość uzyskania złagodzeń w zakresie wymagań budowlanych (np. zwiększenie powierzchni stref pożarowych, wydłużenie dróg ewakuacyjnych).
• Poprawa warunków pracy w budynkach przemysłowych i magazynowych.

Systemy oddymiania grawitacyjnego a mechanicznego – tabela porównawcza

FAQ – Najczęściej zadawane pytania

1. Jak często należy przeglądać system oddymiania?

   Przynajmniej raz w roku, zgodnie z przepisami i zaleceniami producentów.

2. Czy system oddymiania jest obowiązkowy w każdym budynku?

   Nie, obowiązek stosowania systemów oddymiania zależy od rodzaju budynku, jego wysokości, przeznaczenia i innych czynników określonych w przepisach prawa budowlanego i przeciwpożarowego.

3. Kto może projektować i instalować systemy oddymiania?

   Projektowanie powinni wykonywać wykwalifikowani projektanci, a instalację certyfikowane firmy instalacyjne z odpowiednimi uprawnieniami.

4. Czy system oddymiania może być wykorzystywany do wentylacji codziennej?

   Niektóre systemy oddymiania grawitacyjnego, wyposażone w funkcję przewietrzania, mogą być wykorzystywane do codziennej wentylacji.

5. Co to są klapy dymowe?

   Klapy dymowe to urządzenia montowane w dachu lub stropie budynku, które otwierają się automatycznie w przypadku pożaru, umożliwiając usuwanie dymu i gorących gazów.

Podsumowanie

Systemy oddymiania są niezbędnym elementem bezpieczeństwa pożarowego każdego nowoczesnego budynku. Wybór odpowiedniego systemu, jego prawidłowy projekt, instalacja i eksploatacja są kluczowe dla zapewnienia bezpieczeństwa ludzi i minimalizacji strat materialnych w przypadku pożaru. Regularne przeglądy i konserwacja systemów oddymiania gwarantują ich sprawność i niezawodność, chroniąc życie i mienie.
