Projektowanie kanałów wentylacyjnych w Revit

Efektywne systemy wentylacyjne są kluczowe dla komfortu i zdrowia w każdym budynku. Projektowanie tych systemów, a w szczególności kanałów wentylacyjnych, wymaga precyzji i dokładności. W dzisiejszych czasach projektanci coraz częściej sięgają po zaawansowane narzędzia, które usprawniają ten proces. Jednym z nich jest Revit, potężne oprogramowanie BIM (Building Information Modeling) firmy Autodesk. Ale jak rysować kanały wentylacyjne w Revit i do czego dokładnie służy ten program w kontekście HVAC? W tym artykule odpowiemy na te pytania i przybliżymy Ci świat projektowania wentylacji w Revit.

Revit: Twój partner w projektowaniu HVAC

Revit to nie tylko program do rysowania 2D czy modelowania 3D. To kompleksowe narzędzie, które rewolucjonizuje sposób, w jaki projektujemy budynki. W kontekście systemów HVAC (ogrzewanie, wentylacja, klimatyzacja), Revit oferuje szereg funkcji, które znacząco ułatwiają i przyspieszają pracę. Dzięki niemu projektanci mogą:

• Tworzyć precyzyjne modele 3D kanałów wentylacyjnych.
• Automatycznie wymiarować kanały.
• Analizować wydajność systemów wentylacyjnych.
• Generować dokumentację 2D na podstawie modelu 3D.
• Koordynować projekty HVAC z innymi branżami (architekturą, konstrukcją).
• Wykrywać i rozwiązywać kolizje między instalacjami.
• Wykonywać zestawienia materiałów i przedmiary.

Revit, jako oprogramowanie BIM, pozwala na pracę na inteligentnym modelu budynku. Oznacza to, że każdy element w projekcie, w tym kanały wentylacyjne, posiada przypisane informacje i parametry. Zmiana w jednym miejscu projektu automatycznie aktualizuje się we wszystkich powiązanych widokach i zestawieniach. To ogromna oszczędność czasu i minimalizacja ryzyka błędów.

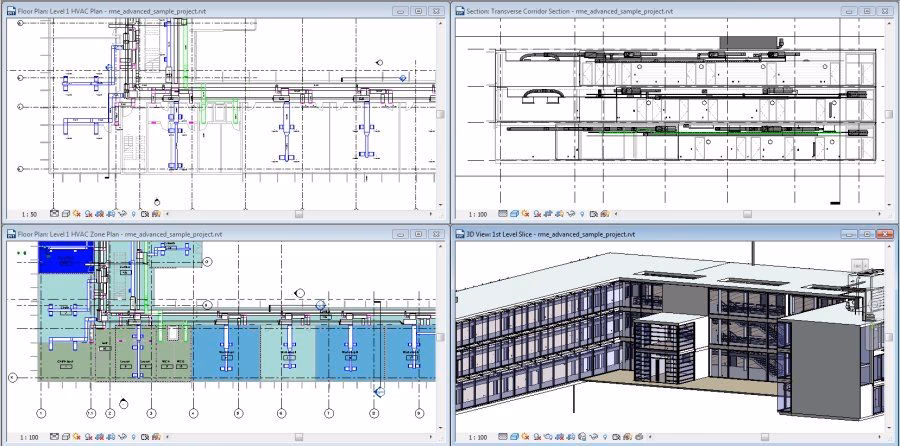

Jak Revit pomaga w rysowaniu kanałów wentylacyjnych?

Rysowanie kanałów wentylacyjnych w Revit jest intuicyjne i efektywne. Program udostępnia dedykowane narzędzia, które umożliwiają:

• Wybór odpowiedniego typu kanału: prostokątny, okrągły, owalny.
• Definiowanie rozmiarów kanałów: szerokość, wysokość, średnica.
• Rysowanie kanałów w różnych płaszczyznach: poziomo, pionowo, pod kątem.
• Dodawanie kształtek: kolanka, trójniki, redukcje, przepustnice.
• Automatyczne łączenie kanałów: Revit inteligentnie łączy kanały, tworząc spójny system.
• Wstawianie elementów wentylacyjnych: kratki, anemostaty, wentylatory, centrale wentylacyjne.

Jedną z kluczowych funkcji Revita jest automatyczne wymiarowanie kanałów. Program, na podstawie przepływu powietrza i zadanych parametrów, może dynamicznie dobierać odpowiednie rozmiary kanałów. To znacząco przyspiesza proces projektowania i eliminuje konieczność ręcznych obliczeń. Deweloperzy mogą również rozszerzać funkcjonalność Revita, tworząc dodatki obliczeniowe za pomocą API programu, co pozwala na jeszcze bardziej zaawansowane metody wymiarowania.

Czy Revit jest trudny w nauce?

Początkowe zetknięcie z Revitem może wydawać się nieco przytłaczające ze względu na mnogość funkcji i opcji. Jednak, jak wspomniano w dostarczonym tekście, przy odpowiednim zaangażowaniu, opanowanie podstaw Revita zajmuje około dwóch miesięcy. Kluczem do sukcesu jest systematyczna nauka i korzystanie z dostępnych materiałów edukacyjnych.

Jak zacząć naukę Revita?

1. Pobierz wersję próbną lub edukacyjną Revita: Autodesk oferuje bezpłatną 30-dniową wersję testową oraz wersję edukacyjną dla studentów i nauczycieli. To idealny sposób na rozpoczęcie nauki bez ponoszenia kosztów.
2. Skorzystaj z kursów online i tutoriali: Internet jest pełen wartościowych materiałów edukacyjnych. Kursy online, takie jak te oferowane przez CG Wisdom, prowadzone przez doświadczonych praktyków, mogą znacząco przyspieszyć proces nauki.
3. Zacznij od podstaw: Skoncentruj się na opanowaniu interfejsu programu, podstawowych narzędzi i funkcji. Kursy dla początkujących są idealne na start.
4. Ćwicz regularnie: Praktyka czyni mistrza. Im więcej będziesz pracować w Revit, tym szybciej nabierzesz wprawy.
5. Nie bój się pytać: W razie wątpliwości szukaj pomocy na forach internetowych, grupach dyskusyjnych lub kontaktuj się z instruktorami kursów.

Revit LT vs. Revit - którą wersję wybrać?

Autodesk oferuje dwie główne wersje programu Revit: pełną wersję Revit oraz Revit LT. Revit LT jest wersją okrojoną, przeznaczoną dla mniej zaawansowanych projektów i użytkowników. Dla projektantów systemów wentylacyjnych, pełna wersja Revit jest zazwyczaj bardziej rekomendowana, ponieważ oferuje szerszy zakres funkcji, w tym zaawansowane narzędzia do analizy, obliczeń i koordynacji projektów MEP.

Revit LT może być wystarczający dla prostych projektów wentylacyjnych, ale w przypadku bardziej złożonych systemów, większych inwestycji i potrzeby współpracy międzybranżowej, pełna wersja Revit oferuje znacznie większe możliwości.

Dla kogo jest Revit?

Revit to narzędzie dla każdego projektanta, który chce pracować efektywniej, dokładniej i na wyższym poziomie. Jest to idealne rozwiązanie dla:

• Projektantów instalacji HVAC: Revit pozwala na kompleksowe projektowanie systemów wentylacyjnych, od koncepcji po dokumentację wykonawczą.
• Architektów: Revit umożliwia integrację systemów wentylacyjnych z projektem architektonicznym, co ułatwia koordynację i optymalizację projektu.
• Inżynierów budownictwa: Revit wspiera koordynację międzybranżową i pozwala na uwzględnienie systemów wentylacyjnych w projekcie konstrukcyjnym.
• BIM Modelerów i Koordynatorów BIM: Revit jest podstawowym narzędziem w środowisku BIM, umożliwiającym tworzenie i zarządzanie modelami informacyjnymi budynków.

Korzyści z nauki i stosowania Revit w projektowaniu HVAC

Inwestycja czasu w naukę Revit przynosi liczne korzyści dla projektantów HVAC:

• Oszczędność czasu: Automatyzacja procesów, generowanie dokumentacji z modelu 3D, szybkie wprowadzanie zmian - wszystko to przyspiesza pracę.
• Zwiększona precyzja: Modelowanie 3D i automatyczne wymiarowanie minimalizują ryzyko błędów i kolizji.
• Lepsza koordynacja: Revit ułatwia współpracę międzybranżową i pozwala na uniknięcie problemów na etapie budowy.
• Profesjonalny wygląd projektów: Modele 3D i wysokiej jakości dokumentacja zwiększają prestiż projektanta i firmy.
• Większe możliwości zawodowe: Znajomość Revit jest coraz bardziej ceniona na rynku pracy w branży budowlanej.

Podsumowanie

Revit to potężne narzędzie, które znacząco usprawnia projektowanie kanałów wentylacyjnych i systemów HVAC w ogóle. Choć początkowa nauka może wymagać pewnego wysiłku, korzyści płynące z opanowania tego oprogramowania są nieocenione. Precyzja, automatyzacja, koordynacja i oszczędność czasu to tylko niektóre z zalet, które czynią Revit niezbędnym narzędziem dla każdego nowoczesnego projektanta HVAC. Jeśli chcesz podnieść swoje umiejętności projektowe na wyższy poziom i pracować efektywniej, nauka Revit jest inwestycją, która z pewnością się opłaci.
