Jakie przyrządy służą do pomiaru wentylacji?

Prawidłowa wentylacja jest kluczowa dla komfortu, zdrowia i bezpieczeństwa w różnorodnych przestrzeniach, od domów i biur po zakłady przemysłowe i laboratoria. Aby upewnić się, że system wentylacyjny działa efektywnie i spełnia swoje zadanie, niezbędne jest regularne pomiarowanie przepływu powietrza. Jakie przyrządy są do tego wykorzystywane i dlaczego są tak ważne? W tym artykule przyjrzymy się bliżej urządzeniom służącym do sprawdzania wentylacji, ich rodzajom i zastosowaniom.

Anemometry – podstawowe narzędzie pomiaru prędkości powietrza

Anemometry to podstawowe urządzenia służące do pomiaru prędkości przepływu powietrza. Wykorzystywane są w wielu branżach, od HVAC (ogrzewanie, wentylacja i klimatyzacja), przez kominiarstwo, po laboratoria i sport. Ich działanie opiera się na różnych zasadach fizycznych, co przekłada się na różnorodność dostępnych typów anemometrów.

Rodzaje anemometrów

Na rynku dostępne są różne rodzaje anemometrów, z których każdy charakteryzuje się specyficznymi właściwościami i zastosowaniami:

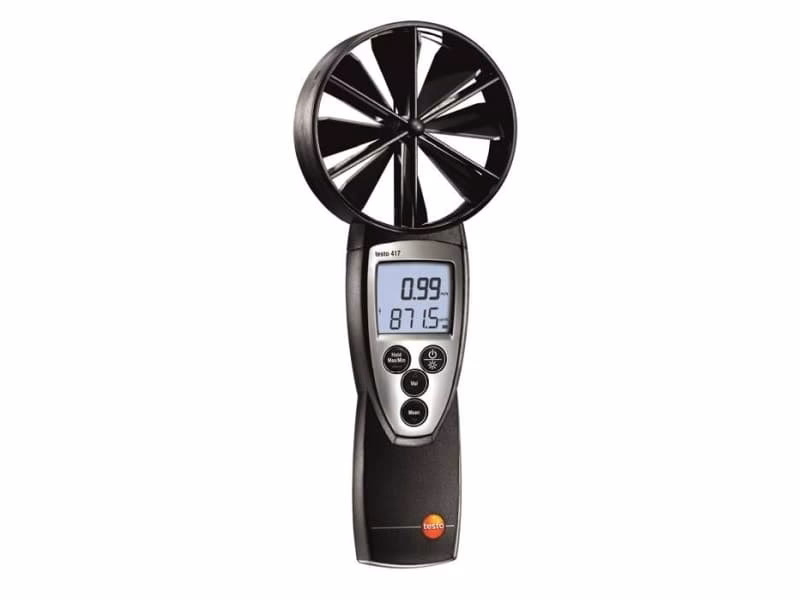

• Anemometry wiatraczkowe (skrzydełkowe): Wyposażone w wiatraczek lub skrzydełka, które obracają się pod wpływem przepływającego powietrza. Prędkość obrotowa wiatraczka jest proporcjonalna do prędkości powietrza. Są to popularne i uniwersalne urządzenia, często stosowane w wentylacji, klimatyzacji i meteorologii.
• Anemometry z obrotową głowicą: Posiadają obrotową głowicę z kilkoma czaszami. Ciśnienie powietrza działające na czasze powoduje ich obrót, a prędkość obrotowa jest mierzona i przeliczana na prędkość wiatru. Są szczególnie przydatne do pomiaru prędkości wiatru na zewnątrz, ale znajdują zastosowanie również w systemach wentylacyjnych.
• Anemometry termiczne (termoanemometry): Wykorzystują zasadę chłodzenia rozgrzanego elementu (np. drutu oporowego) przez przepływające powietrze. Im szybciej powietrze przepływa, tym szybciej element się ochładza. Termoanemometry charakteryzują się wysoką precyzją pomiaru, szczególnie przy niskich prędkościach przepływu. Często posiadają dodatkową funkcję pomiaru temperatury powietrza.

Zastosowania anemometrów

Anemometry znajdują szerokie zastosowanie w różnych dziedzinach:

• Branża HVAC: Pomiar prędkości przepływu powietrza w kanałach wentylacyjnych, kratkach wentylacyjnych, ocena wydajności wentylatorów i systemów klimatyzacyjnych.
• Kominiarstwo: Pomiar ciągu kominowego, sprawdzanie prawidłowości działania wentylacji grawitacyjnej.
• Laboratoria: Kontrola przepływu powietrza w dygestoriach laboratoryjnych, zapewnienie bezpieczeństwa i prawidłowej wentylacji pomieszczeń laboratoryjnych.
• Sport i rekreacja: Pomiar prędkości wiatru w żeglarstwie, lotnictwie, windsurfingu, kitesurfingu.
• Meteorologia: Pomiar prędkości wiatru w stacjach meteorologicznych i prognozowaniu pogody.

Termoanemometry – pomiar prędkości i temperatury powietrza

Termoanemometry, jak sama nazwa wskazuje, to urządzenia, które oprócz prędkości przepływu powietrza mierzą również temperaturę. Stanowią one rozwinięcie anemometrów termicznych i oferują dodatkowe możliwości diagnostyczne. Pomiar temperatury powietrza jest istotny w wielu zastosowaniach wentylacyjnych, na przykład w celu oceny komfortu termicznego pomieszczeń lub efektywności systemów grzewczo-wentylacyjnych.

Zalety termoanemometrów

• Dwa pomiary w jednym urządzeniu: Prędkość przepływu i temperatura powietrza mierzone jednocześnie.
• Wysoka precyzja: Szczególnie przy niskich prędkościach przepływu powietrza.
• Wszechstronność zastosowań: Od HVAC po laboratoria i przemysł.

Balometry – precyzyjny pomiar objętości przepływu powietrza

Balometry, zwane również przepływomierzami powietrza, to specjalistyczne urządzenia służące do pomiaru objętości przepływu powietrza w systemach wentylacyjnych. W przeciwieństwie do anemometrów, które mierzą prędkość powietrza w punkcie, balometry mierzą całkowity przepływ objętościowy przez kratkę wentylacyjną, dyfuzor lub inny element nawiewny/wywiewny.

Zastosowania balometrów

• Bilansowanie systemów wentylacyjnych: Ustalanie i regulacja przepływów powietrza w poszczególnych pomieszczeniach, zapewnienie prawidłowego rozdziału powietrza w budynku.
• Testowanie i commissioning systemów HVAC: Sprawdzanie zgodności parametrów wentylacyjnych z projektem, weryfikacja wydajności systemu po instalacji lub modernizacji.
• Diagnostyka problemów z wentylacją: Identyfikacja miejsc niedostatecznego lub nadmiernego przepływu powietrza, lokalizacja nieszczelności w systemie wentylacyjnym.

Budowa i działanie balometru

Balometr składa się zazwyczaj z:

• Kołpaka pomiarowego: Umieszczany na kratce wentylacyjnej, skupia przepływ powietrza i kieruje go do sensora pomiarowego.
• Sensora przepływu: Mierzy prędkość lub ciśnienie powietrza wewnątrz kołpaka.
• Jednostki elektronicznej: Przelicza sygnał z sensora na objętość przepływu powietrza i wyświetla wynik na ekranie.

Spirometry – pomiar wentylacji w medycynie

W kontekście wentylacji warto wspomnieć również o spirometrach, choć są to urządzenia o zupełnie innym zastosowaniu niż anemometry i balometry. Spirometry są wykorzystywane w medycynie do pomiaru wentylacji płuc, czyli objętości powietrza wdychanego i wydychanego przez pacjenta. Badanie spirometryczne jest kluczowe w diagnostyce i monitorowaniu chorób układu oddechowego, takich jak astma, POChP (przewlekła obturacyjna choroba płuc) czy mukowiscydoza.

Spirometria a pomiar wentylacji pomieszczeń

Ważne jest, aby odróżnić spirometrię od pomiarów wentylacji pomieszczeń. Spirometr mierzy wentylację ludzkich płuc, podczas gdy anemometry i balometry służą do pomiaru wentylacji przestrzeni i systemów HVAC. Spirometry nie są stosowane w branży wentylacyjnej do oceny efektywności systemów wentylacyjnych budynków.

Producenci i części zamienne

Na rynku dostępne są przyrządy do pomiaru wentylacji wielu renomowanych producentów, takich jak TFA Dostmann, AZ Instrument czy Delta Ohm. Oferują oni szeroki wybór anemometrów, termoanemometrów i balometrów o różnych parametrach i funkcjach, dostosowanych do potrzeb różnych użytkowników. Warto zwrócić uwagę na dostępność części zamiennych i serwis urządzeń, co zapewnia długotrwałe i bezproblemowe użytkowanie.

Podsumowanie

Wybór odpowiedniego przyrządu do pomiaru wentylacji zależy od konkretnych potrzeb i zastosowań. Anemometry są uniwersalnymi urządzeniami do pomiaru prędkości przepływu powietrza, termoanemometry dodają funkcję pomiaru temperatury, a balometry umożliwiają precyzyjny pomiar objętości przepływu powietrza w systemach wentylacyjnych. Regularne pomiary wentylacji przy użyciu odpowiednich narzędzi pozwalają na utrzymanie optymalnych warunków w pomieszczeniach, zapewnienie komfortu i bezpieczeństwa użytkowników oraz efektywne działanie systemów HVAC.

Pytania i Odpowiedzi (FAQ)

Jak często należy wykonywać pomiary wentylacji?

Częstotliwość pomiarów wentylacji zależy od rodzaju obiektu i wymagań regulacyjnych. W budynkach mieszkalnych zaleca się przegląd wentylacji co najmniej raz w roku. W obiektach komercyjnych i przemysłowych, gdzie wentylacja ma kluczowe znaczenie dla bezpieczeństwa i procesów technologicznych, pomiary mogą być wymagane częściej, nawet co kwartał lub miesiąc.

Czy mogę samodzielnie zmierzyć wentylację w domu?

Tak, do podstawowej oceny wentylacji w domu można wykorzystać prosty anemometr wiatraczkowy. Jednak dokładne pomiary, szczególnie w systemach wentylacyjnych, wymagają użycia bardziej zaawansowanych urządzeń, takich jak termoanemometry i balometry, oraz wiedzy i doświadczenia w zakresie wentylacji.

Gdzie kupić przyrządy do pomiaru wentylacji?

Przyrządy do pomiaru wentylacji można kupić w sklepach specjalizujących się w narzędziach pomiarowych, sklepach z artykułami HVAC, a także w sklepach internetowych. Warto wybierać renomowanych producentów i dostawców, aby mieć pewność co do jakości i dokładności urządzeń.

Czy kalibracja anemometru jest konieczna?

Tak, regularna kalibracja anemometru jest ważna dla zachowania dokładności pomiarów. Częstotliwość kalibracji zależy od typu anemometru i intensywności użytkowania. Zaleca się kalibrację co najmniej raz w roku lub zgodnie z zaleceniami producenta.

Jakie są normy dotyczące wentylacji?

Normy dotyczące wentylacji różnią się w zależności od kraju i rodzaju obiektu. W Polsce obowiązują przepisy budowlane i normy PN-EN, które określają wymagania dotyczące minimalnej wymiany powietrza, jakości powietrza wewnętrznego i parametrów systemów wentylacyjnych. Warto zapoznać się z obowiązującymi przepisami i normami, aby zapewnić zgodność systemów wentylacyjnych z wymaganiami.
