Przepustnice Wentylacyjne: Jak Działają?

Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) są kluczowe dla utrzymania komfortowej temperatury w naszych domach i miejscach pracy. Jednym z mniej znanych, ale niezwykle ważnych elementów tych systemów są przepustnice wentylacyjne. Te proste, lecz efektywne urządzenia odgrywają zasadniczą rolę w regulacji przepływu powietrza, wpływając bezpośrednio na efektywność energetyczną i komfort cieplny w różnych strefach budynku.

Co to są przepustnice wentylacyjne?

Przepustnice wentylacyjne, nazywane również klapami wentylacyjnymi, to elementy systemów HVAC, które działają jak zawory regulujące przepływ powietrza w kanałach wentylacyjnych. Wyobraź sobie je jako bramki na autostradzie powietrznej w Twoim domu. Mogą się otwierać szerzej, węższe lub całkowicie zamykać, kontrolując ilość powietrza, która przepływa do konkretnych pomieszczeń lub stref.

Rodzaje przepustnic wentylacyjnych

Istnieje kilka rodzajów przepustnic wentylacyjnych, różniących się konstrukcją i sposobem działania. Najczęściej spotykane to:

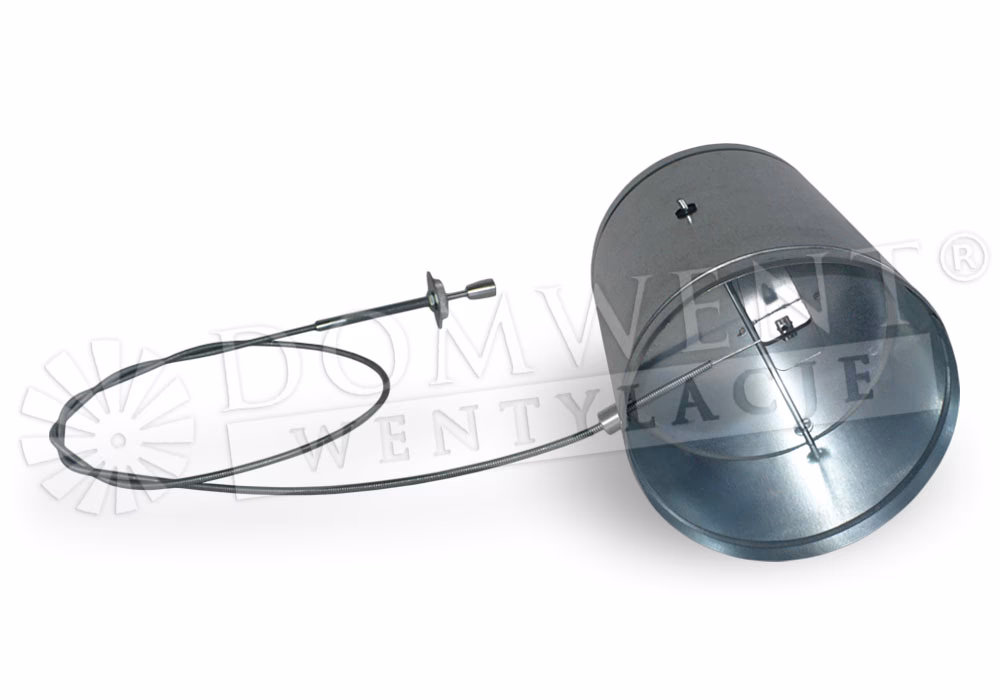

• Przepustnice manualne: Są to najprostsze i najtańsze przepustnice. Regulacja przepływu powietrza odbywa się ręcznie, poprzez ustawienie pokrętła lub dźwigni. Są idealne do miejsc, gdzie regulacja nie musi być częsta i automatyczna.
• Przepustnice automatyczne (silnikowe): Te przepustnice są wyposażone w silnik elektryczny, który umożliwia zdalne sterowanie i automatyczną regulację. Mogą być sterowane termostatem strefowym lub systemem zarządzania budynkiem (BMS). Są kluczowe w systemach strefowych HVAC.
• Przepustnice regulacyjne (iris): Charakteryzują się precyzyjną regulacją przepływu powietrza dzięki specjalnej konstrukcji przypominającej przysłonę aparatu fotograficznego. Umożliwiają dokładne wyważenie instalacji wentylacyjnej.
• Przepustnice zwrotne: Zapobiegają cofaniu się powietrza w kanałach wentylacyjnych. Otwierają się, gdy powietrze przepływa w jednym kierunku i zamykają, gdy przepływ ustaje lub zmienia kierunek.
• Przepustnice przeciwpożarowe: Ich zadaniem jest odcięcie przepływu powietrza w przypadku pożaru, zapobiegając rozprzestrzenianiu się ognia i dymu przez system wentylacyjny. Są kluczowym elementem bezpieczeństwa pożarowego budynków.

Jak działają przepustnice wentylacyjne w systemie HVAC?

W systemie HVAC, przepustnice wentylacyjne są zazwyczaj umieszczane w kanałach doprowadzających powietrze do różnych stref budynku. System strefowy HVAC dzieli budynek na mniejsze obszary (strefy), które mogą być ogrzewane lub chłodzone niezależnie. Przepustnice, sterowane termostatami strefowymi, regulują ilość ciepłego lub zimnego powietrza dopływającego do każdej strefy, aby utrzymać w niej żądaną temperaturę.

Na przykład, w systemie grzewczym, gdy termostat w salonie wykryje, że temperatura spadła poniżej ustawionej wartości, wysyła sygnał do centrali sterującej. Centrala ta, poprzez siłownik, otwiera przepustnicę wentylacyjną na kanale doprowadzającym ciepłe powietrze do salonu. Jednocześnie, przepustnice w innych strefach, które osiągnęły już żądaną temperaturę, mogą być częściowo lub całkowicie zamknięte, kierując ciepło tam, gdzie jest aktualnie potrzebne.

Podobnie działa to w systemie chłodzenia. Gdy temperatura w danej strefie wzrasta, przepustnica otwiera się, umożliwiając dopływ chłodnego powietrza. Dzięki temu system HVAC staje się bardziej efektywny, ponieważ nie marnuje energii na ogrzewanie lub chłodzenie pomieszczeń, które nie wymagają tego w danym momencie.

Zalety stosowania przepustnic wentylacyjnych

Stosowanie przepustnic wentylacyjnych w systemach HVAC przynosi szereg korzyści:

• Komfort strefowy: Największą zaletą jest możliwość indywidualnej regulacji temperatury w różnych strefach budynku. Możesz ustawić inną temperaturę w sypialniach, inną w salonie, a jeszcze inną w kuchni, dostosowując komfort do potrzeb użytkowników w poszczególnych pomieszczeniach.
• Oszczędność energii: Dzięki precyzyjnej kontroli przepływu powietrza, system strefowy z przepustnicami wentylacyjnymi pozwala na znaczne oszczędności energii. Nie musisz ogrzewać lub chłodzić całego domu, jeśli potrzebujesz komfortu tylko w wybranych pomieszczeniach.
• Poprawa efektywności systemu HVAC: Optymalizacja przepływu powietrza przekłada się na lepszą wydajność całego systemu HVAC. Urządzenie pracuje bardziej efektywnie, co może wydłużyć jego żywotność i zmniejszyć koszty eksploatacji.
• Redukcja hałasu: W niektórych przypadkach, regulacja przepływu powietrza za pomocą przepustnic może pomóc w redukcji hałasu generowanego przez system wentylacyjny, szczególnie w kanałach o dużym przepływie.

Tabela porównawcza przepustnic wentylacyjnych

Jak regulować przepustnice wentylacyjne?

Regulacja przepustnic wentylacyjnych zależy od ich rodzaju. Przepustnice manualne reguluje się ręcznie, ustawiając pokrętło lub dźwignię w odpowiedniej pozycji. Zazwyczaj posiadają one oznaczenia wskazujące stopień otwarcia. Regulację należy przeprowadzać w oparciu o odczucia komfortu cieplnego w pomieszczeniach lub za pomocą pomiarów przepływu powietrza.

Przepustnice automatyczne są sterowane za pomocą termostatów strefowych lub systemów BMS. Użytkownik ustawia żądaną temperaturę na termostacie, a system automatycznie reguluje przepustnice, aby osiągnąć i utrzymać tę temperaturę. Zaawansowane systemy mogą oferować harmonogramy pracy, zdalne sterowanie przez aplikacje mobilne i inne funkcje.

Przepustnice regulacyjne (iris) wymagają specjalistycznych narzędzi do regulacji i zazwyczaj są ustawiane podczas wyważania instalacji wentylacyjnej przez specjalistę.

Najczęstsze problemy z przepustnicami wentylacyjnymi i ich rozwiązywanie

Jak każde urządzenie mechaniczne, przepustnice wentylacyjne mogą ulec awarii lub wymagać konserwacji. Do najczęstszych problemów należą:

• Zablokowanie przepustnicy: Zanieczyszczenia, kurz lub korozja mogą spowodować zablokowanie mechanizmu przepustnicy, uniemożliwiając jej prawidłowe otwieranie i zamykanie. Rozwiązaniem jest czyszczenie i smarowanie mechanizmu.
• Awaria siłownika (w przepustnicach automatycznych): Siłownik elektryczny może ulec uszkodzeniu, co uniemożliwia automatyczne sterowanie przepustnicą. Wymaga to wymiany siłownika.
• Nieszczelność przepustnicy: Niektóre przepustnice, szczególnie starsze modele, mogą z czasem stać się nieszczelne, powodując niekontrolowany przepływ powietrza. W takim przypadku może być konieczna wymiana przepustnicy.
• Nieprawidłowe ustawienia: Błędne ustawienia przepustnic manualnych lub nieprawidłowa konfiguracja systemu sterowania przepustnic automatycznych może prowadzić do problemów z komfortem cieplnym i efektywnością systemu HVAC. Należy sprawdzić i skorygować ustawienia.

Konserwacja przepustnic wentylacyjnych

Regularna konserwacja przepustnic wentylacyjnych jest kluczowa dla ich prawidłowego działania i długowieczności. Zaleca się:

• Okresowe czyszczenie: Usuwanie kurzu i zanieczyszczeń z mechanizmów przepustnic, szczególnie manualnych.
• Smarowanie mechanizmów: Smarowanie ruchomych części przepustnic manualnych, aby zapewnić płynne działanie.
• Sprawdzanie stanu siłowników (w przepustnicach automatycznych): Regularne sprawdzanie działania siłowników i ich połączeń elektrycznych.
• Przeglądy okresowe systemu HVAC: W ramach regularnych przeglądów systemu HVAC, należy również sprawdzać stan i działanie przepustnic wentylacyjnych.

FAQ - Najczęściej zadawane pytania

Czy przepustnice wentylacyjne są trudne w instalacji?

Instalacja przepustnic manualnych jest stosunkowo prosta i może być wykonana samodzielnie przez osoby z podstawowymi umiejętnościami. Instalacja przepustnic automatycznych jest bardziej skomplikowana i zazwyczaj wymaga pomocy specjalisty, szczególnie w systemach strefowych.

Czy przepustnice wentylacyjne są drogie?

Cena przepustnic wentylacyjnych zależy od ich rodzaju i rozmiaru. Przepustnice manualne są stosunkowo tanie, natomiast automatyczne i regulacyjne mogą być droższe. Jednak inwestycja w przepustnice wentylacyjne może się szybko zwrócić dzięki oszczędnościom energii.

Gdzie najlepiej umieścić przepustnice wentylacyjne?

Przepustnice wentylacyjne najlepiej umieścić w kanałach doprowadzających powietrze do poszczególnych stref lub pomieszczeń. W systemach strefowych, zazwyczaj umieszcza się je na rozgałęzieniach kanałów, przed wlotami powietrza do pomieszczeń.

Czy mogę samodzielnie naprawić przepustnicę wentylacyjną?

Proste czynności konserwacyjne, takie jak czyszczenie i smarowanie, można wykonać samodzielnie. W przypadku poważniejszych awarii, szczególnie przepustnic automatycznych, zaleca się skorzystanie z pomocy specjalisty.

Jak często należy wymieniać przepustnice wentylacyjne?

Żywotność przepustnic wentylacyjnych zależy od jakości wykonania i warunków pracy. Dobrej jakości przepustnice, przy regularnej konserwacji, mogą służyć przez wiele lat. W przypadku zużycia lub awarii, należy je wymienić.

Podsumowanie

Przepustnice wentylacyjne to kluczowy element nowoczesnych systemów HVAC, umożliwiający precyzyjną regulację przepływu powietrza i temperaturę w różnych strefach budynku. Dzięki nim możemy cieszyć się komfortem cieplnym, oszczędzać energię i poprawić efektywność całego systemu. Wybór odpowiedniego rodzaju przepustnic, prawidłowa instalacja i regularna konserwacja to klucz do optymalnego działania systemu wentylacyjnego i komfortu w naszym domu.
