Pomiary Instalacji Wentylacyjnych: Klucz do Efektywności

Instalacje wentylacyjne są kluczowe dla zapewnienia komfortu i zdrowia w każdym budynku. Aby system wentylacyjny działał prawidłowo i efektywnie, niezbędne są regularne pomiary. Pozwalają one na weryfikację, czy instalacja spełnia założenia projektowe, obowiązujące normy i zapewnia odpowiednią jakość powietrza w pomieszczeniach. W tym artykule omówimy, jakie pomiary wykonuje się w instalacjach wentylacyjnych, jakie przepisy regulują te kwestie i jakie narzędzia są do tego potrzebne.

Obowiązek Kontroli Instalacji Wentylacyjnych

W Polsce, zgodnie z przepisami prawa budowlanego, właściciele i zarządcy budynków są zobowiązani do przeprowadzania okresowych kontroli stanu technicznego obiektów. Kontrola ta obejmuje również przewody wentylacyjne. Obowiązek ten dotyczy przede wszystkim wentylacji grawitacyjnej, ale zaleca się również przeprowadzanie kontroli wentylacji mechanicznej, choć w tym przypadku przepisy nie są tak jednoznaczne.

Brak jest specyficznych regulacji prawnych dotyczących obowiązkowych przeglądów wentylacji mechanicznej w Polsce. Jednakże, ze względu na wpływ wentylacji mechanicznej na jakość powietrza i komfort użytkowników, jej regularna kontrola jest wysoce zalecana. Przeglądy wentylacji mechanicznej zazwyczaj przeprowadza się zgodnie z zaleceniami producenta urządzeń lub w oparciu o przepisy dotyczące wentylacji grawitacyjnej.

Okresowa kontrola budynku, w tym instalacji wentylacyjnych, powinna być przeprowadzana co najmniej raz w roku. Ma ona na celu sprawdzenie stanu technicznego elementów budynku, instalacji i urządzeń pod kątem bezpieczeństwa użytkowania i zgodności z przepisami.

Wymagania Ogólne dla Instalacji Wentylacyjnych

Instalacje wentylacji mechanicznej i klimatyzacji muszą spełniać szereg wymagań, aby zapewnić odpowiednią jakość powietrza i efektywność energetyczną. Do najważniejszych należą:

• Jakość powietrza: Instalacje powinny umożliwiać uzyskanie określonej jakości środowiska w pomieszczeniu.
• Efektywność energetyczna: Systemy powinny działać przy racjonalnym zużyciu energii.
• Urządzenia pomiarowe: Instalacje klimatyzacyjne muszą być wyposażone w urządzenia pomiarowe do kontroli warunków pracy i zużycia energii.
• Dostępność do kontroli i konserwacji: Urządzenia wentylacyjne i klimatyzacyjne powinny być łatwo dostępne do okresowej kontroli, konserwacji, naprawy lub wymiany.
• Ochrona przed czynnikami atmosferycznymi: Centrale wentylacyjne i klimatyzacyjne umieszczone na zewnątrz budynku powinny być odpowiednio zabezpieczone.
• Czystość: Centrale pracujące w pomieszczeniach o specjalnych wymaganiach higienicznych muszą umożliwiać utrzymanie podwyższonej czystości.
• Filtracja powietrza: Instalacje powinny być wyposażone w filtry powietrza odpowiedniej klasy (co najmniej G4, a dla nawilżaczy F6), chroniące przed zanieczyszczeniami zewnętrznymi i obiegowymi.
• Zabezpieczenia nawilżaczy: Nawilżacze muszą być zabezpieczone przed przeciekaniem wody i przenoszeniem kropel wody do dalszych części instalacji.
• Elastyczne połączenia: Połączenia wentylatorów z przewodami wentylacyjnymi powinny być elastyczne, redukując drgania i hałas.
• Przepustnice regulacyjne: Instalacje muszą być wyposażone w przepustnice umożliwiające regulację przepływu powietrza i odcięcie dopływu/wypływu powietrza.

Rodzaje Pomiarów w Instalacjach Wentylacyjnych

Pomiary parametrów powietrza są kluczowym elementem w procesie uruchamiania i eksploatacji instalacji wentylacyjnych i klimatyzacyjnych. Wykonuje się je zarówno po zakończeniu montażu, jak i podczas okresowych kontroli.

Najczęściej wykonywane pomiary instalacji wentylacyjnych obejmują:

• Prędkość przepływu powietrza: Mierzy się prędkość powietrza w kanałach wentylacyjnych i na wylotach, aby określić efektywność przepływu.
• Strumień objętości powietrza: Określa ilość powietrza przepływającego przez dany przekrój w jednostce czasu, co jest kluczowe dla zapewnienia odpowiedniej wymiany powietrza w pomieszczeniach.
• Krotność wymian powietrza: Wyznacza liczbę wymian powietrza w pomieszczeniu na godzinę, co ma bezpośredni wpływ na jakość powietrza.

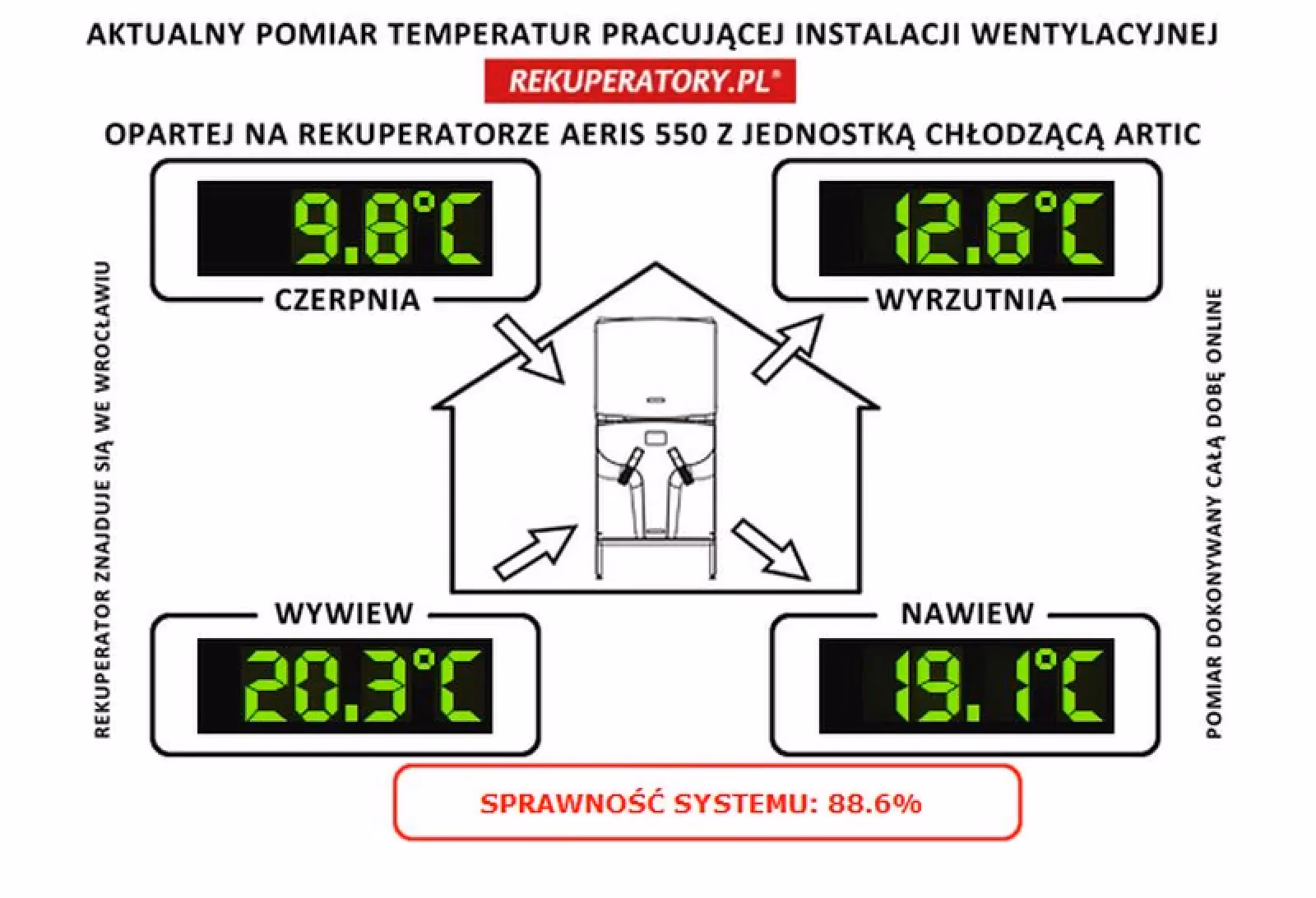

• Temperatura powietrza: Mierzy się temperaturę powietrza nawiewanego, wywiewanego i w pomieszczeniu, aby ocenić komfort cieplny i efektywność systemów grzewczo-chłodzących.
• Wilgotność powietrza: Kontrola wilgotności jest ważna dla komfortu i zdrowia, a także dla zapobiegania rozwojowi pleśni i grzybów.
• Różnica ciśnień: Pomiary różnicy ciśnień w różnych punktach instalacji pozwalają na ocenę oporów przepływu i stanu filtrów.
• Próby szczelności instalacji: Sprawdzanie szczelności kanałów wentylacyjnych jest istotne dla minimalizacji strat energii i zapewnienia prawidłowego przepływu powietrza.

Norma PN-83/B-03430 i Strumienie Powietrza Wentylacyjnego

W kontekście wentylacji w budynkach mieszkalnych i użyteczności publicznej, istotna jest norma PN-83/B-03430 "Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej – Wymagania". Norma ta określa minimalne strumienie objętości powietrza wentylacyjnego dla różnych typów pomieszczeń.

Przykładowe wartości strumieni powietrza usuwanego z pomieszczeń pomocniczych zgodnie z normą PN-83/B-03430:

• Kuchnia z oknem zewnętrznym i kuchenką gazową lub węglową: 70 m³/h
• Kuchnia z oknem zewnętrznym i kuchenką elektryczną: 30 m³/h
• Mieszkanie do 3 osób: 50 m³/h
• Kuchnia bez okna zewnętrznego z kuchenką elektryczną: 50 m³/h
• Łazienka (z WC lub bez): 50 m³/h
• Wydzielone WC: 30 m³/h

Norma zaleca również projektowanie instalacji wentylacyjnych z możliwością okresowego zwiększania strumienia objętości powietrza do co najmniej 120 m³/h.

Prawidłowo zaprojektowana wentylacja powinna zapewniać dopływ powietrza do pokoi i kuchni z oknem zewnętrznym oraz usuwanie zużytego powietrza z pomieszczeń takich jak kuchnie, łazienki, WC i pomieszczenia pomocnicze bez okien. Dopływ powietrza zewnętrznego może być realizowany za pomocą nawiewników powietrza lub wentylacji mechanicznej nawiewnej.

Pomiar Ciśnienia w Instalacjach Wentylacyjnych

Straty ciśnienia w instalacjach wentylacyjnych mają bezpośredni wpływ na parametry pracy centrali wentylacyjnej. Suma oporów poszczególnych elementów instalacji decyduje o całkowitej stracie ciśnienia. Projektując instalacje, należy uwzględnić maksymalny wydatek powietrza, przy czym spadek ciśnienia statycznego pomiędzy czerpnią a najdalej położonym nawiewnikiem nie powinien przekraczać 130-150 Pa.

Pomiar różnicy ciśnień przed i za filtrem pozwala na ocenę stopnia jego zanieczyszczenia. Zbyt duży spadek ciśnienia może wskazywać na konieczność wymiany filtra.

Spręż dyspozycyjny centrali wentylacyjnej, czyli zapas mocy urządzenia, jest kluczowy dla zapewnienia prawidłowego przepływu powietrza w instalacji. Wraz ze wzrostem oporów instalacji, przepływ powietrza może się zmniejszyć, dlatego ważne jest odpowiednie dobranie centrali z wystarczającym sprężem dyspozycyjnym.

Szczelność Kanałów Wentylacyjnych

Szczelność kanałów wentylacyjnych jest niezwykle ważna dla efektywności i energooszczędności instalacji. Nieszczelności powodują straty powietrza, zwiększają koszty eksploatacji i mogą negatywnie wpływać na jakość powietrza w pomieszczeniach.

Przepisy, w tym Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r., nakładają wymagania dotyczące szczelności przewodów wentylacyjnych. Polskie normy PN-EN-12237:2005 (dla kanałów okrągłych) i PN-EN-1507:2007 (dla kanałów prostokątnych) definiują klasy szczelności przewodów wentylacyjnych.

Wyróżnia się 4 klasy szczelności przewodów, od klasy A (najmniej szczelna) do klasy D (najbardziej szczelna). Wymagana klasa szczelności zależy od specyfiki instalacji i wymagań projektowych.

Narzędzia Pomiarowe w Instalacjach Wentylacyjnych

Do wykonywania pomiarów instalacji wentylacyjnych stosuje się różnorodne urządzenia pomiarowe. Do najczęściej używanych należą:

• Mierniki ciśnienia (manometry): Służą do pomiaru ciśnienia statycznego, dynamicznego i różnicy ciśnień w instalacjach wentylacyjnych. Zaawansowane mierniki oferują kompensację temperatury i wyświetlanie wyników w różnych jednostkach.
• Anemometry skrzydełkowe: Umożliwiają pomiar prędkości, objętości i temperatury powietrza. Wykorzystywane są również do pomiaru ciągu wentylacji grawitacyjnej i mechanicznej.
• Termoanemometry: Służą do precyzyjnego pomiaru prędkości przepływu powietrza i temperatury.
• Balometry: Przeznaczone do pomiaru natężenia przepływu powietrza na kratkach wentylacyjnych i anemostatach. Umożliwiają szybki i dokładny pomiar przepływu powietrza w punktach nawiewnych i wywiewnych.

Nowoczesne mierniki wielofunkcyjne integrują różne funkcje pomiarowe i często wyposażone są w wbudowane przetworniki ciśnienia, temperatury i wilgotności. Oprogramowanie komputerowe umożliwia sporządzanie protokołów i zarządzanie wynikami pomiarów.

Wiarygodność Pomiarów

Wiarygodność pomiarów w instalacjach wentylacyjnych zależy od kilku kluczowych czynników:

• Metoda pomiarowa: Należy stosować odpowiednie metody pomiarowe, dostosowane do rodzaju pomiaru i specyfiki instalacji.
• Jakość przyrządów pomiarowych: Należy używać sprawdzonych, kalibrowanych przyrządów pomiarowych o odpowiedniej dokładności.
• Sposób interpretacji wyników pomiarów: Wyniki pomiarów muszą być prawidłowo interpretowane i porównywane z założeniami projektowymi oraz obowiązującymi normami.

Aby zapewnić skuteczny pomiar instalacji wentylacyjnej i klimatyzacyjnej, należy łączyć wiedzę techniczną z profesjonalnym sprzętem pomiarowym i dbać o regularną kalibrację urządzeń.

Podsumowanie

Pomiary w instalacjach wentylacyjnych są niezbędne dla zapewnienia ich prawidłowego działania, efektywności energetycznej i bezpieczeństwa użytkowania. Regularne kontrole i pomiary pozwalają na wczesne wykrycie potencjalnych problemów, optymalizację pracy systemów wentylacyjnych i utrzymanie wysokiej jakości powietrza w pomieszczeniach. Znajomość rodzajów pomiarów, obowiązujących norm i dostępnych narzędzi pomiarowych jest kluczowa dla każdego specjalisty zajmującego się wentylacją i klimatyzacją.
