Gruntowy wymiennik ciepła: Przegląd i zalety GWC

W dzisiejszych czasach, kiedy efektywność energetyczna i ekologia odgrywają kluczową rolę w projektowaniu i budowie domów, gruntowe wymienniki ciepła (GWC) zyskują na popularności jako inteligentne rozwiązanie wspomagające systemy wentylacyjne. Jeśli zastanawiasz się, co to jest GWC, jakie są jego rodzaje i jakie korzyści może przynieść Twojemu domowi, ten artykuł jest dla Ciebie. Zanurzmy się w świat technologii GWC i odkryjmy, jak natura może pomóc nam w oszczędzaniu energii i poprawie komfortu życia.

Co to jest gruntowy wymiennik ciepła (GWC)?

Gruntowy wymiennik ciepła, skrótowo nazywany GWC, to urządzenie integrowane z systemem wentylacji mechanicznej, którego głównym zadaniem jest wstępne przygotowanie powietrza zewnętrznego zanim trafi ono do rekuperatora. Rekuperator odzyskuje ciepło z powietrza wywiewanego, ogrzewając powietrze nawiewane. GWC idzie o krok dalej, wykorzystując stabilną temperaturę gruntu, aby powietrze nawiewane było jeszcze bardziej optymalne temperaturowo – chłodniejsze latem i cieplejsze zimą. Wyobraź sobie naturalną klimatyzację i ogrzewanie, które czerpie energię z ziemi pod Twoim domem! To właśnie istota działania GWC.

Rodzaje gruntowych wymienników ciepła

Gruntowe wymienniki ciepła różnią się konstrukcją i sposobem przekazywania energii. Możemy je podzielić na dwie główne grupy: wymienniki przeponowe oraz wymienniki bezprzeponowe.

Wymienniki przeponowe – izolacja od gruntu

W wymiennikach przeponowych powietrze przepływa w rurach lub kanałach, które są izolowane od bezpośredniego kontaktu z gruntem. Wymiana ciepła zachodzi przez ścianki tych rur. Do tej kategorii zaliczamy:

Wymiennik rurowy – klasyka gatunku

Wymiennik rurowy to jeden z najpopularniejszych typów GWC przeponowych. Składa się z rur zakopanych w ziemi na głębokości około 2 metrów. Rury te mogą być wykonane z różnych materiałów, najczęściej z tworzyw sztucznych, takich jak niedrogie rury kanalizacyjne PCV lub specjalne rury do GWC z wkładką antybakteryjną. Te specjalistyczne rury są droższe, ale oferują lepszą higienę i trwałość. Wymiennik rurowy może być pojedynczą długą rurą (nawet 45-60 metrów) lub układem kilku rur ułożonych równolegle, co zwiększa powierzchnię wymiany ciepła. Podczas instalacji ważne jest, aby dno wykopu było utwardzone i zagęszczone, a rury ułożone na podsypce z piasku lub żwiru. Choć wymiennik rurowy jest stosunkowo prosty w budowie, wymaga precyzyjnego wykonania, aby uniknąć problemów z kondensatem i zapewnić efektywną pracę.

Wymiennik glikolowy – pośrednik ciepła

Wymiennik glikolowy to zaawansowana odmiana wymiennika przeponowego. W tym systemie, medium przenoszącym ciepło nie jest bezpośrednio powietrze, ale roztwór glikolu krążący w zamkniętym obiegu. Glikol odbiera ciepło z gruntu i przekazuje je powietrzu wentylacyjnemu w wymienniku ciepła umieszczonym przed rekuperatorem. System glikolowy jest bardziej elastyczny w projektowaniu, ponieważ rury z glikolem mogą być ułożone płycej niż rury powietrzne (na głębokości 0,8-1,5 m). Pozwala to na instalację GWC nawet w trudniejszych warunkach gruntowych. Pompa obiegowa z układem sterującym zapewnia ciągły przepływ glikolu, a system dostosowuje temperaturę powietrza do aktualnych potrzeb – chłodząc latem i ogrzewając zimą. Wymiennik glikolowy jest bardziej złożony i kosztowny w instalacji, ale oferuje większą kontrolę nad temperaturą powietrza i może być bardziej wydajny w specyficznych warunkach.

Wymienniki bezprzeponowe – bezpośredni kontakt z gruntem

W wymiennikach bezprzeponowych powietrze wentylacyjne ma bezpośredni kontakt z gruntem lub specjalnym złożem, co zwiększa efektywność wymiany ciepła. Do tej kategorii należą:

Wymiennik żwirowy – naturalna filtracja

Wymiennik żwirowy to modyfikacja wymiennika rurowego, w której rury powietrzne umieszczone są w złożu żwiru. Żwir, a konkretnie drobne kamyki o granulacji 20-50 mm, pełni rolę akumulatora energii i dodatkowo oczyszcza powietrze wentylacyjne z zanieczyszczeń mechanicznych. Wykop wypełniony żwirem przykrywa się geowłókniną, która chroni złoże przed zanieczyszczeniami z góry, owadami i gryzoniami. Powietrze jest wprowadzane do złoża przez czerpnię terenową i rozprowadzane rurą perforowaną. Na przeciwległym końcu złoża znajduje się rura zasysająca powietrze do instalacji wentylacyjnej. Wymiennik żwirowy oferuje lepszą wymianę ciepła niż rurowy dzięki bezpośredniemu kontaktowi powietrza z materiałem akumulującym ciepło, ale może generować większe opory przepływu powietrza.

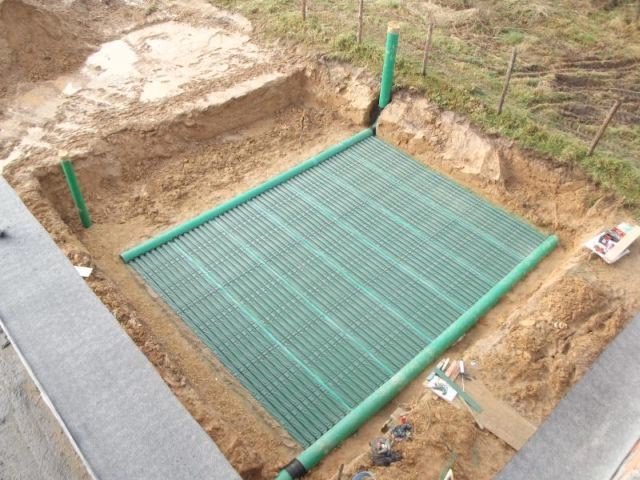

Wymiennik płytowy – innowacyjna konstrukcja

Wymiennik płytowy to nowoczesne rozwiązanie, opatentowane w celu zmniejszenia oporów przepływu powietrza, które mogą występować w wymiennikach żwirowych. Wykop jest szerszy i dłuższy, a w nim na specjalnej podsypce układane są płyty z tworzywa sztucznego. Płyty te posiadają szczeliny umożliwiające przepływ powietrza. Powietrze z czerpni trafia bezpośrednio do tuneli utworzonych przez płyty, a opór przepływu jest znacznie mniejszy niż w złożu żwirowym. Wymiennik płytowy charakteryzuje się wysoką efektywnością wymiany ciepła i niskimi oporami powietrza. Jego konstrukcja umożliwia również odprowadzenie kondensatu do gruntu.

Wymiennik grzebieniowy – połączenie zalet

Wymiennik grzebieniowy to stosunkowo nowa konstrukcja, łącząca cechy wymienników żwirowych i płytowych. Jego układ kanałów przypomina grzebienie. Składa się z płaskiego złoża żwirowego o grubości około 20 cm, z kolektorami doprowadzającym i odprowadzającym powietrze po obu stronach. Kanały rozprowadzające i odbierające powietrze są podłączone do kolektorów. Powietrze przepływa od kolektora doprowadzającego do kanałów rozprowadzających, przez żwir i do kanałów odbierających, a następnie do kolektora odprowadzającego. Wymiennik grzebieniowy łączy niskie opory przepływu wymiennika płytowego z dodatkową akumulacją ciepła i filtracją charakterystyczną dla wymiennika żwirowego. Dzięki niskim oporom, często nie wymaga dodatkowych wentylatorów, co zwiększa efektywność energetyczną całego systemu.

Zalety stosowania gruntowych wymienników ciepła

Gruntowe wymienniki ciepła oferują szereg korzyści, które przekładają się na komfort, oszczędności i ekologię:

• Oszczędność energii i kosztów ogrzewania oraz klimatyzacji: GWC wstępnie ogrzewa powietrze zimą i chłodzi latem, znacząco redukując obciążenie rekuperatora i systemu grzewczego/klimatyzacyjnego. To przekłada się na niższe rachunki za energię.
• Poprawa komfortu termicznego: Dzięki GWC, powietrze nawiewane do domu ma bardziej stabilną i komfortową temperaturę, eliminując uczucie przeciągów i przegrzewania. Latem GWC zapewnia przyjemny chłód bez konieczności intensywnego korzystania z klimatyzacji.
• Oczyszczanie powietrza: Niektóre typy GWC, jak żwirowy i płytowy, filtrują powietrze z zanieczyszczeń mechanicznych, pyłków i alergenów. Wymienniki płytowe PRO-VENT GEO dodatkowo redukują bakterie i grzyby, co potwierdzają badania PZH.
• Regulacja wilgotności powietrza: GWC może osuszczać powietrze latem i nawilżać zimą, poprawiając komfort oddychania i zapobiegając przesuszeniu powietrza w okresie grzewczym.
• Ekologia i odnawialne źródło energii: GWC wykorzystuje darmową energię z gruntu, co czyni go ekologicznym i zrównoważonym rozwiązaniem. Inwestycja w GWC może być dotowana lub preferencyjnie kredytowana ze środków BOŚ, co dodatkowo zwiększa jej atrakcyjność.

Zastosowanie gruntowych wymienników ciepła

Gruntowe wymienniki ciepła znajdują szerokie zastosowanie w różnych typach budynków:

• Domy jednorodzinne: GWC idealnie sprawdza się w domach jednorodzinnych, znacząco obniżając koszty eksploatacji i podnosząc komfort mieszkania.
• Budynki wielorodzinne: W większych budynkach GWC może być stosowany centralnie lub lokalnie, wspomagając system wentylacji i klimatyzacji.
• Budynki komercyjne i przemysłowe: Hale produkcyjne, galerie handlowe, szkoły, szpitale – w tych obiektach GWC może przynieść znaczące oszczędności energii i poprawić jakość powietrza dla pracowników i użytkowników.

Gruntowy wymiennik ciepła a rekuperator – jakie są różnice?

Często pojawia się pytanie, czy GWC to to samo co rekuperator. Otóż GWC i rekuperator to dwa różne, ale współpracujące ze sobą urządzenia. Rekuperator odzyskuje ciepło z powietrza wywiewanego, a GWC wstępnie przygotowuje powietrze nawiewane, wykorzystując temperaturę gruntu. GWC wspomaga i uzupełnia system rekuperacji, zwiększając jego efektywność i zakres działania. Można powiedzieć, że GWC jest „przedwstępem” dla rekuperatora, optymalizującym warunki pracy całego systemu wentylacyjnego.

Podsumowanie

Gruntowy wymiennik ciepła to inteligentna inwestycja, która przynosi długoterminowe korzyści. Obniżenie kosztów energii, poprawa komfortu termicznego, zdrowsze powietrze i ekologiczny aspekt to argumenty przemawiające za zastosowaniem GWC w nowoczesnych budynkach. Wybór odpowiedniego typu GWC zależy od specyfiki budynku, warunków gruntowych i preferencji inwestora. Jednak bez względu na wybór, GWC to krok w stronę energooszczędnego i komfortowego domu.

Często zadawane pytania (FAQ)

1. Czy GWC jest trudny w instalacji?
   Stopień trudności instalacji GWC zależy od typu wymiennika i warunków gruntowych. Wymienniki rurowe i żwirowe są stosunkowo proste w montażu, natomiast glikolowe i płytowe mogą wymagać bardziej specjalistycznej wiedzy i sprzętu. W każdym przypadku zaleca się powierzenie instalacji profesjonalnej firmie.
2. Jakie są koszty instalacji GWC?
   Koszt instalacji GWC jest zróżnicowany i zależy od typu wymiennika, jego wielkości, materiałów i robocizny. Wymienniki rurowe są zazwyczaj najtańsze, a glikolowe i płytowe droższe. Jednak inwestycja w GWC zwraca się w postaci oszczędności energii w dłuższej perspektywie.
3. Czy GWC wymaga konserwacji?
   Większość GWC nie wymaga intensywnej konserwacji. Wymienniki żwirowe mogą wymagać okresowej regeneracji złoża. Warto regularnie sprawdzać stan czerpni powietrza i ewentualnie usuwać zanieczyszczenia. W przypadku wymienników glikolowych, należy kontrolować poziom glikolu i jego parametry.
4. Jaki rodzaj GWC wybrać?
   Wybór rodzaju GWC zależy od wielu czynników, takich jak typ budynku, warunki gruntowe, budżet i preferencje inwestora. Warto skonsultować się z projektantem instalacji wentylacyjnych, który pomoże dobrać optymalne rozwiązanie. Wymienniki płytowe PRO-VENT GEO są często polecane ze względu na wysoką efektywność i niskie opory przepływu powietrza.
