Kiedy klapy ppoż. są niezbędne?

Wysoka temperatura, dym i toksyczne gazy stanowią śmiertelne zagrożenie podczas pożaru, a systemy wentylacyjne mogą stać się autostradą dla ich błyskawicznego rozprzestrzeniania się. Klapy przeciwpożarowe odcinające to kluczowy element bezpieczeństwa, który skutecznie zapobiega eskalacji zagrożenia, oddzielając strefy pożarowe i chroniąc życie oraz mienie. W tym artykule szczegółowo omówimy, kiedy i gdzie montaż tych urządzeń jest wymagany, jakie przepisy regulują ich stosowanie oraz na co zwrócić uwagę przy doborze odpowiednich klap.

Czym są klapy odcinające?

Przeciwpożarowe klapy odcinające to specjalistyczne elementy instalacji wentylacji ogólnej. W normalnych warunkach pracy systemu, pozostają otwarte, umożliwiając swobodny przepływ powietrza. Ich zadaniem jest jednak natychmiastowa reakcja w sytuacji zagrożenia pożarowego. Pod wpływem wzrostu temperatury do określonego poziomu (zazwyczaj około 70°C), wykrycia dymu lub gazów, klapy automatycznie się zamykają.

Działanie klap odcinających opiera się na zasadzie przegrody, która ma za zadanie fizycznie odseparować strefę objętą pożarem od pozostałej części instalacji wentylacyjnej i budynku. W ten sposób minimalizują ryzyko rozprzestrzeniania się ognia, dymu i toksycznych substancji do innych stref pożarowych, co jest kluczowe dla skutecznej ewakuacji i akcji gaśniczej.

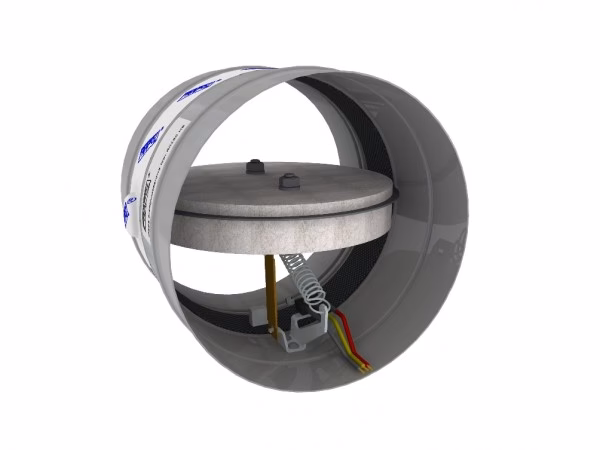

Konstrukcja klap odcinających zazwyczaj składa się z:

• Obudowy: Wykonanej z blachy ocynkowanej lub stali nierdzewnej, zapewniającej trwałość i odporność na wysokie temperatury.
• Elementu sterującego: Mechanizmu odpowiedzialnego za uruchomienie i zamknięcie klapy w sytuacji zagrożenia.
• Przegrody: Elementu zamykającego przepływ powietrza, wykonanego z materiałów ognioodpornych.

Miejsce montażu klap przeciwpożarowych odcinających jest ściśle określone – powinny być instalowane w miejscach, gdzie instalacja wentylacyjna przechodzi przez przegrody oddzielenia przeciwpożarowego, takie jak ściany i stropy, które dzielą budynek na strefy pożarowe. Szczegółowe wytyczne dotyczące montażu znajdują się w obowiązujących przepisach prawa budowlanego.

Klapy przeciwpożarowe – przepisy i wymagania techniczne w Polsce

W Polsce, kluczowym aktem prawnym regulującym kwestie związane z klapami przeciwpożarowymi jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690, ze zmianami). Konkretne wymagania dotyczące klap odcinających znajdują się w § 268 i § 270 tego rozporządzenia. Z przepisów tych wynika jasno, że klapy przeciwpożarowe są obowiązkowe w budynkach innych niż jednorodzinne.

Najważniejsze postanowienia i wymagania techniczne wynikające z rozporządzenia:

• § 268.4: Przewody wentylacyjne i klimatyzacyjne, które przechodzą przez elementy oddzielenia przeciwpożarowego, muszą być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego. Klasa ta musi uwzględniać szczelność ogniową (E), izolacyjność ogniową (I) i dymoszczelność (S). Istnieje pewien wyjątek opisany w ust. 5.
• § 268.5: Przewody wentylacyjne i klimatyzacyjne, samodzielne lub obudowane, prowadzone przez strefę pożarową, której nie obsługują, muszą spełniać jeden z dwóch warunków:
  • Posiadać klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych (E I S).
  • Być wyposażone w przeciwpożarowe klapy odcinające zgodnie z ust. 4.
• § 268.6: W strefach pożarowych, gdzie wymagana jest instalacja sygnalizacyjno-alarmowa, przeciwpożarowe klapy odcinające muszą być uruchamiane przez tę instalację, niezależnie od zastosowanego wyzwalacza termicznego. Oznacza to, że system przeciwpożarowy budynku ma priorytet w sterowaniu klapami.

Jak dobrać odpowiednie klapy odcinające?

Wybór odpowiednich klap odcinających to kluczowy element zapewnienia bezpieczeństwa pożarowego budynku. Na rynku dostępnych jest wiele rozwiązań, różniących się konstrukcją, materiałami, sposobem montażu i parametrami technicznymi. Nie istnieje uniwersalna klapa – dobór konkretnego modelu musi być dostosowany do specyfiki instalacji wentylacyjnej, wymagań budynku i obowiązujących przepisów.

Przy wyborze klap należy zwrócić uwagę na następujące aspekty:

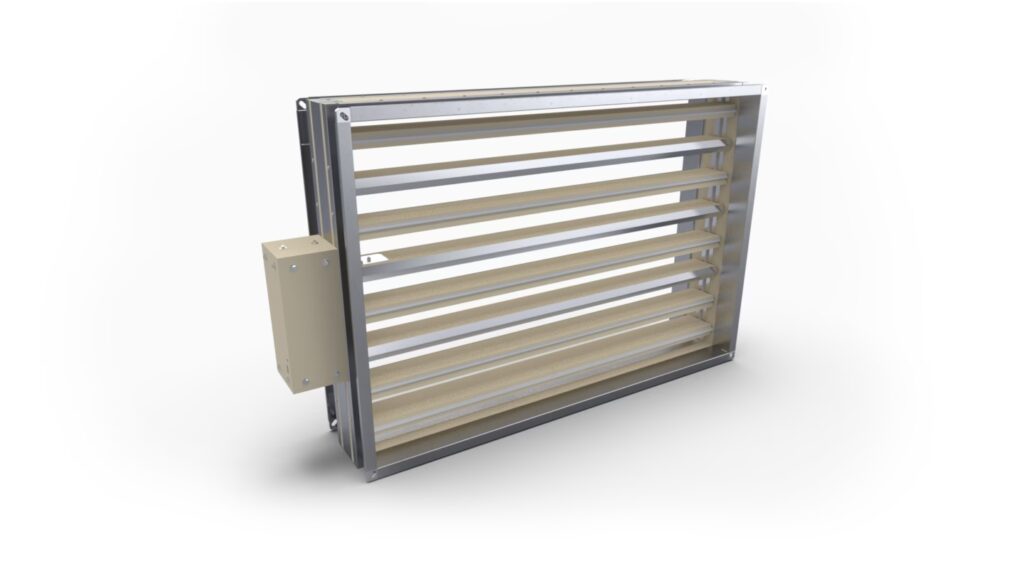

• Kształt i wymiary: Klapy dostępne są w przekrojach kwadratowych, prostokątnych i okrągłych. Należy dobrać kształt i wymiary klapy do przekroju przewodów wentylacyjnych. W przypadku nietypowych instalacji, wielu producentów oferuje konstrukcje na indywidualne zamówienie.
• Parametry techniczne: Izolacyjność ogniowa, szczelność ogniowa i dymoszczelność muszą być dobrane do klasy odporności ogniowej przegród oddzielenia pożarowego.
• Mechanizm sterujący: Wybór mechanizmu sterującego ma kluczowe znaczenie dla szybkości i skuteczności działania klapy. Dostępne są dwa główne rodzaje:
  • Wyzwalacz termiczny: Klapy z wyzwalaczem termicznym, topikowym lub ampułkowym, działają automatycznie po osiągnięciu określonej temperatury (zazwyczaj 70°C). Ich zaletą jest niezależność od zewnętrznego zasilania, wadą – potencjalne opóźnienie w zadziałaniu w przypadku wykrycia dymu przed wzrostem temperatury.
  • Spust elektromagnetyczny: Klapy z elektromagnetycznym mechanizmem spustowym są wyposażone w czujniki dymu lub termostaty i reagują na sygnał z systemu sygnalizacji pożaru. Zapewniają szybsze zamknięcie w przypadku wykrycia zagrożenia, ale wymagają zasilania elektrycznego.
• Klasa odporności ogniowej: Klasa odporności ogniowej klapy musi być równa lub wyższa niż klasa odporności ogniowej przegrody, w której jest montowana. Klasa oznaczana jest symbolami literowymi (E, I, S) i liczbowymi (czas w minutach). Im wyższa klasa, tym dłużej klapa będzie chronić przed ogniem i dymem.
• Normy i certyfikaty: Upewnij się, że wybrana klapa spełnia odpowiednie normy bezpieczeństwa (ISO 10294, PN-EN 60529, PN-EN 15650:2010, PN-EN 1366-2, PN-EN 13501-3+A1:2010) i posiada Certyfikat Stałości Właściwości Użytkowych. W przypadku klap z siłownikiem, wymagany jest również certyfikat CNBOP-PIB.

Rodzaje mechanizmów sterujących klap odcinających

Wybór mechanizmu sterującego jest kluczowy dla funkcjonalności i skuteczności klapy przeciwpożarowej. Dwa najpopularniejsze rozwiązania to:

Klapy z wyzwalaczem termicznym

Klapy z wyzwalaczem termicznym są prostym i niezawodnym rozwiązaniem. Wyposażone są w sensor, który reaguje na wzrost temperatury. Najczęściej, zamknięcie klapy następuje, gdy temperatura osiągnie około 70 stopni Celsjusza. Wyzwalacz termiczny może być topikowy lub ampułkowy. Klapy te działają automatycznie, bez potrzeby zewnętrznego zasilania, co jest ich dużą zaletą. Jednak, ich wadą jest fakt, że reagują dopiero na wzrost temperatury, co może opóźnić zamknięcie w przypadku pożarów, gdzie dym pojawia się wcześniej niż wysoka temperatura.

Klapy ze spustem elektromagnetycznym

Klapy ze spustem elektromagnetycznym oferują bardziej zaawansowane sterowanie. Wyposażone są w czujnik dymu lub termostat, a zamknięcie następuje elektrycznie, za pomocą siłownika, po wykryciu zagrożenia pożarowego. Klapy te mogą być zintegrowane z systemem sygnalizacji pożaru budynku, co umożliwia ich natychmiastowe zamknięcie w przypadku alarmu. Dostępne są w różnych klasach odporności ogniowej, od EI 60 do EIS 120, co pozwala na ich zastosowanie w różnych strefach pożarowych.

Klasa odporności ogniowej klap

Klasa odporności ogniowej to kluczowy parametr techniczny klap przeciwpożarowych. Określa zdolność elementu do zachowania swoich właściwości podczas pożaru. Jak już wspomniano, klasa odporności ogniowej klap musi być równa klasie odporności ogniowej przegrody, w której są montowane.

Klasa odporności ogniowej jest oznaczana za pomocą liter E, I i S oraz liczby, która oznacza czas w minutach. Symbole te oznaczają:

• E (Szczelność ogniowa): Zdolność klapy do zapobiegania przedostawaniu się ognia i gazów. Określa również odporność na odkształcenia termiczne.
• I (Izolacyjność ogniowa): Zdolność klapy do ograniczenia wzrostu temperatury na swojej powierzchni nienagrzewanej.
• S (Dymoszczelność): Zdolność klapy do ograniczenia przepływu dymu i gazów na stronę wolną od pożaru.

Ważnym aspektem jest również kierunek oddziaływania ognia – klapy mogą być jednokierunkowe (od wewnątrz do zewnątrz lub od zewnątrz do wewnątrz) lub dwukierunkowe.

Normy i certyfikaty klap odcinających

Aby klapy przeciwpożarowe mogły być dopuszczone do sprzedaży i stosowania, muszą spełniać ściśle określone normy. Należy zwrócić uwagę na symbole ISO 10294 (dla klap z czujnikami termicznymi) i PN-EN 60529 (dla klap z komponentami elektronicznymi). Klapy z siłownikiem elektrycznym muszą posiadać certyfikat CNBOP-PIB.

Dodatkowo, warto sprawdzić zgodność z normami:

• PN-EN 15650:2010: Wentylacja budynków – klapy przeciwpożarowe.
• PN-EN 1366-2: Badania odporności ogniowej instalacji użytkowych – część 2: Klapy przeciwpożarowe.
• PN-EN 13501-3+A1:2010: Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków – część 3: Klasyfikacja na podstawie wyników badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach: Ściany ogniochronne, stropy ogniochronne, drzwi ogniochronne i zamknięcia, łącznie z ich osprzętem, klapy przeciwpożarowe i regulatory wentylacji dymowej.

Certyfikat Stałości Właściwości Użytkowych jest obowiązkowy dla klap przeciwpożarowych i potwierdza, że dany produkt spełnia deklarowane parametry techniczne.

Montaż klap przeciwpożarowych – klucz do bezpieczeństwa

Nawet najlepsza klapa przeciwpożarowa nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowana. Staranny, precyzyjny montaż, zgodny z zaleceniami producenta i obowiązującymi normami, jest kluczowy dla zapewnienia prawidłowego działania mechanizmu w sytuacji zagrożenia pożarowego.

Podczas montażu należy zwrócić szczególną uwagę na:

• Solidne i równe osadzenie klapy w przegrodzie.
• Odpowiedni rozmiar i kształt otworu montażowego, dopasowany do klapy.
• Uszczelnienie przestrzeni pomiędzy klapą a przegrodą materiałami ognioodpornymi.
• Zachowanie minimalnych odległości od elementów konstrukcyjnych budynku (ściany, sufity – minimum 7,5 cm) oraz odstępów pomiędzy klapami (minimum 20 cm).
• Rodzaj ściany: Klapy można montować w ścianach podatnych i sztywnych, jednak należy upewnić się, że dany model klapy jest przeznaczony do konkretnego rodzaju ściany. Klapy do ścian podatnych mogą być stosowane również w ścianach sztywnych, ale nie odwrotnie.
• Sposób zabudowy: Najczęściej klapy montuje się w przegrodach budowlanych, ale w niektórych przypadkach dopuszczalny jest montaż w oddaleniu od przegrody. Należy sprawdzić, czy dana klapa posiada klasyfikację ogniową umożliwiającą taki montaż.

Klapa przeciwpożarowa odcinająca a klapa dymowa – różnice

Często mylone są dwa rodzaje klap przeciwpożarowych: klapy odcinające i klapy dymowe (oddymiające). Choć oba typy służą bezpieczeństwu pożarowemu, ich funkcja i sposób działania są różne.

• Klapy przeciwpożarowe odcinające: Ich głównym zadaniem jest odcięcie strefy pożarowej, zapobieganie rozprzestrzenianiu się ognia, dymu i wysokiej temperatury w instalacji wentylacyjnej. Zamykają się automatycznie w przypadku pożaru, tworząc barierę ogniochronną.
• Klapy przeciwpożarowe dymowe (oddymiające): Ich celem jest odprowadzanie dymu i toksycznych gazów z budynku podczas pożaru. Stanowią element systemów oddymiania, ułatwiając ewakuację i akcję gaśniczą. Klapy dymowe otwierają się na sygnał z systemu sygnalizacji pożaru, umożliwiając usunięcie dymu z pomieszczeń.

Podsumowując, klapy odcinające chronią przed rozprzestrzenianiem się ognia i dymu w systemie wentylacyjnym, natomiast klapy dymowe służą do usuwania dymu z budynku. W wielu budynkach stosuje się oba rodzaje klap, tworząc kompleksowy system bezpieczeństwa pożarowego.

Podsumowanie

Klapy przeciwpożarowe odcinające to niezbędny element systemów wentylacyjnych w większości budynków. Ich prawidłowy dobór, montaż i eksploatacja mają kluczowe znaczenie dla bezpieczeństwa pożarowego. Znajomość przepisów, wymagań technicznych i rodzajów klap pozwala na świadomy wybór i zapewnienie skutecznej ochrony przed rozprzestrzenianiem się ognia i dymu. Pamiętaj, że bezpieczeństwo to inwestycja, która chroni życie i mienie.
