Glikol w centralach wentylacyjnych: Kompleksowy przewodnik

Odzysk ciepła w systemach wentylacji i klimatyzacji to kluczowy element nowoczesnego budownictwa, pozwalający na znaczące oszczędności energii. Jednym z mniej popularnych, ale niezwykle efektywnych rozwiązań jest glikolowy odzysk ciepła. W tym artykule przyjrzymy się bliżej temu systemowi, odpowiemy na pytanie, jaki glikol jest najlepszy do central wentylacyjnych, omówimy zasadę działania, zalety, wady oraz warunki, w jakich glikolowy odzysk ciepła okazuje się najbardziej opłacalny.

Czym jest glikolowy odzysk ciepła?

Odzysk ciepła w instalacjach wentylacyjnych polega na przechwytywaniu energii cieplnej z powietrza wywiewanego i przekazywaniu jej do powietrza nawiewanego. W ten sposób minimalizujemy straty energii i obniżamy koszty ogrzewania budynku. Najczęściej stosowanymi metodami odzysku ciepła są wymienniki krzyżowe i obrotowe. Jednak w sytuacjach, gdzie kluczowe jest całkowite oddzielenie strumieni powietrza nawiewanego i wywiewanego, a także w specyficznych warunkach przemysłowych i medycznych, odzysk ciepła z czynnikiem pośredniczącym, czyli glikolowy, zyskuje na znaczeniu.

W systemie glikolowym, w centrali wentylacyjnej umieszczone są dwa wymienniki ciepła – jeden w strumieniu powietrza wywiewanego, drugi w nawiewanym. Te wymienniki są połączone instalacją rurową, w której krąży roztwór glikolu. Glikol odbiera ciepło z powietrza wywiewanego w pierwszym wymienniku, a następnie oddaje je powietrzu nawiewanemu w drugim wymienniku. Dzięki temu energia cieplna jest „przenoszona” między strumieniami powietrza bez ich bezpośredniego kontaktu.

Różnice między wymiennikiem glikolowym a standardowym wymiennikiem wodnym

Konstrukcja wymienników glikolowych jest podobna do nagrzewnic i chłodnic wodnych, jednak istnieją istotne różnice. Wymienniki glikolowe są zazwyczaj większe, posiadają więcej rzędów rurek i większą powierzchnię lameli. Dzięki temu są w stanie efektywniej wymieniać ciepło z glikolem, który ma nieco inne właściwości termiczne niż woda.

Dodatkowo, wymiennik umieszczony w strumieniu powietrza wywiewanego często ma większy odstęp między lamelami. Jest to podyktowane ryzykiem kondensacji pary wodnej na wymienniku, gdy powietrze wywiewane jest schładzane. Większy odstęp lameli minimalizuje wpływ kondensacji na spadek ciśnienia powietrza i zapobiega ewentualnemu zarastaniu wymiennika.

Zalety glikolowego odzysku ciepła

Glikolowy odzysk ciepła oferuje szereg istotnych zalet, szczególnie w specyficznych zastosowaniach:

• Całkowita separacja strumieni powietrza: To najważniejsza zaleta. W przeciwieństwie do wymienników obrotowych czy krzyżowych, system glikolowy gwarantuje, że powietrze nawiewane jest w 100% oddzielone od powietrza wywiewanego. Eliminuje to ryzyko przenikania zanieczyszczeń i zapachów z powietrza wywiewanego do nawiewanego, co jest kluczowe w szpitalach, laboratoriach, przemyśle spożywczym i innych miejscach o wysokich wymaganiach higienicznych.
• Możliwość rozdzielenia centrali nawiewnej i wywiewnej: Centrale wentylacyjne z odzyskiem glikolowym mogą być elastycznie rozmieszczone. Część nawiewna i wywiewna mogą być oddalone od siebie nawet o kilka kondygnacji. Ułatwia to projektowanie instalacji, szczególnie w budynkach modernizowanych, gdzie przestrzeń na kanały wentylacyjne jest ograniczona. Połączenie między częściami centrali stanowi jedynie rurociąg z glikolem i układ sterowania.
• Odzysk ciepła z zanieczyszczonego powietrza: Glikolowy odzysk ciepła umożliwia odzyskiwanie energii cieplnej nawet z powietrza silnie zanieczyszczonego, np. z kuchni, okapów, procesów technologicznych czy laboratoriów. Można go stosować w służbie zdrowia, np. na salach operacyjnych, gdzie sterylność powietrza jest priorytetem. W takich przypadkach należy jednak zastosować odpowiednie materiały konstrukcyjne centrali, odporne na agresywne składniki powietrza.
• Możliwość łączenia wielu central: System glikolowy pozwala na sprzężenie jednej centrali nawiewnej z kilkoma wywiewnymi lub odwrotnie. Jest to unikalna cecha, niedostępna w innych metodach odzysku ciepła, co zwiększa elastyczność projektowania systemów wentylacyjnych w dużych obiektach.

Wady glikolowego odzysku ciepła

Pomimo licznych zalet, glikolowy odzysk ciepła ma również pewne wady:

• Niższa sprawność: W porównaniu do wymienników krzyżowych czy obrotowych, glikolowy odzysk ciepła charakteryzuje się zazwyczaj niższą sprawnością. Dyrektywa Ekoprojekt wymaga minimalnej sprawności 68% dla tego typu urządzeń, co stanowi wyzwanie technologiczne.
• Straty ciepła na długich odcinkach rurociągów: Przy dużych odległościach między centralą nawiewną a wywiewną, mogą wystąpić straty ciepła w rurociągach z glikolem. Konieczna jest wysokiej jakości izolacja termiczna rurociągów, aby zminimalizować te straty.
• Wyższe opory hydrauliczne i powietrzne: Wymienniki glikolowe, ze względu na swoją konstrukcję, generują wyższe opory hydrauliczne po stronie glikolu oraz opory powietrza. Powoduje to konieczność stosowania mocniejszych pomp obiegowych i wentylatorów, co zwiększa zużycie energii elektrycznej.
• Konieczność niższej prędkości przepływu powietrza: Aby zapewnić efektywny odzysk ciepła, prędkość przepływu powietrza przez wymiennik glikolowy musi być niższa niż w przypadku innych typów wymienników. To często oznacza konieczność zastosowania większych, a tym samym droższych central wentylacyjnych.
• Wyższe koszty inwestycyjne i eksploatacyjne: Glikolowy odzysk ciepła wiąże się z wyższymi kosztami inwestycyjnymi ze względu na bardziej złożoną instalację hydrauliczną, dodatkowe elementy (pompa, naczynie wzbiorcze, armatura) oraz koszty przeglądów instalacji glikolowej.

Instalacja hydrauliczna glikolowego odzysku ciepła

Instalacja hydrauliczna glikolowego odzysku ciepła jest bardziej rozbudowana niż w przypadku innych systemów odzysku. Oprócz wymienników ciepła, w skład systemu wchodzą:

• Pompa obiegowa: Cyrkuluje glikol w obiegu zamkniętym.
• Naczynie wzbiorcze: Kompensuje zmiany objętości glikolu w zależności od temperatury.
• Czujniki temperatury: Monitorują temperaturę glikolu w różnych punktach instalacji.
• Zawór trójdrogowy: Reguluje przepływ glikolu w zależności od potrzeb cieplnych.
• Armatura hydrauliczna: Zawory odcinające, spustowe, napełniające, odpowietrzniki.

Czynnik (glikol) w instalacji krąży ze stałym przepływem. Zawór elektromagnetyczny reguluje dopływ podgrzanego czynnika, dostosowując go do nastawionej temperatury.

Jaki glikol wybrać do central wentylacyjnych? Stężenie i rodzaje glikolu

Wybór odpowiedniego glikolu i jego stężenia ma kluczowe znaczenie dla efektywności i bezpieczeństwa instalacji glikolowego odzysku ciepła.

Najczęściej stosowane są dwa rodzaje glikolu:

• Glikol etylenowy: Charakteryzuje się lepszymi właściwościami termofizycznymi (mniejsza lepkość) i jest tańszy od glikolu propylenowego. Jednak jest toksyczny i nie powinien być stosowany w instalacjach, gdzie istnieje ryzyko kontaktu z wodą pitną lub żywnością. Wymaga zachowania szczególnej ostrożności podczas montażu i eksploatacji.
• Glikol propylenowy: Jest nietoksyczny i bezpieczny dla zdrowia, dlatego jest preferowany w instalacjach domowych, obiektach użyteczności publicznej i przemyśle spożywczym. Jest droższy i ma nieco gorsze właściwości termofizyczne (większa lepkość) niż glikol etylenowy, co może wpływać na sprawność odzysku ciepła.

Stężenie glikolu w roztworze wodnym ma wpływ na temperaturę zamarzania i właściwości termiczne czynnika. Im wyższe stężenie glikolu, tym niższa temperatura zamarzania, ale również wyższa lepkość i potencjalnie niższa sprawność odzysku ciepła. Stężenie glikolu należy dobrać w zależności od:

• Temperatury obliczeniowej w danym regionie: W przypadku central wentylacyjnych zewnętrznych, stężenie glikolu musi zapewnić ochronę przed zamarzaniem nawet przy ekstremalnie niskich temperaturach (np. -24°C w Polsce północno-wschodniej).
• Umiejscowienia centrali (wewnętrzna/zewnętrzna): W przypadku central wewnętrznych stężenie glikolu może być niższe, dostosowane do spodziewanych temperatur czynnika w instalacji.
• Zaleceń producenta centrali: Producent centrali powinien określić zakres temperatur pracy czynnika i zalecane stężenie glikolu.

Zbyt wysokie stężenie glikolu obniża sprawność systemu, natomiast zbyt niskie stężenie niesie ryzyko zamarznięcia instalacji i jej uszkodzenia. W razie wątpliwości, warto skonsultować się ze specjalistą lub producentem glikolu.

Kiedy glikolowy odzysk ciepła jest opłacalny?

Glikolowy odzysk ciepła jest szczególnie polecany w następujących sytuacjach:

• Wymaganie całkowitej separacji strumieni powietrza: Szpitale, laboratoria, przemysł farmaceutyczny, przemysł spożywczy, pomieszczenia czyste – wszędzie tam, gdzie priorytetem jest higiena i brak ryzyka przenikania zanieczyszczeń.
• Modernizacja budynków z ograniczoną przestrzenią: W budynkach istniejących, gdzie trudno jest zmieścić rozbudowaną instalację kanałów wentylacyjnych, możliwość rozdzielenia centrali nawiewnej i wywiewnej jest dużym ułatwieniem.
• Odzysk ciepła z powietrza zanieczyszczonego: Kuchnie, okapy, procesy technologiczne, laboratoria – w tych przypadkach glikolowy odzysk ciepła pozwala na efektywne odzyskiwanie energii bez ryzyka przenikania zanieczyszczeń do powietrza nawiewanego.
• Złożone konfiguracje instalacji: Duże obiekty, gdzie konieczne jest połączenie wielu central nawiewnych z wywiewnymi lub odwrotnie.

W innych przypadkach, gdy nie ma szczególnych wymagań dotyczących separacji strumieni powietrza, warto rozważyć inne, potencjalnie bardziej efektywne i tańsze metody odzysku ciepła, takie jak wymienniki krzyżowe czy obrotowe. Decyzja o zastosowaniu glikolowego odzysku ciepła powinna być poprzedzona szczegółową analizą techniczną i ekonomiczną, uwzględniającą specyfikę obiektu i wymagania instalacji.

Podsumowanie

Glikolowy odzysk ciepła, choć nie jest idealnym rozwiązaniem we wszystkich sytuacjach, posiada unikalne zalety, które czynią go niezastąpionym w pewnych zastosowaniach. Jego główną zaletą jest całkowita separacja strumieni powietrza, co jest kluczowe w obiektach o wysokich wymaganiach higienicznych. Możliwość rozdzielenia centrali nawiewnej i wywiewnej oraz odzysku ciepła z zanieczyszczonego powietrza to kolejne istotne atuty. Mimo pewnych wad, takich jak niższa sprawność i wyższe koszty, glikolowy odzysk ciepła pozostaje ważną i rozwijającą się technologią w dziedzinie wentylacji i klimatyzacji, szczególnie w kontekście rosnących wymagań dotyczących efektywności energetycznej i jakości powietrza wewnętrznego.

Najczęściej zadawane pytania (FAQ)

Jaki glikol najlepiej nadaje się do central wentylacyjnych?

Wybór glikolu zależy od specyfiki instalacji. Glikol propylenowy jest bezpieczniejszy i nietoksyczny, polecany do większości zastosowań. Glikol etylenowy jest tańszy i ma lepsze właściwości termofizyczne, ale jest toksyczny i wymaga ostrożności. Należy zawsze stosować glikol przeznaczony do instalacji HVAC i dobrać odpowiednie stężenie.

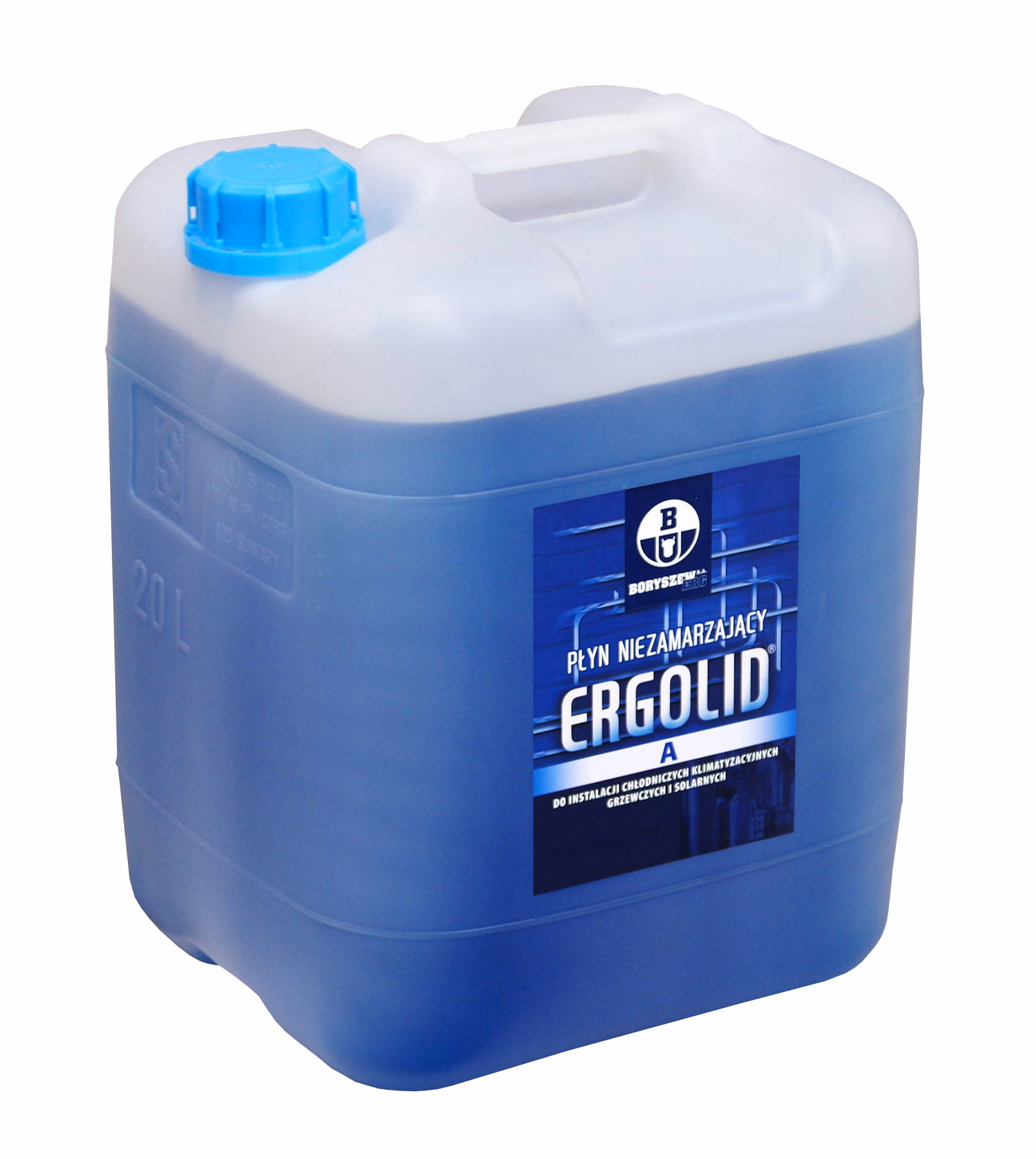

Czy glikol można mieszać z wodą?

Tak, glikol w instalacjach HVAC zawsze miesza się z wodą. Stosuje się roztwory wodne glikolu o odpowiednim stężeniu, aby uzyskać pożądane właściwości, takie jak temperaturę zamarzania. Nie należy mieszać różnych rodzajów glikoli (np. etylenowego z propylenowym) ani gotowych roztworów z wodą, ponieważ może to negatywnie wpłynąć na ich właściwości.

Czy glikolowy odzysk ciepła jest efektywny?

Glikolowy odzysk ciepła jest mniej efektywny niż wymienniki krzyżowe czy obrotowe pod względem sprawności odzysku ciepła. Jednak jego efektywność należy rozpatrywać w kontekście specyficznych wymagań instalacji. W sytuacjach, gdzie kluczowa jest separacja strumieni powietrza lub odzysk ciepła z zanieczyszczonego powietrza, glikolowy odzysk ciepła jest bardzo efektywnym rozwiązaniem.

Jakie są wymagania dotyczące konserwacji instalacji glikolowej?

Instalacja glikolowa wymaga regularnych przeglądów, w tym kontroli stężenia glikolu, pH roztworu, stanu inhibitorów korozji oraz szczelności instalacji. Należy również sprawdzać stan pompy obiegowej i innych elementów systemu. Regularna konserwacja zapewnia długotrwałą i bezawaryjną pracę instalacji.
