Jak obliczyć m2 kanału wentylacyjnego?

Obliczanie powierzchni kanałów wentylacyjnych, wyrażonej w metrach kwadratowych (m²), jest kluczowym krokiem w projektowaniu, instalacji i wycenie systemów wentylacji, klimatyzacji i ogrzewania (HVAC). Znajomość tej wartości pozwala dokładnie określić zapotrzebowanie na materiały izolacyjne, wycenę prac instalacyjnych, a także optymalizację przepływu powietrza w systemie. Niezależnie od tego, czy jesteś profesjonalistą z branży HVAC, czy majsterkowiczem planującym instalację w domu, umiejętność obliczania powierzchni kanałów wentylacyjnych jest nieoceniona.

Dlaczego obliczanie m² kanału wentylacyjnego jest ważne?

Zastanawiasz się, po co właściwie zawracać sobie głowę obliczeniami powierzchni kanałów? Otóż, precyzyjne obliczenie powierzchni kanałów wentylacyjnych przynosi szereg korzyści:

• Dokładna wycena materiałów: Znając powierzchnię kanałów, możesz precyzyjnie obliczyć ilość potrzebnej izolacji termicznej i akustycznej, blachy na kanały (w przypadku samodzielnej budowy), uszczelniaczy i innych materiałów montażowych. Unikniesz w ten sposób nadmiernych zakupów i niepotrzebnych kosztów.
• Optymalizacja kosztów instalacji: Wycena robocizny instalatorów często zależy od ilości użytych materiałów i czasu pracy, który z kolei jest powiązany z powierzchnią kanałów. Dokładne obliczenia pomagają w negocjacjach i uzyskaniu uczciwej ceny za usługę.
• Prawidłowy dobór izolacji: Izolacja kanałów wentylacyjnych jest niezbędna dla efektywności energetycznej systemu, zapobiegania kondensacji i tłumienia hałasu. Znając powierzchnię, możesz dobrać odpowiednią grubość i rodzaj izolacji, aby spełnić wymagania termiczne i akustyczne.
• Planowanie przestrzeni: Obliczenia powierzchni, zwłaszcza w kontekście większych instalacji, pomagają w planowaniu przestrzeni potrzebnej na magazynowanie materiałów i organizację pracy na budowie.

Jak obliczyć m² kanału wentylacyjnego – krok po kroku

Proces obliczania powierzchni kanału wentylacyjnego różni się w zależności od jego kształtu. Najczęściej spotykane są kanały prostokątne i okrągłe. Poniżej znajdziesz szczegółowe instrukcje dla każdego z nich:

Kanały prostokątne

Kanały prostokątne charakteryzują się prostotą kształtu, co ułatwia obliczenia. Aby obliczyć powierzchnię kanału prostokątnego, potrzebujesz znać dwa wymiary:

• Szerokość kanału (a): Mierzona w metrach.
• Wysokość kanału (b): Mierzona w metrach.

Wzór na obwód kanału prostokątnego:

Obwód kanału prostokątnego (O) obliczamy, sumując długości wszystkich czterech boków, co w uproszczeniu można zapisać jako:

O = 2 * (a + b)

Wzór na powierzchnię kanału prostokątnego:

Powierzchnię kanału prostokątnego (P) obliczamy, mnożąc obwód kanału przez jego długość (L), również mierzoną w metrach:

P = O * L = 2 * (a + b) * L

Przykład obliczeń dla kanału prostokątnego:

Załóżmy, że mamy kanał prostokątny o wymiarach:

• Szerokość (a) = 0.4 m
• Wysokość (b) = 0.25 m
• Długość (L) = 5 m

Obliczamy obwód kanału:

O = 2 * (0.4 m + 0.25 m) = 2 * 0.65 m = 1.3 m

Następnie obliczamy powierzchnię kanału:

P = 1.3 m * 5 m = 6.5 m²

Zatem powierzchnia tego kanału prostokątnego wynosi 6.5 m².

Kanały okrągłe

Kanały okrągłe są popularne ze względu na swoje właściwości aerodynamiczne i sztywność. Do obliczenia powierzchni kanału okrągłego potrzebujesz znać:

• Średnicę kanału (d): Mierzona w metrach. Pamiętaj, aby użyć średnicy wewnętrznej kanału, jeśli jest istotna grubość ścianki.

Wzór na obwód kanału okrągłego:

Obwód kanału okrągłego (O) obliczamy, korzystając z liczby Pi (π ≈ 3.14159) i średnicy (d):

O = π * d

Wzór na powierzchnię kanału okrągłego:

Powierzchnię kanału okrągłego (P) obliczamy, mnożąc obwód kanału przez jego długość (L), również mierzoną w metrach:

P = O * L = π * d * L

Przykład obliczeń dla kanału okrągłego:

Załóżmy, że mamy kanał okrągły o wymiarach:

• Średnica (d) = 0.3 m
• Długość (L) = 8 m

Obliczamy obwód kanału:

O = π * 0.3 m ≈ 3.14159 * 0.3 m ≈ 0.942 m

Następnie obliczamy powierzchnię kanału:

P = 0.942 m * 8 m ≈ 7.536 m²

Zatem powierzchnia tego kanału okrągłego wynosi około 7.536 m².

Tabele porównawcze – ułatwienie obliczeń

Dla ułatwienia obliczeń, szczególnie przy projektach o większej skali, warto skorzystać z tabel porównawczych lub kalkulatorów online. Tabele często zawierają już przeliczone obwody dla standardowych wymiarów kanałów, co znacząco przyspiesza pracę. Poniżej przykładowa tabela dla kanałów prostokątnych:

Pamiętaj, że jest to tylko przykład, a pełne tabele znajdziesz w literaturze branżowej lub w internecie. Podobne tabele dostępne są również dla kanałów okrągłych, uwzględniające standardowe średnice.

Cenne wskazówki i praktyczne porady

Podczas obliczania powierzchni kanałów wentylacyjnych warto pamiętać o kilku istotnych kwestiach:

• Jednostki miar: Zawsze upewnij się, że wszystkie wymiary są wyrażone w tych samych jednostkach (najlepiej metrach), aby uniknąć błędów w obliczeniach.
• Długość kanałów: Mierz długość kanałów wzdłuż ich osi centralnej. W przypadku kanałów z zakrętami, staraj się mierzyć długość po linii środkowej zakrętu. Dla prostych odcinków, pomiar jest oczywisty.

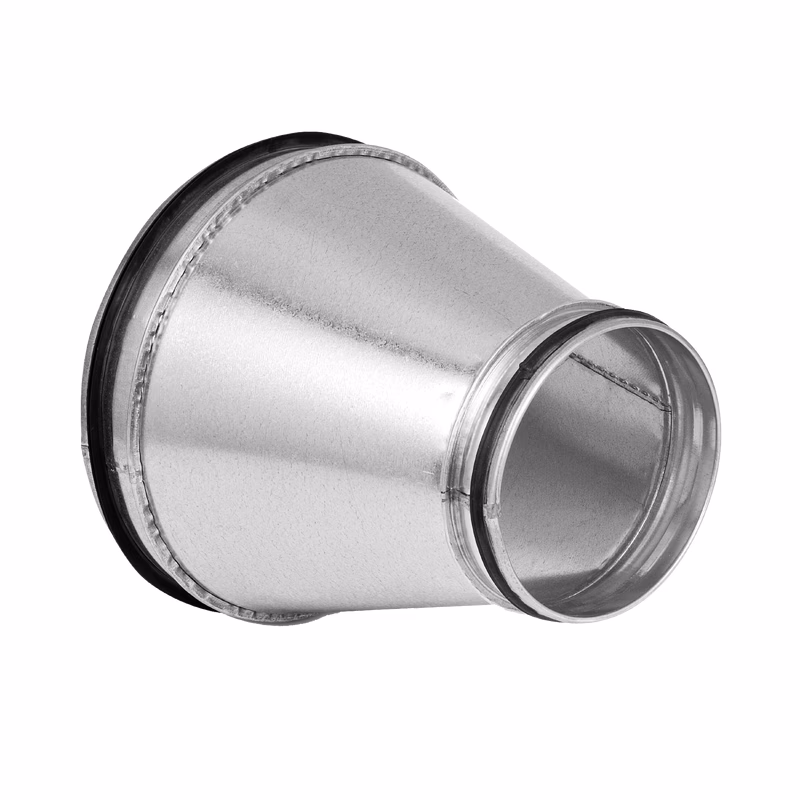

• Kształtki i elementy dodatkowe: W przypadku bardziej złożonych systemów wentylacyjnych, uwzględnij powierzchnię kształtek (kolana, trójniki, redukcje) oraz innych elementów (przepustnice, anemostaty). Powierzchnię kształtek można obliczyć indywidualnie, ale często producenci podają gotowe wartości w dokumentacji technicznej. W praktyce, dla wstępnych wycen, można doliczyć pewien procent (np. 10-20%) do powierzchni kanałów prostych, jako rezerwę na kształtki.
• Dokładność pomiarów: Staraj się dokonywać jak najdokładniejszych pomiarów. Nawet niewielkie błędy w wymiarach mogą się kumulować i wpływać na ostateczną wartość powierzchni, szczególnie w dużych systemach.
• Kalkulatory online i aplikacje mobilne: Skorzystaj z dostępnych kalkulatorów online lub aplikacji mobilnych, które automatyzują obliczenia i minimalizują ryzyko pomyłek. Wiele z nich oferuje również funkcje dodatkowe, takie jak dobór izolacji czy wycena materiałów.

Najczęściej zadawane pytania (FAQ)

1. Czy muszę uwzględniać grubość ścianki kanału przy obliczaniu powierzchni?

W większości przypadków, szczególnie przy obliczaniu powierzchni do izolacji lub wyceny, wystarczy uwzględnić wymiary wewnętrzne kanału. Grubość ścianki jest zazwyczaj pomijalna w kontekście powierzchni zewnętrznej. Jednak w bardzo precyzyjnych obliczeniach, np. przepływu powietrza, wymiary wewnętrzne są kluczowe.

2. Jak obliczyć powierzchnię kanału o nietypowym kształcie?

Jeśli kanał ma nietypowy kształt (np. owalny, eliptyczny), obliczenia mogą być bardziej skomplikowane. W takich przypadkach najlepiej skorzystać z kalkulatorów online przeznaczonych do nietypowych kształtów lub skonsultować się z specjalistą. W praktyce, nietypowe kanały spotyka się rzadziej.

3. Czy powierzchnia kanału ma wpływ na przepływ powietrza?

Tak, powierzchnia kanału pośrednio wpływa na przepływ powietrza. Większa powierzchnia przekroju poprzecznego (wynikająca z wymiarów kanału) umożliwia przepływ większej ilości powietrza przy tej samej prędkości. Jednak przy projektowaniu systemów wentylacyjnych, kluczowy jest dobór odpowiednich wymiarów kanałów do wymaganej ilości powietrza i oporów przepływu.

4. Gdzie mogę znaleźć tabele z gotowymi obwodami i powierzchniami kanałów?

Tabele z gotowymi danymi dla standardowych kanałów wentylacyjnych można znaleźć w katalogach producentów systemów wentylacyjnych, podręcznikach dla instalatorów HVAC, a także w internecie – wystarczy poszukać fraz typu "tabele wymiarów kanałów wentylacyjnych" lub "kalkulator kanałów wentylacyjnych".

5. Czy obliczenia powierzchni kanałów są potrzebne tylko w dużych instalacjach?

Nie, obliczenia powierzchni kanałów są przydatne zarówno w dużych, jak i małych instalacjach, nawet w systemach wentylacji domowej. Pozwalają na dokładniejsze planowanie, wycenę i dobór materiałów, niezależnie od skali projektu.

Podsumowanie

Obliczanie powierzchni kanałów wentylacyjnych jest istotną umiejętnością, która pozwala na precyzyjne planowanie i efektywną realizację systemów HVAC. Znajomość podstawowych wzorów dla kanałów prostokątnych i okrągłych oraz umiejętność korzystania z tabel i narzędzi online znacząco ułatwia to zadanie. Pamiętaj o dokładności pomiarów i konsekwencji w używaniu jednostek, a twoje projekty wentylacyjne będą realizowane sprawnie i ekonomicznie.
