Pompy Obiegowe i Ciepła: Klucz do Efektywnego HVAC

W dzisiejszych czasach, efektywne i niezawodne systemy ogrzewania, wentylacji i klimatyzacji (HVAC) są kluczowe dla komfortu i oszczędności energii w naszych domach i budynkach. Dwa zasadnicze elementy tych systemów, pompy obiegowe i pompy ciepła, odgrywają fundamentalną rolę w zapewnieniu optymalnych warunków termicznych. W tym artykule przyjrzymy się bliżej, jak działają te urządzenia, jakie są ich rodzaje, jak wpływają na oszczędność energii i na co zwrócić uwagę przy ich wyborze.

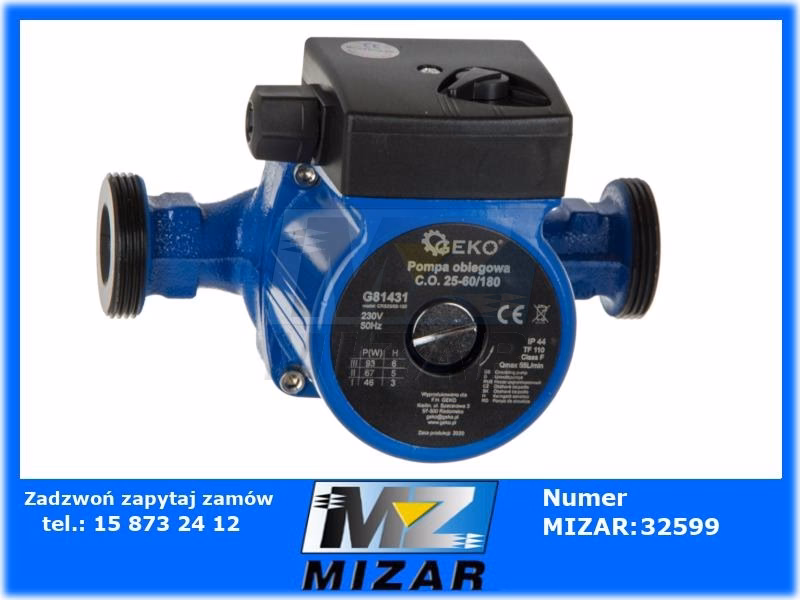

Jak Działa Pompa Obiegowa w Centralnym Ogrzewaniu?

Pompa obiegowa stanowi serce systemu centralnego ogrzewania (C.O.), odpowiedzialne za cyrkulację czynnika grzewczego – najczęściej wody – w zamkniętym obiegu instalacji. Jej podstawowym zadaniem jest pokonanie oporów hydraulicznych, które naturalnie występują w rurach, grzejnikach i innych elementach systemu, umożliwiając efektywne rozprowadzanie ciepła po całym budynku. Zazwyczaj umiejscawia się ją w pobliżu kotła lub innego źródła ciepła, gdzie woda jest podgrzewana.

Proces działania pompy obiegowej opiera się na wirniku, który jest napędzany silnikiem elektrycznym. Wirujący wirnik generuje podciśnienie, zasysając wodę z systemu C.O. i przetłaczając ją do dalszej części instalacji. Dzięki temu ciągłemu przepływowi, ciepło jest równomiernie rozprowadzane do wszystkich odbiorników ciepła, takich jak grzejniki czy ogrzewanie podłogowe. Ochłodzona woda powraca do źródła ciepła, gdzie jest ponownie podgrzewana, i cykl rozpoczyna się na nowo. Pompa pracuje w sposób ciągły, zapewniając stałą cyrkulację i utrzymanie zadanej temperatury w pomieszczeniach.

Rodzaje Pomp Obiegowych

W systemach centralnego ogrzewania najczęściej stosuje się dwa główne typy pomp obiegowych, różniące się konstrukcją i charakterystyką pracy:

Pompy Dławnicowe

Pompy dławnicowe charakteryzują się solidną konstrukcją i zdolnością do generowania wysokiego ciśnienia oraz dużego przepływu. Są szczególnie polecane do większych instalacji C.O. lub tam, gdzie występują znaczne opory hydrauliczne. Ich konstrukcja obejmuje dławnicę, czyli element uszczelniający wał pompy, co zapewnia szczelność i zapobiega wyciekom. Pompy dławnicowe są zazwyczaj bardziej odporne na zanieczyszczenia obecne w czynniku grzewczym, co jest istotne w starszych instalacjach.

Jednakże, pompy dławnicowe są zazwyczaj bardziej skomplikowane konstrukcyjnie i mogą wymagać regularnej konserwacji, w tym smarowania dławnicy. Ich sprawność energetyczna może być nieco niższa w porównaniu do pomp bezdławnicowych.

Pompy Bezławnicowe

Pompy bezdławnicowe, zwane również mokrobieżnymi, to nowocześniejsze rozwiązanie, charakteryzujące się prostszą konstrukcją i wyższą efektywnością energetyczną. W tych pompach, wirnik i silnik stanowią jedną, szczelnie zamkniętą jednostkę, a łożyska smarowane są pompowaną cieczą. Brak dławnicy eliminuje ryzyko wycieków i zmniejsza potrzebę konserwacji.

Pompy bezdławnicowe są zazwyczaj cichsze w pracy i oferują możliwość regulacji prędkości obrotowej, co pozwala na precyzyjne dostosowanie ich wydajności do aktualnych potrzeb grzewczych. Są idealne do nowoczesnych instalacji C.O., w których priorytetem jest energooszczędność i komfort użytkowania.

Pompa Obiegowa C.O. a Oszczędność Energii

Efektywność energetyczna pompy obiegowej ma znaczący wpływ na całkowite zużycie energii przez system grzewczy. Wybierając pompę o wysokiej klasie energetycznej, możemy znacząco obniżyć koszty eksploatacji. Nowoczesne pompy obiegowe często wyposażone są w funkcję regulacji prędkości, co pozwala na dostosowanie ich wydajności do aktualnego zapotrzebowania na ciepło. W okresach mniejszego zapotrzebowania, obniżenie prędkości pompy skutkuje mniejszym zużyciem energii elektrycznej.

Dodatkowo, istotne jest zapewnienie odpowiedniej izolacji termicznej rur w instalacji C.O. Dobrze zaizolowane rury minimalizują straty ciepła podczas transportu, co również przekłada się na oszczędność energii i zwiększa efektywność całego systemu.

Ile Pomp Obiegowych w Instalacji C.O.?

Liczba pomp obiegowych w instalacji C.O. zależy od wielkości i złożoności systemu. W mniejszych domach jednorodzinnych zazwyczaj wystarcza jedna pompa, umieszczona w obiegu głównym. Jednak w większych budynkach, takich jak bloki mieszkalne, biurowce czy hotele, gdzie występują rozległe instalacje i strefy grzewcze, często stosuje się wiele pomp obiegowych.

W systemach strefowych, każda pompa obsługuje określoną strefę, umożliwiając niezależną regulację temperatury w różnych częściach budynku. Takie rozwiązanie pozwala na precyzyjne dostosowanie ogrzewania do potrzeb użytkowników i minimalizację strat energii w nieużywanych pomieszczeniach. Decyzja o liczbie pomp obiegowych powinna być zawsze podejmowana na etapie projektowania instalacji, uwzględniając specyficzne wymagania budynku i oczekiwaną efektywność energetyczną.

Na Co Zwrócić Uwagę Przy Wyborze Pompy Obiegowej?

Wybór odpowiedniej pompy obiegowej jest kluczowy dla prawidłowego i efektywnego działania systemu C.O. Przy wyborze, należy wziąć pod uwagę kilka istotnych parametrów i cech:

• Wydajność pompy: Określana w litrach na minutę (l/min) lub metrach sześciennych na godzinę (m³/h), powinna być dostosowana do wielkości instalacji i zapotrzebowania na ciepło.
• Wysokość podnoszenia: Wyrażana w metrach słupa wody, musi być wystarczająca do pokonania oporów hydraulicznych w systemie.
• Efektywność energetyczna: Warto wybierać pompy o wysokiej klasie energetycznej, które pozwolą na oszczędność energii.
• Możliwość regulacji prędkości: Funkcja regulacji prędkości umożliwia dostosowanie wydajności pompy do aktualnych potrzeb grzewczych i oszczędność energii.
• Poziom hałasu: Szczególnie istotny, jeśli pompa ma być umieszczona w pomieszczeniu mieszkalnym. Warto wybierać pompy ciche lub z izolacją akustyczną.
• Trwałość i niezawodność: Wybór renomowanego producenta i sprawdzonego modelu pompy gwarantuje długotrwałą i bezawaryjną pracę.

Konserwacja Pomp Obiegowych

Regularna konserwacja pompy obiegowej jest kluczowa dla utrzymania jej optymalnej wydajności i przedłużenia żywotności. Podstawowe czynności konserwacyjne obejmują:

• Sprawdzanie szczelności: Regularne kontrolowanie, czy nie występują wycieki wody z pompy lub złączek.
• Czyszczenie pompy: Usuwanie zanieczyszczeń i osadów, które mogą gromadzić się wewnątrz pompy i wpływać na jej wydajność.
• Smarowanie łożysk (w pompach dławnicowych): Regularne smarowanie łożysk zgodnie z zaleceniami producenta.
• Kontrola parametrów pracy: Sprawdzanie, czy pompa pracuje prawidłowo, bez nadmiernych wibracji lub hałasu.
• Przegląd instalacji: Regularne przeglądy całego systemu C.O., w tym pompy, przez wykwalifikowanego serwisanta.

Pompy Ciepła: Ekologiczne Ogrzewanie Przyszłości

Pompy ciepła to nowoczesne i ekologiczne urządzenia grzewcze, które zyskują coraz większą popularność jako alternatywa dla tradycyjnych systemów ogrzewania. Ich działanie opiera się na wykorzystaniu energii odnawialnej zgromadzonej w środowisku naturalnym – powietrzu, wodzie lub gruncie – do ogrzewania budynków i wody użytkowej.

Zasada działania pompy ciepła polega na przenoszeniu ciepła z obszaru o niższej temperaturze (źródło dolne) do obszaru o wyższej temperaturze (źródło górne). Proces ten, wbrew intuicji, nie jest sprzeczny z zasadami termodynamiki, ale wymaga dostarczenia energii z zewnątrz – zazwyczaj elektrycznej – do napędu sprężarki.

Jak Działa Pompa Ciepła?

W uproszczeniu, pompa ciepła działa na zasadzie odwróconej lodówki. Lodówka pobiera ciepło z wnętrza i oddaje je na zewnątrz, natomiast pompa ciepła pobiera ciepło z zewnątrz (np. z powietrza) i oddaje je do wnętrza budynku. Proces ten realizowany jest za pomocą czynnika chłodniczego, który krąży w zamkniętym obiegu i zmienia swój stan skupienia w zależności od temperatury i ciśnienia.

Cykl pracy pompy ciepła obejmuje następujące etapy:

1. Parowanie: Czynnik chłodniczy w parowniku pobiera ciepło ze źródła dolnego (powietrza, wody, gruntu) i zamienia się w gaz.
2. Sprężanie: Gazowy czynnik chłodniczy jest sprężany w sprężarce, co powoduje wzrost jego temperatury i ciśnienia.
3. Skraplanie: Gorący czynnik chłodniczy w skraplaczu oddaje ciepło do instalacji grzewczej (wody lub powietrza) i skrapla się do cieczy.
4. Rozprężanie: Ciekły czynnik chłodniczy przechodzi przez zawór rozprężny, gdzie obniża się jego ciśnienie i temperatura, i cykl rozpoczyna się od nowa.

Rodzaje Pomp Ciepła

Pompy ciepła klasyfikuje się ze względu na rodzaj źródła dolnego, z którego pobierają ciepło. Najpopularniejsze typy pomp ciepła to:

Powietrze-Powietrze

Pompy ciepła powietrze-powietrze, często nazywane klimatyzatorami z funkcją grzania, pobierają ciepło z powietrza zewnętrznego i oddają je bezpośrednio do powietrza w pomieszczeniach. Są stosunkowo tanie w instalacji i idealne do ogrzewania i chłodzenia pojedynczych pomieszczeń lub mniejszych domów. Ich efektywność może spadać przy bardzo niskich temperaturach zewnętrznych.

Powietrze-Woda

Pompy ciepła powietrze-woda pobierają ciepło z powietrza zewnętrznego i przekazują je do wody w instalacji centralnego ogrzewania i ciepłej wody użytkowej. Są bardziej wszechstronne niż pompy powietrze-powietrze i mogą współpracować z różnymi systemami grzewczymi, takimi jak grzejniki, ogrzewanie podłogowe czy zasobniki ciepłej wody. Są popularnym wyborem do domów jednorodzinnych.

Gruntowe Pompy Ciepła

Gruntowe pompy ciepła, zwane również geotermalnymi, wykorzystują ciepło zgromadzone w gruncie jako źródło dolne. Ciepło jest pobierane za pomocą kolektorów gruntowych (poziomych lub pionowych sond) i przekazywane do instalacji grzewczej. Gruntowe pompy ciepła charakteryzują się wysoką i stabilną efektywnością przez cały rok, niezależnie od temperatury zewnętrznej. Są jednak droższe w instalacji ze względu na konieczność wykonania prac ziemnych.

Czy Pompa Ciepła Powinna Pracować Cały Czas?

Nie, pompa ciepła nie musi i nie powinna pracować non-stop, aby utrzymać komfortową temperaturę w domu. Nowoczesne pompy ciepła są wyposażone w automatykę sterującą, która reguluje ich pracę w zależności od aktualnego zapotrzebowania na ciepło. Pompa włącza się, gdy temperatura w pomieszczeniu spadnie poniżej zadanej wartości, i wyłącza się po osiągnięciu żądanej temperatury.

Ciągła praca pompy ciepła, nawet przy osiągniętej temperaturze, byłaby nieefektywna i kosztowna. Optymalna praca pompy ciepła charakteryzuje się cyklami włączania i wyłączania, dostosowanymi do aktualnych warunków i potrzeb grzewczych.

Taktowanie Pompy Ciepła: Co to Jest i Jakie Są Skutki?

Taktowanie pompy ciepła to zjawisko częstego włączania i wyłączania sprężarki pompy ciepła w krótkich odstępach czasu. Jest to niepożądane zjawisko, które może negatywnie wpływać na żywotność sprężarki i efektywność energetyczną pompy ciepła.

Częste uruchamianie sprężarki powoduje większe zużycie energii i przyspieszone zużycie mechaniczne. Optymalna praca pompy ciepła charakteryzuje się dłuższymi cyklami pracy i dłuższymi przerwami. Taktowanie może być spowodowane różnymi czynnikami, takimi jak:

• Nadmierna moc pompy ciepła w stosunku do zapotrzebowania budynku na ciepło.
• Nieprawidłowo dobrana instalacja grzewcza (np. zbyt mała pojemność cieplna instalacji).
• Błędy w ustawieniach sterowania pompy ciepła.
• Nieszczelności instalacji grzewczej.

Od Czego Zależy Częstotliwość Włączania Się Pompy Ciepła?

Częstotliwość włączania się pompy ciepła zależy od wielu czynników, w tym:

• Temperatury zewnętrznej: Im niższa temperatura zewnętrzna, tym częściej i dłużej pompa ciepła musi pracować, aby utrzymać zadaną temperaturę w pomieszczeniu.
• Zapotrzebowania na ciepło budynku: Im większe zapotrzebowanie na ciepło (np. w starszych, słabo izolowanych budynkach), tym częściej pompa ciepła będzie się włączać.
• Ustawień sterowania pompy ciepła: Krzywa grzewcza, temperatura zadana, tryb pracy – wszystkie te ustawienia wpływają na częstotliwość włączania się pompy ciepła.
• Rodzaju instalacji grzewczej: Ogrzewanie podłogowe charakteryzuje się większą pojemnością cieplną i mniejszą częstotliwością włączania pompy ciepła w porównaniu do grzejników.
• Bufora wody grzewczej: Zastosowanie bufora wody grzewczej może zmniejszyć częstotliwość włączania się pompy ciepła, stabilizując jej pracę.

Bufor Wody Grzewczej a Praca Pompy Ciepła

Bufor wody grzewczej to zbiornik akumulacyjny, który magazynuje ciepłą wodę wyprodukowaną przez pompę ciepła. Jego zastosowanie w instalacji z pompą ciepła przynosi szereg korzyści, m.in.:

• Stabilizacja pracy pompy ciepła: Bufor zmniejsza częstotliwość włączania i wyłączania sprężarki, wydłużając jej żywotność i poprawiając efektywność pracy.
• Zwiększenie wydajności systemu: Bufor pozwala na lepsze dopasowanie produkcji ciepła do aktualnego zapotrzebowania budynku, co przekłada się na oszczędność energii.
• Redukcja taktowania: Bufor zapobiega taktowanie pompy ciepła, gromadząc nadmiar ciepła i oddając je w okresach zwiększonego zapotrzebowania.
• Zwiększenie komfortu użytkowników: Bufor zapewnia bardziej stabilną temperaturę w pomieszczeniach i dostępność ciepłej wody użytkowej.
• Umożliwienie odszraniania parownika: Bufor magazynuje ciepło potrzebne do odszraniania parownika pompy ciepła w niskich temperaturach zewnętrznych.

Koszty Pomp Ciepła i Montażu

Koszt pompy ciepła zależy od wielu czynników, takich jak rodzaj pompy, jej moc, marka, funkcjonalność oraz koszty montażu. Inwestycja w pompę ciepła jest zazwyczaj wyższa niż w tradycyjny system grzewczy, ale w dłuższej perspektywie może przynieść znaczne oszczędności na kosztach ogrzewania.

Koszty Pomp Ciepła Powietrze-Powietrze

Pompy ciepła powietrze-powietrze są zazwyczaj najtańsze w zakupie i montażu. Cena urządzenia o mocy wystarczającej do ogrzania mieszkania o powierzchni 50 m² zaczyna się od około 6 000 - 10 000 PLN z montażem. Koszt może wzrosnąć w przypadku zakupu dodatkowego bojlera do ogrzewania wody użytkowej.

Koszty Pomp Ciepła Powietrze-Woda

Pompy ciepła powietrze-woda są droższe niż pompy powietrze-powietrze. Cena urządzenia z montażem, w zależności od mocy, waha się zazwyczaj od 35 000 PLN do 70 000 PLN. Koszt może być wyższy w przypadku bardziej zaawansowanych modeli i rozbudowanych systemów.

Koszty Gruntowych Pomp Ciepła

Gruntowe pompy ciepła są najdroższe w zakupie i montażu ze względu na konieczność wykonania prac ziemnych i instalacji kolektorów gruntowych. Cena urządzenia z montażem do domu o powierzchni 200 m² może wynosić od 70 000 PLN do nawet 120 000 PLN, a w przypadku mniejszych domów (50 m²) – od około 50 000 PLN. Jednak gruntowe pompy ciepła charakteryzują się najwyższą efektywnością i najniższymi kosztami eksploatacji w dłuższej perspektywie.

Często Zadawane Pytania (FAQ)

1. Jak często powinna włączać się pompa ciepła?
   Optymalnie, pompa ciepła powinna włączać się około 1-2 razy na godzinę. Częstsze włączanie i wyłączanie (taktowanie) może być niepożądane.
2. Czy mogę wyłączyć pompę obiegową na noc?
   Wyłączanie pompy obiegowej na noc nie jest zalecane, ponieważ może prowadzić do nierównomiernego rozprowadzenia ciepła i obniżenia komfortu cieplnego. Nowoczesne pompy obiegowe są energooszczędne i zużywają niewielkie ilości energii.
3. Co to jest taktowanie pompy ciepła?
   Taktowanie pompy ciepła to częste włączanie i wyłączanie sprężarki w krótkich odstępach czasu. Jest to niepożądane zjawisko, które może skrócić żywotność pompy i obniżyć jej efektywność.
4. Czy warto zainstalować bufor wody grzewczej z pompą ciepła?
   Tak, bufor wody grzewczej przynosi wiele korzyści, takich jak stabilizacja pracy pompy ciepła, redukcja taktowania, zwiększenie wydajności i komfortu użytkowania.
5. Jaki rodzaj pompy ciepła jest najtańszy?
   Najtańsze w zakupie i montażu są pompy ciepła powietrze-powietrze. Jednak w dłuższej perspektywie, gruntowe pompy ciepła mogą okazać się bardziej opłacalne ze względu na wyższą efektywność i niższe koszty eksploatacji.

Podsumowując, zarówno pompy obiegowe, jak i pompy ciepła są kluczowymi elementami nowoczesnych systemów HVAC. Wybór odpowiednich urządzeń, ich prawidłowy montaż i eksploatacja mają bezpośredni wpływ na komfort cieplny, oszczędność energii i koszty utrzymania budynku. Mamy nadzieję, że ten artykuł dostarczył Państwu wyczerpujących informacji na temat tych ważnych komponentów systemów grzewczych.
