Naczynie wzbiorcze CO: Budowa, rodzaje i dobór

W systemach centralnego ogrzewania, naczynie wzbiorcze odgrywa fundamentalną rolę, często niedocenianą, a jednak kluczową dla prawidłowego i bezpiecznego funkcjonowania całej instalacji. Ten pozornie niepozorny element chroni system przed nadmiernym wzrostem ciśnienia, kompensuje zmiany objętości wody i zapewnia stabilność pracy. Zrozumienie jego funkcji, rodzajów i zasad doboru jest niezbędne dla każdego właściciela domu z instalacją CO. W tym artykule kompleksowo omówimy naczynia wzbiorcze, wyjaśniając ich znaczenie, budowę, typy, sposób działania, a także doradzimy, jak prawidłowo je dobrać i zamontować.

Co to jest naczynie wzbiorcze i dlaczego jest tak ważne?

Naczynie wzbiorcze, zwane również naczyniem wyrównawczym, to zbiornik instalowany w systemie centralnego ogrzewania, którego głównym zadaniem jest kompensacja zmian objętości wody grzewczej wynikających z wahań temperatury. Woda, podgrzewając się, zwiększa swoją objętość, a ochładzając się – zmniejsza. Bez naczynia wzbiorczego, te zmiany objętości powodowałyby niebezpieczny wzrost lub spadek ciśnienia w instalacji, co mogłoby prowadzić do uszkodzeń rur, grzejników, kotła i innych komponentów systemu. Naczynie wzbiorcze, działając jako bufor, absorbuje te zmiany, utrzymując ciśnienie w bezpiecznym zakresie i chroniąc całą instalację przed awariami.

Jak działa naczynie wzbiorcze?

Zasada działania naczynia wzbiorczego opiera się na prostym mechanizmie fizycznym. Podczas pracy systemu CO, woda nagrzewa się i zwiększa swoją objętość. Ten nadmiar objętości jest kierowany do naczynia wzbiorczego. W zależności od typu naczynia, mechanizm kompensacji jest nieco inny:

• Naczynia wzbiorcze otwarte: Woda wpływająca do naczynia podnosi poziom wody w zbiorniku. Nadmiar wody może się przelewać rurą przelewową do kanalizacji, zapobiegając nadmiernemu wzrostowi ciśnienia.
• Naczynia wzbiorcze zamknięte (przeponowe): Woda wpływa do komory wodnej naczynia, oddzielonej elastyczną membraną od komory gazowej (zazwyczaj wypełnionej azotem lub powietrzem). Wzrost objętości wody powoduje ugięcie membrany i sprężenie gazu w komorze gazowej. Sprężony gaz działa jak poduszka, kompensując wzrost objętości wody i utrzymując ciśnienie w systemie na stabilnym poziomie. Gdy temperatura wody spada, gaz rozpręża się, wypychając wodę z powrotem do instalacji.

Rodzaje naczyń wzbiorczych

Naczynia wzbiorcze dzielą się na dwa główne typy:

Naczynia wzbiorcze otwarte

Naczynia wzbiorcze otwarte to tradycyjne rozwiązanie, stosowane głównie w starszych instalacjach centralnego ogrzewania, szczególnie tych z kotłami na paliwo stałe (węgiel, drewno) oraz kominkami z płaszczem wodnym. Charakteryzują się prostą konstrukcją – są to zazwyczaj otwarte zbiorniki, montowane w najwyższym punkcie instalacji, najczęściej na poddaszu lub w nieogrzewanym pomieszczeniu.

Zalety naczyń wzbiorczych otwartych:

• Prosta konstrukcja i niska cena.
• Bezpieczeństwo – w przypadku awarii i przegrzania systemu, nadmiar pary i wody może swobodnie ujść z otwartego zbiornika, minimalizując ryzyko eksplozji.

Wady naczyń wzbiorczych otwartych:

• Duże straty ciepła ze względu na otwartą powierzchnię wody i konieczność montażu w nieogrzewanym miejscu.
• Korozja instalacji – dostęp powietrza do wody sprzyja korozji elementów stalowych.
• Parowanie wody – konieczność regularnego uzupełniania wody w systemie.
• Ograniczenia estetyczne – konieczność widocznego montażu zbiornika w najwyższym punkcie.

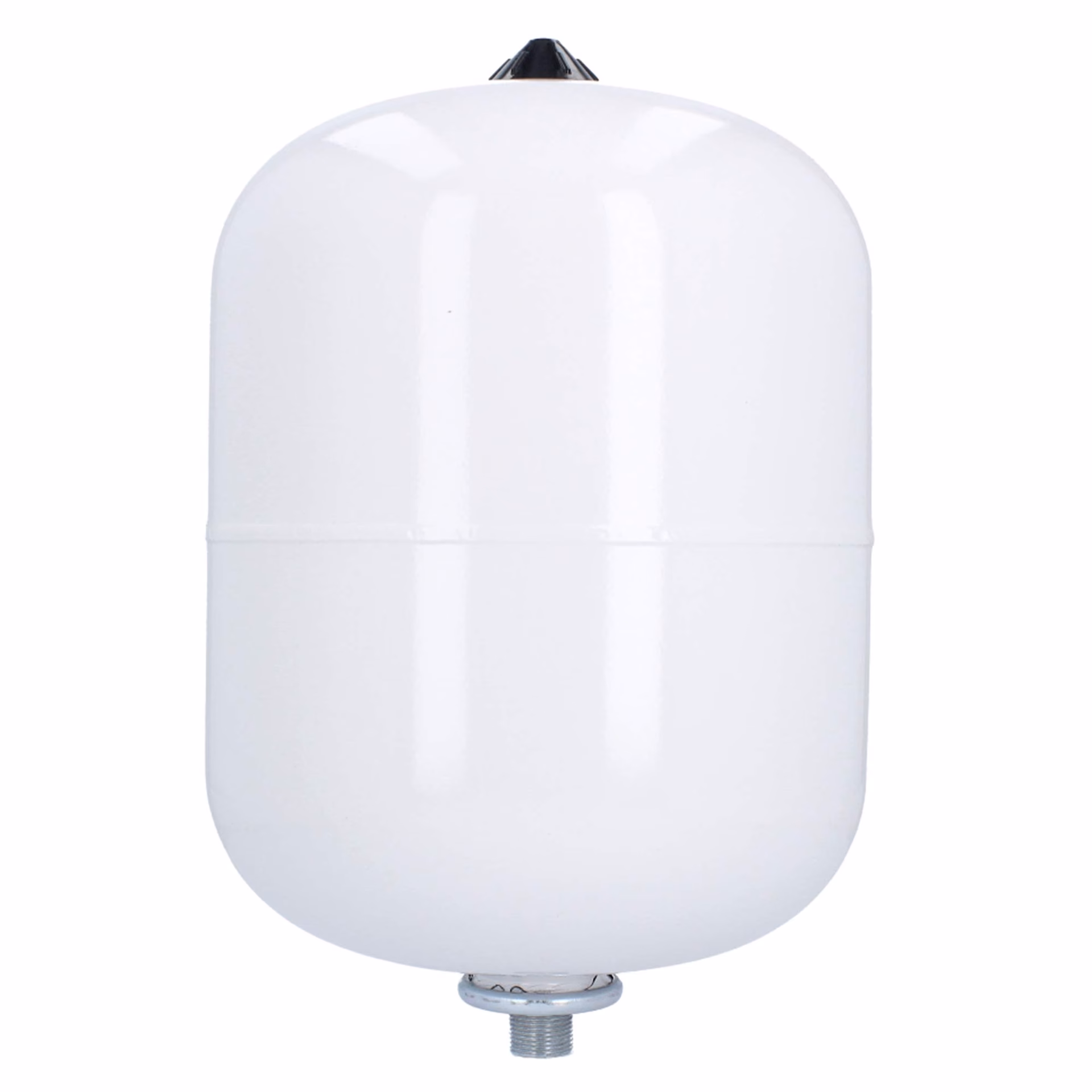

Naczynia wzbiorcze zamknięte (przeponowe)

Naczynia wzbiorcze zamknięte (przeponowe) to nowoczesne i coraz popularniejsze rozwiązanie, standard w instalacjach z kotłami gazowymi, olejowymi i pompami ciepła. Są to hermetycznie zamknięte zbiorniki, w których kompensacja objętości wody odbywa się za pomocą membrany oddzielającej wodę od gazu. Naczynia przeponowe mogą być montowane w dowolnym miejscu instalacji, niekoniecznie w najwyższym punkcie.

Zalety naczyń wzbiorczych zamkniętych:

• Brak strat ciepła – zbiornik jest zamknięty, co minimalizuje straty ciepła.
• Ochrona przed korozją – brak kontaktu wody z powietrzem ogranicza korozję.
• Brak parowania wody – system jest zamknięty, nie ma potrzeby uzupełniania wody (poza ewentualnymi wyciekami).
• Estetyka – możliwość montażu w dowolnym miejscu, np. w kotłowni, bez konieczności eksponowania zbiornika.
• Automatyzacja – system zamknięty jest bardziej automatyczny i mniej wymagający w obsłudze.

Wady naczyń wzbiorczych zamkniętych:

• Wyższa cena w porównaniu do naczyń otwartych.
• Potencjalnie wyższe ryzyko w przypadku awarii – w razie przegrzania systemu, wzrost ciśnienia może być gwałtowny, choć nowoczesne naczynia przeponowe są wyposażone w zawory bezpieczeństwa.
• Konieczność regularnej kontroli ciśnienia wstępnego w komorze gazowej.

Naczynia pływakowe

Naczynia pływakowe to specjalny rodzaj naczyń wyrównawczych, wyposażonych w pływak, podobny do tego w spłuczce toaletowej. Stosowane są głównie w instalacjach z kominkami z płaszczem wodnym. Pływak automatycznie uzupełnia wodę w instalacji, gdy jej poziom spadnie poniżej określonego poziomu, np. w wyniku parowania lub drobnych nieszczelności. Naczynia pływakowe łączą w sobie cechy naczyń otwartych (otwarty wlew wody) i zamkniętych (zamknięty system).

Jak podłączyć naczynie wzbiorcze?

Prawidłowe podłączenie naczynia wzbiorczego jest kluczowe dla bezpieczeństwa i efektywności systemu CO. Zaleca się korzystanie ze schematów podłączenia, które można znaleźć w dokumentacji technicznej kotła lub w Internecie. Ogólne zasady podłączenia:

• Naczynie wzbiorcze otwarte:
  • Montaż w najwyższym punkcie instalacji, powyżej najwyżej położonych grzejników.
  • Podłączenie do kotła rurą wznośną (bezpieczeństwa).
  • Podłączenie rury przelewowej do kanalizacji.
  • Podłączenie rury odpowietrzającej.
  • Zalecana średnica rur podłączeniowych: 1 cal.
  • Unikanie montażu armatury zamykającej na rurach bezpieczeństwa (wznośnej, przelewowej, odpowietrzającej).
• Naczynie wzbiorcze zamknięte (przeponowe):
  • Montaż na zasilaniu instalacji, przed pompą obiegową, w pobliżu kotła.
  • Możliwość montażu w dowolnym miejscu instalacji, niekoniecznie w najwyższym punkcie.
  • Podłączenie do instalacji za pomocą złączki lub zaworu.
  • Ważne jest ustawienie prawidłowego ciśnienia wstępnego w naczyniu, zgodnie z zaleceniami producenta (zwykle podane na tabliczce znamionowej).

Jak dobrać naczynie wzbiorcze?

Dobór odpowiedniego naczynia wzbiorczego zależy od kilku czynników:

• Rodzaj kotła: Kotły na paliwo stałe i kominki z płaszczem wodnym – naczynia otwarte lub specjalne naczynia przeponowe do układów otwartych. Kotły gazowe, olejowe i pompy ciepła – naczynia zamknięte (przeponowe).
• Objętość instalacji grzewczej: Pojemność naczynia wzbiorczego powinna być proporcjonalna do objętości wody w instalacji. Zwykle przyjmuje się, że pojemność naczynia przeponowego powinna wynosić minimum 4% objętości wody w układzie grzewczym. W przypadku naczyń otwartych, pojemność powinna być większa, aby pomieścić przyrost objętości wody i zapewnić rezerwę.
• Ciśnienie robocze instalacji: Naczynie wzbiorcze musi być przystosowane do maksymalnego ciśnienia roboczego instalacji.
• Ciśnienie wstępne (dla naczyń przeponowych): Należy ustawić ciśnienie wstępne zgodnie z zaleceniami producenta, uwzględniając wysokość instalacji i ciśnienie statyczne.

Orientacyjny wzór na obliczenie minimalnej pojemności naczynia zamkniętego:

Vc = Vu x (p max + 1)/(pmax - p)

Gdzie:

• Vc – minimalna pojemność naczynia wzbiorczego [l]
• Vu – objętość wody w instalacji [l]
• p max – maksymalne ciśnienie obliczeniowe instalacji [bar]
• p – ciśnienie wstępne w naczyniu [bar]

Przykład: Dla instalacji o objętości wody 100 litrów, maksymalnym ciśnieniu 3 bar i ciśnieniu wstępnym 1,5 bar, minimalna pojemność naczynia wynosi: Vc = 100 x (3 + 1)/(3 - 1.5) = 266.67 litra. W praktyce, wybiera się naczynie o standardowej pojemności, np. 35 litrów.

Warto pamiętać: Dobór naczynia wzbiorczego najlepiej powierzyć specjalistom – instalatorowi lub sprzedawcy urządzeń grzewczych. Prawidłowo dobrany zbiornik to gwarancja bezpieczeństwa i długotrwałej pracy instalacji.

Zalety stosowania naczynia wzbiorczego

Stosowanie naczynia wzbiorczego w instalacji centralnego ogrzewania przynosi szereg korzyści:

• Stabilizacja ciśnienia: Utrzymanie stałego ciśnienia w systemie, zapobiegające awariom i uszkodzeniom.
• Ochrona instalacji: Zabezpieczenie przed nadmiernym wzrostem ciśnienia i rozrywaniem rur.
• Wydłużenie żywotności instalacji: Redukcja naprężeń w elementach instalacji wynikających z wahań ciśnienia.
• Bezpieczeństwo: Minimalizacja ryzyka awarii i wycieków.
• Efektywność ogrzewania: Stabilne ciśnienie i prawidłowe działanie systemu wpływają na efektywność ogrzewania.

Najczęściej zadawane pytania (FAQ)

Jakie powinno być ciśnienie w naczyniu wzbiorczym?

Ciśnienie wstępne w naczyniu przeponowym powinno być ustawione zgodnie z zaleceniami producenta, zazwyczaj w zakresie 1-2 bar. Ciśnienie robocze w instalacji CO zazwyczaj wynosi 1,5-2 bar.

Czy naczynie wzbiorcze może zamarznąć?

Tak, naczynie wzbiorcze, szczególnie otwarte, może zamarznąć w nieogrzewanym pomieszczeniu. Należy je zabezpieczyć przed zamarzaniem, np. poprzez izolację lub zastosowanie grzałki.

Jak sprawdzić ciśnienie w naczyniu wzbiorczym?

Ciśnienie w naczyniu przeponowym można sprawdzić za pomocą manometru, podłączonego do zaworu na naczyniu. Należy to robić regularnie, np. raz w roku.

Jak często wymieniać naczynie wzbiorcze?

Żywotność naczynia wzbiorczego zależy od jakości wykonania i warunków pracy. Zwykle wynosi kilkanaście lat. W przypadku uszkodzenia membrany lub korozji, naczynie należy wymienić.

Ile kosztuje naczynie wzbiorcze?

Cena naczynia wzbiorczego zależy od pojemności, typu (otwarte/zamknięte), producenta i materiału. Ceny zaczynają się od kilkudziesięciu złotych za małe naczynia przeponowe, do kilkuset złotych za większe i bardziej zaawansowane modele.

Podsumowując, naczynie wzbiorcze jest niezbędnym elementem każdej instalacji centralnego ogrzewania. Jego prawidłowy dobór, montaż i eksploatacja gwarantują bezpieczeństwo, wydajność i długotrwałą pracę całego systemu. Pamiętajmy o regularnej kontroli i konserwacji naczynia wzbiorczego, aby cieszyć się ciepłem w domu przez wiele lat.
