Jak prawidłowo zamontować zawór zwrotny? Poradnik eksperta.

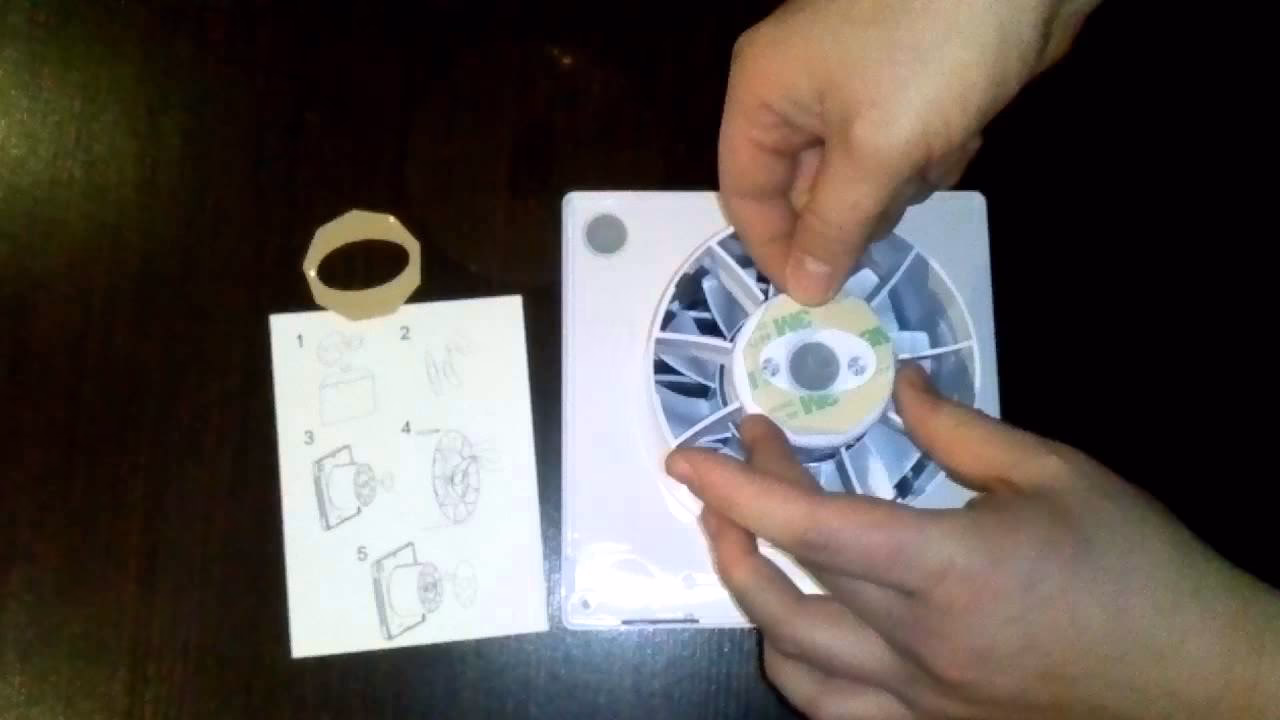

Zawory zwrotne są nieodzownym elementem każdej instalacji HVAC, chroniącym system przed cofaniem sięMedium i zapewniającym jego prawidłowe i efektywne działanie. Prawidłowy montaż zaworu zwrotnego ma kluczowe znaczenie dla jego skuteczności i długowieczności. W tym artykule omówimy, jak prawidłowo zamontować zawór zwrotny, opierając się na zaleceniach Stowarzyszenia Standaryzacji Producentów Zaworów i Armatury Przemysłowej (MSS SP-92), aby zapewnić optymalną pracę Twojej instalacji.

Czym jest zawór zwrotny i dlaczego jest tak ważny?

Zawór zwrotny, znany również jako zawór jednokierunkowy lub zwrotny, to rodzaj zaworu, który umożliwia przepływMedium tylko w jednym kierunku, automatycznie blokując przepływ w kierunku przeciwnym. Jest to element samoczynny, co oznacza, że działa bez zewnętrznego sterowania, wykorzystując ciśnienieMedium do otwierania i zamykania.

Zawory zwrotne pełnią szereg istotnych funkcji w systemach HVAC, między innymi:

• Zapobieganie cofaniu sięMedium: Jest to ich podstawowa funkcja. Chronią pompy, kotły i inne urządzenia przed uszkodzeniem spowodowanym przepływem wstecznym.
• Utrzymanie ciśnienia w instalacji: Zapobiegają spadkom ciśnienia spowodowanym cofaniem sięMedium, co jest szczególnie ważne w instalacjach grzewczych i ciepłej wody użytkowej.
• Ochrona przed zanieczyszczeniem: W systemach wodociągowych chronią źródło wody przed zanieczyszczeniem w wyniku cofnięcia się wody z instalacji.
• Poprawa efektywności energetycznej: Zapewniając jednokierunkowy przepływ, optymalizują pracę systemu i minimalizują straty energii.

Bez zaworów zwrotnych, wiele systemów HVAC byłoby narażonych na awarie, obniżoną wydajność i potencjalne uszkodzenia. Dlatego tak ważne jest ich prawidłowe dobranie i, co kluczowe, prawidłowy montaż.

Przepływ laminarny a turbulentny: Klucz do prawidłowego działania zaworu zwrotnego

Aby zawór zwrotny działał prawidłowo i niezawodnie, kluczowe jest zapewnienie przepływu laminarnegoMedium w jego pobliżu, szczególnie po stronie wylotowej. Czym różni się przepływ laminarny od turbulentnego?

• Przepływ laminarny: Charakteryzuje się uporządkowanym ruchem warstwMedium, które przemieszczają się równolegle do siebie. Jest to przepływ spokojny, bez zawirowań i chaotycznych ruchów.
• Przepływ turbulentny: Jest to przepływ chaotyczny, z licznymi zawirowaniami, wirami i nieregularnymi ruchamiMedium. Powstaje zazwyczaj przy wyższych prędkościach przepływu, zmianach kierunku rurociągu lub przeszkodach w przepływie.

Dlaczego przepływ laminarny jest tak ważny dla zaworów zwrotnych? Przede wszystkim dlatego, że zawory zwrotne, szczególnie te sprężynowe, są wrażliwe na zaburzenia przepływu. Turbulencje mogą powodować:

• Przedwczesne zużycie zaworu: Turbulentny przepływ wywołuje wibracje i naprężenia w elementach zaworu, co przyspiesza ich zużycie i może prowadzić do awarii.
• Hałas i wibracje: Turbulencje generują hałas i wibracje w instalacji, co jest niekomfortowe i może wskazywać na nieprawidłową pracę systemu.
• Nieprawidłowe zamykanie zaworu: Turbulencje mogą utrudniać prawidłowe i szczelne zamknięcie zaworu, co prowadzi do przecieków i cofania sięMedium.
• Zmniejszoną efektywność: Turbulentny przepływ zwiększa opory przepływu, co obniża efektywność energetyczną całej instalacji.

Dlatego, aby zapewnić długotrwałą i bezproblemową pracę zaworu zwrotnego, należy unikać turbulencji w jego bezpośrednim sąsiedztwie, a w szczególności po stronie wylotowej.

Zalecenia MSS SP-92: Standard branżowy dla montażu zaworów zwrotnych

Stowarzyszenie Standaryzacji Producentów Zaworów i Armatury Przemysłowej (MSS) opracowało standard MSS SP-92, który zawiera zalecenia dotyczące prawidłowego montażu zaworów zwrotnych. Standard ten, oparty na wieloletnich doświadczeniach i badaniach, ma na celu zapewnienie optymalnych warunków pracy zaworów zwrotnych i minimalizację ryzyka problemów związanych z turbulentnym przepływem.

Kluczowym zaleceniem MSS SP-92 jest zachowanie odpowiednich odległości prostego rurociągu przed i za zaworem zwrotnym, szczególnie po stronie wylotowej, w stosunku do elementów instalacji, które mogą generować turbulencje. Zalecane odległości to:

• Co najmniej 10 średnic rury prostej po stronie wylotowej od trójników, złączek, zwężek, pomp i innych elementów generujących silne turbulencje.
• Co najmniej 5 średnic rury prostej po stronie wylotowej od kolanek i łuków.

Dlaczego te odległości są tak istotne? Chodzi o zapewnienie wystarczającej długości prostego rurociągu, aby przepływ turbulentny, który powstaje za przeszkodami takimi jak kolanka, trójniki czy pompy, miał czas na ustabilizowanie się i przekształcenie w przepływ laminarny zanimMedium dotrze do zaworu zwrotnego. Im większa odległość, tym większa szansa na wyeliminowanie turbulencji.

Należy pamiętać, że średnica rury, o której mowa w zaleceniach, to średnica nominalna rury w miejscu montażu zaworu. Na przykład, jeśli montujemy zawór zwrotny na rurze o średnicy 2 cali, to 10 średnic rury to 20 cali, a 5 średnic rury to 10 cali.

Zalecenia MSS SP-92 dotyczą przede wszystkim strony wylotowej zaworu, ponieważ turbulencje po stronie wylotowej mają większy wpływ na jego pracę. Jednak, w miarę możliwości, warto również zachować pewną minimalną długość prostego rurociągu przed zaworem, szczególnie jeśli bezpośrednio przed nim znajdują się elementy generujące turbulencje.

Praktyczne wskazówki dotyczące montażu zaworu zwrotnego

Oprócz przestrzegania zaleceń MSS SP-92 dotyczących odległości prostego rurociągu, warto wziąć pod uwagę kilka innych praktycznych wskazówek, które pomogą w prawidłowym montażu zaworu zwrotnego:

• Kierunek przepływu: Upewnij się, że zawór zwrotny jest zamontowany zgodnie z kierunkiem przepływuMedium wskazanym na korpusie zaworu (zazwyczaj strzałką). Nieprawidłowy kierunek montażu uniemożliwi prawidłową pracę zaworu.
• Orientacja zaworu: Niektóre typy zaworów zwrotnych (np. kulowe) mogą być montowane w dowolnej pozycji (poziomej, pionowej, skośnej). Inne (np. klapowe) mają preferowaną orientację (zazwyczaj poziomą lub pionową przepływem do góry). Sprawdź instrukcję producenta, aby upewnić się, że zawór jest montowany w odpowiedniej pozycji.
• Dostępność do konserwacji: Zamontuj zawór w miejscu łatwo dostępnym do konserwacji, kontroli i ewentualnej wymiany. Unikaj montażu w trudno dostępnych miejscach, za ścianami lub pod podłogą, chyba że jest to absolutnie konieczne.
• Podparcie rurociągu: Upewnij się, że rurociąg w miejscu montażu zaworu jest odpowiednio podparty, aby uniknąć naprężeń i obciążeń przenoszonych na zawór. Szczególnie ważne jest to w przypadku większych zaworów i rurociągów.
• Czystość instalacji: Przed montażem zaworu upewnij się, że rurociąg jest czysty i wolny od zanieczyszczeń (opiłki, rdza, piasek). Zanieczyszczenia mogą uszkodzić uszczelnienia zaworu i uniemożliwić jego prawidłową pracę. Warto przepłukać instalację przed montażem zaworu.
• Odpowiedni typ zaworu: Dobierz odpowiedni typ zaworu zwrotnego doMedium, ciśnienia, temperatury i charakterystyki przepływu w instalacji. Różne typy zaworów (kulowe, klapowe, grzybkowe, membranowe) mają różne charakterystyki i zastosowania.
• Materiały konstrukcyjne: Upewnij się, że materiały konstrukcyjne zaworu są kompatybilne zMedium i warunkami pracy w instalacji. Niewłaściwy dobór materiałów może prowadzić do korozji i awarii zaworu.

Konsekwencje nieprawidłowego montażu zaworu zwrotnego

Nieprzestrzeganie zaleceń dotyczących montażu zaworów zwrotnych, a w szczególności zaleceń MSS SP-92 dotyczących odległości prostego rurociągu, może prowadzić do szeregu problemów i negatywnych konsekwencji:

• Hałas i wibracje: Turbulentny przepływ wywołany nieprawidłowym montażem może generować hałas i wibracje w instalacji, co jest uciążliwe i może wskazywać na problemy z systemem.
• Przedwczesne zużycie zaworu: Turbulencje i wibracje przyspieszają zużycie elementów zaworu, skracając jego żywotność i zwiększając ryzyko awarii.
• Nieszczelność i przecieki: Turbulentny przepływ może uniemożliwić prawidłowe i szczelne zamknięcie zaworu, prowadząc do przecieków i cofania sięMedium.
• Zmniejszona efektywność energetyczna: Turbulentny przepływ zwiększa opory przepływu, co obniża efektywność energetyczną całej instalacji i zwiększa koszty eksploatacji.
• Awaria systemu: W skrajnych przypadkach nieprawidłowy montaż zaworu zwrotnego może doprowadzić do poważnych awarii systemu, uszkodzenia urządzeń (np. pomp) lub wyciekówMedium.

Dlatego tak ważne jest, aby poświęcić odpowiednią uwagę prawidłowemu montażowi zaworu zwrotnego i przestrzegać zaleceń ekspertów i standardów branżowych, takich jak MSS SP-92.

Najczęściej zadawane pytania (FAQ) dotyczące montażu zaworów zwrotnych

Czy mogę zamontować zawór zwrotny pionowo?

Tak, wiele typów zaworów zwrotnych można montować pionowo, ale należy upewnić się, że wybrany typ zaworu jest do tego przeznaczony i zamontować go zgodnie z instrukcją producenta. Niektóre zawory klapowe mogą wymagać montażu z przepływem do góry w instalacjach pionowych.

Co zrobić, jeśli nie mam wystarczająco długiego prostego rurociągu?

W idealnej sytuacji należy dążyć do zachowania zalecanych odległości prostego rurociągu. Jeśli jednak jest to niemożliwe, należy spróbować zminimalizować turbulencje poprzez zastosowanie elementów wygładzających przepływ (np. prostownic przepływu) lub wybór mniej wrażliwego na turbulencje typu zaworu zwrotnego. Warto skonsultować się z ekspertem.

Czy zalecenia MSS SP-92 dotyczą wszystkich typów zaworów zwrotnych?

Zalecenia MSS SP-92 są ogólne i mają zastosowanie do większości typów zaworów zwrotnych. Jednak w przypadku specyficznych typów zaworów lub nietypowych instalacji, zawsze warto sprawdzić zalecenia producenta i skonsultować się z ekspertem.

Jak sprawdzić, czy zawór zwrotny działa prawidłowo po montażu?

Po montażu zaworu zwrotnego należy przeprowadzić test funkcjonalny, aby upewnić się, że działa on prawidłowo. Test polega na sprawdzeniu, czy przepływMedium jest możliwy tylko w jednym kierunku i czy zawór szczelnie zamyka przepływ w kierunku przeciwnym. Można to zrobić poprzez obserwację manometrów lub przepływomierzy zainstalowanych przed i za zaworem.

Pamiętaj, że prawidłowy montaż zaworu zwrotnego to inwestycja w długotrwałą i bezproblemową pracę Twojej instalacji HVAC. Przestrzeganie zaleceń ekspertów i standardów branżowych, takich jak MSS SP-92, pomoże Ci uniknąć problemów i cieszyć się efektywnym i niezawodnym systemem.
