Zawór 4-drogowy HVAC: Klucz do Efektywnego Ogrzewania

Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) są niezbędne dla komfortu w naszych domach i biurach, szczególnie w regionach o ekstremalnych warunkach pogodowych. Kluczowym elementem wielu systemów HVAC jest zawór 4-drogowy. Ten niepozorny komponent odgrywa zasadniczą rolę w regulacji temperatury, kontrolując przepływ czynnika chłodniczego w systemie. W tym kompleksowym przewodniku przyjrzymy się bliżej działaniu zaworu 4-drogowego, jego znaczeniu w systemach HVAC oraz temu, jak przyczynia się do efektywnego ogrzewania i chłodzenia.

Zrozumienie Systemów HVAC

Zanim zagłębimy się w szczegóły zaworu 4-drogowego, warto zrozumieć podstawy systemów HVAC. Systemy te mają za zadanie zapewnić komfort termiczny i akceptowalną jakość powietrza w pomieszczeniach. Osiągają to poprzez trzy główne funkcje: ogrzewanie, chłodzenie i cyrkulację powietrza. Sercem wielu systemów HVAC jest pompa ciepła lub klimatyzator, które wykorzystują czynnik chłodniczy do przenoszenia ciepła do lub z przestrzeni wewnętrznej.

Rola Czynnika Chłodniczego

Czynnik chłodniczy to substancja o niskiej temperaturze wrzenia, co pozwala na zmianę stanu skupienia (z cieczy w gaz i odwrotnie) w dogodnych temperaturach. Ta właściwość jest wykorzystywana w systemach HVAC do pochłaniania ciepła z jednego obszaru i uwalniania go w innym. Podróż czynnika chłodniczego, napędzana zmianami ciśnienia i temperatury, jest miejscem, w którym zawór 4-drogowy odgrywa kluczową rolę.

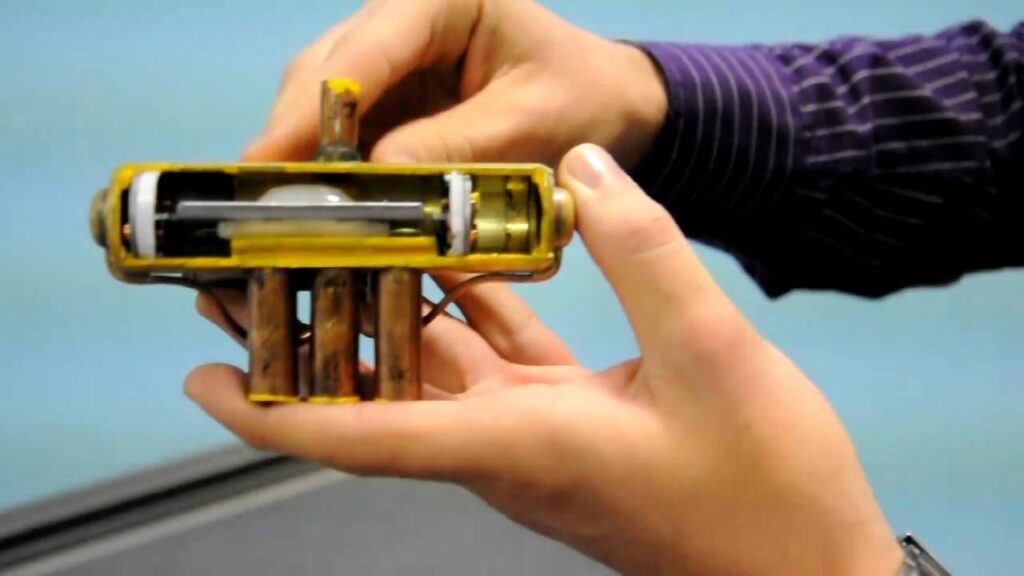

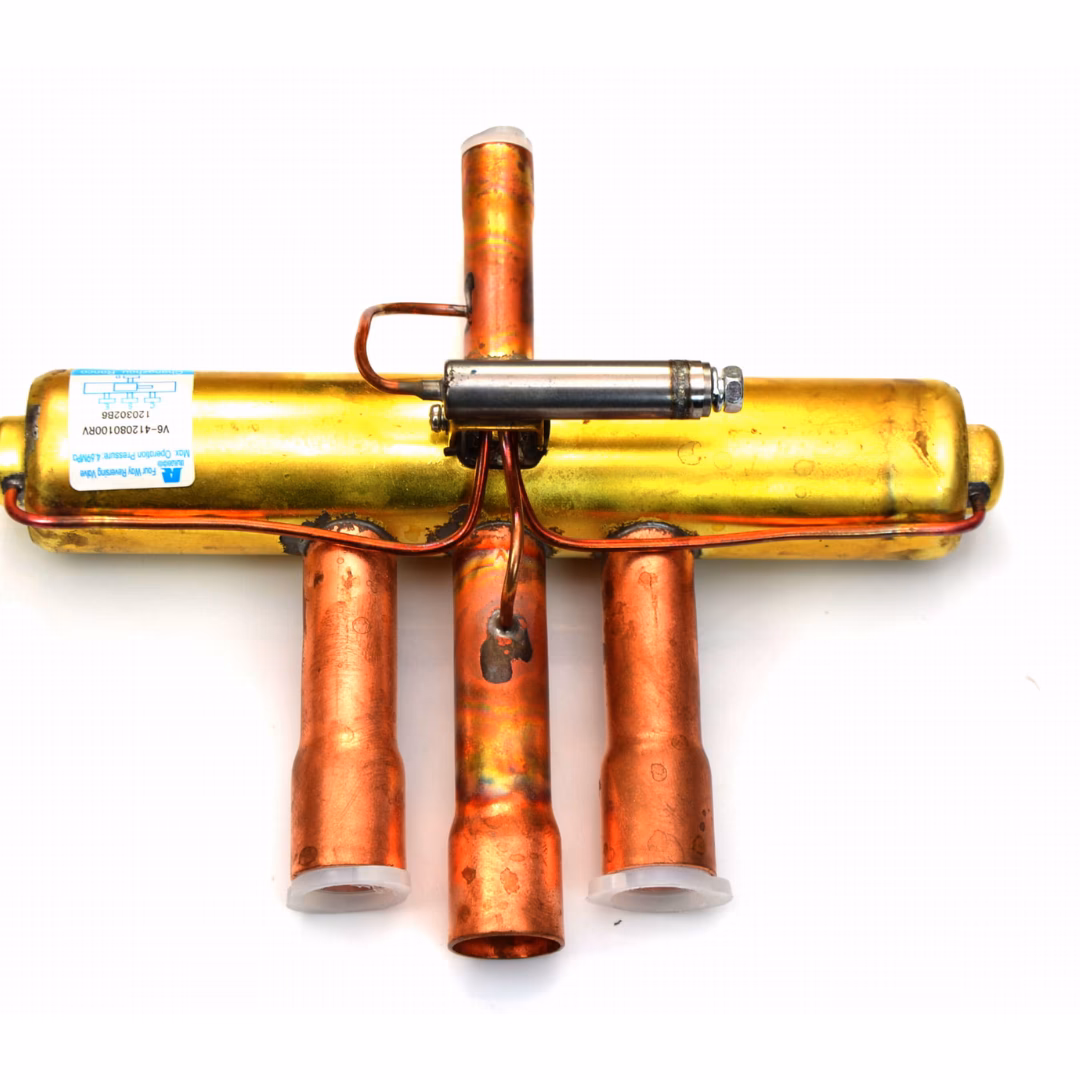

Co to jest Zawór 4-Drogowy?

Zawór 4-drogowy, często spotykany w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), to rodzaj zaworu, który kontroluje kierunek przepływu czynnika chłodniczego w systemie. Zawór ten jest kluczowy w systemach takich jak pompy ciepła, które zapewniają zarówno funkcje grzania, jak i chłodzenia.

Główną funkcją zaworu 4-drogowego jest odwracanie przepływu czynnika chłodniczego, co umożliwia systemowi HVAC przełączanie się między trybami ogrzewania i chłodzenia. W trybie chłodzenia zawór kieruje czynnik chłodniczy do wewnętrznej cewki, gdzie pochłania on ciepło z powietrza w pomieszczeniu, tym samym je chłodząc. Następnie czynnik chłodniczy przemieszcza się do zewnętrznej cewki, aby uwolnić pochłonięte ciepło. W trybie ogrzewania proces ten jest odwrócony: czynnik chłodniczy pochłania ciepło z powietrza zewnętrznego na zewnętrznej cewce i uwalnia je wewnątrz pomieszczenia na cewce wewnętrznej.

Ta zdolność do odwracania przepływu czynnika chłodniczego czyni pompy ciepła wszechstronnymi i wydajnymi zarówno do ogrzewania, jak i chłodzenia, w zależności od pory roku i wymagań użytkownika. Działanie zaworu 4-drogowego jest zazwyczaj kontrolowane przez termostat systemu HVAC i jest krytycznym elementem dla ogólnej funkcjonalności systemu.

Zawór Czterodrogowy w Systemach Grzewczych

W systemach grzewczych, zawór czterodrogowy, często nazywany mieszaczem czterodrogowym, pełni nieco inną, ale równie ważną rolę. Jego głównym zadaniem jest regulacja temperatury wody zasilającej instalację centralnego ogrzewania (CO). Umożliwia on mieszanie gorącej wody zasilającej kocioł z chłodniejszą wodą powrotną z instalacji, co pozwala na utrzymanie optymalnej temperatury pracy kotła i ochronę przed zbyt niską temperaturą powrotu, która mogłaby prowadzić do korozji niskotemperaturowej.

Zastosowanie Zaworu Czterodrogowego w Ogrzewaniu:

• Ochrona kotła na paliwo stałe: W kotłach na paliwo stałe zawór czterodrogowy zapobiega zbyt szybkiemu schładzaniu wody powrotnej, co minimalizuje ryzyko szoku termicznego i korozji.
• Stabilizacja temperatury: Utrzymuje stałą temperaturę wody zasilającej instalację, zapewniając równomierne ogrzewanie pomieszczeń.
• Efektywność energetyczna: Poprzez optymalizację temperatury pracy kotła, zawór czterodrogowy przyczynia się do zwiększenia efektywności energetycznej całego systemu grzewczego.
• Systemy z pompami ciepła i kolektorami słonecznymi: Umożliwia efektywne zarządzanie ciepłem w bardziej złożonych systemach, integrujących różne źródła ciepła.

Budowa Zaworu Czterodrogowego

Konstrukcja zaworu czterodrogowego opiera się na kilku kluczowych elementach:

• Korpus: Najczęściej wykonany z mosiądzu, stali nierdzewnej lub żeliwa, zapewniający trwałość i odporność na wysokie temperatury i ciśnienie.
• Przegroda obrotowa (wirnik): Umieszczona wewnątrz korpusu, kontroluje przepływ medium między portami.
• Trzpień: Łączy przegrodę z siłownikiem (w zaworach z siłownikiem) lub mechanizmem ręcznym, umożliwiając sterowanie.
• Uszczelki: Zapewniają szczelność połączeń, zapobiegając wyciekom.
• Porty: Cztery porty (zasilający, powrotny i dwa wyjściowe) umożliwiają podłączenie do instalacji.

Zasada Działania Zaworu Czterodrogowego

Zasada działania zaworu 4-drogowego polega na kontrolowanym mieszaniu lub rozdzielaniu dwóch strumieni medium. Obrotowa przegroda wewnątrz zaworu, sterowana ręcznie lub za pomocą siłownika, kieruje przepływem medium między czterema portami. Poprzez zmianę położenia przegrody, zawór może mieszać ciepłą wodę z zimną lub kierować medium w określonym kierunku, w zależności od potrzeb systemu.

Zawór Czterodrogowy z Siłownikiem

Zawór czterodrogowy z siłownikiem oferuje automatyczną regulację, co jest szczególnie przydatne w zaawansowanych systemach grzewczych i chłodniczych. Siłownik umożliwia precyzyjne sterowanie zaworem przez system automatyki budynkowej, dostosowując przepływ medium do zmieniających się warunków i zapotrzebowania na ciepło lub chłód. Jest to idealne rozwiązanie tam, gdzie wymagana jest dynamiczna i precyzyjna kontrola temperatury.

Przykłady Zastosowania Zaworu Czterodrogowego z Siłownikiem:

• Systemy CO z kotłami na paliwo stałe: Automatyczna regulacja temperatury wody powrotnej, ochrona kotła i optymalizacja spalania.
• Instalacje z pompami ciepła: Automatyczne przełączanie między trybem grzania i chłodzenia, optymalizacja pracy pompy ciepła.
• Instalacje kaskadowe: Zarządzanie przepływem ciepła z różnych źródeł (np. kocioł i pompa ciepła) w zależności od potrzeb.

Zawór Czterodrogowy vs. Trójdrogowy

Zawór czterodrogowy jest alternatywą dla zaworu trójdrogowego, który jest częściej spotykany w systemach CO i CWU. Chociaż wiele systemów grzewczych mogłoby teoretycznie działać z oboma typami zaworów, ich zamienne stosowanie wymaga znacznych zmian w projekcie instalacji. Zawór trójdrogowy jest prostszy w budowie, ale mniej funkcjonalny niż czterodrogowy, oferując mniejsze możliwości regulacji.

Jak Optymalnie Ustawić Zawór Czterodrogowy?

Aby zawór czterodrogowy działał optymalnie, należy dostosować jego ustawienia do specyfiki instalacji. Kluczowe kroki to:

1. Określenie temperatury zadanej: Ustal optymalną temperaturę wody zasilającej i powrotnej dla danego systemu.
2. Wstępne ustawienie pozycji zaworu: Ustaw zawór w pozycji mieszania wody zasilającej i powrotnej w odpowiednich proporcjach.
3. Kalibracja siłownika (jeśli występuje): Skalibruj siłownik, aby precyzyjnie reagował na sygnały sterujące.
4. Testowanie pracy zaworu: Przeprowadź testy w różnych warunkach pracy systemu i dostosuj ustawienia w razie potrzeby.

Schemat Podłączenia Zaworu Czterodrogowego

Prawidłowe podłączenie zaworu czterodrogowego jest kluczowe dla jego poprawnego działania. Zawór montuje się zazwyczaj na rurze powrotnej, między źródłem ciepła a systemem rozdziału ciepła. Podłącz rury zasilające i powrotne do odpowiednich portów zaworu, a następnie podłącz wyjścia zaworu do systemu grzewczego. Upewnij się, że wszystkie połączenia są szczelne.

Minimalne Otwarcie Zaworu Czterodrogowego

Zaleca się, aby zawór czterodrogowy nigdy nie był całkowicie zamknięty. Minimalne otwarcie powinno wynosić co najmniej 10-20%, aby zapewnić stabilny przepływ medium i uniknąć problemów z cyrkulacją. Właściwe ustawienie minimalnego otwarcia i czasu reakcji zaworu jest kluczowe dla efektywności i niezawodności systemu.

Podsumowanie

Zawór czterodrogowy jest niezbędnym elementem nowoczesnych systemów HVAC i centralnego ogrzewania. Jego zdolność do precyzyjnej regulacji przepływu medium i temperatury, zarówno w systemach chłodniczych, jak i grzewczych, czyni go kluczowym komponentem dla efektywności energetycznej, komfortu termicznego i trwałości instalacji. Zrozumienie jego działania i prawidłowe ustawienie pozwala na pełne wykorzystanie potencjału systemów HVAC i grzewczych, zapewniając optymalne warunki w każdym pomieszczeniu.
