Niezbędne elementy szafy rack - co musisz wiedzieć?

Szafy rack, znane również jako szafy serwerowe lub krosownicze, stanowią fundament nowoczesnej infrastruktury IT, telekomunikacyjnej i przemysłowej. Choć często kojarzone są z serwerowniami, ich zastosowanie jest znacznie szersze – od studiów nagraniowych, przez pomieszczenia przemysłowe, aż po energetykę i teletechnikę. Aby szafa rack spełniała swoje zadanie, kluczowe jest jej odpowiednie wyposażenie. W tym artykule przyjrzymy się bliżej niezbędnym elementom, które powinny znaleźć się w każdej profesjonalnej szafie rack, zapewniając jej funkcjonalność, bezpieczeństwo i łatwość zarządzania.

Patch panel – serce zarządzania kablami

Patch panel, inaczej panel krosowniczy lub rozdzielczy, to absolutna podstawa każdej szafy rack. Działa jak centralny punkt dystrybucji i zarządzania okablowaniem sieciowym. Wyobraź sobie patch panel jako rodzaj tablicy rozdzielczej dla kabli – umożliwia on łatwe i przejrzyste podłączanie oraz przełączanie połączeń sieciowych.

Jego główna funkcja to ułatwienie zarządzania architekturą sieciową. Jako pasywny element sieci komputerowej i telekomunikacyjnej, patch panel służy do terminowania kabli skrętkowych, zarówno tych prowadzonych w poziomie (np. w podłodze lub suficie), jak i pionie (np. między piętrami budynku). Dzięki niemu podłączenie urządzeń aktywnych, takich jak switche, routery czy serwery, staje się proste i intuicyjne.

Zalety stosowania patch paneli:

• Organizacja okablowania: Patch panel wprowadza porządek w plątaninie kabli, ułatwiając identyfikację i śledzenie połączeń.
• Łatwość modyfikacji sieci: Przenoszenie, dodawanie lub usuwanie połączeń jest szybkie i proste – wystarczy przepiąć kabel na patch panelu, bez konieczności manipulowania bezpośrednio przy urządzeniach aktywnych.
• Redukcja ryzyka uszkodzeń: Częste przepinanie kabli bezpośrednio do urządzeń aktywnych może prowadzić do uszkodzenia portów. Patch panel chroni te porty, absorbując większość manipulacji.
• Profesjonalny wygląd: Szafa rack wyposażona w patch panel prezentuje się estetycznie i profesjonalnie, co ma znaczenie szczególnie w serwerowniach i centrach danych.

Wybierając patch panel, należy zwrócić uwagę na jego typ złączy (np. RJ45 dla sieci Ethernet, światłowodowe) oraz liczbę portów, dostosowaną do potrzeb danej instalacji.

Listwy zasilające PDU – dystrybucja energii w szafie rack

Kolejnym kluczowym elementem wyposażenia szafy rack są listwy zasilające PDU (Power Distribution Unit). W szafie rack znajduje się zazwyczaj wiele urządzeń elektronicznych, każde z nich potrzebuje zasilania. Listwy PDU to specjalistyczne listwy, które umożliwiają bezpieczne i efektywne rozprowadzenie energii elektrycznej do wszystkich urządzeń IT znajdujących się w szafie.

Listwy PDU są zaprojektowane z myślą o wymaganiach sieci teletechnicznych i teleinformatycznych. Stanowią ostatnie ogniwo zasilania w tych sieciach, zapewniając stabilne i niezawodne dostarczanie energii. Dostępne są różne rodzaje listew PDU, różniące się:

• Liczbą i typem gniazd: Można wybrać listwy z różną liczbą gniazd (od kilku do kilkudziesięciu) oraz z różnymi typami gniazd (np. standardowe gniazda Schuko, gniazda IEC C13/C14).
• Maksymalnym obciążeniem: Listwy PDU mają określoną maksymalną moc, jaką mogą dostarczyć. Należy dobrać listwę o odpowiednim obciążeniu, aby uniknąć przeciążenia i awarii.
• Funkcjami dodatkowymi: Niektóre listwy PDU oferują dodatkowe funkcje, takie jak monitorowanie zużycia energii, zdalne zarządzanie gniazdami (włączanie/wyłączanie), ochrona przeciwprzepięciowa, czy pomiar temperatury i wilgotności.
• Sposobem montażu: Listwy PDU są zazwyczaj przeznaczone do montażu w szafie rack (np. poziomo lub pionowo), ale dostępne są również listwy do montażu poza szafą.

Dlaczego warto stosować listwy PDU?

• Bezpieczeństwo: Listwy PDU są wyposażone w zabezpieczenia przed przeciążeniem i zwarciem, chroniąc urządzenia przed uszkodzeniem.
• Zarządzanie energią: Zaawansowane listwy PDU umożliwiają monitorowanie i zarządzanie zużyciem energii, co pozwala na optymalizację kosztów i identyfikację potencjalnych problemów.
• Porządek: Listwy PDU pomagają utrzymać porządek w okablowaniu zasilającym, eliminując plątaninę kabli i ułatwiając dostęp do poszczególnych urządzeń.

Półki i szuflady – przechowywanie sprzętu w szafie rack

Szafa rack to nie tylko miejsce na urządzenia montowane w standardzie rack 19 cali. Często konieczne jest przechowywanie w niej również innego rodzaju sprzętu IT, takiego jak routery, modemy, zasilacze, czy narzędzia serwisowe. W tym celu szafy rack wyposaża się w półki i szuflady.

Półki rackowe są dostępne w różnych rozmiarach i typach. Mogą być:

• Półki stałe: Proste i solidne półki przeznaczone do przechowywania cięższych urządzeń, które nie wymagają częstego dostępu.
• Półki wysuwane: Umożliwiają łatwy dostęp do sprzętu umieszczonego na półce – można je wysunąć jak szufladę.
• Półki wentylowane: Posiadają perforowaną powierzchnię, która poprawia cyrkulację powietrza i chłodzenie urządzeń.

Szuflady rackowe to idealne rozwiązanie do przechowywania mniejszych przedmiotów, takich jak kable, narzędzia, instrukcje obsługi, czy części zamienne. Pomagają utrzymać porządek w szafie i zapobiegają zagubieniu drobnych elementów.

Zalety stosowania półek i szuflad:

• Ustandaryzowane przechowywanie: Półki i szuflady rackowe pozwalają na uporządkowane i bezpieczne przechowywanie sprzętu IT.
• Łatwy dostęp: Ułatwiają dostęp do przechowywanych urządzeń i akcesoriów, co jest istotne podczas prac serwisowych, konserwacyjnych, czy rozbudowy sieci.
• Oszczędność miejsca: Wykorzystują przestrzeń w szafie rack w efektywny sposób, pozwalając na maksymalne zagospodarowanie dostępnego miejsca.

Przełącznice światłowodowe – łączenie światłowodów w szafie rack

W nowoczesnych sieciach teleinformatycznych coraz częściej wykorzystuje się światłowody. Są one niezbędne tam, gdzie wymagana jest wysoka przepustowość i odporność na zakłócenia elektromagnetyczne. Do terminowania i łączenia kabli światłowodowych w szafie rack służą przełącznice światłowodowe.

Przełącznica światłowodowa, zwana również panelem światłowodowym, to element osprzętu, który stanowi punkt zakończenia kabli światłowodowych. Umożliwia ona:

• Terminację kabli światłowodowych: Kable światłowodowe są zakończone odpowiednimi złączami (np. SC, LC, ST), które są wpinane do przełącznicy.
• Rozdzielanie sygnału światłowodowego: Przełącznica może rozdzielać sygnał światłowodowy na wiele wyjść, umożliwiając podłączenie różnych urządzeń.
• Łączenie światłowodów: Przełącznice światłowodowe umożliwiają łączenie różnych odcinków kabli światłowodowych, co jest niezbędne przy rozbudowie sieci.
• Ochronę złączy światłowodowych: Przełącznica chroni delikatne złącza światłowodowe przed uszkodzeniami mechanicznymi i zabrudzeniem.

Podobnie jak w przypadku patch paneli dla kabli miedzianych, przełącznice światłowodowe uporządkowują okablowanie światłowodowe w szafie rack i ułatwiają zarządzanie siecią światłowodową.

Systemy chłodzenia – utrzymanie optymalnej temperatury w szafie rack

Urządzenia elektroniczne umieszczone w szafie rack, takie jak serwery, switche, czy zasilacze, generują znaczną ilość ciepła. Nadmierna temperatura może negatywnie wpływać na ich wydajność i żywotność, a w skrajnych przypadkach prowadzić do awarii. Dlatego systemy chłodzenia są absolutnie niezbędne w szafach rack, szczególnie tych, w których znajduje się dużo urządzeń o dużej mocy.

Do podstawowych elementów systemów chłodzenia szaf rack należą:

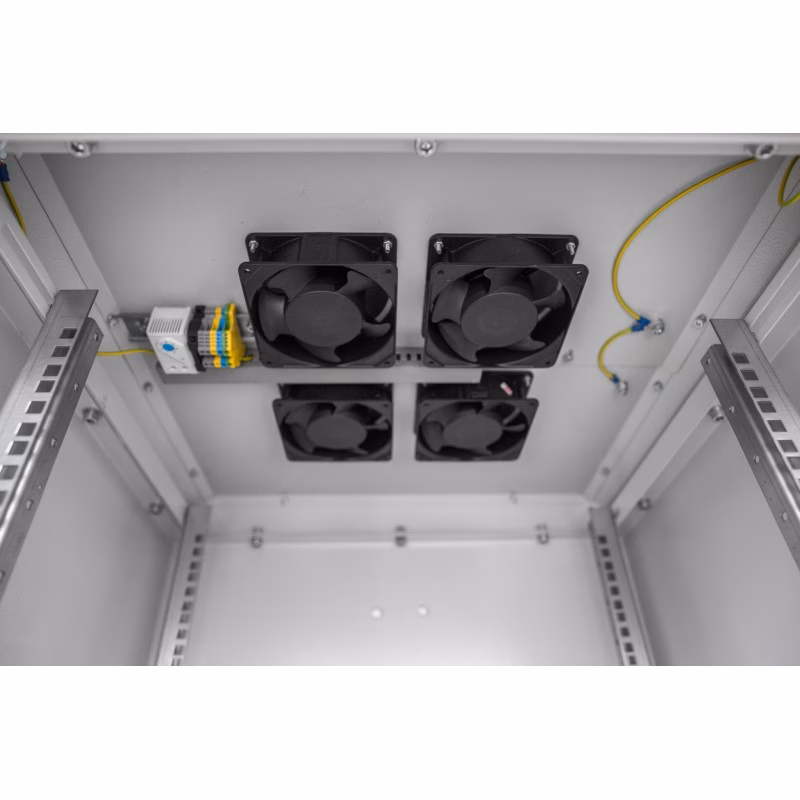

• Wentylatory: Montowane w szafie wentylatory wymuszają obieg powietrza, odprowadzając ciepłe powietrze z wnętrza szafy i zasysając chłodniejsze powietrze z zewnątrz.
• Panele wentylacyjne: Panele wentylacyjne to panele z wbudowanymi wentylatorami, które montuje się w dachu lub ścianach szafy rack. Zwiększają one przepływ powietrza i efektywność chłodzenia.
• Termostaty: Termostaty kontrolują temperaturę w szafie rack i automatycznie włączają wentylatory w przypadku przekroczenia zadanej temperatury. Pomagają utrzymać optymalną temperaturę i oszczędzać energię.

W bardziej wymagających instalacjach, gdzie generowane ciepło jest bardzo duże, stosuje się bardziej zaawansowane systemy chłodzenia, takie jak klimatyzacja szaf rack. Klimatyzatory szaf rack zapewniają precyzyjną kontrolę temperatury i wilgotności, co jest kluczowe dla stabilnej pracy wrażliwych urządzeń.

Zalety stosowania systemów chłodzenia:

• Ochrona urządzeń: Systemy chłodzenia zapobiegają przegrzewaniu się urządzeń i przedłużają ich żywotność.
• Stabilna praca: Utrzymanie optymalnej temperatury zapewnia stabilną i niezawodną pracę urządzeń.
• Redukcja ryzyka awarii: Zapobiegają awariom spowodowanym przegrzaniem.

Pozostałe akcesoria – drobne elementy o dużym znaczeniu

Oprócz wymienionych kluczowych elementów, istnieje szereg innych akcesoriów, które mogą znacząco poprawić funkcjonalność i bezpieczeństwo szafy rack. Do najważniejszych z nich należą:

• Zabezpieczenia przeciwprzepięciowe: Chroni urządzenia przed uszkodzeniem spowodowanym przepięciami w sieci elektrycznej i telekomunikacyjnej. Szczególnie ważne są zabezpieczenia dla linii danych i zasilania PoE (Power over Ethernet).
• Wysuwane szyny do szaf rack: Ułatwiają dostęp do urządzeń montowanych w szafie, umożliwiając ich wysunięcie bez konieczności odłączania kabli. Przydatne szczególnie podczas prac serwisowych i konfiguracji.
• Uchwyty rack: Służą do mocowania szafy rack do ściany lub podłogi, zapewniając jej stabilność i bezpieczeństwo.
• Panele dystrybucji napięć rack: Stosowane do montażu aparatury modułowej (np. zasilaczy, bezpieczników) w szafie rack.
• Listwy maskujące: Estetyczne listwy, które zakrywają wolne przestrzenie w szafie rack, poprawiając cyrkulację powietrza i wygląd szafy.
• Organizatory kabli: Pomagają utrzymać porządek w okablowaniu wewnątrz i na zewnątrz szafy rack.

Podsumowanie – kompleksowe wyposażenie szafy rack to klucz do sukcesu

Wyposażenie szafy rack to inwestycja w stabilność, bezpieczeństwo i funkcjonalność całej infrastruktury IT, telekomunikacyjnej czy przemysłowej. Odpowiednio dobrane elementy, takie jak patch panele, listwy PDU, półki, systemy chłodzenia i akcesoria, zapewnią:

• Bezpieczeństwo urządzeń: Ochrona przed przepięciami, przegrzaniem i uszkodzeniami mechanicznymi.
• Łatwość zarządzania: Uporządkowane okablowanie, łatwy dostęp do urządzeń, możliwość zdalnego zarządzania.
• Efektywność energetyczną: Monitorowanie i zarządzanie zużyciem energii, optymalizacja chłodzenia.
• Skalowalność: Możliwość łatwej rozbudowy i modyfikacji infrastruktury.

Pamiętaj, że dobór wyposażenia szafy rack powinien być zawsze dostosowany do specyficznych potrzeb i wymagań danej instalacji. Przed podjęciem decyzji warto dokładnie przeanalizować, jakie urządzenia będą umieszczone w szafie, jakie są wymagania dotyczące zasilania, chłodzenia, i jakie funkcje zarządzania są niezbędne. Inwestycja w profesjonalne akcesoria do szaf rack to gwarancja niezawodnej i wydajnej pracy całej infrastruktury.
