Szczelina wentylacyjna w ścianie trójwarstwowej: Poradnik

Ściany trójwarstwowe to popularne rozwiązanie w budownictwie, cenione za swoje właściwości termoizolacyjne i trwałość. Jednym z kluczowych elementów, który często budzi pytania, jest szczelina wentylacyjna. Czy jest ona zawsze konieczna? Jaką pełni funkcję? W tym artykule odpowiemy na te i inne pytania, rozwiewając wątpliwości dotyczące wentylacji w ścianach trójwarstwowych.

Czym jest ściana trójwarstwowa?

Ściana trójwarstwowa, jak sama nazwa wskazuje, składa się z trzech podstawowych warstw. Są to:

• Warstwa nośna (wewnętrzna): Stanowi konstrukcję budynku i odpowiada za jego stabilność. Zazwyczaj wykonana jest z bloczków ceramicznych, betonu komórkowego lub innych materiałów murowych.
• Warstwa termoizolacyjna (ocieplenie): Umieszczona pomiędzy warstwą nośną a elewacyjną, jej zadaniem jest ochrona przed utratą ciepła. Najczęściej stosuje się wełnę mineralną lub styropian.
• Warstwa elewacyjna (osłonowa, zewnętrzna): Chroni ocieplenie przed czynnikami atmosferycznymi i nadaje budynkowi estetyczny wygląd. Może być wykonana z cegły klinkierowej, licowej, silikatowej lub innych materiałów elewacyjnych.

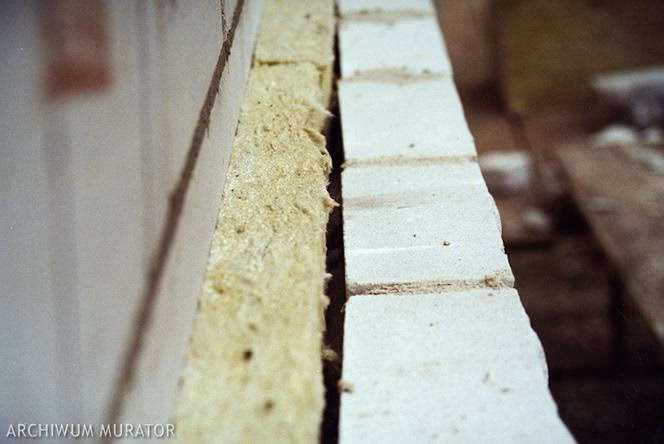

Charakterystyczną cechą ściany trójwarstwowej może być również szczelina powietrzna, umieszczona pomiędzy warstwą termoizolacyjną a elewacyjną. To właśnie ona jest tematem naszego artykułu.

Kiedy szczelina wentylacyjna jest potrzebna?

Konieczność zastosowania szczeliny wentylacyjnej w ścianie trójwarstwowej zależy przede wszystkim od rodzaju materiału termoizolacyjnego. Ogólna zasada jest taka, że szczelina wentylacyjna jest niezbędna, gdy stosujemy paroprzepuszczalny materiał ociepleniowy, taki jak wełna mineralna. Natomiast w przypadku styropianu, który jest materiałem o niskiej paroprzepuszczalności, szczelina wentylacyjna zazwyczaj nie jest wymagana.

Wentylacja w ścianach z wełną mineralną

Wełna mineralna charakteryzuje się wysoką paroprzepuszczalnością, co oznacza, że umożliwia swobodny przepływ pary wodnej. Para wodna, powstająca wewnątrz domu, migruje przez warstwy ściany na zewnątrz. Jeśli wełna mineralna zostanie zamknięta pomiędzy warstwami muru bez możliwości odparowania wilgoci, może dojść do jej zawilgocenia, co negatywnie wpłynie na jej właściwości termoizolacyjne i trwałość całej konstrukcji. Szczelina wentylacyjna w tym przypadku pełni kluczową rolę – zapewnia przestrzeń, w której wilgoć z wełny mineralnej może swobodnie odparować, utrzymując ocieplenie w suchym stanie i zachowując jego parametry.

Wentylacja w ścianach ze styropianem

Styropian, w przeciwieństwie do wełny mineralnej, jest materiałem o znacznie mniejszej paroprzepuszczalności. W związku z tym, w ścianach ocieplonych styropianem, migracja pary wodnej jest znacznie ograniczona. Teoretycznie, szczelina wentylacyjna nie jest konieczna, ponieważ styropian sam w sobie stanowi barierę dla wilgoci. Jednak, warto zaznaczyć, że nawet w przypadku styropianu, pozostawienie szczeliny wentylacyjnej może przynieść pewne korzyści, np. poprawić parametry cieplne przegrody poprzez dodatkową warstwę powietrza.

Jak zapewnić prawidłową wentylację szczeliny?

Aby szczelina wentylacyjna w ścianie trójwarstwowej prawidłowo spełniała swoją funkcję, konieczne jest zapewnienie w niej cyrkulacji powietrza. W tym celu stosuje się specjalne elementy wentylacyjne, takie jak:

• Puszki wentylacyjne (kratki wentylacyjne): Umieszcza się je w spoinach pionowych warstwy elewacyjnej w dolnej i górnej strefie ściany, a także pod i nad oknami. Zapewniają wlot i wylot powietrza do szczeliny wentylacyjnej. Zaleca się montaż puszek wentylacyjnych co około 1 metr w poziomie (co 4 cegły). W dolnej części elewacji, puszki powinny być umieszczone co najmniej 30 cm nad poziomem gruntu, na warstwie izolacji przeciwwilgociowej.
• Kotwy z talerzykami dociskowymi: Służą do łączenia warstwy elewacyjnej z nośną i utrzymania wełny mineralnej w odpowiednim położeniu. W przypadku ścian z wełną mineralną, kotwy muszą być wyposażone w talerzyki dociskowe, które zapobiegają przesuwaniu się wełny i zapewniają odpowiednią szerokość szczeliny wentylacyjnej. Wybór talerzyków zależy od szerokości szczeliny oraz sposobu montażu kotew. W przypadku wąskich szczelin (poniżej 2 cm) lub kotew odginanych ze spadkiem w kierunku wełny, zalecane są talerzyki z kapinosem, odprowadzającym skropliny.

Minimalna zalecana szerokość szczeliny wentylacyjnej to 2 cm. Mniejsza przestrzeń może być niewystarczająca do skutecznej wentylacji i odprowadzania wilgoci.

Współczynnik przenikania ciepła ściany trójwarstwowej

Ściany trójwarstwowe, dzięki swojej konstrukcji, charakteryzują się niskim współczynnikiem przenikania ciepła (U), co przekłada się na wysoką efektywność energetyczną budynku. Współczynnik U określa ilość ciepła przenikającego przez 1 m² przegrody przy różnicy temperatur 1 K (Kelwin). Im niższa wartość współczynnika U, tym lepsza izolacyjność termiczna ściany.

Obecnie obowiązujące warunki techniczne w Polsce określają maksymalną wartość współczynnika przenikania ciepła dla ścian zewnętrznych na poziomie 0,2 W/(m²·K). Ściany trójwarstwowe, przy odpowiednim doborze materiałów i grubości ocieplenia, pozwalają na osiągnięcie znacznie niższych wartości U, nawet poniżej 0,15 W/(m²·K).

Na wartość współczynnika U ściany trójwarstwowej wpływa przede wszystkim:

• Grubość i rodzaj materiału termoizolacyjnego (wełna mineralna, styropian).
• Współczynnik przewodzenia ciepła λ (lambda) materiału termoizolacyjnego – im niższa lambda, tym lepsza izolacyjność.
• Obecność szczeliny wentylacyjnej – szczelina powietrzna dodatkowo poprawia izolacyjność termiczną.
• Rodzaj materiału warstwy nośnej i elewacyjnej.

Warto dążyć do budowy ścian o jak najniższym współczynniku przenikania ciepła, ponieważ przekłada się to na mniejsze zapotrzebowanie na energię cieplną do ogrzewania budynku zimą i chłodzenia latem, co generuje oszczędności finansowe i przyczynia się do ochrony środowiska.

Zalety ścian trójwarstwowych

Ściany trójwarstwowe oferują szereg korzyści, które czynią je popularnym wyborem w budownictwie mieszkaniowym:

• Wysoka izolacyjność termiczna: Niskie współczynniki przenikania ciepła U zapewniają komfort cieplny i niskie koszty eksploatacji.
• Trwałość i ochrona przed czynnikami atmosferycznymi: Warstwa elewacyjna chroni konstrukcję przed deszczem, wiatrem i mrozem.
• Estetyka: Szeroki wybór materiałów elewacyjnych pozwala na dopasowanie wyglądu budynku do indywidualnych preferencji.
• Ochrona akustyczna: Ściany trójwarstwowe dobrze tłumią dźwięki z zewnątrz.
• Możliwość zastosowania różnych materiałów: Elastyczność w doborze materiałów na poszczególne warstwy pozwala na optymalizację kosztów i parametrów ściany.

Materiały na ściany trójwarstwowe

Do budowy ścian trójwarstwowych można wykorzystać różnorodne materiały budowlane. Przykładowe kombinacje to:

• Warstwa nośna: Bloczek ceramiczny, beton komórkowy, silikat.
• Warstwa termoizolacyjna: Wełna mineralna, styropian, polistyren ekstrudowany (XPS).
• Warstwa elewacyjna: Cegła klinkierowa, cegła licowa, cegła silikatowa, tynk cienkowarstwowy na podkładzie z płyt elewacyjnych.

Wybór materiałów zależy od indywidualnych preferencji, budżetu oraz wymagań projektowych. Warto zwrócić uwagę na właściwości materiałów, takie jak współczynnik przewodzenia ciepła, paroprzepuszczalność, trwałość i estetyka.

Podsumowanie

Szczelina wentylacyjna w ścianie trójwarstwowej jest kluczowym elementem, szczególnie w przypadku zastosowania wełny mineralnej jako materiału termoizolacyjnego. Zapewnia ona odprowadzanie wilgoci z ocieplenia i utrzymanie jego właściwości termoizolacyjnych. Prawidłowo wykonana ściana trójwarstwowa z wentylacją to inwestycja w komfort, trwałość i efektywność energetyczną budynku. Pamiętaj, aby zawsze konsultować rozwiązania projektowe z fachowcami, takimi jak projektant, wykonawca czy doradca techniczny, aby zapewnić prawidłowe wykonanie i bezpieczeństwo konstrukcji.

FAQ - Najczęściej zadawane pytania

Czy każda ściana trójwarstwowa wymaga szczeliny wentylacyjnej?

Nie, szczelina wentylacyjna jest konieczna głównie w ścianach z ociepleniem z wełny mineralnej. W przypadku styropianu szczelina zazwyczaj nie jest wymagana, choć może być korzystna.

Jak szeroka powinna być szczelina wentylacyjna?

Zalecana minimalna szerokość szczeliny wentylacyjnej to 2 cm.

Jak zapewnić wentylację szczeliny?

Poprzez zastosowanie puszek wentylacyjnych w dolnej i górnej części elewacji oraz kotew z talerzykami dociskowymi, które utrzymują odpowiednią szerokość szczeliny i położenie wełny mineralnej.

Czy szczelina wentylacyjna wpływa na współczynnik przenikania ciepła?

Tak, szczelina powietrzna dodatkowo poprawia izolacyjność termiczną ściany i obniża współczynnik przenikania ciepła U.

Jakie są zalety ściany trójwarstwowej?

Wysoka izolacyjność termiczna, trwałość, estetyka, ochrona akustyczna i elastyczność w doborze materiałów.
