Wentylacja w Schronie: Kluczowe Aspekty Systemu

Systemy wentylacji w schronach są kluczowe dla zapewnienia bezpieczeństwa i komfortu osób przebywających w nich, szczególnie w sytuacjach zagrożenia. Ich głównym zadaniem jest dostarczanie czystego powietrza i utrzymanie odpowiednich parametrów środowiska wewnętrznego, chroniąc jednocześnie przed szkodliwymi czynnikami zewnętrznymi i wewnętrznymi. W tym artykule szczegółowo omówimy, jak działa wentylacja w schronach, jakie są jej rodzaje i komponenty, a także na co zwrócić uwagę, projektując i eksploatując taki system.

Rodzaje Wentylacji w Schronach

Systemy wentylacyjne w schronach projektuje się z uwzględnieniem różnych okresów funkcjonowania, zależnych od poziomu zagrożeń zewnętrznych. Wyróżnia się trzy główne okresy:

Okres I: Wentylacja Normalna (bez zagrożeń zewnętrznych)

W normalnych warunkach, gdy nie występują zagrożenia zewnętrzne, system wentylacji działa w trybie podstawowym. Jego zadaniem jest zapewnienie wymiany powietrza w schronie, dostarczanie świeżego powietrza i usuwanie zużytego, aby utrzymać komfortowe warunki dla osób przebywających wewnątrz. Ten tryb pracy jest zbliżony do wentylacji stosowanej w budynkach mieszkalnych czy biurowych.

Okres II: Wentylacja Ochronna (Filtrowentylacja - działanie zagrożeń zewnętrznych)

W przypadku wystąpienia zagrożeń zewnętrznych, takich jak skażenia chemiczne, biologiczne czy radiacyjne, system wentylacji przechodzi w tryb ochronny, zwany filtrowentylacją. W tym trybie powietrze zewnętrzne jest pobierane, ale przed wprowadzeniem do schronu przechodzi przez system filtrów, które usuwają zanieczyszczenia. Filtrowentylacja ma na celu ochronę osób w schronie przed szkodliwymi substancjami znajdującymi się w powietrzu zewnętrznym.

Okres III: Pełna Izolacja (całkowite odcięcie od atmosfery zewnętrznej)

W sytuacjach ekstremalnych, gdy zagrożenie jest bardzo wysokie lub system filtrowentylacji nie jest wystarczający, schron może przejść w tryb pełnej izolacji. W tym trybie system wentylacyjny jest całkowicie odcinany od atmosfery zewnętrznej. Wymiana powietrza w schronie zostaje zatrzymana, a osoby wewnątrz muszą polegać na zapasach powietrza zgromadzonych w schronie lub systemach regeneracji powietrza (jeśli są dostępne). Ten tryb jest krótkotrwały i stosowany tylko w ostateczności.

Tabela Porównawcza Trybów Wentylacji

Komponenty Systemu Wentylacji Schronu

System wentylacji schronu składa się z wielu elementów, które współpracują ze sobą, aby zapewnić skuteczną i bezpieczną wymianę powietrza. Do najważniejszych komponentów należą:

• Czerpnia powietrza: Miejsce, z którego pobierane jest powietrze zewnętrzne. Czerpnia powinna być umieszczona w miejscu możliwie najmniej narażonym na zanieczyszczenia i zagrożenia, a także odpowiednio zamaskowana.
• Zawory przeciwwybuchowe: Elementy zabezpieczające system wentylacyjny przed skutkami fali uderzeniowej wybuchu. Chronią czerpnię i wyrzutnię powietrza przed nadciśnieniem i podciśnieniem.
• Komora rozprężania: Przestrzeń, w której następuje spowolnienie i rozprężenie powietrza, co pomaga w ochronie przed falą uderzeniową.
• Filtr pyłowy: Filtr wstępny, którego zadaniem jest usunięcie z powietrza większych zanieczyszczeń mechanicznych, takich jak pył, kurz i piasek.
• Zawory hermetyczne: Elementy umożliwiające szczelne zamknięcie systemu wentylacyjnego, np. w trybie pełnej izolacji.

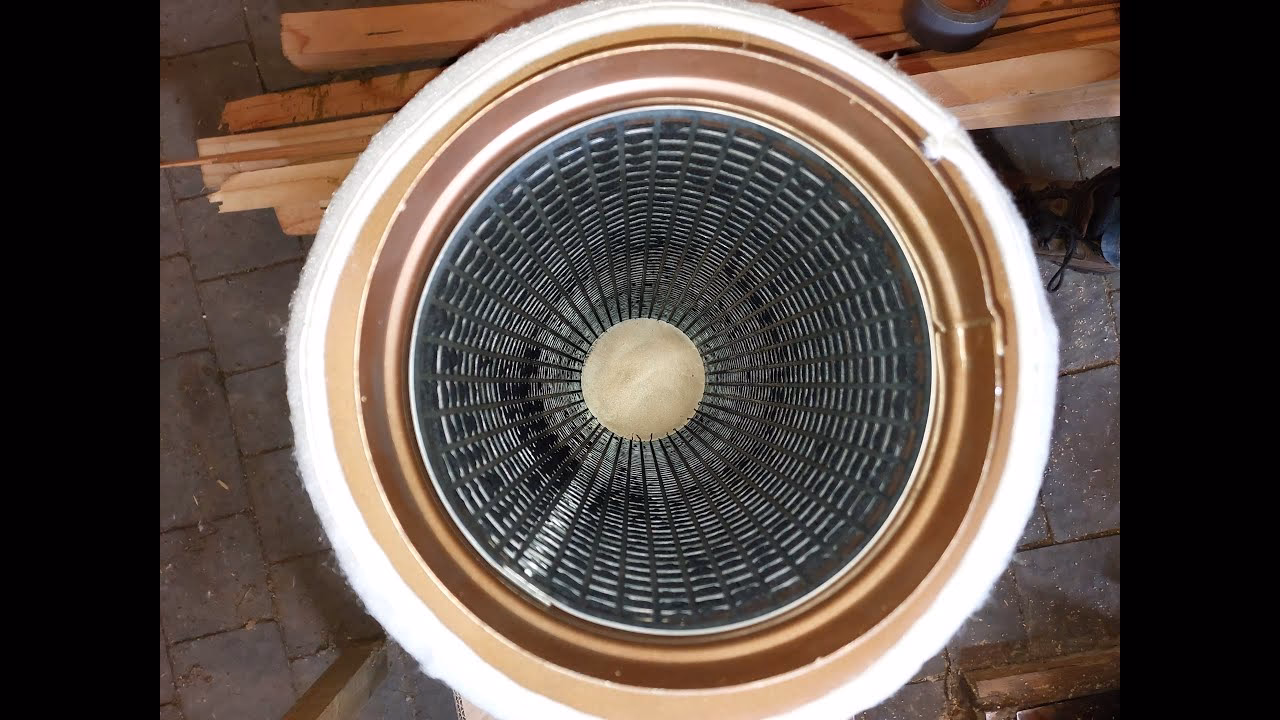

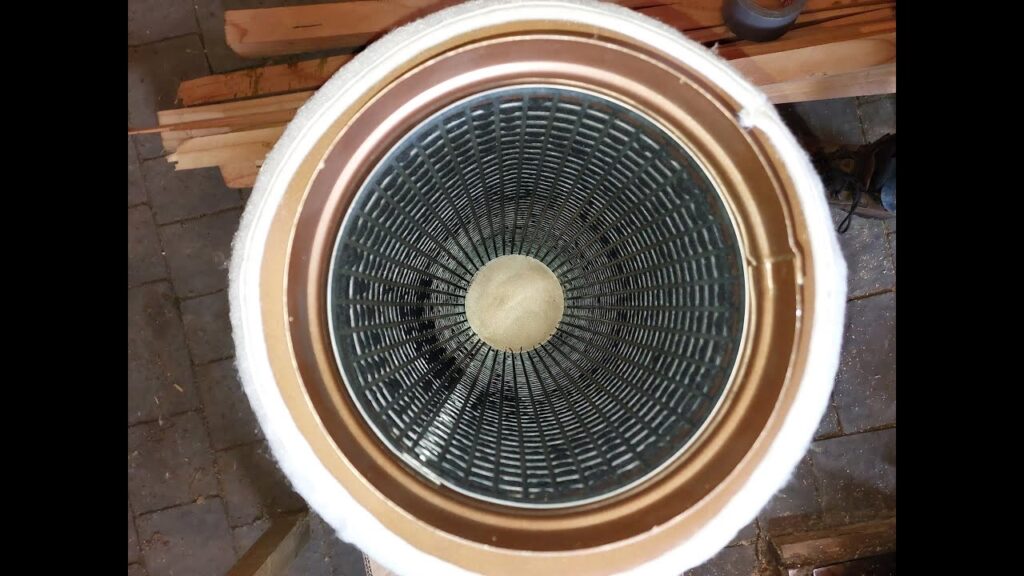

• Przedfiltry: Filtry umieszczone przed filtropochłaniaczami, chroniące je przed większymi zanieczyszczeniami i przedłużające ich żywotność.

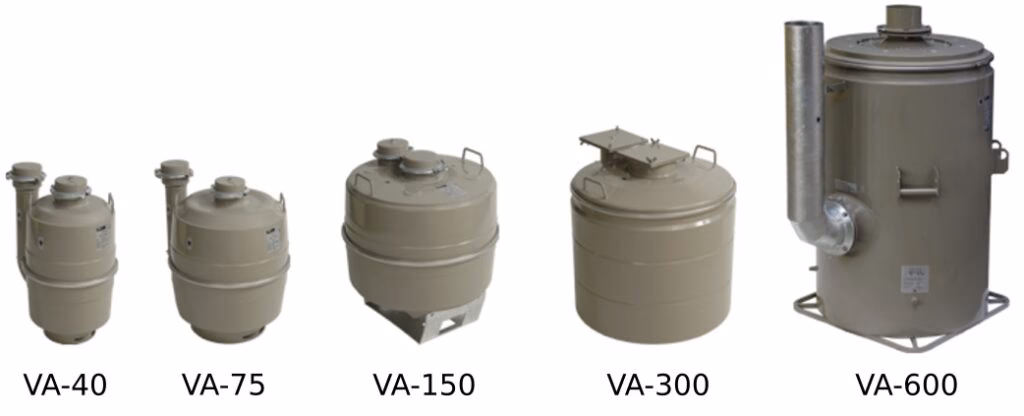

• Filtropochłaniacze: Kluczowe elementy systemu filtrowentylacji, odpowiedzialne za usuwanie z powietrza szkodliwych substancji chemicznych i biologicznych. Dostępne są różne typy filtropochłaniaczy, dostosowane do specyficznych zagrożeń.
• Przepływomierze: Urządzenia służące do pomiaru przepływu powietrza w systemie wentylacyjnym, umożliwiające kontrolę jego wydajności.
• Wentylatory: Elementy odpowiedzialne za wymuszanie przepływu powietrza w systemie wentylacyjnym. W schronach stosuje się wentylatory nawiewne i wywiewne.
• Przewody rozprowadzające: System kanałów wentylacyjnych, którymi powietrze jest rozprowadzane po schronie.
• Wywiewne klapy schronowe (WKS): Klapy umożliwiające samoczynny wywiew zużytego powietrza na zewnątrz, otwierające się przy określonym nadciśnieniu wewnątrz schronu.

Strefy Czystości Powietrza w Schronie

W systemach wentylacyjnych schronów wyróżnia się różne strefy czystości powietrza, co pozwala na optymalne zarządzanie jakością powietrza w różnych częściach obiektu. Strefy te to:

• Strefa czysta: Obszary schronu, w których wymagana jest najwyższa czystość powietrza, np. pomieszczenia pobytu ludzi, punkty medyczne.
• Strefa warunkowo-czysta: Obszary o nieco niższych wymaganiach czystości, np. korytarze, pomieszczenia techniczne.
• Strefa pośrednia: Obszary przejściowe między strefami czystymi i zanieczyszczonymi.
• Strefa zanieczyszczona: Obszary, w których może występować zanieczyszczenie powietrza, np. toalety, pomieszczenia na odpady.

Wentylacja Nawiewna i Wywiewna w Schronach

W schronach dla ludności najczęściej stosuje się wentylację nawiewną. System ten polega na mechanicznym wtłaczaniu świeżego, przefiltrowanego powietrza do schronu, co powoduje utrzymanie w nim nadciśnienia. Nadciśnienie zapobiega przedostawaniu się zanieczyszczonego powietrza z zewnątrz przez nieszczelności. Zużyte powietrze jest usuwane samoczynnie przez wywiewne klapy schronowe, które otwierają się, gdy nadciśnienie wewnątrz osiągnie określony poziom.

Komora Filtrowentylacyjna

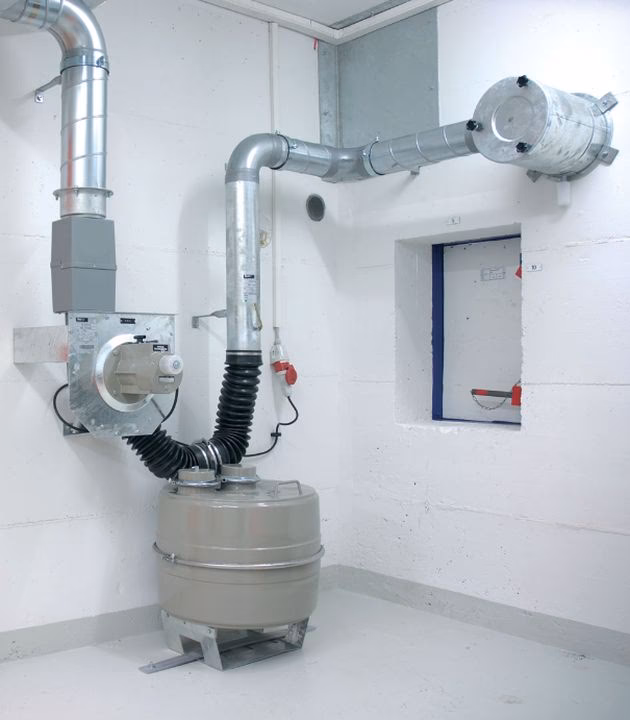

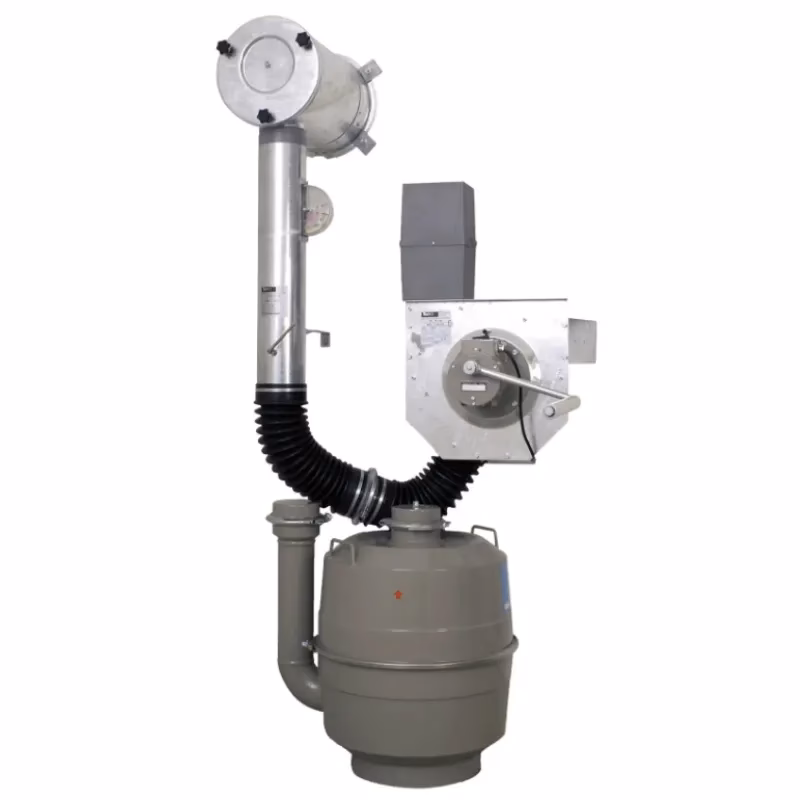

Komora filtrowentylacyjna jest wydzielonym pomieszczeniem, w którym umieszczane są główne elementy systemu filtrowentylacji, takie jak filtropochłaniacze, przedfiltry i wentylatory. W mniejszych schronach wszystkie te urządzenia mogą znajdować się w jednym pomieszczeniu. W większych schronach, zwłaszcza o dużej pojemności, filtropochłaniacze i przedfiltry mogą być umieszczone w komorze filtrowentylacyjnej, a wentylatory w oddzielnym pomieszczeniu. Rozmiar komory filtrowentylacyjnej zależy od liczby agregatów filtrowentylacyjnych i przestrzeni potrzebnej do ich obsługi i konserwacji. W komorze tej często przewiduje się również miejsce na magazynowanie części zamiennych.

Zaopatrzenie w Wodę i Energię Elektryczną - Kontekst Techniczny

System wentylacji w schronie jest częścią strefy technicznej, która obejmuje również systemy zaopatrzenia w wodę i energię elektryczną. Te trzy elementy są niezbędne do prawidłowego funkcjonowania schronu. Woda jest potrzebna do picia, higieny i celów sanitarnych, a energia elektryczna do zasilania wentylacji, oświetlenia, urządzeń kuchennych i komunikacyjnych. Schrony powinny być wyposażone w rezerwowe źródła wody i energii, aby zapewnić ich działanie nawet w przypadku awarii sieci zewnętrznych.

Ciąg Wsteczny w Wentylacji - Zagrożenia i Rozwiązania

Ciąg wsteczny w wentylacji to zjawisko, w którym powietrze zamiast być usuwane na zewnątrz, wpada do pomieszczenia przez kanały wentylacyjne. Jest to niepożądane zjawisko, które może negatywnie wpływać na skuteczność wentylacji, a nawet stanowić zagrożenie.

Przyczyny ciągu wstecznego:

• Różnica temperatur: W upalne dni, gdy temperatura na zewnątrz jest wyższa niż wewnątrz budynku, naturalny ciąg kominowy może ulec odwróceniu.
• Brak dopływu powietrza: Zbyt szczelne okna i obudowa budynku mogą ograniczać dopływ świeżego powietrza, co powoduje zasysanie powietrza przez kanały wentylacyjne.
• Niewłaściwa konstrukcja komina: Zbyt krótkie przewody wentylacyjne, brak ocieplenia, za mały przekrój przewodów, nieprawidłowe wyprowadzenie komina ponad dach.
• Wiatr: Zawirowania wiatru w okolicach wylotu komina mogą powodować strefy nadciśnienia, zmniejszające ciąg.

Niebezpieczeństwa ciągu wstecznego:

Największym zagrożeniem związanym z ciągiem wstecznym jest możliwość zasysania spalin z przewodów dymowych i spalinowych do wnętrza budynku. Szczególnie niebezpieczny jest tlenek węgla, który jest bezwonny i bezbarwny, a może powodować poważne zatrucia, a nawet śmierć.

Rozwiązania:

Jednym z rozwiązań problemu ciągu wstecznego jest instalacja nasady kominowej, która poprawia ciąg i chroni przed wpływem wiatru. W przypadku schronów, prawidłowy projekt systemu wentylacyjnego, uwzględniający zabezpieczenia przed czynnikami zewnętrznymi i wewnętrznymi, jest kluczowy.

Jak Dobrać Wentylację do Schronu?

Dobór odpowiedniej wentylacji do schronu zależy od wielu czynników, przede wszystkim od liczby osób, które mają przebywać w schronie. Każda osoba zużywa tlen i produkuje dwutlenek węgla, co wpływa na zapotrzebowanie na świeże powietrze. Producenci systemów wentylacyjnych oferują tabele i kalkulatory, które pomagają dobrać wydajność wentylacji w zależności od liczby osób i przeznaczenia schronu. Ważne jest, aby system wentylacji był wystarczająco wydajny, aby zapewnić odpowiednią jakość powietrza nawet w trybie ochronnym i izolacji.

Systemy Wentylacyjne LUNOR

Na rynku dostępne są różne systemy wentylacyjne przeznaczone do schronów, w tym systemy marki LUNOR, które cieszą się uznaniem klientów. Systemy LUNOR charakteryzują się wysoką jakością wykonania, skuteczną filtracją powietrza i dużą wydajnością. Wykorzystanie materiałów najwyższej jakości gwarantuje niezawodność i długotrwałą pracę nawet w trudnych warunkach. Systemy LUNOR to rozwiązanie, które warto rozważyć, planując wentylację w schronie.

Najczęściej Zadawane Pytania (FAQ)

1. Jak często należy wymieniać filtry w systemie wentylacji schronu?
   Częstotliwość wymiany filtrów zależy od rodzaju filtrów i stopnia zanieczyszczenia powietrza. Należy kierować się zaleceniami producenta filtrów i regularnie kontrolować ich stan.
2. Czy system wentylacji schronu wymaga regularnych przeglądów?
   Tak, system wentylacji schronu powinien być regularnie przeglądany i konserwowany, aby zapewnić jego sprawność i niezawodność. Przeglądy powinny obejmować kontrolę stanu filtrów, wentylatorów, zaworów i szczelności systemu.
3. Czy można samodzielnie zainstalować system wentylacji w schronie?
   Instalacja systemu wentylacji w schronie jest zadaniem skomplikowanym i wymagającym specjalistycznej wiedzy. Zaleca się powierzenie tego zadania doświadczonym specjalistom.
4. Jak długo można przebywać w schronie w trybie pełnej izolacji?
   Czas przebywania w schronie w trybie pełnej izolacji jest ograniczony zapasami powietrza. Zależy to od pojemności schronu, liczby osób i intensywności ich aktywności. Tryb pełnej izolacji powinien być traktowany jako awaryjny i krótkotrwały.

Podsumowanie

Wentylacja w schronie to system o kluczowym znaczeniu dla bezpieczeństwa i przetrwania ludzi w sytuacjach zagrożenia. Zrozumienie rodzajów wentylacji, komponentów systemu i potencjalnych zagrożeń jest niezbędne do prawidłowego projektowania, instalacji i eksploatacji systemów wentylacyjnych w schronach. Regularne przeglądy i konserwacja, a także wybór odpowiednich komponentów i systemów, takich jak LUNOR, zapewnią skuteczną ochronę i komfort w schronie.
