Sterowanie Przepustnicą HVAC: Jak To Działa?

W dzisiejszych czasach systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) odgrywają kluczową rolę w zapewnieniu komfortu i jakości powietrza w budynkach. Jednym z fundamentalnych elementów tych systemów są przepustnice powietrza. Ale jak właściwie działa sterowanie przepustnicą i dlaczego jest tak istotne? W tym artykule dokładnie przyjrzymy się temu zagadnieniu, wyjaśniając mechanizmy działania, rodzaje przepustnic oraz ich kluczowe znaczenie dla efektywnej pracy systemów HVAC.

Czym Jest Przepustnica Powietrza i Jaką Pełni Funkcję?

Przepustnica powietrza to element regulacyjny w systemach wentylacyjnych i klimatyzacyjnych, który służy do kontrolowania przepływu powietrza w kanałach wentylacyjnych. Można ją porównać do zaworu w instalacji wodnej, z tą różnicą, że reguluje ona przepływ gazu, czyli powietrza. Głównym zadaniem przepustnicy jest zmiana przekroju kanału, co bezpośrednio wpływa na ilość powietrza przepływającego przez dany odcinek instalacji. Dzięki temu możliwe jest zrównoważenie systemu, dostosowanie ilości powietrza do potrzeb poszczególnych pomieszczeń oraz optymalizacja pracy całego systemu HVAC.

Rodzaje Przepustnic Powietrza i Metody Sterowania

Przepustnice powietrza można podzielić na różne kategorie w zależności od ich konstrukcji, funkcji oraz sposobu sterowania. Najczęściej spotykane rodzaje to:

• Przepustnice ręczne: Są to najprostsze i najtańsze przepustnice, regulowane manualnie za pomocą dźwigni lub pokrętła. Operator ręcznie ustawia stopień otwarcia przepustnicy, regulując w ten sposób przepływ powietrza. Są stosowane tam, gdzie regulacja nie musi być częsta ani automatyczna.
• Przepustnice automatyczne (z siłownikiem): Te przepustnice wyposażone są w siłownik, czyli urządzenie elektryczne, pneumatyczne lub hydrauliczne, które automatycznie zmienia położenie przepustnicy. Sterowanie odbywa się za pomocą sygnałów elektrycznych z systemu sterowania HVAC. Przepustnice automatyczne umożliwiają precyzyjną i zdalną regulację przepływu powietrza, co jest kluczowe w nowoczesnych systemach HVAC.

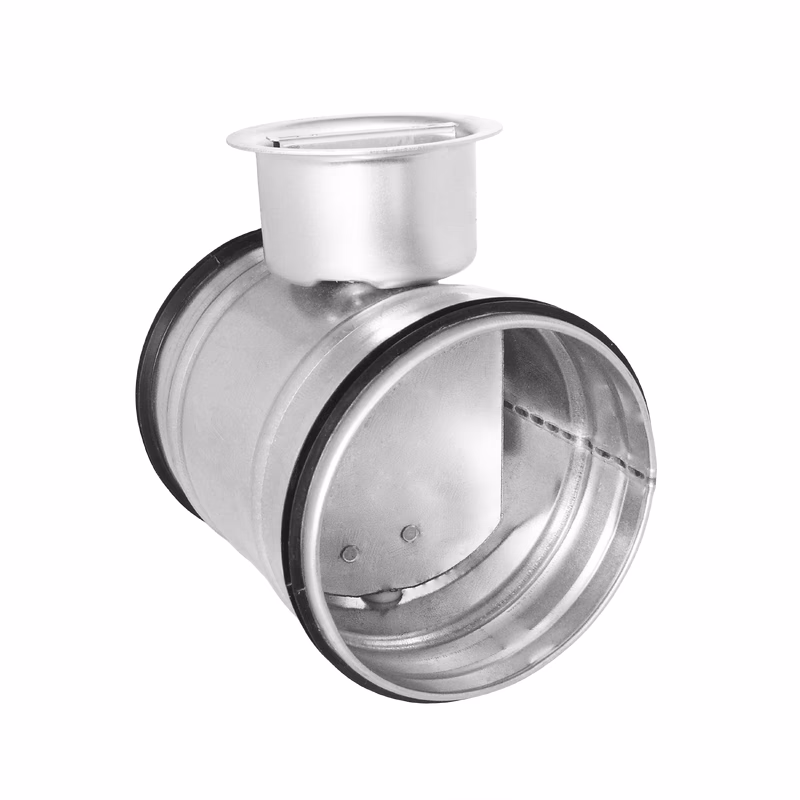

• Przepustnice regulacyjne: Służą do precyzyjnej regulacji przepływu powietrza w celu zrównoważenia systemu wentylacyjnego. Często stosowane są w punktach rozgałęzień kanałów, aby dostosować przepływ do poszczególnych pomieszczeń.
• Przepustnice odcinające: Ich zadaniem jest całkowite zamknięcie przepływu powietrza w danym kanale. Stosowane są np. w systemach przeciwpożarowych lub w celu odcięcia dopływu powietrza do nieużywanych stref budynku.
• Przepustnice zwrotne: Umożliwiają przepływ powietrza tylko w jednym kierunku, zapobiegając cofaniu się powietrza. Stosowane tam, gdzie ważne jest zachowanie kierunku przepływu, np. w systemach wyciągowych.

Mechanizmy Sterowania Przepustnicami Automatycznymi

Sterowanie przepustnicami automatycznymi, które są kluczowe w zaawansowanych systemach HVAC, opiera się na kilku podstawowych elementach:

1. Siłownik przepustnicy: Jak wspomniano, siłownik jest sercem automatycznej przepustnicy. Najczęściej spotykane są siłowniki elektryczne, które mogą być:
• Siłowniki proporcjonalne: Umożliwiają płynną regulację położenia przepustnicy w zakresie od 0% do 100% otwarcia. Sygnał sterujący (np. 0-10V) proporcjonalnie zmienia położenie przepustnicy. Dzięki temu możliwe jest bardzo precyzyjne sterowanie przepływem powietrza.
• Siłowniki dwustanowe (on/off): Mają tylko dwa stany - całkowicie otwarte lub całkowicie zamknięte. Są prostsze i tańsze, ale mniej precyzyjne w regulacji. Stosowane tam, gdzie wymagane jest tylko włączanie i wyłączanie przepływu powietrza.
2. Czujniki (sensory): System sterowania HVAC wykorzystuje różne czujniki do monitorowania parametrów powietrza, takich jak temperatura, wilgotność, stężenie CO2, ciśnienie. Informacje z czujników są kluczowe dla podejmowania decyzji o regulacji przepływu powietrza.
3. Sterownik HVAC (regulator): Jest to mózg systemu sterowania. Otrzymuje sygnały z czujników, porównuje je z wartościami zadanymi (ustawionymi przez użytkownika lub automatycznie), i na podstawie algorytmów sterowania wysyła sygnały do siłowników przepustnic, aby skorygować przepływ powietrza. Sterowniki mogą być proste, realizujące podstawowe funkcje regulacji, lub zaawansowane, z możliwością programowania, monitoringu i zdalnego sterowania.
4. Sygnał sterujący: Informacja przekazywana od sterownika do siłownika przepustnicy. Najczęściej jest to sygnał elektryczny (np. 0-10V, PWM), ale mogą to być również sygnały pneumatyczne lub hydrauliczne.

Jak Działa Sterowanie Przepustnicą w Praktyce?

Wyobraźmy sobie system wentylacji mechanicznej z odzyskiem ciepła (rekuperacją) w budynku biurowym. W takim systemie przepustnice powietrza mogą być wykorzystywane w różnych miejscach:

• Na czerpni i wyrzutni powietrza: Przepustnice zewnętrzne mogą regulować ilość powietrza świeżego nawiewanego do budynku oraz powietrza wywiewanego na zewnątrz. Mogą być sterowane w zależności od warunków atmosferycznych (np. temperatury zewnętrznej, siły wiatru) lub jakości powietrza zewnętrznego.
• W centrali wentylacyjnej: Wewnątrz centrali wentylacyjnej przepustnice regulacyjne mogą być wykorzystywane do zrównoważenia przepływów powietrza w różnych sekcjach urządzenia (np. nawiewnej, wywiewnej, recyrkulacyjnej).
• W kanałach wentylacyjnych: Przepustnice regulacyjne lub odcinające mogą być zainstalowane w kanałach rozprowadzających powietrze do poszczególnych pomieszczeń. Pozwala to na indywidualną regulację wentylacji w każdym pomieszczeniu, np. w zależności od liczby osób przebywających w danym momencie w pomieszczeniu, poziomu CO2, lub temperatury.

Przykładowo, w inteligentnym systemie zarządzania budynkiem (BMS), czujniki CO2 w poszczególnych pomieszczeniach monitorują poziom dwutlenku węgla. Gdy poziom CO2 wzrasta powyżej zadanej wartości, sterownik BMS wysyła sygnał do siłownika przepustnicy w danym pomieszczeniu, aby zwiększyć stopień otwarcia przepustnicy nawiewnej. W efekcie do pomieszczenia dostarczana jest większa ilość świeżego powietrza, co obniża poziom CO2 i poprawia jakość powietrza. Analogicznie, gdy poziom CO2 spadnie, przepustnica może zostać przymknięta, aby oszczędzać energię i uniknąć nadmiernej wentylacji.

Znaczenie Sterowania Przepustnicą dla Efektywności Energetycznej

Prawidłowe sterowanie przepustnicą ma kluczowe znaczenie dla efektywności energetycznej systemów HVAC. Optymalna regulacja przepływu powietrza pozwala na:

• Zmniejszenie zużycia energii wentylatorów: Precyzyjna regulacja przepływu powietrza pozwala uniknąć nadmiernej wentylacji, co zmniejsza obciążenie wentylatorów i ich zużycie energii elektrycznej.
• Optymalizację pracy rekuperacji: W systemach z odzyskiem ciepła (rekuperacją), zrównoważony przepływ powietrza nawiewanego i wywiewanego jest kluczowy dla maksymalnej efektywności odzysku ciepła. Sterowanie przepustnicami pozwala na utrzymanie tego balansu.
• Zmniejszenie kosztów ogrzewania i chłodzenia: Kontrola przepływu powietrza pozwala uniknąć niepotrzebnej wymiany powietrza z otoczeniem, co minimalizuje straty ciepła zimą i zyski ciepła latem, obniżając koszty ogrzewania i chłodzenia budynku.
• Poprawę komfortu cieplnego: Precyzyjna regulacja przepływu powietrza pozwala uniknąć przeciągów i nierównomiernego rozprowadzenia temperatury w pomieszczeniach, co poprawia komfort cieplny użytkowników.

Najczęstsze Problemy i Konserwacja Przepustnic

Jak każde urządzenie mechaniczne, przepustnice powietrza mogą ulegać awariom lub zużyciu. Najczęstsze problemy to:

• Zacinanie się przepustnicy: Spowodowane zabrudzeniem, korozją lub uszkodzeniem mechanicznym. Objawia się trudnością w regulacji lub całkowitym zablokowaniem przepustnicy.
• Uszkodzenie siłownika: Awaria elektryczna lub mechaniczna siłownika uniemożliwia automatyczne sterowanie przepustnicą.
• Nieszczelność przepustnicy: Zużycie uszczelek lub nieprawidłowe zamknięcie przepustnicy powoduje niekontrolowany przepływ powietrza.

Regularna konserwacja przepustnic jest kluczowa dla ich prawidłowego działania i długowieczności. Powinna obejmować:

• Czyszczenie: Usuwanie kurzu i zanieczyszczeń z mechanizmów przepustnicy i siłownika.
• Smarowanie: Smarowanie ruchomych części przepustnicy, zgodnie z zaleceniami producenta.
• Sprawdzanie szczelności: Weryfikacja szczelności zamknięcia przepustnicy.
• Kontrola siłownika: Sprawdzanie prawidłowości działania siłownika i połączeń elektrycznych.

Podsumowanie i Kluczowe Wnioski

Sterowanie przepustnicą jest fundamentalnym aspektem efektywnego działania systemów HVAC. Przepustnice powietrza, zarówno ręczne, jak i automatyczne, umożliwiają precyzyjną regulację przepływu powietrza, co przekłada się na komfort użytkowników, oszczędność energii i optymalizację pracy całego systemu. W nowoczesnych systemach HVAC kluczową rolę odgrywają przepustnice automatyczne, sterowane za pomocą siłowników i czujników, integrowane z zaawansowanymi sterownikami. Prawidłowa eksploatacja i regularna konserwacja przepustnic są niezbędne dla zapewnienia ich niezawodności i długotrwałego działania.

Często Zadawane Pytania (FAQ)

Jakie są korzyści z automatycznego sterowania przepustnicą?

Automatyczne sterowanie przepustnicą zapewnia precyzyjną regulację przepływu powietrza, co przekłada się na lepszy komfort, oszczędność energii, optymalizację pracy systemu HVAC i możliwość zdalnego sterowania.

Czy przepustnice ręczne są przestarzałe?

Przepustnice ręczne nadal znajdują zastosowanie w prostych systemach, gdzie regulacja nie musi być częsta ani automatyczna. Są tańsze i prostsze w instalacji.

Jak często należy konserwować przepustnice powietrza?

Częstotliwość konserwacji zależy od warunków pracy systemu i zaleceń producenta, ale zazwyczaj zaleca się przegląd i konserwację co najmniej raz w roku.

Co zrobić, gdy przepustnica się zacina?

W przypadku zacinania się przepustnicy należy ją oczyścić, nasmarować ruchome części i sprawdzić, czy nie ma uszkodzeń mechanicznych. Jeśli problem nie ustępuje, konieczna może być wymiana przepustnicy lub siłownika.

Czy mogę samodzielnie regulować przepustnice w moim domu?

W systemach domowych często stosuje się przepustnice ręczne, które użytkownik może regulować samodzielnie. W systemach automatycznych regulacja zazwyczaj odbywa się automatycznie przez sterownik HVAC, ale użytkownik może mieć możliwość ustawienia parametrów pracy systemu.
