Jak Obliczyć Moc Akustyczną?

W dziedzinie akustyki, a w szczególności w branży HVAC (ogrzewanie, wentylacja, klimatyzacja), pojęcie mocy akustycznej odgrywa kluczową rolę. Zrozumienie, jak ją obliczyć, jest niezbędne dla projektowania cichych i efektywnych systemów, które minimalizują uciążliwość hałasu. Moc akustyczna to fundamentalna charakterystyka źródła dźwięku, opisująca ilość energii akustycznej wypromieniowywanej przez to źródło w jednostce czasu. W przeciwieństwie do ciśnienia akustycznego, które zależy od odległości od źródła i warunków otoczenia, moc akustyczna jest właściwością źródła dźwięku i jest niezależna od środowiska, w którym dźwięk się rozchodzi. W tym artykule szczegółowo omówimy, czym jest moc akustyczna, jakie są metody jej obliczania, oraz dlaczego jest tak ważna w kontekście systemów HVAC.

Czym Jest Moc Akustyczna?

Moc akustyczna, oznaczana symbolem L_W (Level of sound Power) lub PWL (Power Sound Level), wyrażana jest w decybelach (dB) i odnosi się do mocy referencyjnej, która wynosi 1 pikowat (1 pW = 10^-12 W). Fizycznie, moc akustyczna to całkowita energia dźwiękowa emitowana przez źródło w ciągu sekundy. Warto zaznaczyć, że jest to wielkość logarytmiczna, co oznacza, że niewielka zmiana wartości w decybelach może odpowiadać dużej zmianie w mocy akustycznej wyrażonej w watach.

Kluczową różnicą między mocą akustyczną a ciśnieniem akustycznym jest ich zależność od otoczenia. Ciśnienie akustyczne, L_p (Level of sound Pressure) lub SPL (Sound Pressure Level), jest tym, co mierzymy mikrofonem w danym punkcie przestrzeni. Zależy ono od:

• Mocy akustycznej źródła: Im większa moc akustyczna, tym zazwyczaj wyższe ciśnienie akustyczne.
• Odległości od źródła: Ciśnienie akustyczne maleje wraz z odległością od źródła.
• Warunków otoczenia: Odbicia dźwięku od ścian, sufitu, podłogi, tłumienie dźwięku przez powietrze i inne przeszkody wpływają na ciśnienie akustyczne.

Moc akustyczna natomiast jest stałą charakterystyką źródła. Wyobraźmy sobie żarówkę: jej moc (np. 60W) jest stała, niezależnie od tego, czy znajduje się w małym pokoju, czy na otwartej przestrzeni. Podobnie, moc akustyczna wentylatora jest taka sama, niezależnie od tego, gdzie go umieścimy. Oczywiście, środowisko wpłynie na to, jakie ciśnienie akustyczne zmierzymy w danym punkcie, ale moc akustyczna źródła pozostanie niezmienna.

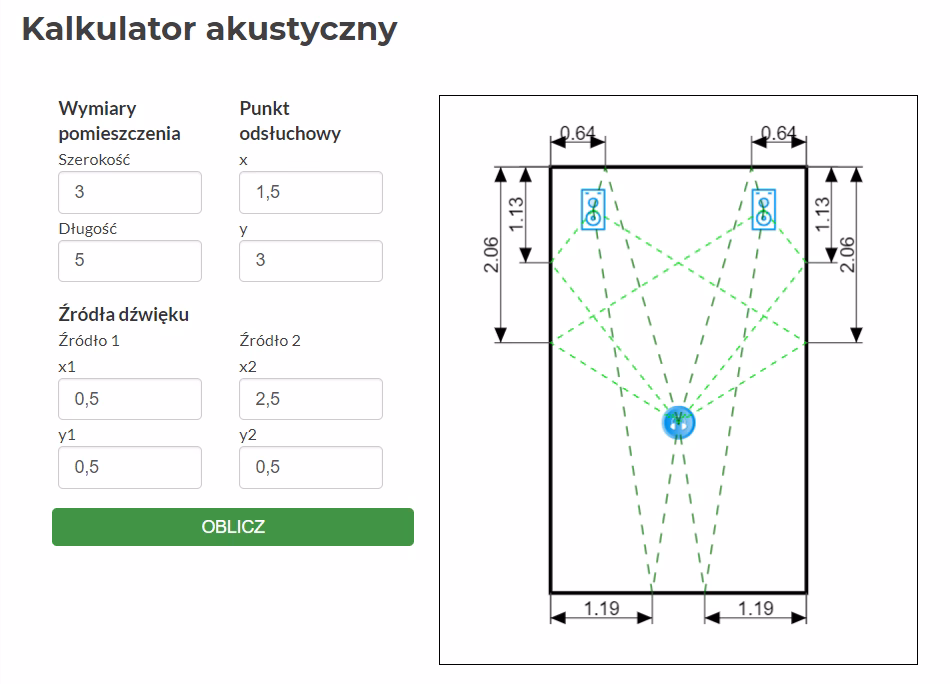

Metody Obliczania Mocy Akustycznej

Obliczanie mocy akustycznej nie jest bezpośrednie, ponieważ mierzymy ciśnienie akustyczne. Istnieje kilka metod, które pozwalają na wyznaczenie mocy akustycznej na podstawie pomiarów ciśnienia akustycznego. Najczęściej stosowane metody to:

1. Metoda Pomiaru Ciśnienia Akustycznego w Polu Swobodnym

Pole swobodne to idealizowane środowisko, w którym dźwięk rozchodzi się bez odbić, tak jak na otwartej przestrzeni bez przeszkód. W praktyce, warunki zbliżone do pola swobodnego można uzyskać w pomieszczeniach bezechowych lub na otwartej przestrzeni, z dala od budynków i innych odbijających powierzchni.

W metodzie pola swobodnego, pomiary ciśnienia akustycznego dokonuje się na powierzchni otaczającej źródło dźwięku. Najczęściej stosuje się powierzchnię pomiarową w kształcie sfery lub półsfery, w zależności od tego, czy źródło dźwięku znajduje się w przestrzeni otwartej (półsfera) czy jest zawieszone w przestrzeni (sfera).

Kroki metody pola swobodnego:

1. Określenie powierzchni pomiarowej: Wybór sfery lub półsfery i ustalenie promienia r. Promień powinien być wystarczająco duży, aby pomiary były reprezentatywne, ale nie za duży, aby zachować warunki zbliżone do pola swobodnego. Zazwyczaj promień jest większy niż największy wymiar źródła dźwięku.
2. Punkty pomiarowe: Rozmieszczenie mikrofonów na powierzchni pomiarowej. Liczba i rozmieszczenie punktów pomiarowych zależy od wymaganej dokładności i charakterystyki kierunkowej źródła dźwięku. Normy (np. ISO 3744, ISO 3745) określają minimalną liczbę punktów pomiarowych.
3. Pomiar ciśnienia akustycznego: Pomiar poziomu ciśnienia akustycznego L_p w każdym punkcie pomiarowym. Zazwyczaj mierzy się średni poziom ciśnienia akustycznego na powierzchni pomiarowej.
4. Obliczenie mocy akustycznej: Moc akustyczną L_W oblicza się ze wzoru:

L_W = L_p,śr + 10 log₁₀ (S / S₀)

Gdzie:

• L_p,śr – średni poziom ciśnienia akustycznego na powierzchni pomiarowej (w dB).
• S – powierzchnia pomiarowa (w m²). Dla sfery S = 4πr², dla półsfery S = 2πr².
• S₀ – powierzchnia referencyjna, S₀ = 1 m².

Wyrażenie 10 log₁₀ (S / S₀) nazywane jest korektą powierzchniową i uwzględnia rozprzestrzenianie się dźwięku na danej powierzchni.

Przykład: Załóżmy, że mierzymy poziom ciśnienia akustycznego wentylatora na powierzchni półsfery o promieniu r = 1m. Średni zmierzony poziom ciśnienia akustycznego wynosi L_p,śr = 75 dB.

Powierzchnia półsfery: S = 2πr² = 2π * (1m)² ≈ 6.28 m².

Korekta powierzchniowa: 10 log₁₀ (6.28 m² / 1 m²) ≈ 8 dB.

Moc akustyczna: L_W = 75 dB + 8 dB = 83 dB.

2. Metoda Pomiaru Ciśnienia Akustycznego w Polu Pogłosowym

Pole pogłosowe charakteryzuje się występowaniem licznych odbić dźwięku od ścian, sufitu i podłogi pomieszczenia, co prowadzi do jednorodnego rozkładu energii dźwiękowej w przestrzeni. Metoda pola pogłosowego jest stosowana w komorach pogłosowych, które są specjalnie zaprojektowane, aby zapewnić wysoki poziom pogłosu i rozproszenia dźwięku.

W komorze pogłosowej, poziom ciśnienia akustycznego jest w miarę jednorodny w większości przestrzeni (z wyjątkiem obszarów blisko ścian i źródła dźwięku). Pomiar ciśnienia akustycznego dokonuje się w kilku punktach w komorze, a następnie oblicza się średni poziom ciśnienia akustycznego.

Kroki metody pola pogłosowego:

1. Umieszczenie źródła dźwięku w komorze pogłosowej.
2. Pomiar poziomu ciśnienia akustycznegoL_p w kilku punktach w komorze i obliczenie średniego poziomu L_p,śr.
3. Pomiar czasu pogłosu T₆₀ komory pogłosowej. Czas pogłosu to czas, w którym poziom ciśnienia akustycznego spada o 60 dB po wyłączeniu źródła dźwięku.
4. Obliczenie mocy akustycznej: Moc akustyczną L_W oblicza się ze wzoru:

L_W = L_p,śr + 10 log₁₀ (V / T₆₀) - 10 log₁₀ (T₀) + C

Gdzie:

• L_p,śr – średni poziom ciśnienia akustycznego w komorze pogłosowej (w dB).
• V – objętość komory pogłosowej (w m³).
• T₆₀ – czas pogłosu komory pogłosowej (w sekundach).
• T₀ – czas referencyjny, T₀ = 1 sekunda.
• C – stała korekcyjna, zależna od warunków pomiarowych i częstotliwości. Dla standardowych warunków, C ≈ 6 dB.

Wyrażenie 10 log₁₀ (V / T₆₀) uwzględnia właściwości akustyczne komory pogłosowej.

Przykład: W komorze pogłosowej o objętości V = 200 m³ i czasie pogłosu T₆₀ = 2 sekundy, zmierzono średni poziom ciśnienia akustycznego wentylatora L_p,śr = 80 dB.

Korekta komory pogłosowej: 10 log₁₀ (200 m³ / 2 s) - 10 log₁₀ (1 s) ≈ 20 dB.

Moc akustyczna: L_W = 80 dB + 20 dB + 6 dB = 106 dB.

3. Metoda Intensywności Dźwięku

Metoda intensywności dźwięku jest bardziej zaawansowaną techniką, która pozwala na pomiar mocy akustycznej bez konieczności stosowania specjalnych warunków akustycznych, takich jak pole swobodne czy pogłosowe. Wykorzystuje się do tego sondę intensywności dźwięku, która składa się z dwóch mikrofonów umieszczonych blisko siebie. Sonda mierzy jednocześnie ciśnienie akustyczne i gradient ciśnienia, co pozwala na wyznaczenie intensywności dźwięku, czyli wektorowej wielkości opisującej przepływ energii akustycznej przez jednostkę powierzchni.

Zalety metody intensywności dźwięku:

• Niezależność od pola akustycznego: Pomiary można wykonywać w różnych warunkach akustycznych, nawet w obecności hałasu tła i odbić.
• Lokalizacja źródeł dźwięku: Metoda intensywności dźwięku pozwala na identyfikację i pomiar mocy akustycznej poszczególnych źródeł w złożonych systemach.
• Pomiar mocy akustycznej w miejscu pracy urządzenia: Nie ma potrzeby przenoszenia urządzenia do specjalnych pomieszczeń pomiarowych.

Kroki metody intensywności dźwięku:

1. Określenie powierzchni pomiarowej otaczającej źródło dźwięku.
2. Pomiary intensywności dźwięku w punktach pomiarowych na powierzchni.
3. Obliczenie mocy akustycznej poprzez integrację intensywności dźwięku na powierzchni pomiarowej.

Wzory obliczeniowe w metodzie intensywności dźwięku są bardziej skomplikowane i zależą od konfiguracji powierzchni pomiarowej i rozmieszczenia punktów pomiarowych. Metoda ta jest szczególnie przydatna w diagnostyce akustycznej i redukcji hałasu w maszynach i urządzeniach przemysłowych, w tym w systemach HVAC.

Czynniki Wpływające na Moc Akustyczną Urządzeń HVAC

Moc akustyczna urządzeń HVAC zależy od wielu czynników konstrukcyjnych i eksploatacyjnych. Do najważniejszych należą:

• Typ urządzenia: Różne typy urządzeń HVAC generują różny poziom hałasu. Na przykład, wentylatory osiowe zazwyczaj są głośniejsze niż wentylatory promieniowe. Sprężarki w agregatach chłodniczych również są istotnym źródłem hałasu.
• Wydajność i przepływ powietrza: Zwiększenie przepływu powietrza zazwyczaj prowadzi do wzrostu hałasu generowanego przez wentylatory i elementy przepływowe.
• Prędkość obrotowa wentylatora: Hałas wentylatorów wzrasta wraz z prędkością obrotową. Zależność jest zazwyczaj nieliniowa, a hałas często rośnie proporcjonalnie do wyższej potęgi prędkości obrotowej.
• Konstrukcja wentylatora i łopatek: Kształt łopatek, ich liczba, materiał i wyważenie wpływają na charakterystykę hałasu wentylatora.
• Elementy przepływowe powietrza: Kanały wentylacyjne, kratki, przepustnice i inne elementy przepływowe mogą generować hałas aerodynamiczny, szczególnie przy dużych prędkościach przepływu powietrza i turbulentnym przepływie.
• Drgania i rezonanse: Drgania elementów mechanicznych urządzeń HVAC mogą przenosić się na obudowę i konstrukcję budynku, generując dodatkowy hałas. Rezonanse w kanałach wentylacyjnych i obudowach mogą wzmacniać hałas.

Praktyczne Zastosowania Obliczania Mocy Akustycznej w HVAC

Znajomość mocy akustycznej urządzeń HVAC ma kluczowe znaczenie w wielu aspektach projektowania i eksploatacji systemów:

• Projektowanie akustyczne systemów HVAC: Obliczenia mocy akustycznej pozwalają na przewidywanie poziomu hałasu w pomieszczeniach i na zewnątrz budynków. Umożliwia to dobór odpowiednich urządzeń i zastosowanie środków redukcji hałasu, takich jak tłumiki akustyczne, obudowy dźwiękochłonne, wibroizolatory.
• Dobór urządzeń HVAC: Producenci urządzeń HVAC zazwyczaj podają poziom mocy akustycznej w dokumentacji technicznej. Porównywanie mocy akustycznej różnych urządzeń pozwala na wybór cichszych opcji, spełniających wymagania akustyczne projektu.
• Zgodność z normami i przepisami: W wielu krajach istnieją normy i przepisy dotyczące dopuszczalnego poziomu hałasu w budynkach mieszkalnych, biurowych i przemysłowych. Obliczenia mocy akustycznej i przewidywanie poziomu hałasu pozwalają na zapewnienie zgodności z tymi wymaganiami.
• Etykietowanie akustyczne i informacja dla użytkowników: Informacja o mocy akustycznej urządzeń HVAC jest ważna dla użytkowników, którzy zwracają uwagę na komfort akustyczny. Etykiety akustyczne i deklaracje mocy akustycznej ułatwiają świadomy wybór cichych urządzeń.
• Diagnostyka i redukcja hałasu: Pomiar mocy akustycznej jest narzędziem diagnostycznym w identyfikacji źródeł hałasu w istniejących systemach HVAC. Pozwala na skuteczne wdrażanie działań naprawczych i redukcję hałasu.

Najczęściej Zadawane Pytania (FAQ)

Pytanie 1: Jaka jest różnica między mocą akustyczną a ciśnieniem akustycznym?

Odpowiedź: Moc akustyczna to całkowita energia dźwiękowa emitowana przez źródło i jest niezależna od otoczenia. Ciśnienie akustyczne to lokalne zmiany ciśnienia powietrza wywołane falami dźwiękowymi i zależy od mocy źródła, odległości i warunków otoczenia (odbicia, tłumienie).

Pytanie 2: W jakich jednostkach wyrażana jest moc akustyczna?

Odpowiedź: Moc akustyczna jest wyrażana w decybelach (dB) w odniesieniu do mocy referencyjnej 1 pikowata (1 pW = 10^-12 W). Może być również wyrażana w watach (W), ale w praktyce częściej stosuje się decybele ze względu na logarytmiczną skalę i zakres słyszalności ludzkiego ucha.

Pytanie 3: Czy moc akustyczna zmienia się wraz z odległością od źródła?

Odpowiedź: Nie, moc akustyczna jest właściwością źródła dźwięku i nie zmienia się wraz z odległością. Zmienia się natomiast ciśnienie akustyczne, które maleje wraz z odległością od źródła.

Pytanie 4: Która metoda obliczania mocy akustycznej jest najdokładniejsza?

Odpowiedź: Najdokładniejszą metodą jest metoda intensywności dźwięku, ponieważ minimalizuje wpływ warunków otoczenia i hałasu tła. Metoda pola swobodnego jest również dokładna, ale wymaga starannego przygotowania warunków pomiarowych. Metoda pola pogłosowego jest mniej dokładna, ale wystarczająca w wielu zastosowaniach, szczególnie przy pomiarach w komorach pogłosowych.

Pytanie 5: Czy moc akustyczna jest ważna tylko w kontekście hałasu?

Odpowiedź: Tak, moc akustyczna jest kluczowym parametrem w ocenie i redukcji hałasu generowanego przez urządzenia HVAC i inne źródła dźwięku. Jej znajomość jest niezbędna do projektowania cichych i komfortowych środowisk oraz spełnienia wymagań normatywnych dotyczących hałasu.

Podsumowanie

Obliczanie mocy akustycznej jest fundamentalnym krokiem w analizie i kontroli hałasu w systemach HVAC. Zrozumienie różnych metod pomiaru i obliczeń, takich jak metoda pola swobodnego, pola pogłosowego i intensywności dźwięku, pozwala na dokładną charakterystykę źródeł hałasu i projektowanie cichszych i bardziej efektywnych systemów. Znajomość mocy akustycznej jest kluczowa dla projektantów, instalatorów i użytkowników systemów HVAC, umożliwiając im tworzenie komfortowych i zdrowych środowisk akustycznych.
