Jak Obliczyć Punkt Rosy: Praktyczny Przewodnik

Punkt rosy jest kluczowym parametrem w dziedzinie klimatyzacji, wentylacji i ogrzewania (HVAC), a także w meteorologii i wielu innych dziedzinach. Określa on temperaturę, do której należy ochłodzić powietrze o danej wilgotności, aby para wodna zaczęła się skraplać, tworząc rosę lub kondensację. Zrozumienie punktu rosy jest niezwykle ważne dla zapewnienia komfortu, zapobiegania problemom z wilgocią i optymalizacji systemów HVAC.

Zrozumienie Wilgotności Względnej i Bezwzględnej

Aby zrozumieć punkt rosy, musimy najpierw wyjaśnić pojęcia wilgotności względnej i wilgotności bezwzględnej. Wilgotność bezwzględna to ilość pary wodnej zawarta w jednostce objętości powietrza, zazwyczaj wyrażana w gramach na metr sześcienny (g/m³). Natomiast wilgotność względna, wyrażana w procentach (%), to stosunek aktualnej wilgotności bezwzględnej do maksymalnej wilgotności bezwzględnej, jaką powietrze może pomieścić w danej temperaturze.

Matematycznie, wilgotność względną można wyrazić wzorem:

Wilgotność względna = 100% × (aktualna wilgotność bezwzględna / maksymalna wilgotność bezwzględna w danej temperaturze)

Lub, używając ciśnień parcjalnych pary wodnej:

Wilgotność względna = 100% × (Ciśnienie pary wodnej (Pw) / Ciśnienie nasycenia pary wodnej (Pws) w danej temperaturze)

Warto zauważyć, że maksymalna wilgotność bezwzględna powietrza zależy od temperatury. Cieplejsze powietrze może pomieścić więcej pary wodnej niż chłodniejsze. Dlatego wilgotność względna zmienia się nie tylko w zależności od ilości pary wodnej w powietrzu, ale także od temperatury.

Metody Określania Punktu Rosy

Istnieje kilka metod określania punktu rosy, zarówno bezpośrednich, jak i pośrednich.

Higrometr Kondensacyjny (Lustrzany)

Najbardziej bezpośrednią metodą pomiaru punktu rosy jest użycie higrometru kondensacyjnego, znanego również jako higrometr lustrzany. Urządzenie to wykorzystuje chłodzoną, błyszczącą powierzchnię (np. lustro). Powierzchnia ta jest stopniowo ochładzana, aż do momentu, gdy para wodna z powietrza zacznie się na niej skraplać. Temperatura, w której pojawia się pierwsza kondensacja, jest temperaturą punktu rosy.

Higrometry kondensacyjne są bardzo dokładne i często stosowane w laboratoriach i aplikacjach wymagających precyzyjnych pomiarów.

Psychrometr

Inną metodą, choć pośrednią, jest użycie psychrometru. Psychrometr składa się z dwóch termometrów: termometru suchego i termometru mokrego. Termometr mokry ma wilgotny knot owinięty wokół czujnika temperatury. Odparowywanie wody z knotu obniża temperaturę termometru mokrego. Różnica temperatur między termometrem suchym a mokrym zależy od wilgotności względnej powietrza.

Na podstawie odczytów psychrometru i przy użyciu specjalnych tabel psychrometrycznych lub kalkulatorów, można obliczyć wilgotność względną, a następnie, przy znajomości temperatury powietrza, oszacować punkt rosy.

Kalkulatory i Tabele Punktu Rosy

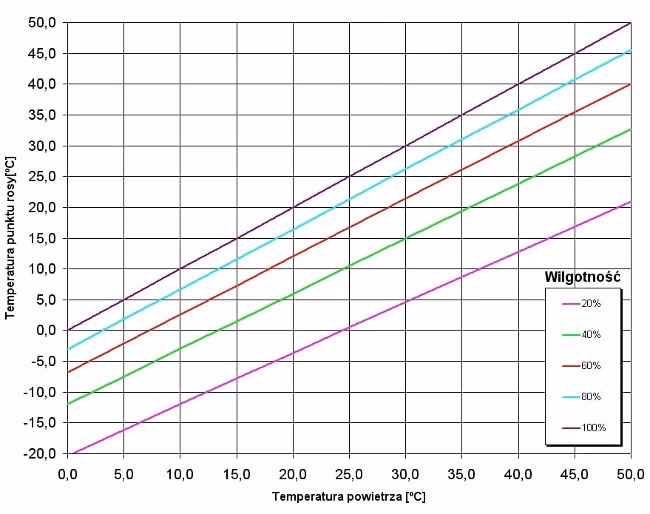

Dostępne są również różne kalkulatory online i tabele punktu rosy. Kalkulatory te zazwyczaj wymagają wprowadzenia temperatury powietrza i wilgotności względnej, a następnie obliczają punkt rosy. Tabele punktu rosy przedstawiają punkt rosy jako funkcję temperatury i wilgotności względnej.

Te narzędzia są bardzo przydatne w praktyce, szczególnie gdy nie mamy dostępu do higrometru.

Punkt Rosy a Wilgotność Względna 100%

Gdy wilgotność względna powietrza osiąga 100%, temperatura powietrza jest równa punktowi rosy. W tym stanie powietrze jest nasycone parą wodną i nie może już pomieścić więcej wilgoci w postaci gazowej. Jakakolwiek dalsza obniżka temperatury spowoduje kondensację pary wodnej.

Przykład z tekstu: jeśli powietrze ma temperaturę 11°C (52°F) i wilgotność względną 100%, to jego punkt rosy wynosi również 11°C (52°F). Oznacza to, że przy tej temperaturze powietrze jest maksymalnie nasycone parą wodną.

Wpływ Ciśnienia na Punkt Rosy

Ciśnienie powietrza ma również wpływ na punkt rosy. Wraz ze wzrostem ciśnienia, punkt rosy również wzrasta. Jest to związane z prawem Daltona, które mówi, że ciśnienie całkowite mieszaniny gazów jest sumą ciśnień parcjalnych poszczególnych składników.

Przykład z tekstu: jeśli powietrze ma punkt rosy przy ciśnieniu atmosferycznym, a następnie zostanie sprężone do 7 barów, punkt rosy wzrośnie. W przykładzie, punkt rosy powietrza przy ciśnieniu 7 barów odpowiada 42,9°C (109,22°F), podczas gdy przy ciśnieniu atmosferycznym byłby niższy.

W praktyce, wpływ ciśnienia na punkt rosy jest szczególnie istotny w systemach sprężonego powietrza. Kondensacja pary wodnej w sprężonym powietrzu może powodować problemy, takie jak korozja i uszkodzenie urządzeń pneumatycznych. Dlatego w systemach sprężonego powietrza stosuje się osuszacze powietrza, aby obniżyć punkt rosy i zapobiec kondensacji.

Dlaczego Punkt Rosy Jest Ważny?

Punkt rosy jest ważnym parametrem z kilku powodów:

• Komfort i zdrowie: Wysoki punkt rosy, szczególnie w połączeniu z wysoką temperaturą, może powodować uczucie duszności i dyskomfortu. Może również sprzyjać rozwojowi pleśni i roztoczy w budynkach. Utrzymywanie odpowiedniego punktu rosy jest kluczowe dla zapewnienia komfortowych i zdrowych warunków w pomieszczeniach.
• Zapobieganie kondensacji: Zrozumienie punktu rosy pozwala przewidzieć, kiedy i gdzie może wystąpić kondensacja. Kondensacja na powierzchniach może prowadzić do korozji, uszkodzenia materiałów budowlanych i rozwoju pleśni. W HVAC, projektowanie systemów tak, aby unikać kondensacji, jest kluczowe dla ich długotrwałej i efektywnej pracy.
• Procesy przemysłowe: W wielu procesach przemysłowych, kontrola punktu rosy jest kluczowa dla zapewnienia jakości produktu i efektywności procesu. Na przykład, w przemyśle farmaceutycznym i elektronicznym, niska wilgotność i niski punkt rosy są często wymagane, aby zapobiec korozji i uszkodzeniu delikatnych komponentów.
• Meteorologia i prognozowanie pogody: Punkt rosy jest ważnym parametrem meteorologicznym, który pomaga prognozować mgłę, rosy i szron. Jest również wskaźnikiem zawartości wilgoci w powietrzu i ma wpływ na odczuwalną temperaturę.

Jak Obliczyć Punkt Rosy - Podsumowanie Metod

Chociaż tekst źródłowy nie podaje bezpośredniego wzoru na obliczanie punktu rosy, omówiliśmy różne metody jego określania:

• Pomiar bezpośredni za pomocą higrometru kondensacyjnego: Najdokładniejsza metoda, polegająca na chłodzeniu powierzchni i obserwacji momentu kondensacji.
• Wykorzystanie psychrometru i tabel psychrometrycznych: Metoda pośrednia, wymagająca pomiaru temperatury suchej i mokrej termometru, a następnie korzystania z tabel lub kalkulatorów.
• Korzystanie z kalkulatorów i tabel punktu rosy online: Najwygodniejsza metoda w praktyce, wymagająca wprowadzenia temperatury i wilgotności względnej.

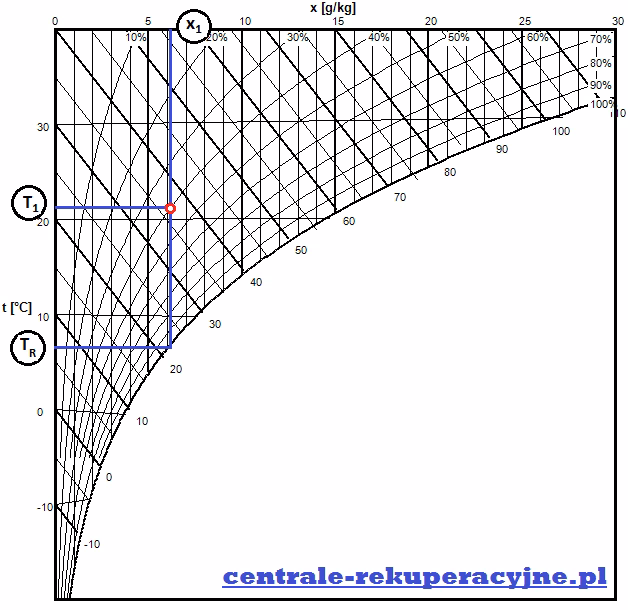

W praktyce inżynierskiej i w systemach HVAC, często korzysta się z diagramów psychrometrycznych. Diagram psychrometryczny to graficzne narzędzie, które przedstawia zależności między różnymi parametrami powietrza wilgotnego, w tym temperaturą, wilgotnością względną, wilgotnością bezwzględną, entalpią i punktem rosy. Używając diagramu psychrometrycznego, można łatwo odczytać punkt rosy na podstawie temperatury i wilgotności względnej.

Często Zadawane Pytania (FAQ)

Czy punkt rosy może być wyższy niż temperatura powietrza?

Nie, punkt rosy nigdy nie może być wyższy niż temperatura powietrza. Punkt rosy to temperatura, do której należy ochłodzić powietrze, aby osiągnęło 100% wilgotności względnej. Jeśli punkt rosy jest równy temperaturze powietrza, wilgotność względna wynosi 100%. Jeśli punkt rosy jest niższy niż temperatura powietrza, wilgotność względna jest niższa niż 100%.

Jak punkt rosy wpływa na komfort w pomieszczeniach?

Wysoki punkt rosy, szczególnie w lecie, może powodować uczucie duszności i dyskomfortu, nawet jeśli temperatura powietrza nie jest ekstremalnie wysoka. Dzieje się tak, ponieważ wysoki punkt rosy oznacza dużą zawartość pary wodnej w powietrzu, co utrudnia odparowywanie potu z naszej skóry i chłodzenie ciała. Punkt rosy poniżej 16°C (60°F) jest zazwyczaj uważany za komfortowy, podczas gdy punkt rosy powyżej 21°C (70°F) może być już odczuwalny jako niekomfortowy.

Czy punkt rosy jest ważniejszy niż wilgotność względna?

Zależy od kontekstu. Wilgotność względna jest łatwiejsza do zrozumienia i powszechnie stosowana, ale punkt rosy jest bardziej fundamentalnym i niezależnym parametrem. Punkt rosy jest absolutną miarą zawartości wilgoci w powietrzu, podczas gdy wilgotność względna jest zależna od temperatury. W wielu zastosowaniach, szczególnie w HVAC i procesach przemysłowych, punkt rosy jest bardziej użyteczny, ponieważ bezpośrednio wskazuje na ryzyko kondensacji.

Gdzie mogę znaleźć informacje o aktualnym punkcie rosy?

Informacje o aktualnym punkcie rosy są często dostępne w prognozach pogody, zarówno w telewizji, radiu, jak i w aplikacjach i serwisach internetowych. Wiele stacji meteorologicznych i serwisów pogodowych podaje punkt rosy jako jeden z kluczowych parametrów.

Podsumowanie

Punkt rosy jest ważnym parametrem termodynamicznym, który opisuje temperaturę, przy której para wodna w powietrzu zaczyna się skraplać. Zrozumienie punktu rosy i metod jego określania jest kluczowe w wielu dziedzinach, od HVAC i procesów przemysłowych, po meteorologię i codzienne życie. Chociaż bezpośrednie obliczenie punktu rosy może wymagać złożonych wzorów i diagramów psychrometrycznych, zrozumienie jego koncepcji i metod pomiaru pozwala na lepszą kontrolę wilgotności, komfortu i zapobieganie problemom związanym z kondensacją. Pamiętajmy, że utrzymanie odpowiedniego punktu rosy jest kluczowe dla zdrowego i komfortowego środowiska.
