Proces Lutowania: Kompleksowy Przewodnik

Lutowanie jest powszechnie stosowaną techniką łączenia materiałów, szczególnie metali, która znajduje szerokie zastosowanie w wielu dziedzinach, od elektroniki po hydraulikę i klimatyzację. Proces ten, choć na pierwszy rzut oka może wydawać się prosty, w rzeczywistości wymaga precyzji i zrozumienia podstawowych zasad. W tym artykule szczegółowo omówimy, na czym polega lutowanie, jakie są jego rodzaje, jakie materiały i narzędzia są niezbędne, a także jakie są jego zalety i wady.

Czym jest proces lutowania?

U podstaw procesu lutowania leży łączenie dwóch lub więcej elementów metalowych za pomocą spoiwa, zwanego również lutem. Spoiwo to charakteryzuje się niższą temperaturą topnienia niż łączone materiały. Kluczowym aspektem jest to, że podczas lutowania łączone elementy nie są topione, a jedynie nagrzewane do temperatury, w której spoiwo ulega stopieniu i wnika w szczeliny między nimi. Po ostygnięciu spoiwo krzepnie, tworząc trwałe połączenie.

Proces lutowania można podzielić na kilka etapów:

1. Przygotowanie powierzchni: Powierzchnie łączonych elementów muszą być czyste i wolne od zanieczyszczeń, takich jak rdza, tłuszcz czy farba. Zanieczyszczenia te mogą utrudniać przyleganie spoiwa i osłabiać połączenie. Często stosuje się mechaniczne (szlifowanie, szczotkowanie) lub chemiczne (odtłuszczanie, trawienie) metody czyszczenia.
2. Nałożenie topnika:Topnik to substancja chemiczna, która ma za zadanie usunąć tlenki metali z powierzchni łączonych elementów i spoiwa, zapobiegając ich ponownemu powstawaniu podczas nagrzewania. Topnik obniża napięcie powierzchniowe stopionego lutu, co ułatwia jego rozpływanie się i wnikanie w szczeliny. Wybór topnika zależy od rodzaju lutowanego materiału i spoiwa.
3. Nagrzewanie: Łączone elementy są nagrzewane do temperatury lutowania. Źródłem ciepła może być lutownica, palnik gazowy, piec lutowniczy lub inne urządzenie. Temperatura lutowania musi być odpowiednio dobrana do rodzaju spoiwa i materiałów. Zbyt niska temperatura uniemożliwi stopienie spoiwa, a zbyt wysoka może uszkodzić materiały lub spoiwo.
4. Podawanie spoiwa: Gdy temperatura osiągnie odpowiedni poziom, spoiwo jest podawane w miejsce połączenia. Stopione spoiwo rozpływa się pod wpływem napięcia powierzchniowego i kapilarnego, wypełniając szczeliny między elementami.
5. Chłodzenie: Po nałożeniu odpowiedniej ilości spoiwa, połączenie jest pozostawiane do ostygnięcia. Podczas chłodzenia spoiwo krzepnie, tworząc trwałe połączenie mechaniczne i elektryczne (w przypadku lutowania elektrycznego).
6. Czyszczenie (opcjonalne): Po ostygnięciu połączenia, resztki topnika mogą być usunięte, szczególnie jeśli użyto topników korozyjnych. Czyszczenie można przeprowadzić mechanicznie lub chemicznie.

Rodzaje lutowania

Lutowanie można podzielić na różne kategorie ze względu na temperaturę procesu, rodzaj spoiwa, zastosowanie i technikę wykonania.

Podział ze względu na temperaturę:

• Lutowanie miękkie: Charakteryzuje się temperaturą lutowania poniżej 450°C. Stosuje się spoiwa na bazie cyny i ołowiu (np. cyna-ołów, cyna-miedź, cyna-srebro). Lutowanie miękkie jest powszechnie stosowane w elektronice, instalacjach elektrycznych i hydraulicznych, gdzie nie są wymagane bardzo wytrzymałe połączenia mechaniczne.
• Lutowanie twarde: Temperatura lutowania przekracza 450°C. Spoiwa stosowane w lutowaniu twardym to najczęściej stopy miedzi, srebra lub niklu. Lutowanie twarde zapewnia znacznie mocniejsze połączenia mechaniczne i jest stosowane w miejscach narażonych na większe obciążenia, np. w konstrukcjach stalowych, instalacjach chłodniczych i klimatyzacyjnych, produkcji narzędzi. W ramach lutowania twardego wyróżnia się:
• Lutowanie mosiądzem (brazowanie): Wykorzystuje spoiwa mosiężne, charakteryzujące się wysoką wytrzymałością i odpornością na korozję. Stosowane w konstrukcjach stalowych, instalacjach rurowych.
• Lutowanie srebrem: Używa spoiw na bazie srebra, zapewniających bardzo dobre właściwości mechaniczne, elektryczne i odporność na korozję. Stosowane w elektronice precyzyjnej, jubilerstwie, medycynie.

Podział ze względu na technikę:

• Lutowanie ręczne: Proces lutowania jest wykonywany ręcznie przy użyciu lutownicy lub palnika. Wymaga wprawy i precyzji operatora. Stosowane do pojedynczych sztuk, napraw, prac montażowych.
• Lutowanie automatyczne: Proces lutowania jest zautomatyzowany przy użyciu specjalistycznych maszyn i robotów. Zapewnia wysoką powtarzalność i wydajność. Stosowane w produkcji masowej.
• Lutowanie falowe: Stosowane w elektronice do masowego lutowania elementów przewlekanych na płytkach drukowanych. Płytka przechodzi nad falą stopionego lutu.
• Lutowanie rozpływowe (reflow): Stosowane w elektronice do masowego lutowania elementów SMD (montaż powierzchniowy) na płytkach drukowanych. Pasta lutownicza jest nanoszona na płytkę, a następnie podgrzewana w piecu rozpływowym.

Materiały i narzędzia do lutowania

Do przeprowadzenia procesu lutowania niezbędne są odpowiednie materiały i narzędzia. Podstawowe z nich to:

• Lutownica: Narzędzie do nagrzewania łączonych elementów i spoiwa. Dostępne są różne typy lutownic, m.in. lutownice kolbowe (transformatorowe, oporowe), lutownice gazowe, lutownice na gorące powietrze. Wybór lutownicy zależy od rodzaju lutowania i wielkości elementów.
• Spoiwo (lut): Materiał łączący. Dostępne w różnych formach (drut, pręt, pasta) i składach chemicznych, dostosowanych do różnych zastosowań.
• Topnik: Substancja chemiczna ułatwiająca lutowanie. Dostępne różne rodzaje topników, m.in. kalafonia (do elektroniki), topniki kwasowe (do lutowania metali kolorowych), topniki bezołowiowe.
• Czyściki do grotów lutowniczych: Utrzymanie grota lutownicy w czystości jest kluczowe dla efektywnego lutowania. Dostępne są czyściki mokre (gąbki) i suche (druciane).
• Stojak na lutownicę: Zapewnia bezpieczne i wygodne odkładanie rozgrzanej lutownicy.
• Dodatkowe narzędzia: Szczypce, pęsety, obcinaki, pilniki, papier ścierny, odsysacz cyny, plecionka rozlutownicza (do korekcji błędów).
• Środki ochrony osobistej: Okulary ochronne, rękawice ochronne, maska ochronna (przy lutowaniu twardym i lutowaniu z topnikami chemicznymi).

Zastosowania lutowania

Lutowanie jest niezwykle wszechstronną techniką łączenia, stosowaną w wielu gałęziach przemysłu i rzemiosła. Przykłady zastosowań:

• Elektronika: Lutowanie jest podstawową metodą łączenia elementów elektronicznych na płytkach drukowanych. Umożliwia tworzenie połączeń elektrycznych i mechanicznych.
• Hydraulika i instalacje sanitarne: Lutowanie rur miedzianych jest powszechnie stosowane w instalacjach wodnych i grzewczych. Zapewnia szczelne i trwałe połączenia.
• Klimatyzacja i chłodnictwo: Lutowanie twarde jest stosowane do łączenia rur miedzianych w instalacjach chłodniczych i klimatyzacyjnych, ze względu na wymagania dotyczące wytrzymałości i szczelności.
• Jubilerstwo: Lutowanie srebrem i złotem jest stosowane do łączenia elementów biżuterii.
• Motoryzacja: Lutowanie jest stosowane w naprawach i produkcji samochodów, np. do łączenia przewodów elektrycznych, rur chłodniczych, elementów karoserii.
• Modelarstwo: Lutowanie jest wykorzystywane do budowy modeli metalowych, np. modeli samolotów, samochodów, statków.
• Prototypowanie i naprawy: Lutowanie jest szybką i elastyczną metodą łączenia elementów w prototypach i naprawach.

Zalety i wady lutowania

Zalety lutowania:

• Uniwersalność: Możliwość łączenia różnych metali i stopów.
• Stosunkowo niska temperatura procesu: Mniejsze ryzyko przegrzania i odkształcenia łączonych elementów w porównaniu do spawania.
• Możliwość łączenia cienkich materiałów: Lutowanie jest odpowiednie do łączenia delikatnych i cienkościennych elementów.
• Dobre przewodnictwo elektryczne i cieplne: Połączenia lutowane charakteryzują się dobrymi właściwościami elektrycznymi i cieplnymi (szczególnie przy lutowaniu twardym).
• Estetyka połączenia: Połączenia lutowane mogą być estetyczne i dyskretne.
• Relatywnie prosty proces: Lutowanie miękkie jest stosunkowo proste do nauczenia i wykonania.

Wady lutowania:

• Niższa wytrzymałość mechaniczna w porównaniu do spawania: Połączenia lutowane są zazwyczaj mniej wytrzymałe mechanicznie niż połączenia spawane, szczególnie przy obciążeniach dynamicznych i wysokich temperaturach (z wyjątkiem lutowania twardego).
• Wrażliwość na korozję elektrochemiczną: W przypadku łączenia różnych metali może wystąpić korozja elektrochemiczna, jeśli nie zostaną zastosowane odpowiednie środki ochronne.
• Ograniczona odporność na wysokie temperatury: Połączenia lutowane miękkie mogą tracić wytrzymałość w wyższych temperaturach.
• Konieczność stosowania topników: Topniki mogą być korozyjne i wymagać usunięcia po lutowaniu. Niektóre topniki mogą być szkodliwe dla zdrowia.

Bezpieczeństwo podczas lutowania

Podczas lutowania należy przestrzegać zasad bezpieczeństwa, aby uniknąć wypadków i zagrożeń dla zdrowia:

• Ochrona oczu: Zawsze należy nosić okulary ochronne, aby chronić oczy przed odpryskami stopionego lutu i oparami topników.
• Ochrona rąk: Należy nosić rękawice ochronne, odporne na temperaturę, aby uniknąć poparzeń.

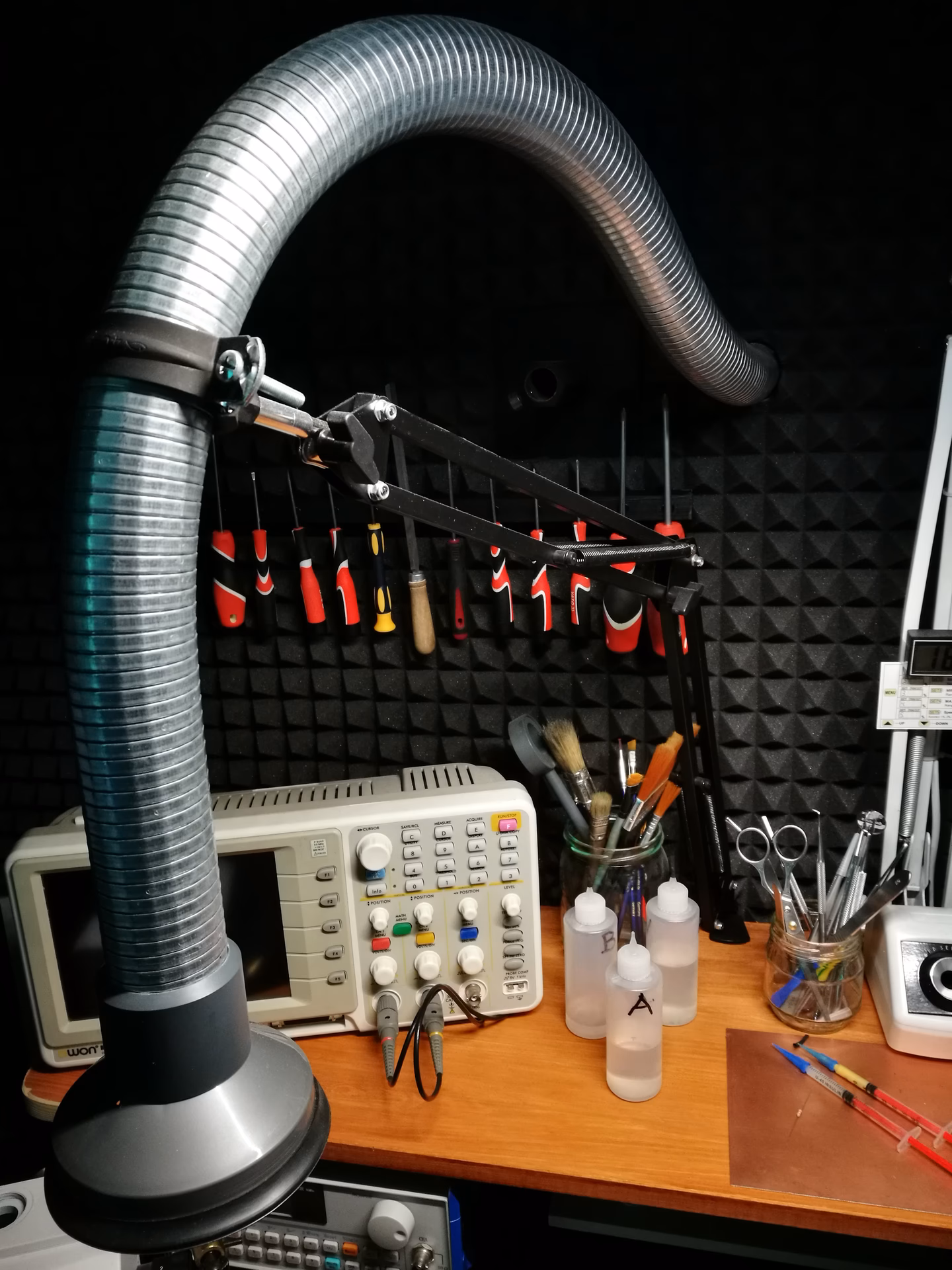

• Wentylacja: Lutowanie należy wykonywać w dobrze wentylowanym pomieszczeniu lub stosować wyciągi oparów, szczególnie przy lutowaniu twardym i lutowaniu z topnikami chemicznymi. Niektóre opary topników mogą być toksyczne.
• Ochrona dróg oddechowych: W przypadku lutowania twardego i lutowania z intensywnym wydzielaniem oparów, należy stosować maskę ochronną z odpowiednim filtrem.
• Bezpieczne obchodzenie się z lutownicą i palnikiem: Należy zachować ostrożność podczas pracy z rozgrzanymi narzędziami, unikać dotykania gorących elementów i nie pozostawiać włączonej lutownicy bez nadzoru.
• Gaśnica: W miejscu pracy powinna znajdować się gaśnica, na wypadek pożaru.
• Przechowywanie materiałów: Materiały łatwopalne i chemikalia (np. topniki) powinny być przechowywane w bezpiecznym miejscu, z dala od źródeł ciepła i ognia.

Często zadawane pytania (FAQ)

Jaką temperaturę lutowania wybrać?

Temperatura lutowania zależy od rodzaju spoiwa. Dla lutowania miękkiego zazwyczaj wynosi od 180°C do 250°C, a dla lutowania twardego od 600°C do 900°C (w zależności od rodzaju spoiwa twardego).

Jaki topnik jest najlepszy do elektroniki?

Do elektroniki najczęściej stosuje się topniki na bazie kalafonii lub topniki bezhalogenkowe. Kalafonia jest łagodna i łatwa do usunięcia, ale mniej aktywna niż topniki halogenkowe. Topniki bezhalogenkowe są coraz popularniejsze ze względu na ochronę środowiska i zdrowia.

Czy można lutować aluminium?

Lutowanie aluminium jest trudniejsze niż lutowanie innych metali ze względu na szybkie tworzenie się warstwy tlenków. Wymaga specjalnych spoiw i topników przeznaczonych do aluminium oraz precyzyjnej kontroli temperatury.

Jak usunąć nadmiar lutu?

Nadmiar lutu można usunąć za pomocą odsysacza cyny lub plecionki rozlutowniczej. Odsysacz cyny wciąga stopiony lut, a plecionka rozlutownicza wchłania go kapilarnie po podgrzaniu.

Czy lutowanie jest trudne?

Lutowanie miękkie jest stosunkowo łatwe do nauczenia, natomiast lutowanie twarde wymaga większej wprawy i doświadczenia. Kluczem do sukcesu jest odpowiednie przygotowanie powierzchni, wybór odpowiednich materiałów i narzędzi, oraz przestrzeganie zasad bezpieczeństwa.

Podsumowanie

Lutowanie jest wszechstronną i niezastąpioną techniką łączenia metali, wykorzystywaną w wielu dziedzinach. Zrozumienie podstawowych zasad procesu, rodzajów lutowania, materiałów i narzędzi oraz zasad bezpieczeństwa jest kluczowe dla wykonywania trwałych i estetycznych połączeń. Niezależnie od tego, czy zajmujesz się elektroniką, hydrauliką, klimatyzacją czy modelarstwem, umiejętność lutowania z pewnością okaże się przydatna.
