Wymagania Wentylacji Klatek Schodowych

Wentylacja klatek schodowych jest aspektem bezpieczeństwa budynków, który często umyka uwadze, a jest niezwykle istotny, szczególnie w kontekście ewakuacji. Prawidłowo zaprojektowany system wentylacji w klatkach schodowych ma kluczowe znaczenie dla zapewnienia bezpieczeństwa osób przebywających w budynku, zwłaszcza w sytuacjach awaryjnych, takich jak pożar. W tym artykule szczegółowo omówimy wymagania dotyczące wentylacji klatek schodowych, koncentrując się na klatkach schodowych ewakuacyjnych i systemach, które zapewniają odpowiednią wymianę powietrza.

Wymagania Wentylacji Klatek Schodowych Ewakuacyjnych

W przypadku zamkniętych klatek schodowych ewakuacyjnych, które stanowią drogę ucieczki w razie niebezpieczeństwa, kluczowe jest zapewnienie odpowiedniej wentylacji. Przepisy budowlane i normy bezpieczeństwa nakładają konkretne wymagania, mające na celu ochronę życia i zdrowia ludzi. Jednym z podstawowych wymogów jest instalacja na szczycie każdej zamkniętej klatki schodowej systemu wentylatorów rewersyjnych. System ten musi być zdolny do działania w dwóch kierunkach: wprowadzania świeżego powietrza oraz usuwania powietrza zanieczyszczonego, na przykład dymu.

Parametry Wydajności Wentylacji

Wydajność systemu wentylacji klatek schodowych ewakuacyjnych jest ściśle określona. System wentylatorów rewersyjnych musi być w stanie zapewnić wymianę powietrza na poziomie 6 wymian powietrza na godzinę (ACH). Alternatywnie, wydajność systemu może być określona na podstawie powierzchni największej kondygnacji budynku. W tym przypadku wymagane jest, aby system był w stanie dostarczyć lub usunąć powietrze z prędkością 1 stopę sześcienną na minutę na stopę kwadratową (cfm/ft²) powierzchni największej kondygnacji. Przeliczając to na jednostki metryczne, jest to równoważne 0,00508 m³/(s·m²). Zastosowanie ma wartość większa z tych dwóch obliczeń, co zapewnia, że wentylacja jest wystarczająca nawet w dużych budynkach.

Aby lepiej zrozumieć te parametry, warto je rozłożyć na czynniki pierwsze:

• 6 wymian powietrza na godzinę (ACH): Oznacza to, że cała objętość powietrza w klatce schodowej powinna zostać wymieniona na świeże powietrze sześć razy w ciągu godziny. Jest to ogólna miara intensywności wentylacji.
• 1 cfm/ft² (0,00508 m³/(s·m²)): Ten parametr odnosi się do powierzchni największej kondygnacji budynku. Oznacza to, że na każdy metr kwadratowy powierzchni największego piętra, system wentylacji musi być w stanie przepływać określoną objętość powietrza na minutę. Jest to bardziej precyzyjne podejście, uwzględniające wielkość budynku.

W praktyce, projektanci systemów HVAC muszą obliczyć obie wartości i wybrać tę, która jest większa, aby spełnić minimalne wymagania wentylacyjne dla danej klatki schodowej.

Dlaczego Wentylacja Klatek Schodowych Jest Tak Ważna?

Odpowiednia wentylacja klatek schodowych pełni szereg kluczowych funkcji, szczególnie istotnych w sytuacjach awaryjnych:

• Usuwanie dymu: W przypadku pożaru, klatka schodowa może stać się drogą rozprzestrzeniania dymu. System wentylacji, działając w trybie wyciągu, pomaga w usunięciu dymu z klatki schodowej, zapewniając lepsze warunki do ewakuacji i pracy ekip ratunkowych.
• Dopływ świeżego powietrza: W trybie nawiewu, system wentylacji dostarcza świeże powietrze do klatki schodowej. Jest to kluczowe dla utrzymania odpowiedniego poziomu tlenu i ułatwienia oddychania osobom ewakuującym się, zwłaszcza w zadymionym środowisku.

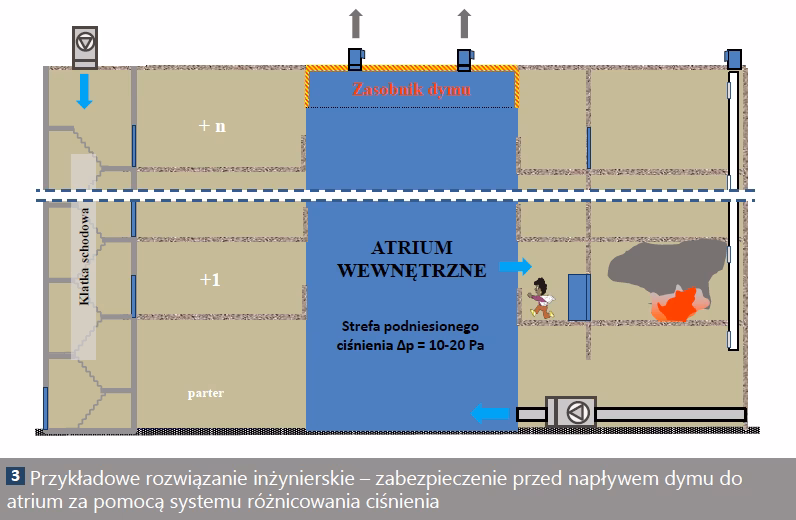

• Kontrola ciśnienia: System wentylacji może być wykorzystany do kontroli ciśnienia w klatce schodowej. Utrzymanie nadciśnienia w klatce schodowej w stosunku do przyległych pomieszczeń może zapobiec przedostawaniu się dymu do klatki schodowej, chroniąc drogę ewakuacyjną.
• Komfort termiczny: W normalnych warunkach, wentylacja klatek schodowych może również przyczyniać się do poprawy komfortu termicznego, zwłaszcza w budynkach wielokondygnacyjnych, gdzie temperatura na różnych poziomach może się różnić.

Rodzaje Systemów Wentylacji Klatek Schodowych

Istnieje kilka rodzajów systemów wentylacji, które mogą być stosowane w klatkach schodowych. Wybór odpowiedniego systemu zależy od wielu czynników, takich jak rodzaj budynku, jego wysokość, przeznaczenie klatki schodowej (ewakuacyjna, użytkowa), oraz lokalne przepisy budowlane.

• Wentylacja naturalna: Wykorzystuje naturalne różnice ciśnień i temperatur do wymiany powietrza. Może być realizowana poprzez otwory wentylacyjne w ścianach zewnętrznych klatki schodowej, okna, lub świetliki dachowe. Wentylacja naturalna może być niewystarczająca w przypadku klatek schodowych ewakuacyjnych, szczególnie w wysokich budynkach, gdzie kontrola nad przepływem powietrza jest kluczowa.
• Wentylacja mechaniczna wywiewna: System oparty na wentylatorach wyciągowych, które usuwają powietrze z klatki schodowej. Powietrze świeże napływa naturalnie przez nieszczelności budynku lub specjalne nawiewniki. Ten system jest skuteczniejszy od wentylacji naturalnej, ale może nie zapewniać wystarczającej kontroli nad kierunkiem przepływu powietrza.
• Wentylacja mechaniczna nawiewno-wywiewna: Najbardziej zaawansowany i kontrolowany system, wykorzystujący zarówno wentylatory nawiewne, jak i wywiewne. Pozwala na precyzyjne sterowanie przepływem powietrza, ciśnieniem w klatce schodowej, oraz kierunkiem wymiany powietrza (nawiew świeżego powietrza lub wyciąg zanieczyszczonego). Systemy z wentylatorami rewersyjnymi należą do tej kategorii i są szczególnie zalecane dla klatek schodowych ewakuacyjnych, gdyż umożliwiają szybką zmianę trybu pracy w zależności od sytuacji (np. pożaru).

Przepisy i Normy

Wymagania dotyczące wentylacji klatek schodowych są zazwyczaj regulowane przez lokalne przepisy budowlane oraz normy bezpieczeństwa pożarowego. Przepisy te mogą różnić się w zależności od kraju, regionu, oraz rodzaju budynku. Projektanci i inwestorzy powinni zawsze dokładnie zapoznać się z obowiązującymi przepisami i normami przed przystąpieniem do projektowania i instalacji systemu wentylacji klatki schodowej.

W Polsce, kwestie wentylacji klatek schodowych reguluje m.in. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normy związane z bezpieczeństwem pożarowym. Wymagania dotyczące wentylacji pożarowej, w tym klatek schodowych, są szczególnie istotne i precyzyjnie określone.

Projektowanie Systemu Wentylacji Klatek Schodowych

Projektowanie skutecznego systemu wentylacji klatki schodowej wymaga uwzględnienia wielu czynników. Kluczowe aspekty to:

• Wysokość budynku: W wysokich budynkach, naturalne różnice ciśnień (efekt kominowy) mogą znacząco wpływać na wentylację. System mechaniczny musi być odpowiednio zaprojektowany, aby przeciwdziałać tym efektom i zapewnić stabilną wentylację na wszystkich poziomach.
• Powierzchnia kondygnacji: Wielkość największej kondygnacji wpływa na wymagane parametry wydajności systemu wentylacji (cfm/ft² lub m³/(s·m²)).
• Przeznaczenie klatki schodowej: Czy jest to klatka schodowa ewakuacyjna, czy użytkowa? Wymagania dla klatek ewakuacyjnych są zazwyczaj bardziej rygorystyczne.
• Lokalizacja budynku i warunki klimatyczne: Warunki zewnętrzne, takie jak temperatura, wiatr, wilgotność, mogą wpływać na działanie systemu wentylacji.
• Przepisy i normy: Należy ściśle przestrzegać obowiązujących przepisów budowlanych i norm bezpieczeństwa.
• Integracja z systemem przeciwpożarowym: System wentylacji klatki schodowej powinien być zintegrowany z systemem sygnalizacji pożaru i systemem oddymiania, aby zapewnić skoordynowane działanie w przypadku pożaru.

Często Zadawane Pytania (FAQ)

Podsumowanie

Wentylacja klatek schodowych, a w szczególności klatek schodowych ewakuacyjnych, jest kluczowym elementem bezpieczeństwa budynków. Zapewnienie odpowiedniej wymiany powietrza, zgodnie z wymaganiami przepisów i norm, ma zasadnicze znaczenie dla ochrony życia i zdrowia ludzi w sytuacjach awaryjnych. Systemy wentylacji mechanicznej z wentylatorami rewersyjnymi, zdolne do pracy w trybie nawiewu i wyciągu, są najbardziej efektywnym rozwiązaniem dla klatek schodowych ewakuacyjnych, zapewniając kontrolę nad dymem, dopływ świeżego powietrza i bezpieczeństwo drogi ewakuacyjnej. Pamiętajmy, że regularna konserwacja i przeglądy systemów wentylacji są niezbędne dla ich prawidłowego i niezawodnego działania.
