Przepustnice zwrotne: klucz do efektywnej wentylacji

W dzisiejszych czasach, kiedy komfort i jakość powietrza w pomieszczeniach stają się priorytetem, systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) odgrywają kluczową rolę. Jednym z mniej rzucających się w oczy, ale niezwykle istotnych komponentów tych systemów są przepustnice zwrotne. Te proste, ale genialne urządzenia, zapewniają, że powietrze przepływa tylko w jednym kierunku, chroniąc nasze domy i budynki przed niepożądanymi skutkami wstecznego ciągu.

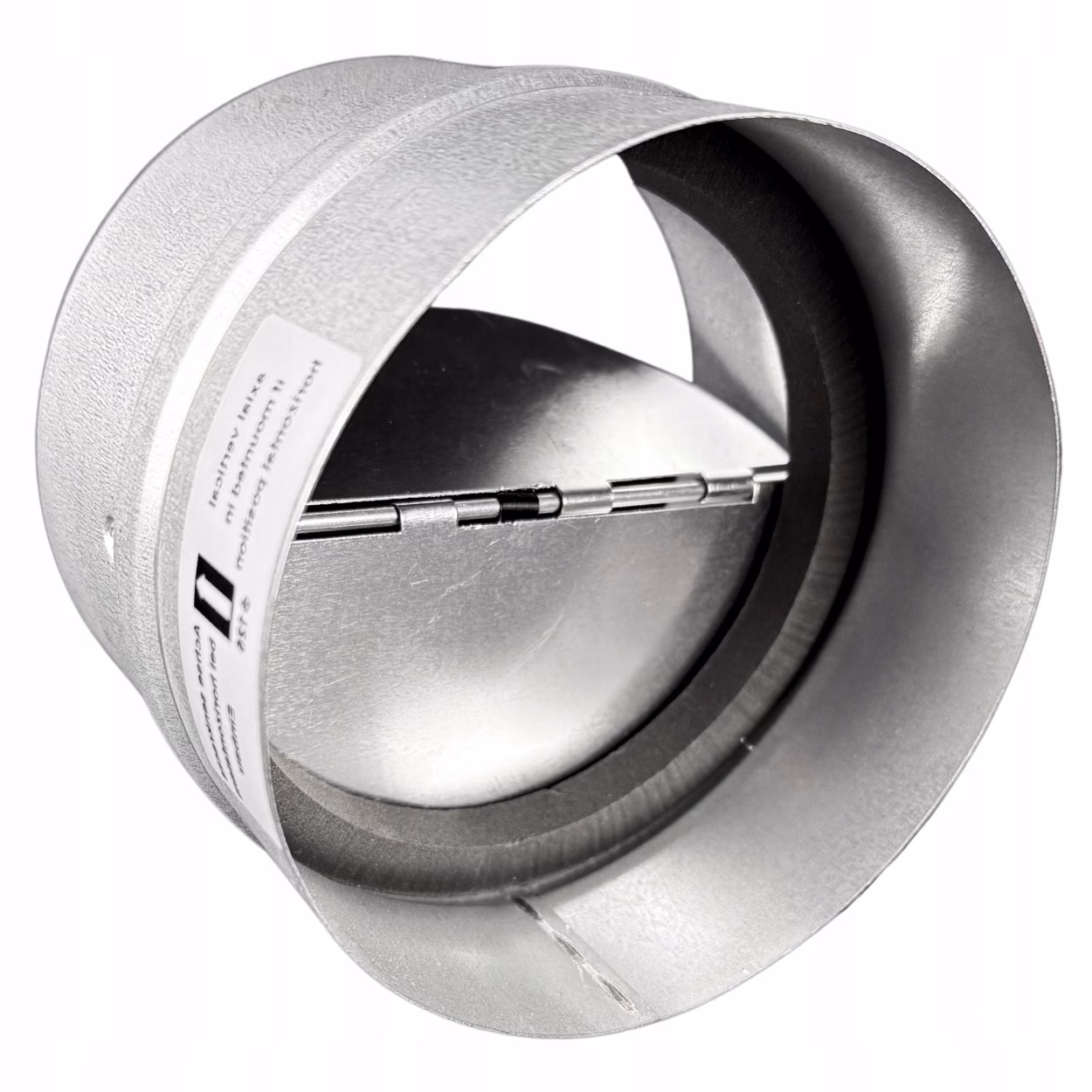

Co to jest przepustnica zwrotna?

Przepustnica zwrotna, znana również jako klapa zwrotna, jest mechanicznym urządzeniem instalowanym w kanałach wentylacyjnych lub kominach. Jej głównym zadaniem jest umożliwienie przepływu powietrza lub gazów tylko w jednym, określonym kierunku. Najprościej mówiąc, działa ona jak jednokierunkowy zawór dla powietrza. Wyobraź sobie drzwi, które otwierają się tylko na zewnątrz – przepustnica zwrotna działa na podobnej zasadzie, ale dla strumienia powietrza.

Podstawowa funkcja przepustnicy zwrotnej to zapobieganie cofaniu się powietrza. Dlaczego to jest ważne? W systemach wentylacyjnych i wyciągowych, niekontrolowany przepływ wsteczny może prowadzić do szeregu problemów, takich jak:

• Wciąganie zanieczyszczonego powietrza z powrotem do pomieszczenia.
• Mieszanie się powietrza wywiewanego z nawiewanym, obniżając efektywność wentylacji.
• Powstawanie nieprzyjemnych zapachów.
• Straty energii cieplnej w zimie i chłodnego powietrza latem.
• W skrajnych przypadkach, cofanie się spalin z urządzeń grzewczych, co stanowi poważne zagrożenie dla bezpieczeństwa.

Jak działa przepustnica zwrotna?

Mechanizm działania przepustnicy zwrotnej jest zazwyczaj prosty i opiera się na zasadach fizyki. Większość przepustnic zwrotnych wykorzystuje ciśnienie powietrza lub grawitację do otwierania i zamykania swoich ruchomych elementów, zwanych klapami lub listkami.

Kiedy wentylator lub inne urządzenie wymuszające ruch powietrza działa, wytwarza ono ciśnienie. To ciśnienie pokonuje opór przepustnicy i otwiera klapy, umożliwiając przepływ powietrza w pożądanym kierunku. Gdy przepływ powietrza ustaje lub zaczyna działać w przeciwnym kierunku (na przykład pod wpływem wiatru lub naturalnego ciągu kominowego), klapy zamykają się. Zamknięcie klap jest zazwyczaj wspomagane przez grawitację, sprężyny, lub różnicę ciśnień.

Istnieją różne konstrukcje przepustnic zwrotnych, ale najczęściej spotykane są:

• Przepustnice grawitacyjne: Wykorzystują ciężar klap do ich zamykania. Są proste i niezawodne, ale muszą być montowane w odpowiedniej pozycji (zwykle pionowej lub poziomej z klapami otwierającymi się do góry).
• Przepustnice sprężynowe: Wyposażone w sprężynę, która domyka klapy. Mogą pracować w dowolnej pozycji i są bardziej czułe na zmiany ciśnienia.
• Przepustnice membranowe: Wykorzystują elastyczną membranę, która otwiera się pod wpływem ciśnienia i zamyka, gdy ciśnienie ustaje. Charakteryzują się cichą pracą i dobrą szczelnością.

Rodzaje przepustnic zwrotnych

Przepustnice zwrotne można klasyfikować na różne sposoby, biorąc pod uwagę ich konstrukcję, materiał wykonania, sposób działania, czy przeznaczenie. Poniżej przedstawiamy kilka popularnych rodzajów:

Ze względu na konstrukcję:

• Jednoklapowe: Posiadają jedną, dużą klapę. Są proste w budowie i stosowane w mniej wymagających aplikacjach.
• Wieloklapowe (żaluzjowe): Składają się z wielu mniejszych, nachodzących na siebie klap (listków). Zapewniają lepszą szczelność i mniejszy opór przepływu powietrza, szczególnie w większych kanałach.
• Iris (przepustnice irysowe): Charakteryzują się okrągłym przekrojem i regulacją przepływu za pomocą obracających się segmentów, które przypominają przysłonę aparatu fotograficznego. Mogą pełnić funkcję przepustnicy zwrotnej, ale częściej stosowane są do regulacji przepływu.

Ze względu na materiał wykonania:

• Metalowe: Wykonane ze stali ocynkowanej, aluminium lub stali nierdzewnej. Są trwałe, odporne na wysokie temperatury i korozję. Stosowane w systemach wentylacyjnych, kominowych i przemysłowych.
• Z tworzyw sztucznych: Wykonane z PVC, ABS lub innych tworzyw. Lekkie, odporne na korozję i chemikalia. Często stosowane w systemach wentylacji domowej, wyciągach kuchennych i łazienkowych.

Ze względu na sposób działania:

• Grawitacyjne: Jak wspomniano, wykorzystują grawitację. Proste i niezawodne.
• Sprężynowe: Wykorzystują sprężyny. Bardziej czułe i mogą pracować w różnych pozycjach.
• Magnetyczne: Wykorzystują magnesy do domykania klap. Ciche i szczelne.

Dlaczego warto stosować przepustnice zwrotne?

Korzyści płynące ze stosowania przepustnic zwrotnych są wielorakie i znacząco wpływają na komfort, bezpieczeństwo i efektywność systemów HVAC. Do najważniejszych zalet należą:

• Zapobieganie cofaniu się powietrza i zanieczyszczeń: To podstawowa funkcja, która chroni przed wciąganiem zanieczyszczonego powietrza, dymu, spalin, insektów i gryzoni z powrotem do pomieszczeń.
• Poprawa efektywności wentylacji: Zapobiegając mieszaniu się powietrza wywiewanego z nawiewanym, przepustnice zwrotne optymalizują wymianę powietrza i zapewniają dopływ świeżego powietrza.
• Oszczędność energii: Redukują straty energii cieplnej w zimie i chłodnego powietrza latem, poprzez blokowanie niekontrolowanego przepływu powietrza przez kanały wentylacyjne, szczególnie podczas przerw w pracy wentylatorów.
• Ochrona urządzeń: W niektórych aplikacjach, przepustnice zwrotne chronią wentylatory i inne urządzenia przed szkodliwym wpływem wstecznego ciśnienia i przepływu powietrza.
• Redukcja hałasu: Niektóre przepustnice zwrotne, szczególnie membranowe, przyczyniają się do redukcji hałasu generowanego przez system wentylacyjny.

Gdzie stosuje się przepustnice zwrotne?

Przepustnice zwrotne znajdują szerokie zastosowanie w różnych systemach wentylacyjnych i wyciągowych, zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych. Przykłady zastosowań:

• Okapy kuchenne: Zapobiegają cofaniu się zapachów i tłuszczu z kanału wentylacyjnego do kuchni, gdy okap nie pracuje.
• Wentylatory łazienkowe i toaletowe: Chroni przed cofaniem się wilgotnego i zanieczyszczonego powietrza z powrotem do łazienki, a także przed przenikaniem zapachów między pomieszczeniami w systemach wentylacji zbiorczej.
• Suszarki do ubrań: Zapobiegają cofaniu się ciepłego i wilgotnego powietrza z przewodu wentylacyjnego suszarki.
• Systemy wentylacji mechanicznej z odzyskiem ciepła (rekuperacja): W systemach rekuperacji, przepustnice zwrotne mogą być stosowane w kanałach wywiewnych i nawiewnych, aby zapewnić prawidłowy kierunek przepływu powietrza i zapobiec mieszaniu się strumieni.
• Systemy wentylacji przemysłowej: W halach produkcyjnych, magazynach, laboratoriach, przepustnice zwrotne chronią przed cofaniem się zanieczyszczeń, pyłów, oparów i gazów.
• Kominowe systemy spalinowe: W kominach spalinowych, przepustnice zwrotne mogą zapobiegać cofaniu się spalin do pomieszczeń, szczególnie w przypadku braku ciągu kominowego lub niekorzystnych warunków atmosferycznych. Należy jednak pamiętać, że w systemach spalinowych wymagane są specjalne przepustnice atestowane i odporne na wysokie temperatury i agresywne substancje.

Jak wybrać odpowiednią przepustnicę zwrotną?

Wybór odpowiedniej przepustnicy zwrotnej zależy od konkretnej aplikacji i wymagań systemu wentylacyjnego. Przy wyborze należy wziąć pod uwagę następujące czynniki:

• Rozmiar i kształt kanału wentylacyjnego: Przepustnica musi być dopasowana do średnicy lub przekroju kanału. Dostępne są przepustnice okrągłe, prostokątne i kwadratowe.
• Przepływ powietrza: Przepustnica powinna być dobrana do przewidywanego przepływu powietrza w systemie. Zbyt mała przepustnica będzie generować nadmierny opór, a zbyt duża może nie działać prawidłowo przy niskich przepływach.
• Ciśnienie robocze: Należy uwzględnić ciśnienie w systemie wentylacyjnym. Niektóre przepustnice są przeznaczone do pracy przy wyższych ciśnieniach.
• Temperatura i środowisko pracy: Materiał przepustnicy powinien być odporny na temperaturę i warunki środowiskowe panujące w miejscu instalacji (wilgotność, agresywne substancje chemiczne, itp.).
• Pozycja montażowa: Przepustnice grawitacyjne wymagają określonej pozycji montażowej (zwykle pionowej lub poziomej). Przepustnice sprężynowe i membranowe mogą pracować w dowolnej pozycji.
• Poziom hałasu: Jeśli cicha praca jest priorytetem, warto wybrać przepustnicę membranową lub model z tłumikiem hałasu.
• Atesty i certyfikaty: W przypadku systemów spalinowych i innych wymagających aplikacji, należy stosować przepustnice posiadające odpowiednie atesty i certyfikaty bezpieczeństwa.

Montaż i konserwacja przepustnic zwrotnych

Montaż przepustnicy zwrotnej jest zazwyczaj prosty i polega na wpięciu jej w kanał wentylacyjny. Należy jednak pamiętać o kilku ważnych zasadach:

• Prawidłowa orientacja: Przepustnice grawitacyjne muszą być zamontowane w odpowiedniej pozycji, zgodnie z oznaczeniami producenta, aby klapy mogły swobodnie się otwierać i zamykać pod wpływem grawitacji.
• Szczelność połączeń: Połączenia przepustnicy z kanałem wentylacyjnym powinny być szczelne, aby uniknąć nieszczelności i strat powietrza. Można zastosować taśmy uszczelniające lub silikon.
• Dostępność do konserwacji: Przepustnica powinna być zamontowana w miejscu łatwo dostępnym do przeglądów i ewentualnej konserwacji.

Konserwacja przepustnic zwrotnych jest zazwyczaj minimalna i sprowadza się do okresowego sprawdzania stanu klap i usuwania zanieczyszczeń, takich jak kurz, pył i owady, które mogą blokować ich ruch. W przypadku przepustnic metalowych, można okresowo smarować ruchome elementy (zawiasy klap) smarem silikonowym, aby zapewnić płynną pracę. Częstotliwość konserwacji zależy od warunków pracy i stopnia zanieczyszczenia powietrza.

Często zadawane pytania (FAQ)

Czy przepustnica zwrotna powoduje opór przepływu powietrza?

Tak, każda przepustnica zwrotna, ze względu na swoją konstrukcję, powoduje pewien opór przepływu powietrza. Jednak dobrze dobrana przepustnica, o odpowiedniej konstrukcji (np. wieloklapowa), powinna generować minimalny opór, który nie wpłynie znacząco na wydajność systemu wentylacyjnego.

Czy przepustnica zwrotna hałasuje?

Niektóre przepustnice zwrotne, szczególnie jednoklapowe metalowe, mogą generować niewielki hałas podczas otwierania i zamykania klap, szczególnie przy nagłych zmianach ciśnienia powietrza. Przepustnice membranowe i modele z tłumikami hałasu są zazwyczaj cichsze.

Jak długo działa przepustnica zwrotna?

Trwałość przepustnicy zwrotnej zależy od materiału wykonania, jakości wykonania i warunków pracy. Przepustnice metalowe, szczególnie ze stali nierdzewnej, mogą działać bardzo długo, nawet kilkadziesiąt lat. Przepustnice z tworzyw sztucznych mają zazwyczaj krótszą żywotność, ale nadal mogą służyć przez wiele lat. Regularna konserwacja i czyszczenie przedłużają żywotność każdego rodzaju przepustnicy.

Czy mogę samodzielnie zamontować przepustnicę zwrotną?

Tak, montaż przepustnicy zwrotnej jest zazwyczaj prosty i można go wykonać samodzielnie, o ile posiadasz podstawowe umiejętności manualne i narzędzia. Należy jednak dokładnie zapoznać się z instrukcją producenta i przestrzegać zasad bezpieczeństwa. W przypadku wątpliwości, warto skorzystać z pomocy specjalisty.

Jak czyścić przepustnicę zwrotną?

Czyszczenie przepustnicy zwrotnej polega na usunięciu kurzu, pyłu i innych zanieczyszczeń z klap i obudowy. Można to zrobić za pomocą odkurzacza, miękkiej szczotki lub wilgotnej szmatki. Należy unikać stosowania agresywnych środków czyszczących, które mogą uszkodzić materiał przepustnicy. Przed czyszczeniem, należy upewnić się, że system wentylacyjny jest wyłączony.

Podsumowanie

Przepustnice zwrotne to niepozorne, ale niezwykle ważne elementy systemów wentylacyjnych. Zapewniają jednokierunkowy przepływ powietrza, chroniąc przed cofaniem się zanieczyszczeń, poprawiając efektywność wentylacji i oszczędzając energię. Dostępne w różnych rodzajach i konstrukcjach, mogą być stosowane w szerokim zakresie aplikacji, od okapów kuchennych po przemysłowe systemy wentylacyjne. Prawidłowy dobór, montaż i konserwacja przepustnic zwrotnych to klucz do zapewnienia komfortu, bezpieczeństwa i zdrowego środowiska w każdym budynku.
