Kawitacja w pompach: przyczyny, skutki i zapobieganie

Kawitacja to zjawisko, które, choć często ignorowane, może mieć poważne konsekwencje dla systemów hydraulicznych, w szczególności pomp. Jest to proces niepożądany i szkodliwy, który w skrajnych przypadkach może prowadzić do nieodwracalnych uszkodzeń urządzeń. Zrozumienie mechanizmu kawitacji, jej objawów i metod zapobiegania jest kluczowe dla utrzymania sprawności i wydajności instalacji HVAC.

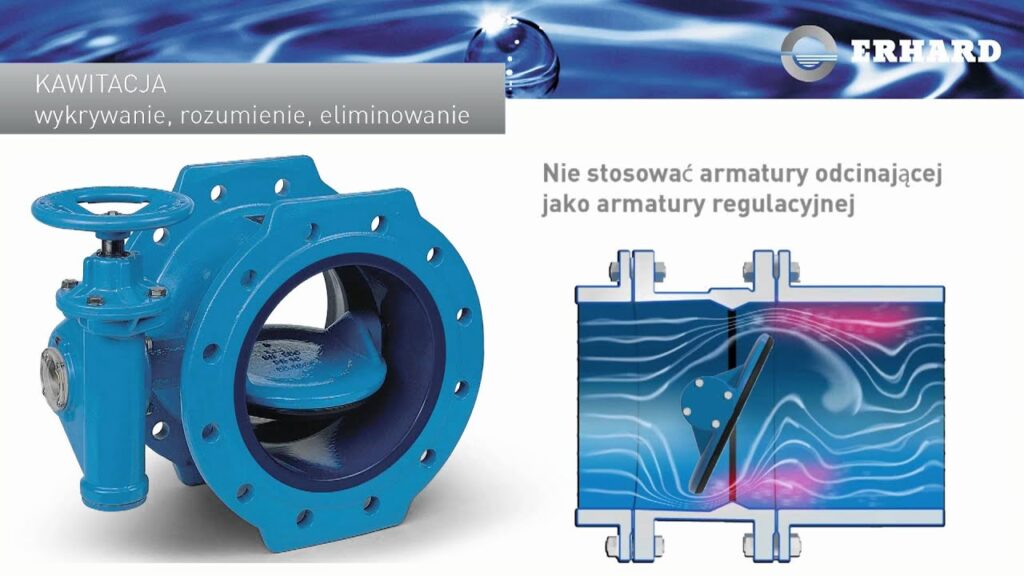

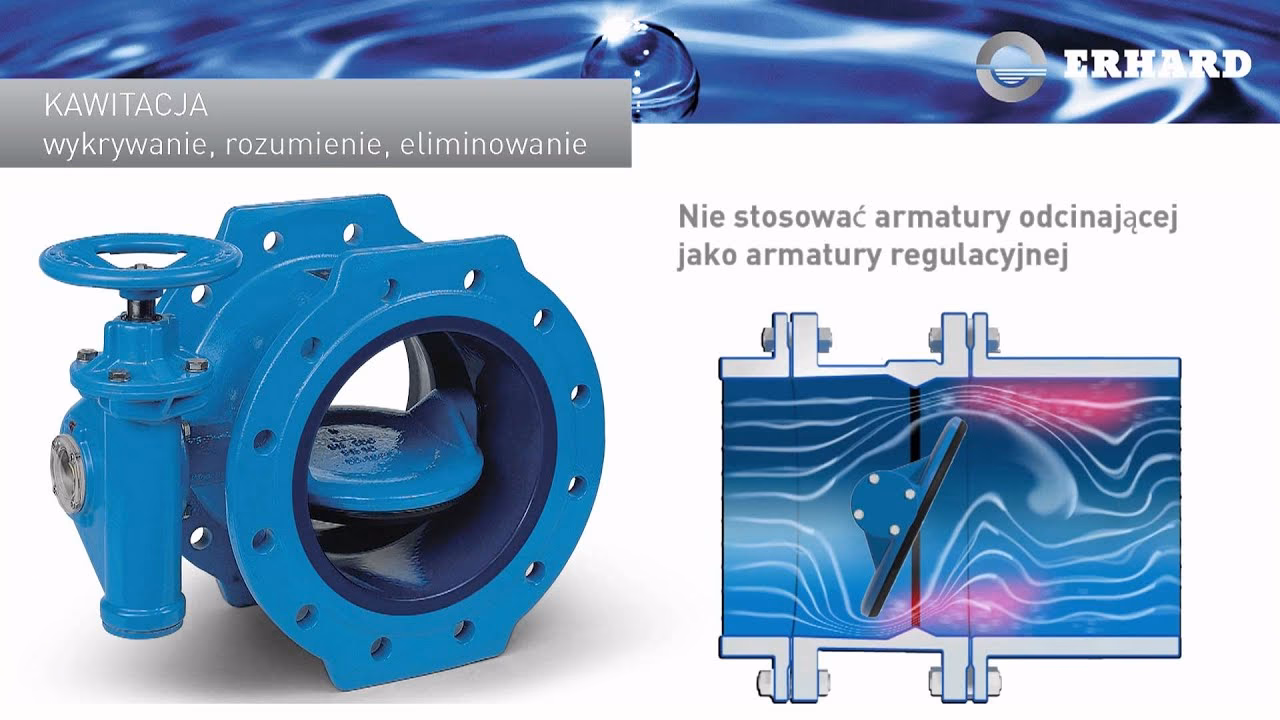

Na czym polega zjawisko kawitacji?

Kawitacja to proces fizyczny polegający na tworzeniu się, gromadzeniu, a następnie gwałtownym zanikaniu pęcherzyków gazowych w cieczy. Zjawisko to występuje w obszarach, gdzie ciecz przepływa z dużą prędkością i ciśnienie lokalnie spada. W kontekście pomp, kawitacja najczęściej pojawia się w okolicy wirnika.

Dokładniej, do kawitacji dochodzi, gdy w centralnej części wirnika pompy ciśnienie cieczy spada poniżej ciśnienia nasycenia dla danej temperatury. W takich warunkach ciecz zaczyna gwałtownie parować, tworząc pęcherzyki pary. Te pęcherzyki są unoszone przez przepływ cieczy do obszarów o wyższym ciśnieniu, gdzie implodują, czyli gwałtownie się zapadają. Implozji towarzyszy powstanie fali uderzeniowej o bardzo dużej energii, choć działającej na mikroskopijnym obszarze.

Mikro-uderzenia i ich konsekwencje

Pękanie dużej liczby pęcherzyków kawitacyjnych generuje serię mikro-uderzeń o wysokiej częstotliwości. Te uderzenia, mimo że pojedynczo są niewielkie, w sumie wywierają niszczący wpływ na materiały konstrukcyjne pompy. Powodują one erozję kawitacyjną, czyli stopniowe wykruszanie i uszkadzanie powierzchni elementów pompy, zwłaszcza wirnika i obudowy. W dłuższej perspektywie, erozja kawitacyjna prowadzi do:

• Spadku wydajności pompy: Uszkodzony wirnik nie jest w stanie efektywnie przekazywać energii cieczy, co obniża przepływ i ciśnienie.
• Zwiększonego hałasu i wibracji: Implozje pęcherzyków generują hałas, a nierównomierne uszkodzenia wirnika prowadzą do drgań.
• Zużycia energii: Pompa musi pracować ciężej, aby osiągnąć pożądane parametry, co zwiększa zużycie energii elektrycznej.
• Wycieków: Erozja może doprowadzić do uszkodzenia uszczelnień i pęknięć obudowy, powodując wycieki cieczy.
• Awarii pompy: W skrajnych przypadkach, kawitacja może spowodować poważne uszkodzenia, uniemożliwiające dalszą pracę pompy i wymagające kosztownej naprawy lub wymiany.

Jakie są główne objawy kawitacji w pompie?

Wczesne wykrycie kawitacji jest kluczowe, aby zapobiec poważnym uszkodzeniom pompy. Istnieje kilka charakterystycznych objawów, na które warto zwrócić uwagę:

• Spadek parametrów pracy: Najbardziej zauważalnym objawem jest obniżenie wydajności pompy, czyli zmniejszenie przepływu i ciśnienia tłoczonej cieczy.
• Zwiększone zużycie prądu: Pompa pracująca z kawitacją zużywa więcej energii, próbując skompensować spadek wydajności.
• Hałas: Kawitacji towarzyszy charakterystyczny hałas, często opisywany jako "gruz", "chrobotanie" lub "syczenie", przypominający dźwięk przesypywanego żwiru.
• Wibracje: Pulsacja ciśnienia związana z implozjami pęcherzyków powoduje drgania pompy i rurociągów.
• Uszkodzenia elementów pompy: Po rozebraniu pompy można wizualnie stwierdzić uszkodzenia erozyjne, szczególnie na wirniku, w postaci wżerów, ubytków materiału i szorstkiej powierzchni.

Jak przeciwdziałać zjawisku kawitacji?

Zapobieganie kawitacji jest znacznie bardziej efektywne i ekonomiczne niż naprawa skutków jej działania. Istnieje kilka sposobów na minimalizację ryzyka wystąpienia kawitacji:

Konstrukcja pompy i NPSHA

Producenci pomp podejmują działania konstrukcyjne mające na celu zwiększenie odporności na kawitację. Właściwości antykawitacyjne pompy określa parametr NPSHA (Net Positive Suction Head Available), czyli dostępna nadwyżka ciśnienia ssania. Im wyższa wartość NPSHA pompy, tym jest ona bardziej odporna na kawitację.

Do działań konstrukcyjnych przeciwdziałających kawitacji należą:

• Odpowiednia budowa wirników: Wirniki o specjalnej konstrukcji, np. z szerokimi kanałami przepływowymi, są mniej podatne na spadek ciśnienia.
• Właściwe profilowanie łopatek: Odpowiedni kształt łopatek minimalizuje lokalne spadki ciśnienia.
• Ograniczona liczba łopatek: Mniejsza liczba łopatek zmniejsza ryzyko zatłoczenia i spadku ciśnienia na wlocie wirnika.
• Prerotacja (zawirowanie wstępne): Ukierunkowanie cieczy na wlocie wirnika w kierunku obrotów silnika może poprawić warunki ssania.

Wybierając pompę, warto zwrócić uwagę na parametr NPSHA i dobrać model o odpowiedniej wartości dla danej instalacji.

Parametry instalacji

Na wartość NPSHA w instalacji (NPSHR - Net Positive Suction Head Required) ma wpływ wiele czynników. Można ją zwiększyć poprzez:

• Zastosowanie rurociągu ssawnego o dużej średnicy i niewielkiej długości: Minimalizuje to straty ciśnienia na ssaniu.
• Redukcję liczby elementów powodujących straty ciśnienia: Unikanie zbędnych kolanek, zaworów i zwężeń na odcinku ssawnym.
• Przeciwdziałanie wysokim prędkościom cieczy: Utrzymywanie prędkości przepływu poniżej 2 m/s na ssaniu.
• Unikanie wahań poziomu cieczy w zbiorniku ssawnym: Stabilny poziom cieczy zapewnia równomierny napływ do pompy.
• Pompowanie cieczy o niższej temperaturze: Niższa temperatura cieczy zmniejsza prężność pary i ryzyko kawitacji.
• Zastosowanie rurociągu o gładkiej powierzchni wewnętrznej: Rury PVC lub rury stalowe o gładkiej powierzchni zmniejszają straty ciśnienia.
• Zwiększenie ciśnienia na wlocie pompy: Można to osiągnąć poprzez podniesienie poziomu zbiornika ssawnego lub zastosowanie pompy wspomagającej (doprowadzającej).

Kawitacja w innych kontekstach

Zjawisko kawitacji, choć najczęściej kojarzone z pompami, może występować również w innych sytuacjach, np.:

Kawitacja w łodziach

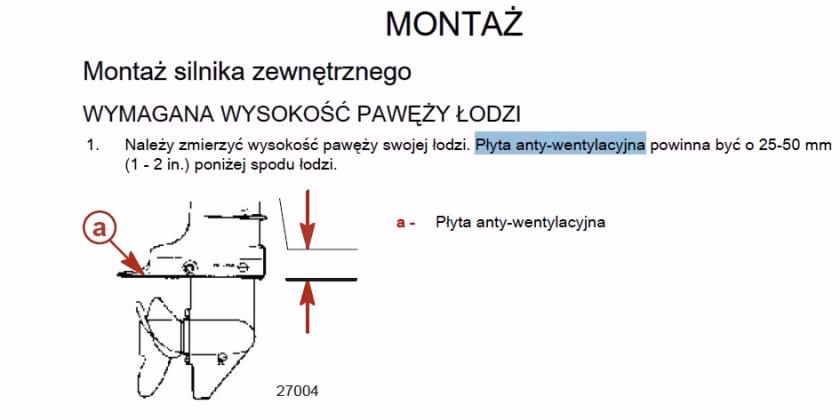

Kawitacja może pojawić się również w okolicy śruby napędowej łodzi, zwłaszcza przy dużych prędkościach lub w warunkach, gdy śruba jest niedostatecznie zanurzona. Objawia się to spadkiem ciągu, hałasem i wibracjami. Przyczyną może być zbyt wysoko ustawiony silnik, skoki na falach lub ostre zakręty.

Peeling kawitacyjny w kosmetologii

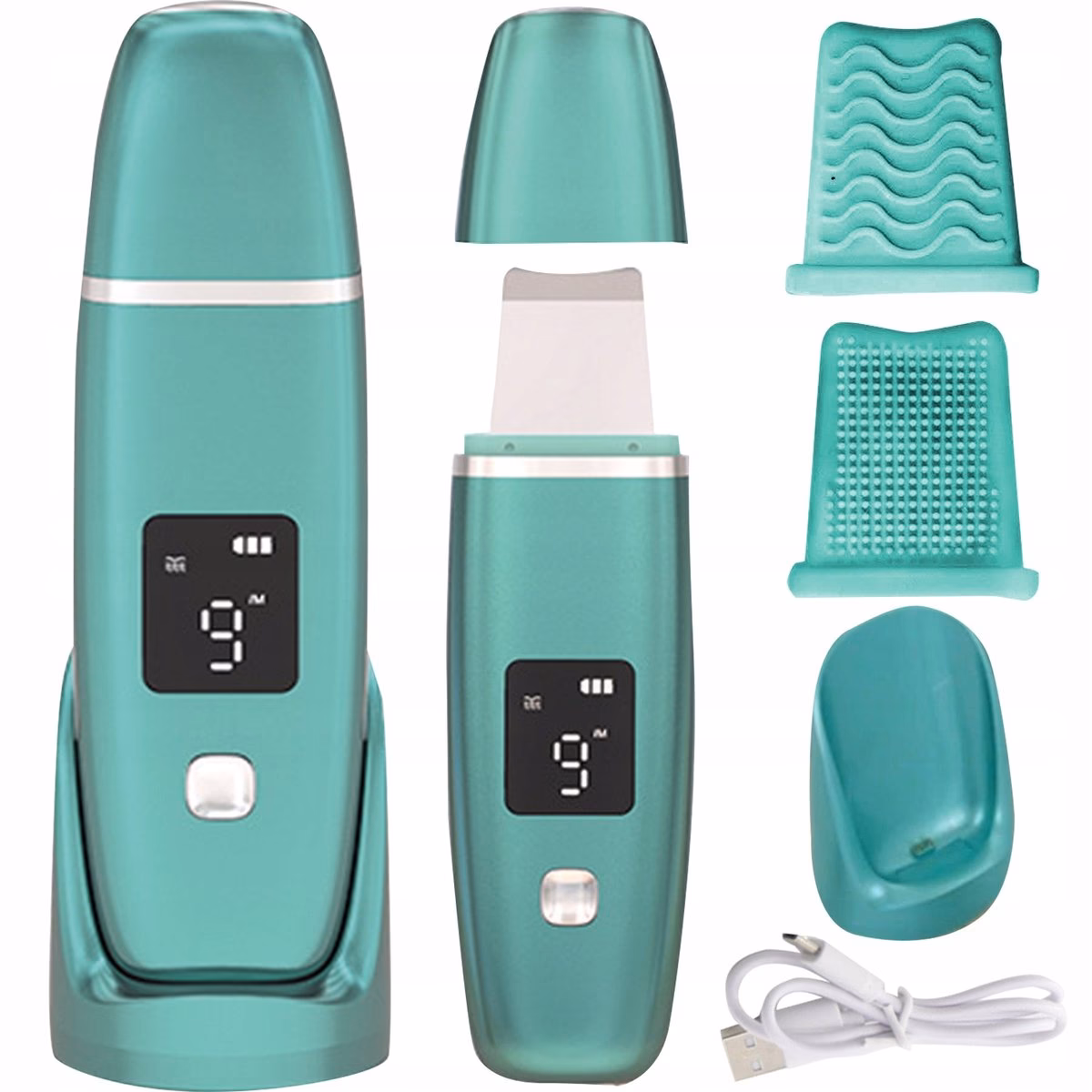

W kosmetologii wykorzystuje się zjawisko kawitacji do peelingu kawitacyjnego. Jest to zabieg oczyszczania skóry za pomocą ultradźwięków. W tym przypadku, kawitacja jest indukowana celowo na powierzchni skóry, aby delikatnie usuwać martwe komórki naskórka, oczyszczać pory i poprawiać mikrokrążenie. Jest to zabieg bezpieczny i przeznaczony do każdego rodzaju skóry, w tym wrażliwej i naczynkowej.

Podsumowanie

Kawitacja jest zjawiskiem niepożądanym i szkodliwym, które może poważnie wpływać na żywotność i wydajność pomp. Zrozumienie przyczyn, objawów i metod zapobiegania kawitacji jest kluczowe dla każdego użytkownika i instalatora systemów hydraulicznych. Regularna kontrola parametrów pracy pomp, dbałość o instalację ssawną oraz wybór pomp o odpowiednich właściwościach antykawitacyjnych to podstawowe kroki w kierunku minimalizacji ryzyka wystąpienia tego problemu. Pamiętajmy, że zapobieganie jest zawsze lepsze niż leczenie, a w przypadku kawitacji, również znacznie tańsze.

Najczęściej zadawane pytania (FAQ)

Co to jest kawitacja?
Kawitacja to proces tworzenia się i gwałtownego zapadania pęcherzyków gazowych w cieczy, spowodowany lokalnym spadkiem ciśnienia.

Jakie są objawy kawitacji w pompie?
Objawy to spadek wydajności, wzrost zużycia prądu, hałas (chrobotanie, syczenie), wibracje oraz uszkodzenia erozyjne elementów pompy.

Jak zapobiegać kawitacji?
Zapobieganie obejmuje odpowiedni dobór pompy (wysokie NPSHA), optymalizację instalacji ssawnej (krótkie i szerokie rury, minimalizacja strat ciśnienia), utrzymanie niskiej temperatury cieczy i stabilnego poziomu cieczy w zbiorniku ssawnym.

Czy kawitacja zawsze jest szkodliwa?
W większości przypadków, kawitacja jest zjawiskiem niepożądanym i szkodliwym, szczególnie w pompach i systemach hydraulicznych. Jednak w pewnych zastosowaniach, np. w peelingu kawitacyjnym, jest wykorzystywana w sposób kontrolowany do celów oczyszczania i regeneracji.

Co to jest NPSHA?
NPSHA (Net Positive Suction Head Available) to parametr określający dostępną nadwyżkę ciśnienia ssania w instalacji. Wyższa wartość NPSHA oznacza większą odporność pompy na kawitację.
