Jak Prawidłowo Obudować Kanał Wentylacyjny?

Kanały wentylacyjne są kluczowym elementem każdego budynku, zapewniającym cyrkulację powietrza i komfort użytkowników. Jednak w kontekście bezpieczeństwa pożarowego, ich prawidłowe wykonanie i obudowa ogniochronna nabierają szczególnego znaczenia. W tym artykule szczegółowo omówimy, jak skutecznie i zgodnie z przepisami obudować kanał wentylacyjny, wykorzystując sprawdzone systemy i materiały renomowanych producentów.

Dlaczego obudowa kanałów wentylacyjnych jest tak ważna?

W przypadku pożaru, kanały wentylacyjne mogą stać się drogą rozprzestrzeniania ognia i dymu, zagrażając bezpieczeństwu ludzi i integralności konstrukcji budynku. Dlatego też, normy budowlane i przepisy przeciwpożarowe nakładają obowiązek stosowania odpowiednich zabezpieczeń. Obudowa kanałów wentylacyjnych materiałami ogniochronnymi ma za zadanie:

• Zahamowanie rozprzestrzeniania się ognia: Materiały ogniochronne charakteryzują się odpornością na wysokie temperatury i opóźniają przenikanie ognia przez kanały wentylacyjne do innych stref budynku.
• Ograniczenie emisji dymu: Szczelna obudowa zapobiega przedostawaniu się dymu przez kanały wentylacyjne, co jest kluczowe dla bezpieczeństwa ewakuacji i działań ratowniczych.
• Utrzymanie funkcjonalności systemów wentylacyjnych: W pewnym zakresie czasu, obudowa ogniochronna ma za zadanie utrzymać integralność kanałów, umożliwiając działanie wentylacji oddymiającej.

Systemy obudowy kanałów wentylacyjnych – przegląd dostępnych rozwiązań

Na rynku dostępne są różne systemy i materiały przeznaczone do obudowy kanałów wentylacyjnych. W dalszej części artykułu skupimy się na systemach oferowanych przez firmy PROMAT, RIGIPS i ROCKWOOL, które są powszechnie stosowane i cenione za swoją skuteczność.

Systemy PROMAT: PROMADUCT 500 i PROMADUCT E600-S

Firma PROMAT jest liderem w dziedzinie zabezpieczeń przeciwpożarowych, oferując dwa główne systemy do obudowy kanałów wentylacyjnych: PROMADUCT 500 i PROMADUCT E600-S. Oba systemy wykorzystują płyty ogniochronne, ale różnią się przeznaczeniem i właściwościami.

PROMADUCT 500

System PROMADUCT 500 jest uniwersalnym rozwiązaniem, które można zastosować zarówno do zabezpieczenia istniejących kanałów blaszanych, jak i do budowy samonośnych kanałów wentylacyjnych i oddymiających. Kluczowym elementem systemu jest płyta PROMATECT L500, wykonana z krzemianowo-wapniowa o wysokiej odporności ogniowej.

Zabezpieczenie istniejących kanałów blaszanych systemem PROMADUCT 500

Obudowa istniejącego kanału blaszanego polega na jego zabudowie płytami PROMATECT L500. W zależności od wymaganej odporności ogniowej (EIS60 lub EIS120), stosuje się płyty o grubości 30 mm lub 50 mm. Montaż polega na przymocowaniu płyt do kanału blaszanego za pomocą wkrętów stalowych. Kluczowe jest uszczelnienie połączeń płyt. W tym celu stosuje się pasma płyty PROMATECT-H oraz klej PROMAT-K84. Szczelność połączeń ma kluczowe znaczenie dla zapewnienia odpowiedniej ochrony przeciwpożarowej.

W zależności od umiejscowienia kanału, obudowa może być dwu-, trzy- lub czterostronna. W przypadku obudowy dwu- i trzystronnej, stosuje się dodatkowe wypełniacze z kątowników stalowych i fragmentów płyt PROMATECT L500, co zapewnia stabilność i szczelność konstrukcji.

Samonośne kanały wentylacyjne systemem PROMADUCT 500

System PROMADUCT 500 umożliwia również budowę samonośnych kanałów wentylacyjnych bezpośrednio z płyt PROMATECT L500. Takie rozwiązanie jest szczególnie przydatne w nowych budynkach lub podczas modernizacji istniejących instalacji. Kanały samonośne charakteryzują się wysoką szczelnością i odpornością na wilgoć, a łatwość obróbki płyt pozwala na elastyczne kształtowanie kanałów.

Konstrukcja kanału samonośnego opiera się na łączeniu płyt PROMATECT L500 za pomocą wkrętów stalowych i kleju PROMAT-K84. Podobnie jak w przypadku obudowy kanałów blaszanych, kluczowe jest staranne uszczelnienie połączeń. Kanały samonośne mogą być podwieszane za pomocą metalowych kotew rozporowych i prętów gwintowanych, zachowując maksymalny rozstaw podwieszeń do 120 cm.

Tabela porównawcza systemu PROMADUCT 500:

PROMADUCT E600-S

System PROMADUCT E600-S jest dedykowany do budowy jednostrefowych kanałów oddymiających. W tym systemie stosuje się płyty PROMATECT L500 o grubości 20 mm. Wymagana odporność ogniowa kanałów oddymiających nie powinna być mniejsza niż odporność stropu, przez który kanał przechodzi.

Konstrukcja kanałów PROMADUCT E600-S jest podobna do kanałów PROMADUCT 500, z wykorzystaniem płyt PROMATECT L500, wkrętów stalowych i kleju PROMAT-K84. W systemie E600-S szczególną uwagę zwraca się na usztywnienia kanałów za pomocą prętów gwintowanych, szczególnie w przypadku kanałów o większej szerokości. Prawidłowe usztywnienie jest kluczowe dla zachowania integralności kanału w warunkach pożaru.

System RIGIPS: GLASROC F V500

Firma RIGIPS oferuje system obudowy kanałów wentylacyjnych oparty na płytach GLASROC F V500. Jest to płyta przeciwpożarowa wykonana z wermikulitu, charakteryzująca się wysoką odpornością ogniową i łatwością obróbki. System GLASROC F V500 jest odpowiedni zarówno do zabezpieczenia konstrukcji stalowych i żelbetonowych, tras kablowych, jak i do wykonywania samonośnych przewodów wentylacyjnych.

Dostępne są dwa typy płyt GLASROC F V500: o grubości 35 mm (GLASROC F V500/35) zapewniająca odporność EIS 60, oraz o grubości 55 mm (GLASROC F V500/55) dla odporności EIS 120. Kanały wykonuje się z jednej warstwy płyty, a połączenia uszczelnia się klejem RIGIPS GLASROC V500. Płyty można łączyć za pomocą wkrętów lub zszywek. Dodatkowe wzmocnienie połączeń stanowi opaska łączeniowa z płyty GLASROC F o szerokości 10 cm.

Tabela porównawcza systemu RIGIPS GLASROC F V500:

System ROCKWOOL: CONLIT PLUS

ROCKWOOL oferuje system CONLIT PLUS, oparty na płytach z wełny skalnej z dodatkiem wodorotlenku magnezu, oklejonych folią aluminiową. Dostępne są dwa rodzaje płyt: CONLIT PLUS 60 ALU i CONLIT PLUS 120 ALU, oba o grubości 60 mm, ale różniące się odpornością ogniową. System CONLIT PLUS jest przeznaczony do obudowy kanałów wentylacyjnych i klimatyzacyjnych, w tym oddymiających.

Płyty CONLIT PLUS ALU mocuje się do kanałów za pomocą szpilek stalowych i talerzyków samozaciskowych. Połączenia płyt uszczelnia się klejem CONLIT GLUE. System CONLIT PLUS charakteryzuje się łatwością montażu i możliwością dostosowania do różnych kształtów kanałów.

Tabela porównawcza systemu ROCKWOOL CONLIT PLUS:

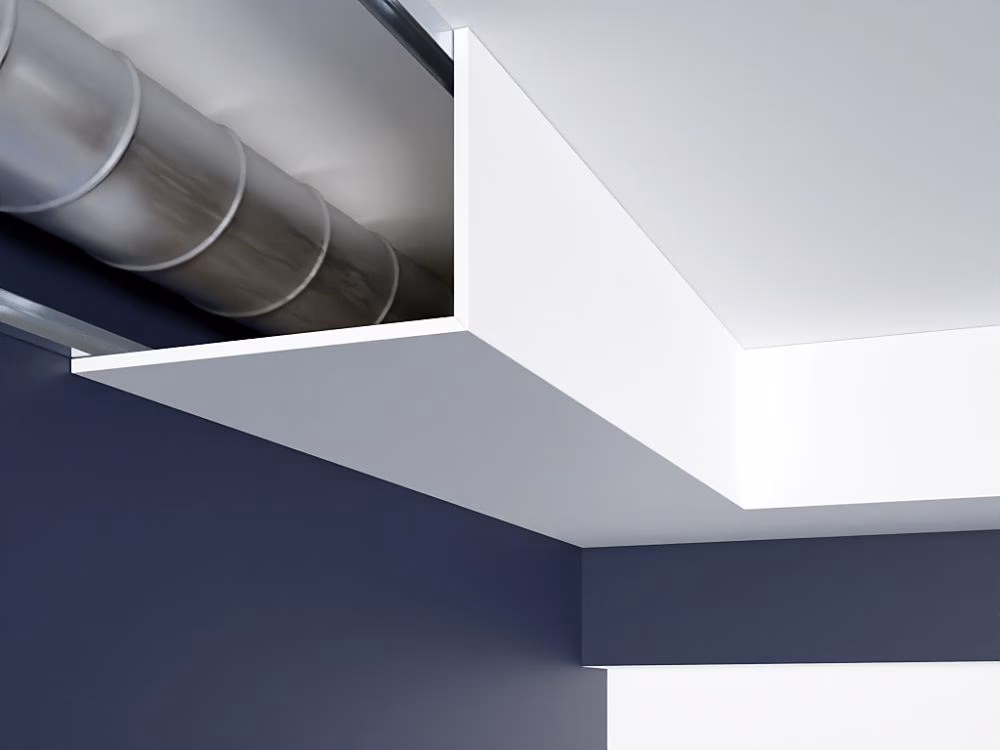

Maskowanie kanałów wentylacyjnych w kuchni

Oprócz aspektów bezpieczeństwa pożarowego, obudowa kanałów wentylacyjnych może mieć również znaczenie estetyczne, szczególnie w pomieszczeniach mieszkalnych, takich jak kuchnie. W przypadku montażu okapu kuchennego, często konieczne jest poprowadzenie kanału wentylacyjnego do kratki wentylacyjnej. Jeśli kratka znajduje się w miejscu niekorzystnym z punktu widzenia estetyki, można zastosować maskowanie kanału.

Najpopularniejszym sposobem maskowania jest wykonanie zabudowy z płyt gipsowo-kartonowych na metalowej konstrukcji. Wewnątrz takiej zabudowy ukrywa się przewód wentylacyjny, a sama zabudowa może być wykończona w dowolny sposób, np. pomalowana lub wyłożona płytkami ceramicznymi, tak aby harmonijnie komponowała się z wystrojem kuchni. Takie rozwiązanie pozwala na estetyczne ukrycie rury okapu i poprawę wyglądu kuchni.

Podsumowanie

Prawidłowa obudowa kanałów wentylacyjnych jest kluczowa dla bezpieczeństwa pożarowego budynków. Wybór odpowiedniego systemu i materiałów zależy od wymagań przeciwpożarowych, rodzaju kanału i preferencji inwestora. Systemy PROMAT, RIGIPS i ROCKWOOL oferują kompleksowe rozwiązania, charakteryzujące się wysoką skutecznością i łatwością montażu. Pamiętajmy, że obudowa kanałów wentylacyjnych to inwestycja w bezpieczeństwo i komfort użytkowania budynku.

Często zadawane pytania (FAQ)

1. Jaką odporność ogniową powinna mieć obudowa kanału wentylacyjnego?
   Odporność ogniowa obudowy kanału wentylacyjnego powinna być zgodna z wymaganiami przepisów przeciwpożarowych i specyfikacją projektu budynku. Najczęściej spotykane klasy odporności to EIS 60 i EIS 120.
2. Czy mogę samodzielnie obudować kanał wentylacyjny?
   Zaleca się, aby obudowę kanałów wentylacyjnych wykonywały wykwalifikowane ekipy montażowe, posiadające wiedzę i doświadczenie w zakresie systemów ogniochronnych. Nieprawidłowy montaż może obniżyć skuteczność zabezpieczenia przeciwpożarowego.
3. Jakie materiały są najlepsze do obudowy kanałów wentylacyjnych?
   Najlepsze materiały to te, które posiadają odpowiednie certyfikaty i aprobaty techniczne potwierdzające ich odporność ogniową. Systemy PROMAT, RIGIPS i ROCKWOOL wykorzystują sprawdzone i certyfikowane płyty ogniochronne.
4. Czy obudowa kanału wentylacyjnego wymaga konserwacji?
   Obudowa kanału wentylacyjnego, wykonana zgodnie z zaleceniami producenta, zazwyczaj nie wymaga specjalnej konserwacji. Warto jednak regularnie sprawdzać stan obudowy i ewentualnie dokonywać napraw uszkodzeń mechanicznych.
5. Gdzie znajdę szczegółowe informacje o systemach obudowy kanałów wentylacyjnych?
   Szczegółowe informacje o systemach obudowy kanałów wentylacyjnych, w tym aprobaty techniczne i instrukcje montażu, można znaleźć na stronach internetowych producentów systemów, takich jak PROMAT, RIGIPS i ROCKWOOL.
