Gęstość powietrza w HVAC: Kluczowy parametr

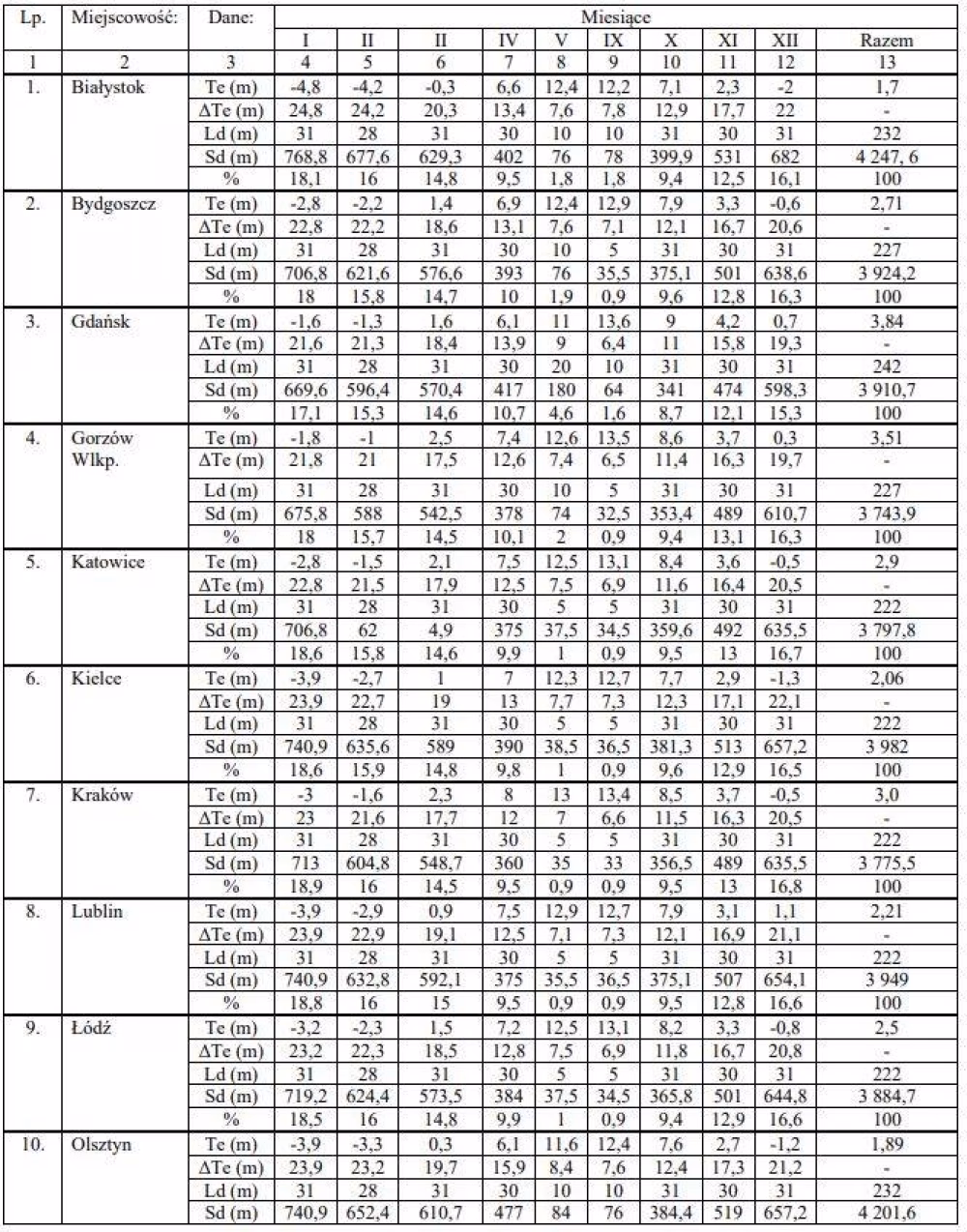

W dziedzinie HVAC, czyli ogrzewania, wentylacji i klimatyzacji, zrozumienie właściwości powietrza jest fundamentalne. Jednym z kluczowych parametrów, który ma istotny wpływ na projektowanie i działanie systemów, jest gęstość powietrza. Chociaż często pomijana w codziennych rozważaniach, gęstość powietrza odgrywa zasadniczą rolę w obliczeniach przepływu powietrza, doborze wentylatorów i analizie procesów termodynamicznych. Standardowa gęstość powietrza, przyjęta w warunkach normalnych, wynosi około 1,2 kg/m³. Warto jednak pamiętać, że jest to wartość orientacyjna i w rzeczywistych instalacjach HVAC gęstość powietrza może ulegać zmianom w zależności od temperatury, wilgotności i ciśnienia.

Gęstość powietrza wilgotnego: Wykres Molliera jako narzędzie

W praktyce inżynierskiej rzadko mamy do czynienia z idealnie suchym powietrzem. Powietrze atmosferyczne zawsze zawiera pewną ilość pary wodnej, co czyni je powietrzem wilgotnym. Obecność wilgoci wpływa na właściwości powietrza, w tym również na jego gęstość. Aby precyzyjnie określić parametry powietrza wilgotnego, w tym pośrednio jego gęstość (poprzez zależność od temperatury i wilgotności), inżynierowie HVAC posługują się wykresem Molliera, nazywanym również wykresem i-x lub h-x.

Wykres Molliera, opracowany na początku XX wieku przez niemieckiego profesora Richarda Molliera, jest graficznym przedstawieniem zależności pomiędzy różnymi parametrami powietrza wilgotnego. Umożliwia on jednoczesne odczytanie i analizę temperatury, wilgotności względnej i bezwzględnej, temperatury punktu rosy oraz entalpii powietrza. Na wykresie naniesione są linie:

• Stałej temperatury (linie czarne, lekko ukośne, skierowane do góry)
• Stałej wilgotności bezwzględnej (linie niebieskie, pionowe)
• Stałej wilgotności względnej (linie granatowe, krzywe)
• Stałej entalpii (linie szare, ukośne, skierowane w dół)

Korzystając z wykresu Molliera, znając dwa parametry powietrza wilgotnego, możemy z łatwością odczytać pozostałe. Przykładowo, dla powietrza o wilgotności względnej 40% i temperaturze 20°C, na wykresie odnajdziemy entalpię około 35 kJ/kg, wilgotność bezwzględną około 6 g/kg oraz temperaturę punktu rosy 6°C.

Przemiany powietrza wilgotnego na wykresie Molliera

Wykres Molliera jest nie tylko narzędziem do odczytu parametrów powietrza, ale również do analizy przemian termodynamicznych, jakim powietrze jest poddawane w systemach HVAC. Typowe procesy, takie jak ogrzewanie, chłodzenie, nawilżanie i osuszanie powietrza, można graficznie przedstawić na wykresie Molliera, co ułatwia zrozumienie ich przebiegu i skutków.

Na przykład:

• Ogrzewanie powietrza na wykresie Molliera reprezentowane jest jako linia pozioma, przesuwająca się w prawo. Temperatura rośnie, wilgotność względna maleje, natomiast wilgotność bezwzględna pozostaje stała.
• Chłodzenie powietrza to linia pozioma przesuwająca się w lewo. Temperatura maleje, wilgotność względna rośnie, aż do osiągnięcia punktu rosy, po przekroczeniu którego następuje kondensacja pary wodnej.
• Nawilżanie dyszowe (adiabatyczne) to proces, w którym powietrze jest nawilżane poprzez odparowanie wody. Na wykresie Molliera jest to linia ukośna, zbliżona do linii stałej entalpii.
• Nawilżanie parowe (izotermiczne) to proces, w którym do powietrza dodawana jest para wodna. Na wykresie Molliera jest to linia pionowa, skierowana w górę.

Obliczenia w HVAC z wykorzystaniem gęstości powietrza

Znając parametry powietrza na wejściu i wyjściu z danego urządzenia HVAC, możemy obliczyć szereg istotnych wielkości, takich jak ilość energii wymienionej w procesie, ilość wykroplonej wilgoci czy moc urządzenia. Do obliczeń tych często wykorzystuje się gęstość powietrza, szczególnie przy przejściu z przepływu objętościowego na masowy.

Podstawowe wzory wykorzystywane w obliczeniach przemian powietrza wilgotnego to:

1. Ilość energii doprowadzonej do układu (E): E = m_p * (i₂ - i₁)
2. Ilość wykroplonej wilgoci (m_w): m_w = m_p * (x₁ - x₂)
3. Moc (P): P = M_p * (i₂ - i₁)
4. Strumień wykroplonej wilgoci (M_w): M_w = M_p * (x₁ - x₂)

Gdzie:

• E – energia dostarczona do układu [kJ]
• m_p – masa powietrza [kg]
• m_w – masa wody [kg]
• P – moc [kW]
• M_p – strumień masy powietrza [kg/s]
• M_w – strumień masy wody [g/s]
• i₁, i₂ – entalpia powietrza na wejściu i wyjściu [kJ/kg]
• x₁, x₂ – wilgotność bezwzględna powietrza na wejściu i wyjściu [g/kg]

W branży HVAC częściej operuje się strumieniem objętości powietrza V [m³/s] niż strumieniem masy. Aby przejść ze strumienia objętościowego na masowy, wykorzystuje się gęstość powietrza ρ [kg/m³], korzystając ze wzoru:

M_p = V * ρ

Dla standardowych warunków (poziom morza, temperatura 20°C) gęstość powietrza wynosi około ρ = 1,2 kg/m³. Należy pamiętać o przelicznikach jednostek, szczególnie gdy strumień objętości podany jest w [m³/h], gdzie 1 m³/s = 3600 m³/h.

Wartość mocy lub energii uzyskana z obliczeń pozwala na określenie charakteru procesu. Wartości dodatnie oznaczają dostarczanie energii do powietrza (np. ogrzewanie, nawilżanie parowe), natomiast wartości ujemne wskazują na odbiór energii z powietrza (np. chłodzenie). Podobnie, dodatnia masa lub strumień wykroplonej wody oznacza odbiór pary wodnej z powietrza (np. chłodzenie, osuszanie), a ujemne wartości wskazują na zwiększanie zawartości pary wodnej (np. nawilżanie). Zerowa wartość masy lub strumienia wykroplonej wody oznacza proces bez zmiany wilgotności bezwzględnej (np. ogrzewanie, chłodzenie powyżej punktu rosy).

Konsekwencje nieprawidłowej wentylacji

Zrozumienie właściwości powietrza, w tym jego gęstości, ma kluczowe znaczenie dla prawidłowego działania systemów wentylacyjnych. Nieprawidłowa wentylacja, wynikająca na przykład z uszczelnienia domu i zlikwidowania otworów wentylacyjnych, może prowadzić do poważnych problemów.

Jednym z najczęstszych problemów jest odwrócenie ciągu w kanałach wywiewnych. W efekcie powietrze z zewnątrz, zamiast być usuwane na zewnątrz, napływa do pomieszczeń przez kratki wywiewne. Zjawisko to, nazywane „dmuchającymi kratkami”, jest szczególnie uciążliwe zimą, powodując straty ciepła i zwiększone koszty ogrzewania.

Co więcej, brak prawidłowej wentylacji prowadzi do wzrostu wilgotności powietrza w pomieszczeniach. Nadmierna wilgotność sprzyja rozwojowi pleśni i grzybów, które są szkodliwe dla zdrowia, powodując alergie, astmę i inne choroby układu oddechowego.

W skrajnych przypadkach, przy braku dopływu powietrza do spalania, może dojść do odwrócenia ciągu w kanale spalinowym, co stwarza ryzyko śmiertelnego zatrucia tlenkiem węgla.

Otwieranie okien jako alternatywa dla wentylacji mechanicznej również ma swoje wady. Wraz ze świeżym powietrzem do pomieszczeń dostają się alergeny, zanieczyszczenia powietrza i hałas. Z kolei szczelne zamknięcie okien i brak wentylacji prowadzi do niedotlenienia, objawiającego się zmęczeniem, sennością i bólami głowy.

Podsumowanie

Gęstość powietrza jest istotnym parametrem w systemach HVAC, wpływającym na obliczenia przepływu powietrza i analizę procesów termodynamicznych. Zrozumienie jej roli, w połączeniu z wiedzą o wykresie Molliera i zasadach wentylacji, jest kluczowe dla projektowania i eksploatacji efektywnych i bezpiecznych instalacji HVAC. Pamiętajmy, że prawidłowa wentylacja to nie tylko komfort, ale przede wszystkim zdrowie i bezpieczeństwo użytkowników budynków.

Często zadawane pytania (FAQ)

Jaka jest standardowa gęstość powietrza?

Standardowa gęstość powietrza wynosi około 1,2 kg/m³ w warunkach normalnych (poziom morza, temperatura 20°C).

Czym jest wykres Molliera i jak się go wykorzystuje?

Wykres Molliera (wykres i-x lub h-x) jest graficznym narzędziem do określania parametrów powietrza wilgotnego. Umożliwia odczytanie zależności między temperaturą, wilgotnością, entalpią i temperaturą punktu rosy.

Jak gęstość powietrza wpływa na obliczenia HVAC?

Gęstość powietrza jest niezbędna do przeliczania strumienia objętości powietrza na strumień masy, co jest kluczowe w obliczeniach energetycznych i doborze urządzeń HVAC, takich jak wentylatory.

Co się stanie, gdy wentylacja jest zablokowana?

Zablokowanie wentylacji prowadzi do pogorszenia jakości powietrza w pomieszczeniach, wzrostu wilgotności, ryzyka rozwoju pleśni i grzybów, a nawet zatrucia tlenkiem węgla w przypadku urządzeń spalających paliwa.
