Spadek ciśnienia na filtrze HVAC: Klucz do efektywności

W systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) filtry powietrza odgrywają kluczową rolę w utrzymaniu czystości powietrza i sprawności całego systemu. Jednym z najważniejszych parametrów, na który należy zwracać uwagę w kontekście filtrów, jest spadek ciśnienia. Zrozumienie, czym jest spadek ciśnienia, jakie są jego normy i jak wpływa na system HVAC, jest niezbędne dla każdego użytkownika i specjalisty z branży.

Czym jest spadek ciśnienia na filtrze?

Spadek ciśnienia na filtrze, zwany również oporem przepływu, to różnica ciśnienia powietrza między stroną wlotową a wylotową filtra. Mówiąc prościej, jest to opór, jaki filtr stawia przepływającemu przez niego powietrzu. Powietrze, przechodząc przez medium filtracyjne, napotyka opór, co powoduje obniżenie ciśnienia. Ten spadek ciśnienia jest naturalnym zjawiskiem i jest związany z procesem filtracji – im skuteczniejszy filtr, tym zazwyczaj większy spadek ciśnienia.

Czynniki wpływające na spadek ciśnienia

Na wielkość spadku ciśnienia na filtrze wpływa szereg czynników, które warto wziąć pod uwagę:

• Rodzaj filtra: Różne typy filtrów charakteryzują się różnym oporem przepływu. Filtry o wyższej skuteczności filtracji, takie jak filtry HEPA i ULPA, zazwyczaj stawiają większy opór niż filtry wstępne o niższej klasie filtracji.

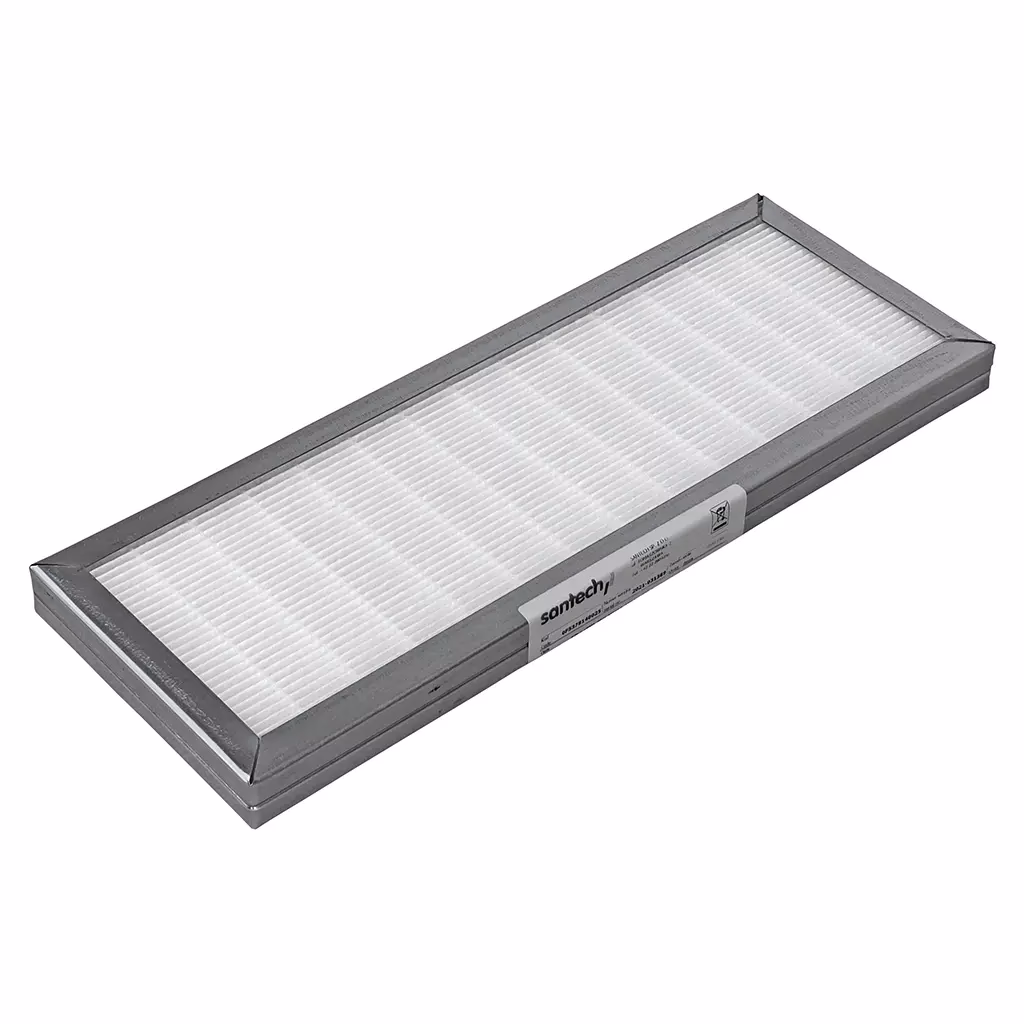

• Konstrukcja filtra: Budowa filtra, w tym rodzaj medium filtracyjnego, jego gęstość i plisowanie, ma bezpośredni wpływ na spadek ciśnienia. Filtry plisowane, dzięki większej powierzchni filtracyjnej, mogą oferować niższy spadek ciśnienia w porównaniu do filtrów płaskich o tej samej skuteczności.
• Prędkość przepływu powietrza: Im większa prędkość przepływu powietrza przez filtr, tym większy będzie spadek ciśnienia. Projektując system HVAC, należy uwzględnić nominalny przepływ powietrza i dobrać filtry, które przy tej prędkości nie będą generować nadmiernego spadku ciśnienia.
• Zanieczyszczenie filtra: Wraz z gromadzeniem się zanieczyszczeń na filtrze, spadek ciśnienia stopniowo wzrasta. Cząstki kurzu, pyłków, sadzy i innych zanieczyszczeń zatykają pory medium filtracyjnego, utrudniając przepływ powietrza. Regularna wymiana filtrów jest kluczowa dla utrzymania optymalnego spadku ciśnienia.

Jaki powinien być idealny spadek ciśnienia?

Idealny spadek ciśnienia na filtrze jest kompromisem między skutecznością filtracji a oporem przepływu. Zbyt niski spadek ciśnienia może oznaczać, że filtr nie jest wystarczająco skuteczny w usuwaniu zanieczyszczeń. Z kolei zbyt wysoki spadek ciśnienia negatywnie wpływa na wydajność systemu HVAC.

Jak wspomniano w dostarczonych informacjach, w idealnym przypadku spadek ciśnienia filtra nie powinien przekraczać 20% maksymalnego znamionowego całkowitego zewnętrznego ciśnienia statycznego urządzenia do przetwarzania powietrza. Ta wartość, podana na tabliczce znamionowej urządzenia wewnętrznego, jest kluczowa. Przekroczenie tego progu może prowadzić do problemów z przepływem powietrza i wydajnością systemu.

Warto również zwrócić uwagę na zalecenia producentów filtrów. Każdy filtr, w zależności od typu i konstrukcji, ma określony początkowy spadek ciśnienia (dla czystego filtra) oraz maksymalny dopuszczalny spadek ciśnienia, po przekroczeniu którego filtr należy wymienić. Te wartości są zazwyczaj podawane w paskalach (Pa) lub milimetrach słupa wody (mm H₂O).

Jak obliczyć spadek ciśnienia na filtrze powietrza?

Dostarczone informacje zawierają wzór na współczynnik spadku ciśnienia medium filtracyjnego: 𝜁=𝚫ρ/((ρ/2)ν²).

Gdzie:

• 𝜁 (zeta) – współczynnik spadku ciśnienia medium filtracyjnego (współczynnik oporu)
• 𝚫ρ (Delta p) – spadek ciśnienia (Pa)
• ρ (rho) – gęstość powietrza (kg/m³)
• ν (nu) – prędkość przepływu powietrza (m/s)

Ten wzór pozwala obliczyć współczynnik oporu medium filtracyjnego, który jest charakterystyczny dla danego materiału i konstrukcji filtra. Jednak w praktyce inżynierskiej i serwisowej częściej korzysta się z danych producentów filtrów, którzy podają charakterystyki spadku ciśnienia dla różnych przepływów powietrza. Wykresy lub tabele spadku ciśnienia w funkcji przepływu powietrza są zazwyczaj dostępne w specyfikacjach technicznych filtrów.

Spadek ciśnienia w filtrach HEPA i ULPA

Filtry HEPA (High Efficiency Particulate Air) i ULPA (Ultra Low Penetration Air) to filtry o bardzo wysokiej skuteczności filtracji, stosowane w aplikacjach wymagających najwyższej czystości powietrza, takich jak laboratoria, szpitale, przemysł farmaceutyczny i elektroniczny. Ze względu na gęste medium filtracyjne, filtry HEPA i ULPA charakteryzują się wyższym spadkiem ciśnienia w porównaniu do standardowych filtrów.

Dostarczone informacje wskazują, że typowy spadek ciśnienia dla czystego filtra HEPA lub ULPA wynosi około 25 mm słupa wody (1 cal słupa wody). Jest to wartość początkowa. W miarę eksploatacji i gromadzenia się zanieczyszczeń spadek ciśnienia na filtrze HEPA/ULPA rośnie. Konieczność wymiany filtra HEPA/ULPA jest determinowana właśnie przez wzrost spadku ciśnienia.

Monitorowanie spadku ciśnienia na filtrach HEPA i ULPA jest kluczowe. Systemy HVAC wyposażone w te filtry często posiadają manometry różnicowe, które na bieżąco mierzą spadek ciśnienia. Gdy spadek ciśnienia osiągnie wartość graniczną, zalecaną przez producenta filtra lub systemów HVAC, filtr należy wymienić. Przekroczenie dopuszczalnego spadku ciśnienia nie tylko obniża wydajność systemu, ale może również prowadzić do uszkodzenia filtra i przedostawania się zanieczyszczeń do powietrza.

Konsekwencje zbyt wysokiego spadku ciśnienia

Zbyt wysoki spadek ciśnienia na filtrze, wynikający z zanieczyszczenia filtra lub nieprawidłowego doboru, może powodować szereg negatywnych konsekwencji:

• Zmniejszony przepływ powietrza: Wysoki opór filtra utrudnia przepływ powietrza przez system wentylacyjny. Skutkuje to zmniejszeniem ilości dostarczanego powietrza do pomieszczeń, co może prowadzić do pogorszenia jakości powietrza, niedostatecznej wentylacji i problemów z komfortem cieplnym.
• Zwiększone zużycie energii: Aby utrzymać zadany przepływ powietrza przy wysokim spadku ciśnienia, wentylator musi pracować z większą mocą. Prowadzi to do zwiększonego zużycia energii elektrycznej i wyższych kosztów eksploatacyjnych systemu HVAC.
• Obciążenie wentylatora: Praca wentylatora przy wysokim spadku ciśnienia powoduje jego większe obciążenie mechaniczne. Może to skrócić żywotność wentylatora i zwiększyć ryzyko awarii.
• Hałas: Zwiększony wysiłek wentylatora w celu pokonania wysokiego oporu filtra może generować większy hałas w systemie wentylacyjnym.
• Ryzyko uszkodzenia filtra: W skrajnych przypadkach, przy bardzo wysokim spadku ciśnienia, filtr może ulec uszkodzeniu, np. rozerwaniu medium filtracyjnego, co prowadzi do utraty funkcji filtracyjnej i przedostawania się zanieczyszczeń do powietrza.

Jak mierzyć spadek ciśnienia?

Pomiar spadku ciśnienia na filtrze jest stosunkowo prosty i można go wykonać za pomocą manometru różnicowego. Manometr różnicowy mierzy różnicę ciśnień między dwoma punktami. W kontekście filtra HVAC, jeden punkt pomiarowy umieszcza się przed filtrem (strona wlotowa), a drugi za filtrem (strona wylotowa). Różnica wskazań manometru odpowiada spadkowi ciśnienia na filtrze.

Manometry różnicowe mogą być analogowe (mechaniczne, wskazówkowe) lub cyfrowe. Manometry cyfrowe zazwyczaj oferują większą dokładność i dodatkowe funkcje, takie jak rejestracja danych i alarmy.

Regularne pomiary spadku ciśnienia są kluczowe dla monitorowania stanu filtrów i planowania ich wymiany w odpowiednim czasie. W systemach komercyjnych i przemysłowych często stosuje się systemy monitoringu ciągłego, które automatycznie rejestrują i alarmują o przekroczeniu dopuszczalnego spadku ciśnienia.

Utrzymanie optymalnego spadku ciśnienia

Utrzymanie optymalnego spadku ciśnienia na filtrach HVAC jest kluczowe dla zapewnienia wydajnej i ekonomicznej pracy systemu. Oto kilka praktycznych wskazówek:

• Regularna wymiana filtrów: Najważniejszym krokiem jest regularna wymiana filtrów zgodnie z zaleceniami producenta lub w oparciu o monitorowanie spadku ciśnienia. Nie należy czekać, aż filtr będzie całkowicie zatkany.
• Dobór odpowiednich filtrów: Przy doborze filtrów należy uwzględnić wymagania dotyczące jakości powietrza, przepływ powietrza w systemie i dopuszczalny spadek ciśnienia. Należy wybierać filtry o odpowiedniej klasie filtracji i konstrukcji, które zapewnią optymalny kompromis między skutecznością a oporem przepływu.
• Kontrola systemu wentylacyjnego: Należy regularnie kontrolować stan kanałów wentylacyjnych, wentylatorów i innych komponentów systemu HVAC. Zanieczyszczone kanały wentylacyjne lub niesprawny wentylator mogą wpływać na przepływ powietrza i spadek ciśnienia na filtrze.
• Prewencyjne czyszczenie: W przypadku filtrów wielokrotnego użytku (np. filtrów metalowych), regularne czyszczenie jest niezbędne dla utrzymania niskiego spadku ciśnienia. Należy jednak pamiętać, że filtry wielokrotnego użytku zazwyczaj oferują niższą skuteczność filtracji niż filtry jednorazowe.

Najczęściej zadawane pytania (FAQ)

• Jak często należy wymieniać filtry powietrza w systemie HVAC? Częstotliwość wymiany filtrów zależy od rodzaju filtra, warunków pracy systemu, jakości powietrza zewnętrznego i wewnętrznego oraz zaleceń producenta. Ogólnie filtry wstępne wymienia się co 1-3 miesiące, filtry dokładne co 3-6 miesięcy, a filtry HEPA/ULPA w zależności od spadku ciśnienia i zaleceń producenta.
• Czy mogę samodzielnie zmierzyć spadek ciśnienia na filtrze? Tak, pomiar spadku ciśnienia za pomocą manometru różnicowego jest stosunkowo prosty. Należy jednak upewnić się, że manometr jest prawidłowo podłączony i skalibrowany.
• Czy wyższy spadek ciśnienia zawsze oznacza lepszą filtrację? Niekoniecznie. Wyższy spadek ciśnienia może wynikać z lepszej skuteczności filtracji, ale również z zanieczyszczenia filtra lub nieprawidłowego doboru. Ważne jest, aby dobrać filtr o odpowiedniej charakterystyce i regularnie monitorować spadek ciśnienia.
• Co zrobić, gdy spadek ciśnienia jest zbyt wysoki? W pierwszej kolejności należy sprawdzić stan filtra i ewentualnie go wymienić. Jeśli nowy filtr nadal generuje wysoki spadek ciśnienia, należy skontrolować system wentylacyjny, przepływ powietrza i ewentualnie skonsultować się z specjalistą HVAC.

Podsumowanie

Spadek ciśnienia na filtrze jest kluczowym parametrem wpływającym na wydajność, efektywność energetyczną i jakość powietrza w systemach HVAC. Zrozumienie czynników wpływających na spadek ciśnienia, monitorowanie jego wartości i regularna wymiana filtrów to podstawowe czynności, które pozwalają utrzymać system HVAC w optymalnej kondycji. Pamiętaj, że dbanie o filtry to inwestycja w zdrowie, komfort i oszczędność energii.
