Eżektor i Inżektor: Proste Pompy o Wielkich Możliwościach

W dziedzinie techniki, czasami najprostsze rozwiązania okazują się najbardziej genialne. Przykładem takich rozwiązań są eżektory i inżektory - urządzenia, które mimo swojej prostoty konstrukcji, znajdują szerokie zastosowanie w różnorodnych gałęziach przemysłu. Choć nazwy te mogą brzmieć podobnie i zasada działania jest zbliżona, warto zrozumieć, czym dokładnie są te urządzenia, jak funkcjonują i gdzie znajdują swoje zastosowanie. W tym artykule przyjrzymy się bliżej eżektorom i inżektorom, wyjaśniając ich zasadę działania, zastosowania oraz kluczowe zalety.

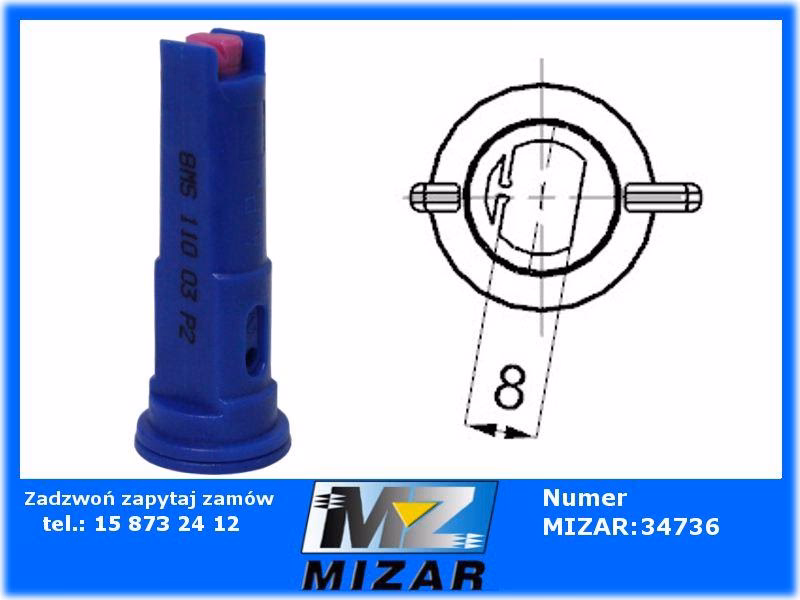

Czym jest Eżektor? Definicja i Zasada Działania

Eżektor, znany również jako pompa eżektorowa, to rodzaj strumienicy, która wykorzystuje energię przepływającego strumienia cieczy lub gazu do wytworzenia podciśnienia. Kluczowym elementem eżektora jest dysza Venturiego. Zasada działania eżektora opiera się na prawie Bernoulliego, które mówi, że wzrost prędkości przepływającej cieczy lub gazu powoduje spadek ciśnienia.

W praktyce, sprężone powietrze (lub ciecz robocza) jest wprowadzane do eżektora i przepływa przez zwężającą się dyszę Venturiego. W najwęższym miejscu dyszy prędkość strumienia gwałtownie wzrasta, co skutkuje spadkiem ciśnienia. Ten spadek ciśnienia tworzy podciśnienie (próżnię) w obszarze przyłącza próżniowego eżektora. Powietrze (lub ciecz) zassane przez podciśnienie miesza się ze strumieniem zasilającym i jest „wyrzucane” do obszaru o ciśnieniu atmosferycznym.

Charakterystyczną cechą eżektorów jest brak ruchomych elementów. Generowanie podciśnienia odbywa się wyłącznie dzięki odpowiedniemu ukształtowaniu kanałów przepływu i wykorzystaniu energii strumienia roboczego. Ta prostota konstrukcji przekłada się na wysoką niezawodność i długą żywotność eżektorów.

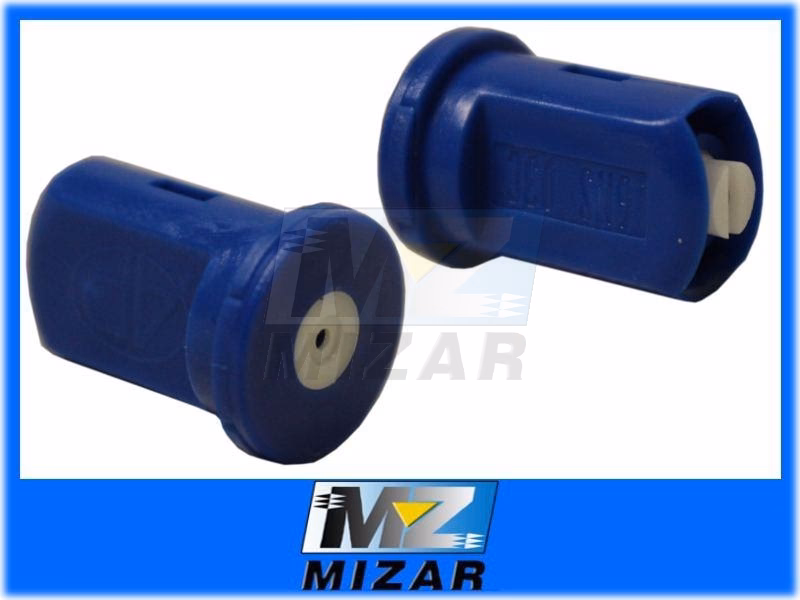

Inżektor: Definicja i Jak Działa?

Inżektor, podobnie jak eżektor, jest urządzeniem strumienicowym wykorzystującym efekt Venturiego. Jednak, w przeciwieństwie do eżektora, którego głównym zadaniem jest generowanie podciśnienia, inżektor służy przede wszystkim do zasysania i mieszania różnych substancji. Często inżektory są wykorzystywane do mieszania cieczy z gazami lub dwóch różnych cieczy.

Zasada działania inżektora jest analogiczna do eżektora. Ciecz robocza przepływa przez dyszę Venturiego, gdzie następuje wzrost prędkości i spadek ciśnienia. Powstałe podciśnienie jest wykorzystywane do zassania drugiej substancji (gazu lub cieczy) przez króciec ssący inżektora. Zassana substancja miesza się z cieczą roboczą w komorze mieszania inżektora, a następnie mieszanina jest wypuszczana.

Podobnie jak eżektory, inżektory charakteryzują się prostą konstrukcją i brakiem ruchomych części, co zapewnia im niezawodność i minimalne wymagania konserwacyjne.

Zasada Działania Eżektora i Inżektora w Szczegółach

Zarówno eżektor, jak i inżektor, opierają swoje działanie na efekcie Venturiego. Aby lepiej zrozumieć ten efekt, warto przyjrzeć się bliżej procesowi przepływu cieczy lub gazu przez dyszę Venturiego:

1. Wprowadzenie strumienia roboczego: Sprężone powietrze lub ciecz robocza jest wprowadzana do eżektora/inżektora.
2. Przepływ przez dyszę zwężającą się: Strumień przepływa przez dyszę zwężającą się. Zgodnie z zasadą zachowania masy, przy przepływie przez zwężenie, prędkość strumienia musi wzrosnąć.
3. Spadek ciśnienia w najwęższym miejscu: W najwęższym miejscu dyszy (tzw. gardzieli) prędkość strumienia osiąga maksimum, a ciśnienie spada do minimum. Jest to bezpośredni efekt prawa Bernoulliego.
4. Wytworzenie podciśnienia: Spadek ciśnienia w gardzieli dyszy Venturiego tworzy podciśnienie. W eżektorze to podciśnienie jest wykorzystywane do zasysania powietrza lub innych gazów, tworząc próżnię. W inżektorze podciśnienie służy do zasysania drugiej substancji, która ma być zmieszana z cieczą roboczą.
5. Przepływ przez dyszę rozszerzającą się: Po przejściu przez gardziel, strumień przepływa przez dyszę rozszerzającą się (dyfuzor). W dyfuzorze prędkość strumienia maleje, a ciśnienie częściowo wzrasta, zbliżając się do ciśnienia na wlocie.
6. Wyrzut mieszaniny: W eżektorze, strumień zasilający i zassane powietrze (lub gaz) są „wyrzucane” na zewnątrz. W inżektorze, mieszanina cieczy roboczej i zassanej substancji jest wypuszczana z urządzenia.

Kluczowe parametry wpływające na działanie eżektorów i inżektorów to ciśnienie i przepływ strumienia roboczego, geometria dyszy Venturiego oraz rodzaj i właściwości zassanej substancji.

Zastosowania Eżektorów

Eżektory, ze względu na swoją prostotę i niezawodność, znajdują szerokie zastosowanie w różnych dziedzinach. Do najpopularniejszych zastosowań eżektorów należą:

• Systemy mocowania próżniowego: Eżektory są powszechnie stosowane w systemach mocowania próżniowego, gdzie podciśnienie jest wykorzystywane do przytrzymywania przedmiotów podczas obróbki, montażu lub transportu. Znajdują zastosowanie w robotyce, automatyce przemysłowej, obrabiarkach CNC oraz w ręcznych przyssawkach i chwytakach.
• Systemy transportu pneumatycznego: Eżektory mogą być wykorzystywane do generowania podciśnienia w systemach transportu pneumatycznego, umożliwiając transport lekkich materiałów, takich jak proszki, granulaty czy drobne elementy.
• Pompy próżniowe: Eżektory stanowią alternatywę dla tradycyjnych pomp próżniowych, szczególnie w aplikacjach, gdzie wymagana jest prostota i niezawodność, a niekoniecznie najwyższa wydajność próżniowa.
• Systemy wentylacji i klimatyzacji (HVAC): Eżektory mogą być wykorzystywane w systemach HVAC do wspomagania przepływu powietrza, usuwania kondensatu lub w specjalistycznych aplikacjach, takich jak systemy wentylacji wyciągowej.
• Przemysł chemiczny i procesowy: Eżektory znajdują zastosowanie w procesach mieszania, odgazowywania i transportu mediów w przemyśle chemicznym i procesowym.

Zastosowania Inżektorów

Inżektory, dzięki swojej zdolności do efektywnego mieszania substancji, są szeroko wykorzystywane w:

• Uzdatnianie wody: Inżektory są kluczowym elementem systemów uzdatniania wody. Stosuje się je do dozowania środków chemicznych (np. chloru, koagulantów, regulatorów pH) do wody, napowietrzania wody (usuwania żelaza i manganu) oraz dozowania solanki w zmiękczaczach wody. Inżektory zapewniają precyzyjne i równomierne mieszanie środków chemicznych z wodą, co jest kluczowe dla skuteczności procesów uzdatniania.

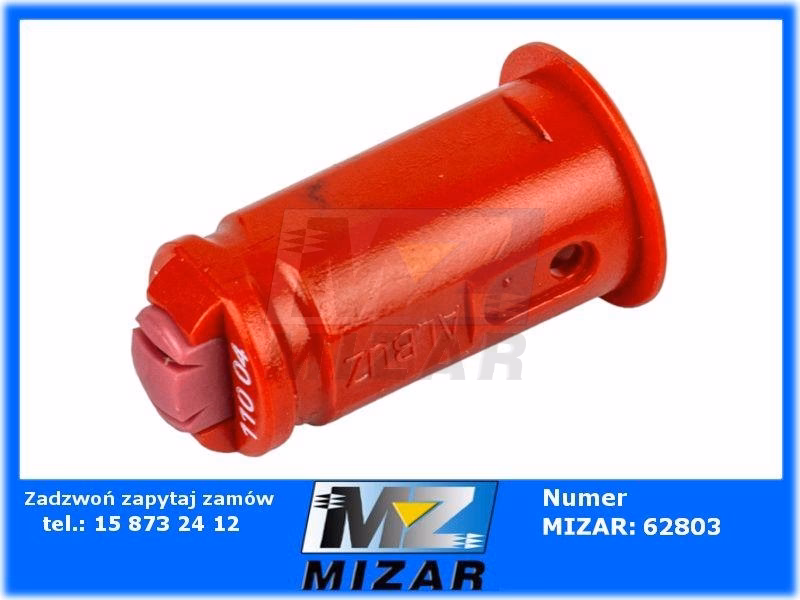

• Rolnictwo i ogrodnictwo: W rolnictwie inżektory są wykorzystywane w systemach nawadniania do dozowania nawozów, pestycydów i innych środków ochrony roślin. Umożliwiają precyzyjne i równomierne rozprowadzanie tych substancji w uprawach, co przekłada się na lepszy wzrost i plony roślin.
• Przemysł chemiczny: Inżektory są stosowane w przemyśle chemicznym do mieszania różnych cieczy, gazów i proszków w procesach produkcyjnych.
• Systemy czyszczenia i mycia: Inżektory mogą być wykorzystywane w systemach czyszczenia i mycia do dozowania detergentów, środków dezynfekujących i innych substancji czyszczących.
• Parowozy (historycznie): W przeszłości inżektory były stosowane w parowozach do podawania wody do kotła, pokonując ciśnienie pary. Choć obecnie nie są już stosowane w tym celu, stanowią ciekawy przykład historycznego zastosowania inżektorów.

Zalety Eżektorów i Inżektorów

Eżektory i inżektory posiadają szereg istotnych zalet, które przemawiają za ich stosowaniem w wielu aplikacjach:

• Prosta konstrukcja: Brak ruchomych części sprawia, że eżektory i inżektory są bardzo proste w budowie i eksploatacji.
• Wysoka niezawodność: Prosta konstrukcja i brak elementów ruchomych przekładają się na wysoką niezawodność i długą żywotność urządzeń.
• Niskie koszty eksploatacji: Brak konieczności smarowania, wymiany uszczelek i innych czynności konserwacyjnych typowych dla pomp mechanicznych obniża koszty eksploatacji.
• Łatwość instalacji i obsługi: Eżektory i inżektory są łatwe w instalacji i obsłudze. Nie wymagają skomplikowanych układów sterowania.
• Bezpieczeństwo: Brak elementów elektrycznych i ruchomych minimalizuje ryzyko awarii i zagrożeń.
• Odporność na korozję i chemikalia: W zależności od materiału wykonania, eżektory i inżektory mogą być odporne na korozję i działanie różnych chemikaliów.
• Kompaktowe rozmiary: Eżektory i inżektory charakteryzują się zazwyczaj niewielkimi rozmiarami, co ułatwia ich integrację w różnych systemach.

Ograniczenia Eżektorów i Inżektorów

Mimo licznych zalet, eżektory i inżektory mają również pewne ograniczenia, o których należy pamiętać przy wyborze tych urządzeń:

• Niższa sprawność energetyczna: W porównaniu do niektórych pomp mechanicznych, eżektory i inżektory mogą charakteryzować się niższą sprawnością energetyczną, szczególnie przy wyższych ciśnieniach i przepływach.
• Zależność od ciśnienia strumienia roboczego: Prawidłowe działanie eżektorów i inżektorów zależy od odpowiedniego ciśnienia i przepływu strumienia roboczego. Zbyt niskie ciśnienie może skutkować obniżoną wydajnością lub brakiem działania.
• Wrażliwość na zanieczyszczenia: Zanieczyszczenia w strumieniu roboczym lub zassanej substancji mogą powodować zatykanie dyszy i obniżenie wydajności. Dlatego w niektórych aplikacjach konieczne jest stosowanie filtrów.
• Poziom hałasu: Eżektory pracujące na sprężone powietrze mogą generować hałas, szczególnie przy wyższych ciśnieniach.

Podsumowanie

Eżektory i inżektory to proste, niezawodne i wszechstronne urządzenia, które wykorzystują efekt Venturiego do generowania podciśnienia lub mieszania substancji. Ich prosta konstrukcja, brak ruchomych części i niskie koszty eksploatacji czynią je atrakcyjną alternatywą dla bardziej skomplikowanych rozwiązań w wielu aplikacjach. Od systemów mocowania próżniowego i transportu pneumatycznego, przez uzdatnianie wody i rolnictwo, po przemysł chemiczny i procesowy - eżektory i inżektory znajdują szerokie zastosowanie, potwierdzając, że czasami najprostsze rozwiązania są najlepsze.

Najczęściej Zadawane Pytania (FAQ)

Co to jest eżektor?

Eżektor to pompa strumienicowa wykorzystująca efekt Venturiego do generowania podciśnienia (próżni). Służy do zasysania gazów lub par i ich mieszania ze strumieniem roboczym.

Jak działa inżektor w systemie uzdatniania wody?

Inżektor w systemie uzdatniania wody dozuje środki chemiczne, takie jak chlor lub solanka, do przepływającej wody. Podciśnienie wytworzone w dyszy Venturiego zasysa środek chemiczny, który miesza się z wodą.

Gdzie najczęściej stosuje się eżektory?

Eżektory są powszechnie stosowane w systemach mocowania próżniowego, robotyce, automatyce przemysłowej, pompach próżniowych i systemach transportu pneumatycznego.

Czy eżektory i inżektory wymagają konserwacji?

Eżektory i inżektory, ze względu na brak ruchomych części, wymagają minimalnej konserwacji. Głównie polega ona na okresowym czyszczeniu dyszy z ewentualnych zanieczyszczeń.

Jakie są główne zalety inżektorów w porównaniu do pomp dozujących?

Główne zalety inżektorów to prostota konstrukcji, niezawodność, brak ruchomych części, niskie koszty eksploatacji i łatwość instalacji. Są one jednak mniej precyzyjne w dozowaniu niż specjalistyczne pompy dozujące.
