Czujnik Temperatury Spalin: Działanie, Awarije i Diagnostyka

W dzisiejszych czasach, w dobie zaostrzonych norm emisji spalin, czujniki temperatury spalin (EGT) stały się nieodzownym elementem nowoczesnych pojazdów. Te niepozorne komponenty odgrywają kluczową rolę w zapewnieniu optymalnej pracy silnika i ochronie wrażliwych podzespołów układu wydechowego. W tym artykule przyjrzymy się bliżej czujnikom EGT, ich zasadzie działania, potencjalnym awariom oraz metodom diagnostyki, aby każdy kierowca mógł lepiej zrozumieć ich znaczenie dla prawidłowego funkcjonowania samochodu.

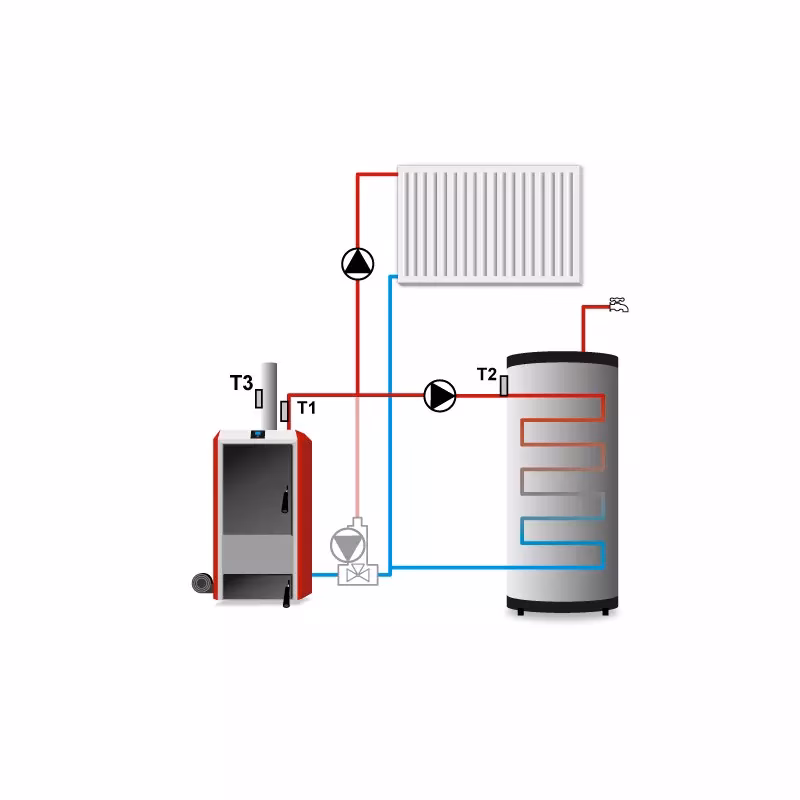

Jak działa czujnik temperatury spalin?

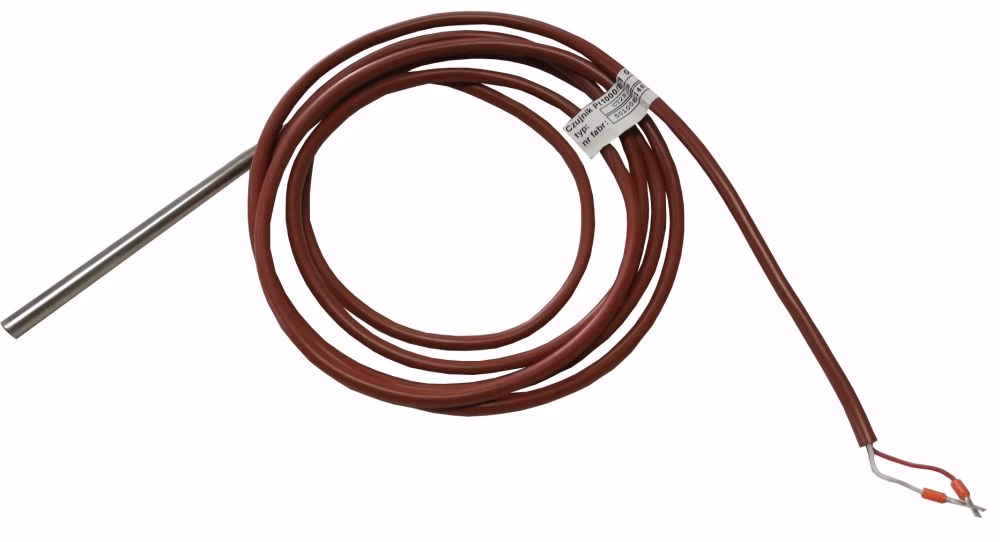

Czujnik temperatury spalin, w swojej podstawowej konstrukcji, wykorzystuje zjawisko zmiany oporu elektrycznego materiałów w zależności od temperatury. W końcówce pomiarowej czujnika znajduje się termistor, czyli rezystor, którego wartość rezystancji zmienia się pod wpływem temperatury. Wyróżniamy dwa główne typy termistorów stosowanych w czujnikach EGT:

• Termistory NTC (ujemny współczynnik temperaturowy): Ich rezystancja maleje wraz ze wzrostem temperatury. Oznacza to, że im cieplej, tym mniejszy opór stawia termistor.
• Termistory PTC (dodatni współczynnik temperaturowy): Ich rezystancja wzrasta wraz ze wzrostem temperatury. W tym przypadku, im cieplej, tym większy opór stawia termistor.

Czujnik temperatury spalin jest zazwyczaj podłączony bezpośrednio do sterownika silnika (ECU). Wraz z dodatkowym rezystorem (RUP) umieszczonym w sterowniku, czujnik tworzy szeregowy obwód elektryczny. Ten układ działa jak dzielnik napięcia. ECU mierzy napięcie na dzielniku i na podstawie algorytmu przelicza je na wartość temperatury spalin. Zmiana rezystancji termistora, wywołana zmianą temperatury spalin, powoduje zmianę napięcia w obwodzie, co jest interpretowane przez ECU jako konkretna wartość temperatury.

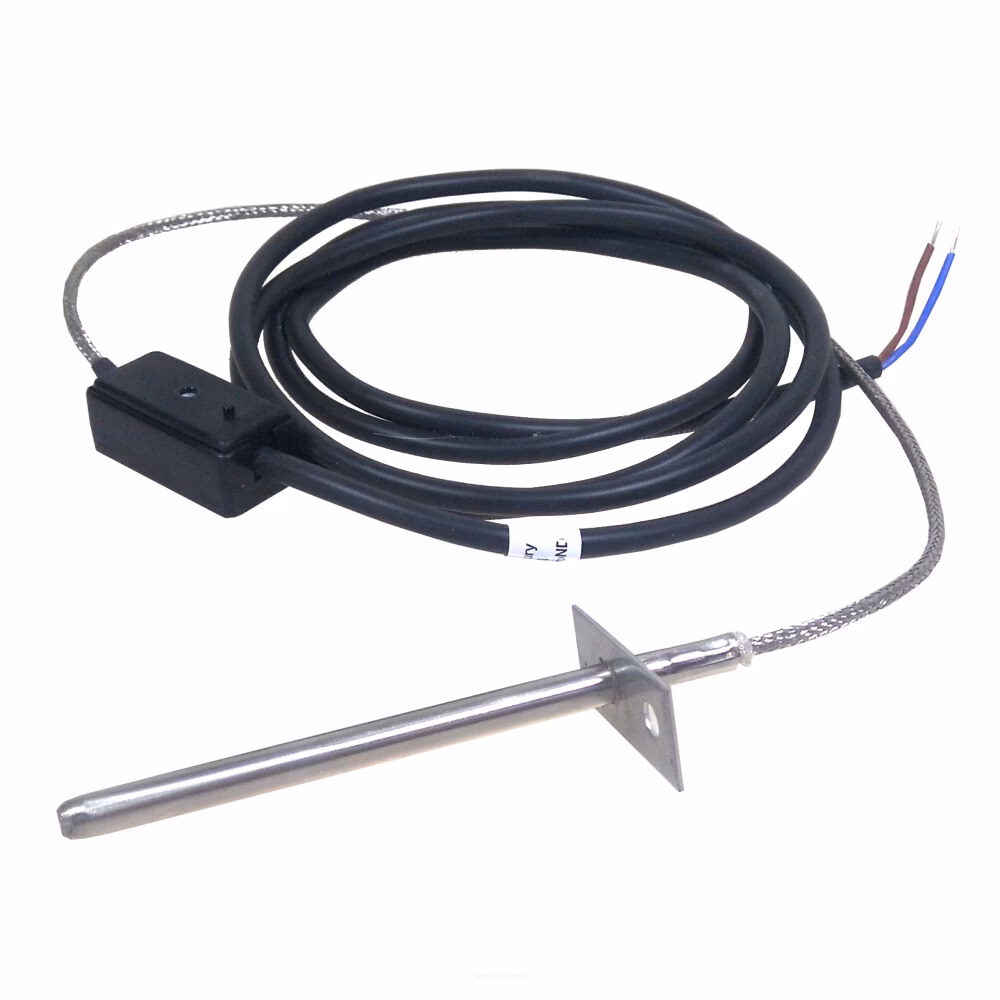

Zadania czujnika temperatury spalin

Głównym zadaniem czujnika temperatury spalin jest, jak sama nazwa wskazuje, pomiar temperatury spalin w układzie wydechowym pojazdu. Informacje te są kluczowe dla sterownika silnika (ECU), który na ich podstawie podejmuje szereg działań mających na celu:

• Ochronę komponentów układu wydechowego i silnika: W silnikach benzynowych, szczególnie tych o mniejszej pojemności i wysokim stopniu doładowania, temperatury spalin mogą osiągać bardzo wysokie wartości. Czujnik EGT monitoruje te temperatury i w przypadku ich przekroczenia, ECU może podjąć działania ochronne, takie jak zmniejszenie ciśnienia doładowania w turbosprężarkach lub zwiększenie dawki paliwa wtryskiwanego do katalizatora, aby obniżyć temperaturę i zapobiec uszkodzeniom.
• Kontrolę procesu regeneracji filtra cząstek stałych (DPF) w silnikach Diesla: W silnikach Diesla czujniki EGT są niezbędne do monitorowania temperatury filtra cząstek stałych (DPF). Prawidłowa regeneracja DPF wymaga osiągnięcia odpowiedniej temperatury, która umożliwia wypalenie nagromadzonych cząstek sadzy. ECU, na podstawie odczytów z czujników EGT, steruje procesem regeneracji, zapewniając jego efektywność i minimalizując emisję szkodliwych substancji.
• Monitorowanie układu recyrkulacji spalin (EGR): W niektórych systemach, czujniki EGT mogą być również wykorzystywane do monitorowania temperatury spalin w układzie recyrkulacji spalin (EGR), co pozwala na optymalizację procesu recyrkulacji i redukcję emisji tlenków azotu (NOx).

W nowoczesnych układach wydechowych, zwłaszcza w silnikach Diesla, często stosuje się wiele czujników EGT, umieszczonych w różnych punktach układu wydechowego. Przykładowo, możemy spotkać czujniki:

• Przed turbosprężarką
• Przed katalizatorem utleniającym (DOC)
• Przed filtrem cząstek stałych (DPF)
• Za filtrem cząstek stałych (DPF)

Taka konfiguracja pozwala na precyzyjniejsze monitorowanie temperatur w różnych sekcjach układu wydechowego i dokładniejsze sterowanie procesami oczyszczania spalin.

Przyczyny awarii czujników temperatury spalin

Czujniki temperatury spalin, mimo swojej stosunkowo prostej konstrukcji, są narażone na szereg czynników, które mogą prowadzić do ich awarii. Najczęstsze przyczyny to:

• Ekstremalne temperatury: Czujniki EGT pracują w ekstremalnie trudnych warunkach, narażone na bardzo wysokie temperatury spalin, często przekraczające 900°C. Długotrwałe działanie tak wysokich temperatur może prowadzić do degradacji materiałów i uszkodzenia wewnętrznych elementów czujnika.
• Drgania i wibracje: Układ wydechowy jest narażony na silne drgania i wibracje, szczególnie podczas jazdy po nierównych drogach. Te wibracje mogą powodować poluzowanie połączeń elektrycznych wewnątrz czujnika lub uszkodzenie przewodów.
• Uszkodzenia mechaniczne przewodów: Przewody elektryczne łączące czujnik z ECU są stosunkowo delikatne i mogą ulec uszkodzeniu mechanicznemu podczas prac serwisowych w okolicy układu wydechowego, np. podczas wymiany innych elementów. Zagięcia, przetarcia lub przerwanie przewodów mogą skutkować nieprawidłowym działaniem czujnika.
• Zanieczyszczenia: Czujniki EGT mogą ulec zanieczyszczeniu różnymi substancjami, takimi jak olej silnikowy, płyn chłodniczy lub paliwo. Zanieczyszczenia te mogą osadzać się na końcówce pomiarowej czujnika i zakłócać jego prawidłowe działanie, prowadząc do błędnych odczytów.
• Korozja złączy: Złącza elektryczne czujnika, narażone na wilgoć i sól drogową, mogą ulec korozji. Korozja złączy może powodować problemy z przewodnością elektryczną i zakłócać sygnał przesyłany do ECU.

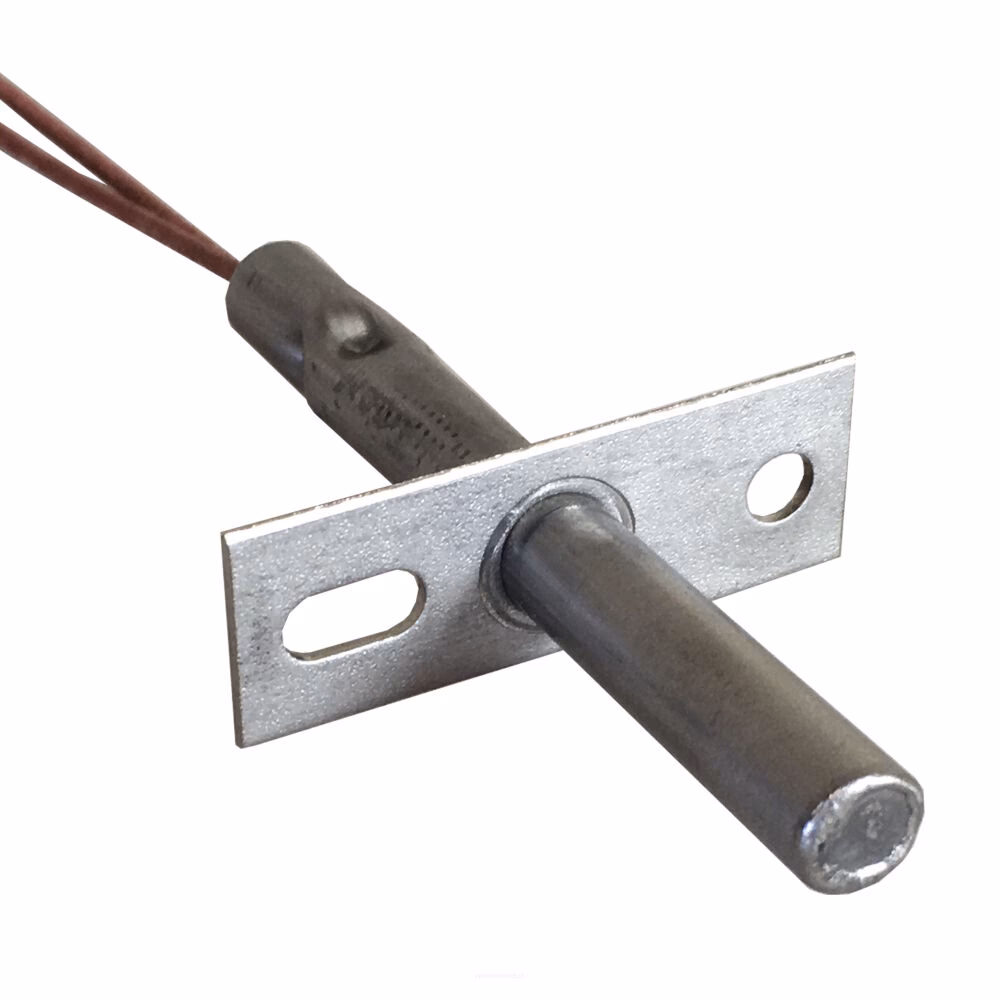

Objawy awarii czujnika temperatury spalin

Awaria czujnika temperatury spalin może manifestować się różnymi objawami, które mogą negatywnie wpływać na pracę silnika i układu oczyszczania spalin. Najczęstsze objawy to:

• Zapalenie się kontrolki silnika (Check Engine): W przypadku wykrycia nieprawidłowości w sygnale z czujnika EGT, sterownik silnika (ECU) zazwyczaj zapisuje kod błędu i zapala kontrolkę silnika na desce rozdzielczej.
• Zwiększone zużycie paliwa: Nieprawidłowe odczyty z czujnika EGT mogą zakłócić proces regeneracji filtra DPF w silnikach Diesla. Regeneracja może trwać dłużej lub być częstsza niż normalnie, co skutkuje zwiększonym zużyciem paliwa.
• Niepotrzebna regeneracja filtra DPF: Awaria czujnika EGT może również spowodować nieuzasadnione uruchamianie procesu regeneracji DPF, nawet gdy filtr nie jest jeszcze zapełniony. To generuje dodatkowe niedogodności dla kierowcy i może przyczyniać się do szybszego zużycia paliwa.
• Problemy z badaniem technicznym emisji spalin: Błędne odczyty z czujnika EGT mogą zakłócić pracę układu recyrkulacji spalin (EGR) i innych systemów kontroli emisji. To może skutkować przekroczeniem dopuszczalnych norm emisji spalin i problemami z pozytywnym przejściem badania technicznego.
• Potencjalne uszkodzenie innych komponentów: W skrajnych przypadkach, nieprawidłowe działanie czujnika EGT i brak odpowiedniej reakcji ze strony ECU na zbyt wysoką temperaturę spalin, może prowadzić do przedwczesnego uszkodzenia innych elementów układu wydechowego lub nawet wewnętrznych komponentów silnika, np. turbosprężarki.

Diagnostyka czujnika temperatury spalin

W przypadku podejrzenia awarii czujnika temperatury spalin, należy przeprowadzić odpowiednią diagnostykę, aby potwierdzić usterkę i zidentyfikować jej przyczynę. Typowe kroki diagnostyczne obejmują:

1. Odczytanie kodów błędów: Pierwszym krokiem jest podłączenie narzędzia diagnostycznego do złącza OBD-II pojazdu i odczytanie zapisanych kodów błędów. Kody błędów związane z czujnikami EGT mogą wskazywać na awarię obwodu, nieprawidłowy zakres wartości sygnału lub inne problemy.
2. Sprawdzenie złączy i przewodów: Należy dokładnie sprawdzić złącza elektryczne czujnika i przewody pod kątem korozji, poluzowań, uszkodzeń mechanicznych lub przerw. Należy upewnić się, że złącza są czyste i dobrze połączone.
3. Oględziny czujnika: Warto wizualnie ocenić stan czujnika, sprawdzając, czy nie ma na nim śladów zanieczyszczeń (olej, płyn chłodniczy) lub uszkodzeń mechanicznych. W razie potrzeby, można delikatnie oczyścić końcówkę czujnika suchą, czystą ściereczką.
4. Test czujnika za pomocą narzędzia na podczerwień: Można wykorzystać termometr na podczerwień do pomiaru rzeczywistej temperatury spalin w miejscu umieszczenia czujnika i porównać ją z odczytami z narzędzia diagnostycznego. Uruchomienie silnika i zwiększenie obrotów pozwoli na podniesienie temperatury spalin i weryfikację, czy odczyty czujnika są zgodne z rzeczywistością.
5. Pomiar napięcia na złączu czujnika: Przy włączonym zapłonie i odłączonej wtyczce czujnika, należy zmierzyć napięcie na złączu. Prawidłowa wartość napięcia zasilania czujnika powinna wynosić 5V. Jeśli napięcie jest inne, należy sprawdzić połączenie z ECU i ewentualnie sam sterownik.

Najczęstsze kody błędów czujników temperatury spalin

Do najczęściej spotykanych kodów błędów związanych z czujnikami temperatury spalin należą:

• P0544: Czujnik temperatury recyrkulacji spalin (EGRT), rząd 1, czujnik 1 – awaria obwodu
• P0546: Czujnik temperatury recyrkulacji spalin (EGRT), rząd 1, czujnik 1 – wysoki sygnał wejściowy
• P2033: Temperatura recyrkulacji spalin, rząd 1, czujnik 2 – obwód wysoki
• P247A: Czujnik temperatury recyrkulacji spalin (EGRT), rząd 1, czujnik 3 – poza zakresem
• P0549: Czujnik temperatury recyrkulacji spalin (EGRT) – rząd 2, czujnik 1 – obwód wysoki
• P2031: Czujnik temperatury recyrkulacji spalin (EGRT) – rząd 1, czujnik 2 – awaria obwodu

Ważna uwaga! Czujniki PTC mogą czasami przesyłać do sterownika silnika błędne informacje o temperaturze, nie generując jednocześnie kodu błędu. W takich przypadkach diagnostyka może być bardziej skomplikowana i wymagać szczegółowej analizy parametrów pracy silnika.

Wymiana czujnika temperatury spalin

W przypadku potwierdzenia awarii czujnika temperatury spalin, konieczna jest jego wymiana. Proces wymiany zazwyczaj nie jest skomplikowany, ale należy przestrzegać kilku zasad:

1. Dobór odpowiedniego czujnika: Należy upewnić się, że nowy czujnik jest kompatybilny z danym modelem pojazdu. Najlepiej jest korzystać z katalogów producentów części zamiennych lub skonsultować się z mechanikiem.
2. Ostrożność podczas demontażu: Podczas demontażu starego czujnika należy zachować ostrożność, aby nie uszkodzić gwintu w kolektorze wydechowym. Czasami konieczne może być użycie środka penetrującego, aby ułatwić odkręcenie czujnika.
3. Prawidłowy montaż: Nowy czujnik należy dokręcić z odpowiednim momentem obrotowym, zgodnie z zaleceniami producenta. Zbyt mocne dokręcenie może uszkodzić czujnik, a zbyt słabe – spowodować nieszczelność.
4. Sprawdzenie po wymianie: Po wymianie czujnika, należy usunąć kody błędów z pamięci sterownika silnika za pomocą narzędzia diagnostycznego i sprawdzić, czy kontrolka silnika zgasła. Warto również przeprowadzić krótką jazdę próbną, aby upewnić się, że wszystko działa prawidłowo.

Podsumowanie

Czujnik temperatury spalin jest istotnym elementem nowoczesnych systemów kontroli emisji spalin. Jego prawidłowe działanie jest kluczowe dla ochrony komponentów układu wydechowego, efektywnej regeneracji filtra DPF i ogólnej sprawności silnika. Regularna diagnostyka i szybka reakcja na ewentualne objawy awarii czujnika EGT pozwolą uniknąć poważniejszych problemów i kosztownych napraw. Mamy nadzieję, że ten artykuł dostarczył wyczerpujących informacji na temat czujników temperatury spalin i pomoże Państwu w zrozumieniu ich roli w samochodzie.
