Wady i Zalety Baterii Kondensatorów w HVAC

Baterie kondensatorów odgrywają istotną rolę w nowoczesnych systemach HVAC (ogrzewania, wentylacji i klimatyzacji), przyczyniając się do poprawy efektywności energetycznej i redukcji kosztów operacyjnych. Choć ich zalety są powszechnie doceniane, ważne jest, aby zrozumieć również potencjalne wady i wyzwania związane z ich instalacją i eksploatacją. W tym artykule przyjrzymy się bliżej zarówno ciemnej, jak i jasnej stronie baterii kondensatorów, aby pomóc Ci podjąć świadomą decyzję o ich zastosowaniu w Twoim systemie HVAC.

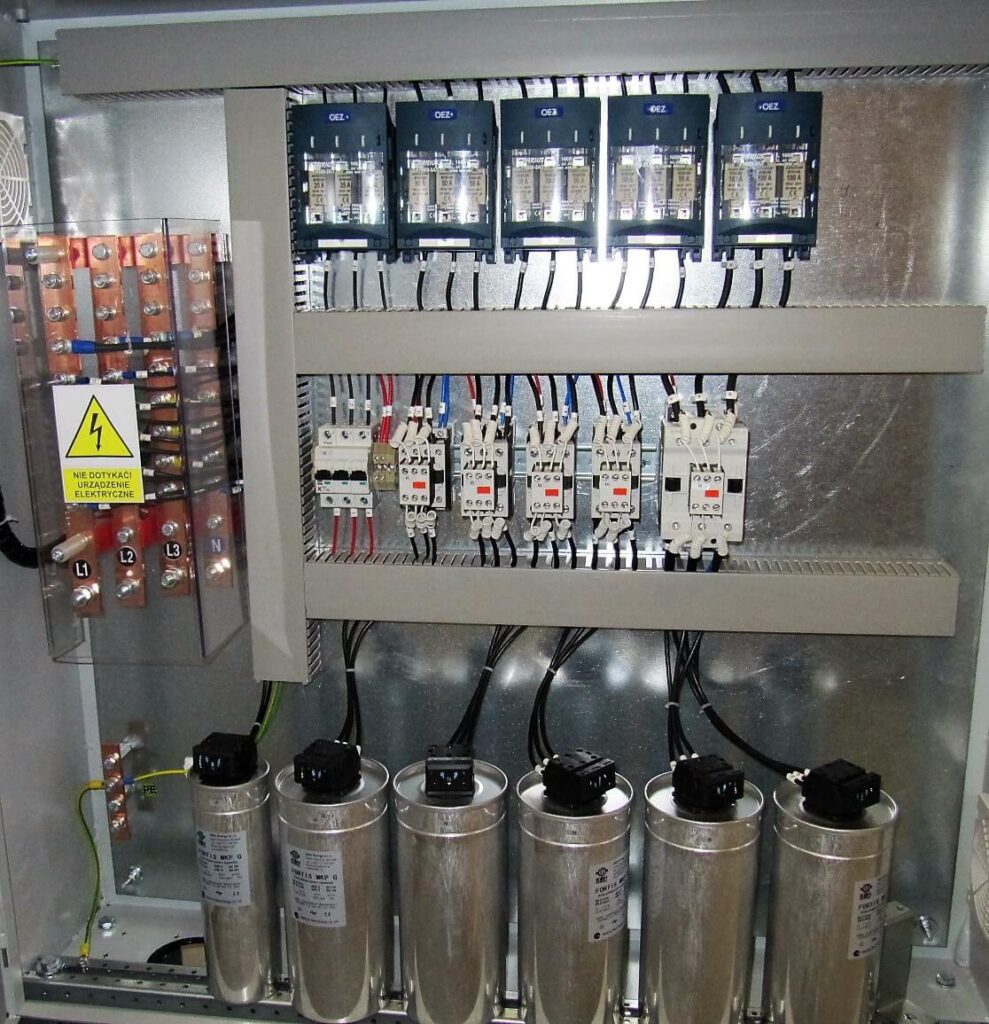

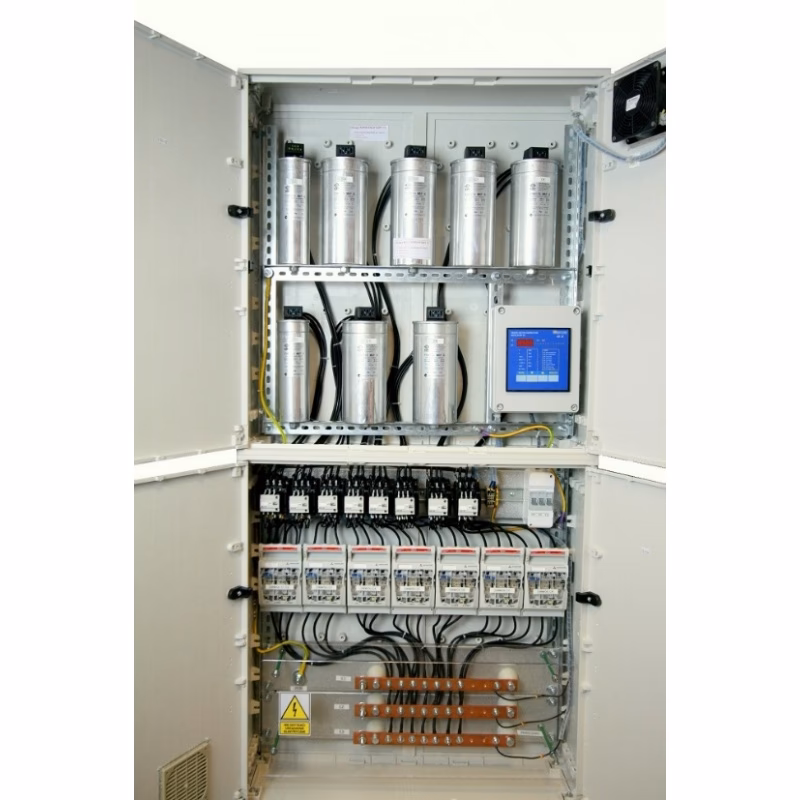

Wady Baterii Kondensatorów: Co Musisz Wiedzieć?

Mimo licznych korzyści, baterie kondensatorów nie są pozbawione wad. Zrozumienie tych ograniczeń jest kluczowe dla zapewnienia niezawodnej i ekonomicznej pracy systemu HVAC.

Konieczność Regularnej Konserwacji

Jedną z głównych wad baterii kondensatorów jest wymóg regularnej konserwacji. Aby zapewnić ich długotrwałą i bezawaryjną pracę, konieczne jest przeprowadzanie okresowych przeglądów i testów. Konserwacja ta obejmuje:

• Sprawdzanie połączeń elektrycznych: Poluzowane połączenia mogą prowadzić do przegrzewania się i awarii kondensatorów.
• Pomiar pojemności kondensatorów: Pojemność kondensatorów z czasem maleje, co obniża ich efektywność. Regularne pomiary pozwalają na identyfikację zużytych kondensatorów i ich wymianę.
• Kontrola stanu wizualnego: Należy sprawdzać, czy nie ma oznak uszkodzeń mechanicznych, wycieków elektrolitu, wybrzuszeń obudowy lub innych nieprawidłowości.
• Czyszczenie: Nagromadzony kurz i brud mogą utrudniać odprowadzanie ciepła, co skraca żywotność kondensatorów.

Koszty konserwacji mogą zwiększyć całkowity koszt eksploatacji systemu elektrycznego, szczególnie w przypadku dużych instalacji z wieloma bateriami kondensatorów. Niemniej jednak, regularna konserwacja jest inwestycją, która zapobiega kosztownym awariom i przedłuża żywotność całego systemu.

Ryzyko Rezonansu i Przepięć

Kolejną potencjalną wadą jest ryzyko rezonansu i problemów z przepięciami, jeśli bateria kondensatorów nie jest odpowiednio dobrana do systemu. Rezonans elektryczny występuje, gdy indukcyjność obciążenia i pojemność baterii kondensatorów osiągają pewną równowagę przy określonej częstotliwości. Może to prowadzić do:

• Wzrostu napięcia: W obwodzie rezonansowym napięcie może znacznie wzrosnąć, przekraczając dopuszczalne wartości dla urządzeń elektrycznych.
• Przepięć: Rezonans może generować przepięcia, które uszkadzają izolację i inne elementy systemu.
• Zniekształceń harmonicznych: Rezonans może wzmacniać istniejące harmoniczne w sieci, co negatywnie wpływa na jakość energii i pracę urządzeń.
• Awarii kondensatorów: Nadmierne napięcie i prąd w obwodzie rezonansowym mogą prowadzić do szybkiego zużycia i awarii kondensatorów.

Aby uniknąć problemów z rezonansem, kluczowe jest prawidłowe dobranie baterii kondensatorów do charakterystyki obciążenia i sieci elektrycznej. Należy uwzględnić moc obciążenia, współczynnik mocy, harmoniczne oraz impedancję sieci. W niektórych przypadkach konieczne może być zastosowanie dławików rezonansowych, które przesuwają częstotliwość rezonansową poza zakres częstotliwości roboczych systemu.

Wrażliwość na Harmoniczne

Baterie kondensatorów są wrażliwe na harmoniczne występujące w sieci elektrycznej. Harmoniczne to prądy i napięcia o częstotliwościach będących wielokrotnością częstotliwości podstawowej (np. 50 Hz w Polsce). Źródłami harmonicznych są urządzenia elektroniczne, napędy regulowane, zasilacze impulsowe i inne urządzenia nieliniowe.

Harmoniczne mogą powodować:

• Przeciążenie kondensatorów: Harmoniczne zwiększają prąd płynący przez kondensatory, co prowadzi do ich przegrzewania i skrócenia żywotności.
• Zwiększone straty energii: Harmoniczne zwiększają straty energii w kondensatorach i innych elementach systemu.
• Zakłócenia w pracy urządzeń: Harmoniczne mogą zakłócać pracę wrażliwych urządzeń elektronicznych i systemów sterowania.

W środowiskach z wysokim poziomem harmonicznych, konieczne jest stosowanie kondensatorów o podwyższonej wytrzymałości na harmoniczne lub filtrów harmonicznych. Filtry harmoniczne redukują poziom harmonicznych w sieci, chroniąc baterie kondensatorów i inne urządzenia.

Koszty Początkowe

Chociaż baterie kondensatorów przynoszą oszczędności w dłuższej perspektywie poprzez redukcję strat energii i poprawę współczynnika mocy, koszty początkowe zakupu i instalacji mogą być znaczące. Koszty te obejmują:

• Zakup baterii kondensatorów: Cena baterii kondensatorów zależy od ich mocy, napięcia, typu i producenta.
• Instalacja: Instalacja baterii kondensatorów wymaga pracy wykwalifikowanego elektryka i może wiązać się z kosztami okablowania, zabezpieczeń i aparatury łączeniowej.
• Projektowanie i dobór: Prawidłowy dobór baterii kondensatorów wymaga analizy obciążenia i sieci elektrycznej, co może wiązać się z kosztami usług inżynierskich.

Pomimo kosztów początkowych, inwestycja w baterie kondensatorów zazwyczaj zwraca się w ciągu kilku lat dzięki oszczędnościom energii i uniknięciu kar za niski współczynnik mocy. Ważne jest jednak przeprowadzenie analizy kosztów i korzyści, aby upewnić się, że inwestycja jest opłacalna w danym przypadku.

Dlaczego Bateria Kondensatorów Powinna Pozostać Nieuziemiona?

Kwestia uziemienia baterii kondensatorów jest bardzo ważna dla bezpieczeństwa i prawidłowego działania systemu elektrycznego. Zasadniczo, baterie kondensatorów powinny pozostać nieuziemione, chyba że istnieją specyficzne powody przemawiające za uziemieniem, a te muszą być dokładnie przeanalizowane.

Uziemienie baterii kondensatorów może zakłócić działanie systemu ochrony przeciwporażeniowej. Systemy ochrony przeciwporażeniowej, takie jak wyłączniki różnicowoprądowe (RCD), działają na zasadzie wykrywania prądu upływu do ziemi. Jeśli bateria kondensatorów jest uziemiona, prądy upływu mogą przepływać przez ścieżkę uziemienia, powodując zadziałanie wyłączników RCD i nieplanowane wyłączenia zasilania całego obiektu. Może to prowadzić do poważnych zakłóceń w pracy, szczególnie w obiektach krytycznych, takich jak szpitale, centra danych czy zakłady produkcyjne.

Ponadto, prądy harmoniczne w ścieżce uziemienia uziemionej baterii kondensatorów mogą powodować zakłócenia harmoniczne w systemach sterowania i komunikacji. Harmoniczne w prądzie uziemienia mogą indukować napięcia harmoniczne w obwodach sterowania i komunikacji, co prowadzi do błędów w transmisji danych, nieprawidłowego działania urządzeń sterujących i innych problemów. Jest to szczególnie istotne w nowoczesnych systemach HVAC, które wykorzystują zaawansowane systemy sterowania i automatyki.

Zastosowanie Baterii Kondensatorów w Podstacjach

Podstacje elektroenergetyczne są kluczowymi elementami sieci przesyłowej i dystrybucyjnej energii elektrycznej. W podstacjach baterie kondensatorów znajdują szerokie zastosowanie w celu:

• Redukcji strat energii: Podstawowym zadaniem baterii kondensatorów w podstacjach jest kompensacja mocy biernej. Moc bierna jest potrzebna do zasilania pól magnetycznych transformatorów i silników, ale nie jest zamieniana na pracę użyteczną. Przepływ mocy biernej w sieci powoduje straty energii w liniach przesyłowych i transformatorach. Baterie kondensatorów dostarczają moc bierną w pobliżu obciążenia, zmniejszając jej przepływ w sieci i redukując straty energii.
• Poprawy współczynnika mocy:Współczynnik mocy (cos φ) to stosunek mocy czynnej do mocy pozornej. Niski współczynnik mocy oznacza, że duża część mocy pozornej to moc bierna, co zwiększa obciążenie sieci i straty energii. Baterie kondensatorów poprawiają współczynnik mocy, dostarczając moc bierną i zmniejszając zapotrzebowanie na moc pozorną z sieci.
• Stabilizacji napięcia: Baterie kondensatorów mogą pomóc w stabilizacji napięcia w sieci. Wahania napięcia mogą negatywnie wpływać na pracę urządzeń elektrycznych. Kompensacja mocy biernej za pomocą baterii kondensatorów zmniejsza spadki napięcia w sieci, szczególnie przy dużych obciążeniach.
• Zwiększenia przepustowości sieci: Poprawa współczynnika mocy i redukcja strat energii dzięki bateriom kondensatorów zwiększa przepustowość sieci. Sieć może przesyłać więcej mocy czynnej przy tym samym obciążeniu prądowym, co pozwala na lepsze wykorzystanie istniejącej infrastruktury.

W podstacjach stosuje się zarówno baterie kondensatorów stałe, jak i baterie kondensatorów regulowane (tyrystorowe). Baterie stałe są włączane na stałe i dostarczają stałą moc bierną. Baterie regulowane umożliwiają płynną regulację mocy biernej w zależności od aktualnego zapotrzebowania sieci, co pozwala na bardziej precyzyjną kompensację i optymalizację pracy systemu.

Gdzie Zamontować Baterię Kondensatorów?

Miejsce montażu baterii kondensatorów ma istotny wpływ na ich efektywność i koszty instalacji. Zasadniczo, baterie kondensatorów powinny być montowane jak najbliżej obciążenia, które generuje moc bierną. W praktyce, w instalacjach HVAC, najczęściej baterie kondensatorów montuje się:

• Przy rozdzielnicach głównych niskiego napięcia (nn): Jest to najczęstsze i zazwyczaj najbardziej ekonomiczne rozwiązanie. Bateria kondensatorów jest podłączona do szyn zbiorczych rozdzielnicy głównej nn, co umożliwia kompensację mocy biernej dla całej instalacji lub jej znacznej części. Takie rozwiązanie jest łatwe w instalacji i konserwacji, a bateria kondensatorów pracuje przez cały okres normalnego obciążenia.
• Przy rozdzielnicach oddziałowych nn: W większych obiektach, gdzie obciążenia są rozproszone, korzystne może być montowanie baterii kondensatorów przy rozdzielnicach oddziałowych nn, bliżej grup obciążeń. Pozwala to na bardziej efektywną kompensację mocy biernej w poszczególnych sekcjach instalacji i redukcję strat w kablach zasilających te sekcje.
• Indywidualnie przy dużych odbiornikach mocy biernej: W przypadku bardzo dużych odbiorników mocy biernej, takich jak duże silniki, transformatory lub piece indukcyjne, najbardziej efektywne może być montowanie baterii kondensatorów indywidualnie przy tych odbiornikach. Pozwala to na maksymalną redukcję strat mocy biernej i poprawę współczynnika mocy bezpośrednio u źródła.

Wybór optymalnego miejsca montażu baterii kondensatorów zależy od charakterystyki obciążenia, układu sieci elektrycznej, kosztów instalacji i wymagań dotyczących efektywności kompensacji mocy biernej. W każdym przypadku, decyzję o miejscu montażu powinna poprzedzić analiza techniczna i ekonomiczna.

Podsumowanie

Baterie kondensatorów są skutecznym narzędziem do poprawy efektywności energetycznej i redukcji kosztów w systemach HVAC i innych instalacjach elektrycznych. Ich główne zalety to redukcja strat energii, poprawa współczynnika mocy i stabilizacja napięcia. Należy jednak pamiętać o potencjalnych wadach, takich jak konieczność regularnej konserwacji, ryzyko rezonansu i przepięć, wrażliwość na harmoniczne i koszty początkowe. Prawidłowy dobór, instalacja i eksploatacja baterii kondensatorów, uwzględniające specyfikę instalacji i obciążenia, pozwalają na maksymalizację korzyści i minimalizację ryzyka. Decyzja o zastosowaniu baterii kondensatorów powinna być zawsze poprzedzona analizą techniczną i ekonomiczną, aby upewnić się, że inwestycja jest opłacalna i przyniesie oczekiwane rezultaty.

Często Zadawane Pytania (FAQ)

Czy baterie kondensatorów zawsze są opłacalne?

Zazwyczaj tak, w dłuższej perspektywie. Oszczędności energii i uniknięcie kar za niski współczynnik mocy zwykle rekompensują koszty inwestycji w ciągu kilku lat. Jednak konieczna jest analiza kosztów i korzyści dla konkretnej instalacji.

Jak długo działają baterie kondensatorów?

Żywotność baterii kondensatorów zależy od warunków pracy, temperatury, obciążenia harmonicznymi i jakości konserwacji. Dobrej jakości baterie, prawidłowo eksploatowane, mogą działać od 5 do 15 lat lub dłużej.

Czy mogę samodzielnie zainstalować baterię kondensatorów?

Nie zaleca się samodzielnej instalacji. Instalacja baterii kondensatorów powinna być przeprowadzana przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa.

Co się stanie, jeśli bateria kondensatorów ulegnie awarii?

Awaria baterii kondensatorów może prowadzić do pogorszenia współczynnika mocy, zwiększenia strat energii i potencjalnych problemów z jakością energii. Dlatego ważne jest regularne monitorowanie stanu baterii i szybka wymiana uszkodzonych kondensatorów.

Jak dobrać odpowiednią moc baterii kondensatorów?

Dobór mocy baterii kondensatorów wymaga analizy obciążenia, współczynnika mocy, harmonicznych i charakterystyki sieci elektrycznej. Najlepiej skonsultować się z inżynierem elektrykiem lub specjalistą ds. kompensacji mocy biernej.
