Wentylacja Tuneli Podziemnych: Klucz do Bezpieczeństwa

Czy tunele podziemne potrzebują wentylacji? Odpowiedź brzmi zdecydowanie tak. Efektywna wentylacja jest absolutnie niezbędna dla zapewnienia bezpieczeństwa i komfortu w środowiskach podziemnych. Niezależnie od tego, czy chodzi o tunele drogowe, kolejowe, czy tunele metra, system wentylacji odgrywa kluczową rolę w utrzymaniu jakości powietrza i minimalizowaniu ryzyka związanego z zanieczyszczeniami.

Dlaczego Wentylacja Tuneli Jest Niezbędna?

Tunele podziemne, z natury swojej konstrukcji, są przestrzeniami zamkniętymi, gdzie naturalna cyrkulacja powietrza jest ograniczona lub wręcz nie istnieje. W takich środowiskach szybko gromadzą się zanieczyszczenia pochodzące z różnych źródeł, stwarzając poważne zagrożenie dla zdrowia i bezpieczeństwa osób przebywających w tunelu. Głównymi źródłami zanieczyszczeń w tunelach są:

• Spaliny pojazdów: Samochody, ciężarówki, autobusy, a nawet pociągi spalinowe emitują spaliny zawierające szkodliwe substancje, takie jak tlenki azotu, tlenek węgla, węglowodory i cząstki stałe. W zamkniętej przestrzeni tunelu te zanieczyszczenia mogą osiągać niebezpieczne stężenia.
• Pyły i cząstki stałe: Ruch pojazdów wzbija pył z nawierzchni tunelu, a także generuje cząstki stałe pochodzące z opon i hamulców. Te zanieczyszczenia mogą powodować problemy układu oddechowego.
• Gazy pożarowe: W przypadku pożaru w tunelu, wentylacja jest kluczowa dla usunięcia dymu i toksycznych gazów, umożliwiając ewakuację i akcję ratowniczą.
• Wilgotność i temperatura: W tunelach często panuje podwyższona wilgotność i temperatura, co może sprzyjać rozwojowi pleśni i bakterii, a także powodować dyskomfort termiczny. Wentylacja pomaga regulować te parametry.

Wymagania Dotyczące Wentylacji Tuneli

Aby zapewnić minimalne standardy bezpieczeństwa i jakości powietrza, istnieją konkretne wymagania dotyczące wentylacji tuneli. Jak wspomniano w dostarczonych informacjach, Cal/OSHA (Occupational Safety and Health Administration w Kalifornii) określa pewne minimalne standardy. Wymagania te, choć mogą się różnić w zależności od jurysdykcji i rodzaju tunelu, zazwyczaj obejmują:

• Minimalny przepływ świeżego powietrza: Cal/OSHA wymaga co najmniej 200 stóp sześciennych świeżego powietrza na minutę na osobę pracującą pod ziemią. Ten wymóg ma na celu zapewnienie odpowiedniej ilości tlenu i rozcieńczenie zanieczyszczeń.
• Minimalna prędkość powietrza: Wymagana jest minimalna prędkość powietrza wynosząca 60 stóp na minutę (fpm) w celu skutecznego rozcieńczania i usuwania zanieczyszczeń. Prędkość powietrza ma kluczowe znaczenie dla zapobiegania gromadzeniu się zanieczyszczeń w określonych obszarach tunelu.
• Monitorowanie jakości powietrza: Nowoczesne systemy wentylacyjne często obejmują systemy monitorowania jakości powietrza, które na bieżąco mierzą stężenie kluczowych zanieczyszczeń. W przypadku przekroczenia dopuszczalnych poziomów, system wentylacji może automatycznie dostosować swoje działanie.
• Systemy awaryjne: Tunele muszą być wyposażone w systemy wentylacji awaryjnej, które uruchamiają się w przypadku pożaru lub innych sytuacji kryzysowych. Systemy te mają za zadanie usunąć dym i toksyczne gazy, a także zapewnić nadciśnienie w drogach ewakuacyjnych, aby umożliwić bezpieczną ewakuację.

Rodzaje Systemów Wentylacji Tuneli

Istnieje kilka podstawowych systemów wentylacji tuneli, które różnią się konstrukcją i sposobem działania. Wybór odpowiedniego systemu zależy od wielu czynników, takich jak długość tunelu, natężenie ruchu, rodzaj tunelu (drogowy, kolejowy, metro), budżet i wymagania bezpieczeństwa. Do najczęściej stosowanych systemów należą:

Wentylacja Naturalna

Wentylacja naturalna wykorzystuje różnice ciśnień i temperatur pomiędzy wlotem a wylotem tunelu do generowania przepływu powietrza. Jest to najprostszy i najtańszy system, ale jego skuteczność jest ograniczona, szczególnie w długich tunelach i przy dużym natężeniu ruchu. Wentylacja naturalna może być wspomagana przez szyby wentylacyjne.

Wentylacja Mechaniczna

Wentylacja mechaniczna wykorzystuje wentylatory do wymuszania przepływu powietrza przez tunel. Jest to bardziej wydajny i kontrolowany system niż wentylacja naturalna. Wyróżnia się kilka typów wentylacji mechanicznej:

• Wentylacja wzdłużna (longitudinal): Wentylatory umieszczone w tunelu generują przepływ powietrza wzdłuż osi tunelu, od wlotu do wylotu. Jest to prosty i stosunkowo tani system, dobrze sprawdzający się w tunelach o umiarkowanej długości i natężeniu ruchu. Może być jednak mniej skuteczny w usuwaniu zanieczyszczeń w przypadku pożaru, ponieważ dym może rozprzestrzeniać się wzdłuż całego tunelu.
• Wentylacja poprzeczna (transverse): Świeże powietrze jest dostarczane do tunelu przez kanały wentylacyjne biegnące wzdłuż tunelu, a zanieczyszczone powietrze jest usuwane przez kanały wyciągowe. Jest to bardzo skuteczny system, zapewniający równomierną dystrybucję świeżego powietrza i efektywne usuwanie zanieczyszczeń. Jest jednak bardziej kosztowny w instalacji i eksploatacji.
• Wentylacja półpoprzeczna (semi-transverse): Jest to kompromis pomiędzy wentylacją wzdłużną i poprzeczną. Świeże powietrze jest dostarczane przez kanały wentylacyjne, ale usuwanie zanieczyszczonego powietrza odbywa się w sposób wzdłużny. Jest to rozwiązanie pośrednie pod względem kosztów i skuteczności.

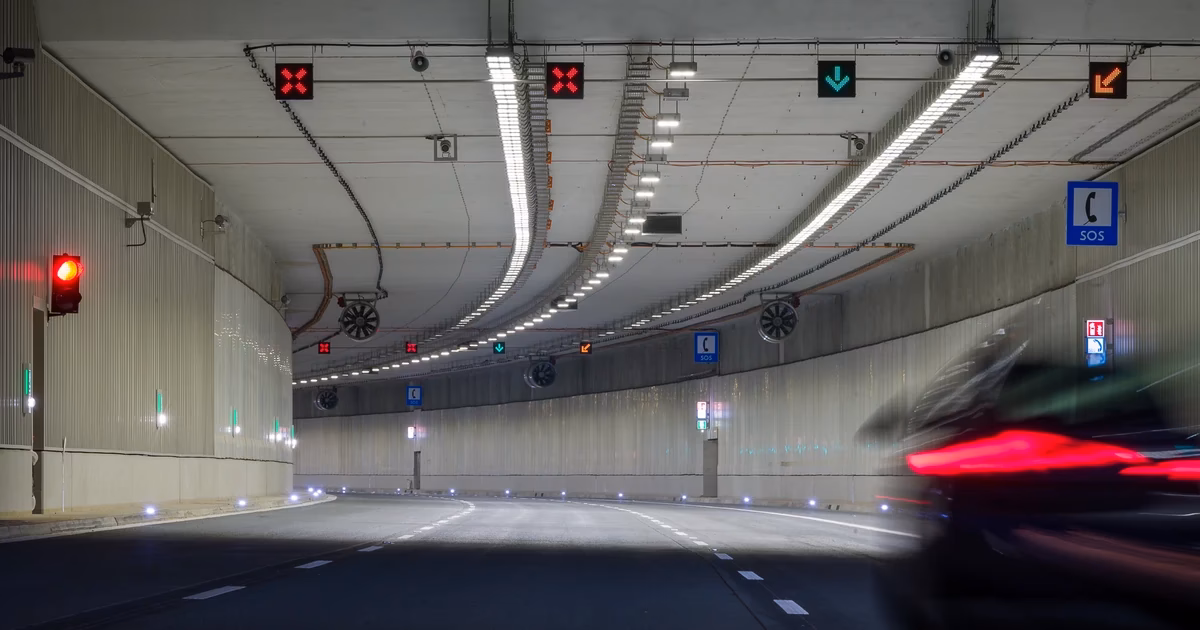

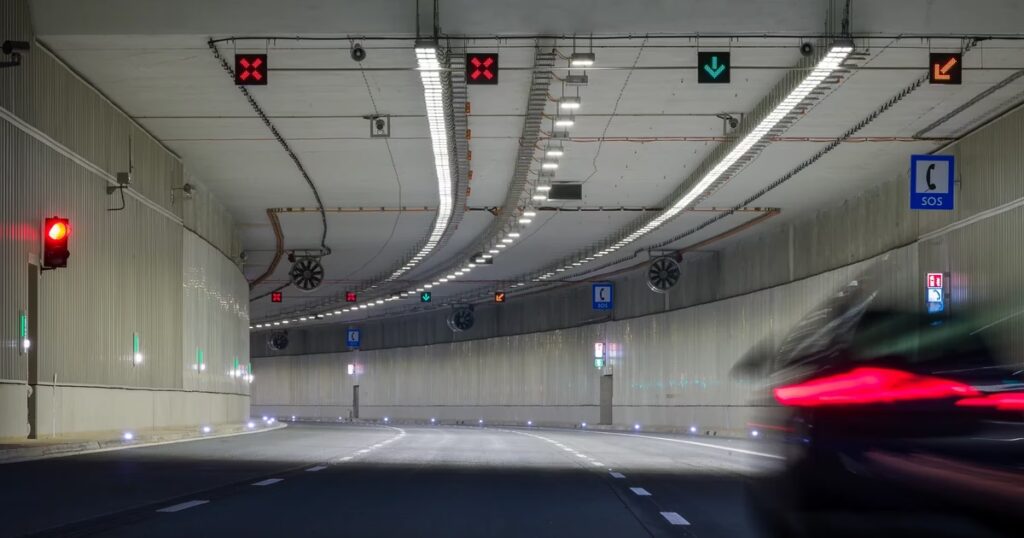

• Wentylacja strumieniowa (jet fan ventilation): Wykorzystuje wentylatory strumieniowe, umieszczone pod stropem tunelu, do generowania przepływu powietrza. Jest to elastyczny system, który można łatwo dostosować do zmieniających się warunków ruchu. Jest szczególnie popularny w tunelach drogowych.

Wpływ Wentylacji Tuneli na Bezpieczeństwo i Komfort

Skuteczna wentylacja tuneli ma bezpośredni wpływ na bezpieczeństwo i komfort użytkowników tunelu. Do najważniejszych korzyści płynących z odpowiedniej wentylacji należą:

• Poprawa jakości powietrza: Wentylacja usuwa zanieczyszczenia i dostarcza świeże powietrze, co chroni zdrowie osób przebywających w tunelu, minimalizując ryzyko problemów układu oddechowego i innych dolegliwości związanych z zanieczyszczeniem powietrza.
• Zwiększenie bezpieczeństwa pożarowego: W przypadku pożaru, wentylacja pomaga usunąć dym i toksyczne gazy, poprawiając widoczność i ułatwiając ewakuację. Systemy wentylacji awaryjnej są kluczowe dla zapewnienia bezpieczeństwa w sytuacjach kryzysowych.
• Poprawa komfortu termicznego: Wentylacja pomaga regulować temperaturę i wilgotność w tunelu, zapobiegając przegrzewaniu się i nadmiernej wilgotności, co zwiększa komfort podróżowania i pracy w tunelu.
• Zmniejszenie korozji: Wentylacja pomaga usuwać wilgoć i zanieczyszczenia, które mogą przyspieszać korozję konstrukcji tunelu i urządzeń.

Wyzwania Związane z Wentylacją Tuneli

Projektowanie i eksploatacja systemów wentylacji tuneli wiąże się z szeregiem wyzwań, do których należą:

• Koszty: Instalacja i eksploatacja systemów wentylacji mechanicznej, szczególnie poprzecznej, mogą być bardzo kosztowne. Konieczne jest znalezienie kompromisu pomiędzy kosztami a skutecznością wentylacji.
• Zużycie energii: Wentylatory zużywają znaczną ilość energii, co ma wpływ na koszty eksploatacji i ślad węglowy tunelu. Dąży się do optymalizacji systemów wentylacji w celu minimalizacji zużycia energii.
• Hałas: Wentylatory mogą generować hałas, który może być uciążliwy dla otoczenia tunelu. Konieczne jest stosowanie rozwiązań redukujących hałas.
• Konserwacja: Systemy wentylacji wymagają regularnej konserwacji, w tym czyszczenia wentylatorów, kanałów wentylacyjnych i filtrów. Niedostateczna konserwacja może prowadzić do obniżenia skuteczności wentylacji i awarii.
• Zmienne warunki ruchu: Natężenie ruchu w tunelu może się zmieniać w ciągu dnia i tygodnia. System wentylacji powinien być w stanie dostosować się do tych zmian, aby zapewnić optymalną wentylację w każdych warunkach.

Przyszłość Wentylacji Tuneli

Wraz z rozwojem technologii, systemy wentylacji tuneli stają się coraz bardziej zaawansowane i efektywne. Przyszłość wentylacji tuneli kształtują trendy takie jak:

• Inteligentne systemy wentylacji: Wykorzystanie czujników, algorytmów i sztucznej inteligencji do optymalizacji pracy systemów wentylacji w czasie rzeczywistym, w zależności od warunków ruchu i jakości powietrza.
• Energooszczędne rozwiązania: Rozwój bardziej energooszczędnych wentylatorów i systemów sterowania, a także wykorzystanie odzysku ciepła i innych technologii redukujących zużycie energii.
• Wentylacja na żądanie: Systemy wentylacji, które dostosowują przepływ powietrza do aktualnych potrzeb, np. zwiększając wentylację tylko wtedy, gdy stężenie zanieczyszczeń przekroczy dopuszczalny poziom.
• Zrównoważona wentylacja: Projektowanie systemów wentylacji z uwzględnieniem aspektów środowiskowych, takich jak minimalizacja zużycia energii i hałasu, a także wykorzystanie materiałów przyjaznych dla środowiska.

Podsumowanie i Kluczowe Wnioski

Wentylacja tuneli podziemnych jest fundamentalnym elementem zapewnienia bezpieczeństwa, komfortu i zdrowia w tych specyficznych środowiskach. Skuteczna wentylacja jest niezbędna do usuwania zanieczyszczeń, regulacji temperatury i wilgotności, a także do zwiększenia bezpieczeństwa pożarowego. Wybór odpowiedniego systemu wentylacji zależy od wielu czynników, a projektowanie i eksploatacja tych systemów wiąże się z wyzwaniami ekonomicznymi i technicznymi. Przyszłość wentylacji tuneli zmierza w kierunku inteligentnych, energooszczędnych i zrównoważonych rozwiązań, które będą jeszcze lepiej chronić zdrowie i bezpieczeństwo użytkowników tuneli.

Często Zadawane Pytania (FAQ)

Jakie są zagrożenia związane z brakiem wentylacji w tunelu?

Brak wentylacji w tunelu prowadzi do gromadzenia się zanieczyszczeń, takich jak spaliny, pyły i gazy pożarowe. Może to powodować problemy układu oddechowego, zatrucia, a w skrajnych przypadkach nawet śmierć. W przypadku pożaru, brak wentylacji uniemożliwia usunięcie dymu i toksycznych gazów, utrudniając ewakuację i akcję ratowniczą.

Jakie systemy wentylacyjne są stosowane w tunelach?

W tunelach stosuje się różne systemy wentylacyjne, w tym wentylację naturalną i mechaniczną. Wentylacja mechaniczna obejmuje systemy wzdłużne, poprzeczne, półpoprzeczne i strumieniowe. Wybór systemu zależy od charakterystyki tunelu i wymagań bezpieczeństwa.

Jak często należy konserwować systemy wentylacyjne w tunelach?

Systemy wentylacyjne w tunelach wymagają regularnej konserwacji, której częstotliwość zależy od rodzaju systemu i warunków eksploatacji. Zaleca się przeprowadzanie przeglądów i konserwacji co najmniej raz w roku, a w niektórych przypadkach nawet częściej.

Jak wentylacja tuneli wpływa na jakość powietrza w mieście?

Systemy wentylacji tuneli odprowadzają zanieczyszczone powietrze na zewnątrz. W zależności od systemu wentylacji i lokalizacji wylotów, może to mieć wpływ na jakość powietrza w najbliższym otoczeniu tunelu. Nowoczesne systemy wentylacji często wyposażone są w filtry, które redukują emisję zanieczyszczeń do atmosfery.
