Anemometr: Pomiar Prędkości Wiatru i Powietrza

Anemometr to precyzyjne urządzenie pomiarowe, które służy do określania prędkości przepływu powietrza, gazów, a nawet wiatru. Jest niezastąpiony w wielu dziedzinach, od systemów wentylacyjnych i klimatyzacyjnych, po meteorologię i sporty ekstremalne. Dzięki anemometrowi możemy dokładnie zmierzyć, z jaką prędkością porusza się powietrze, co jest kluczowe dla optymalizacji działania systemów HVAC, zapewnienia bezpieczeństwa w pracy kominiarzy czy nawet dla entuzjastów dronów.

Co to jest anemometr i jak działa?

Anemometr, zwany również wiatromierzem, to przyrząd, który mierzy prędkość przepływu medium, najczęściej powietrza. Działa na zasadzie rejestrowania wpływu ruchu powietrza na jego elementy pomiarowe. Podstawową funkcją anemometru jest pomiar prędkości wiatru lub gazu, ale nowoczesne urządzenia często oferują dodatkowe funkcje, takie jak pomiar temperatury, wilgotności czy ciśnienia. Anemometry znajdują zastosowanie zarówno jako przenośne, mobilne narzędzia, jak i stacjonarne elementy systemów monitoringu i regulacji.

Zasada działania anemometrów

Zasada działania anemometru opiera się na interakcji przepływającego medium z elementem pomiarowym urządzenia. W zależności od typu anemometru, elementem tym może być wiatraczek, łopatki, kielichy lub rozgrzany drut. Ruch powietrza wprawia w ruch element pomiarowy, a urządzenie przetwarza ten ruch na wartość prędkości przepływu.

W przypadku anemometrów wiatraczkowych, obracające się łopatki generują impulsy elektryczne, których częstotliwość jest proporcjonalna do prędkości przepływu powietrza. Anemometry termiczne, z kolei, wykorzystują zmianę oporu elektrycznego rozgrzanego elementu (np. drutu) w wyniku ochładzania przez przepływające powietrze. Mierząc tę zmianę oporu, urządzenie określa prędkość przepływu.

Rodzaje anemometrów

Na rynku dostępne są różne typy anemometrów, dostosowane do specyficznych zastosowań i warunków pomiarowych. Do najpopularniejszych należą:

Anemometr łopatkowy (wiatraczkowy)

Anemometry łopatkowe, znane również jako wiatrakowe lub skrzydełkowe, to jedne z najczęściej stosowanych urządzeń do pomiaru przepływu powietrza. Ich charakterystyczną cechą są łopatki (wiatraczki), które obracają się pod wpływem przepływającego powietrza. Obroty te są rejestrowane i przeliczane na prędkość przepływu.

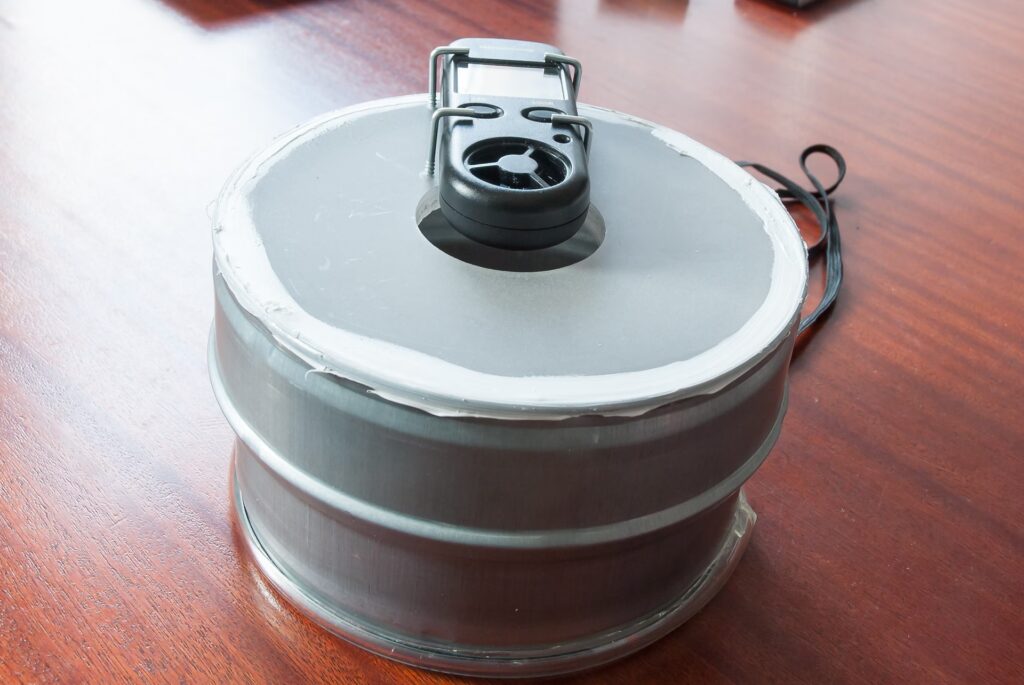

Anemometry łopatkowe mogą być wyposażone w wiatraczki osadzone na stałe w obudowie lub połączone z licznikiem obrotów za pomocą przewodu. Ta druga konstrukcja zapewnia większą elastyczność i wygodę, szczególnie przy pomiarach w trudno dostępnych miejscach. Anemometry łopatkowe są szczególnie przydatne do pomiaru małych prędkości przepływu, co czyni je idealnymi do zastosowań w systemach wentylacyjnych i klimatyzacyjnych.

Anemometr kielichowy

Anemometry kielichowe, choć mniej popularne w HVAC, są szeroko stosowane w meteorologii do pomiaru prędkości wiatru na otwartej przestrzeni. Składają się z kilku półkulistych kielichów zamocowanych na ramionach obracających się wokół pionowej osi. Prędkość obrotowa kielichów jest proporcjonalna do prędkości wiatru.

Konfiguracja anemometru kielichowego jest prosta – należy upewnić się, że jest ustawiony poziomo, z kielichami skierowanymi w stronę wiatru. Po podłączeniu do rejestratora danych i skalibrowaniu, anemometr jest gotowy do pracy. Anemometry kielichowe są trwałe i odporne na warunki atmosferyczne, co czyni je odpowiednimi do długotrwałych pomiarów w terenie.

Anemometr termiczny (hot wire)

Anemometry termiczne, zwane również anemometrami „hot wire”, to zaawansowane urządzenia, które wykorzystują zjawisko zmiany odbioru ciepła z rozgrzanej płytki lub drutu. Element grzejny jest podgrzewany elektrycznie do stałej temperatury, a przepływające powietrze ochładza go. Mierząc ilość energii potrzebnej do utrzymania stałej temperatury elementu grzejnego, anemometr termiczny określa prędkość przepływu powietrza.

Zaletą anemometrów termicznych jest ich precyzja, szczególnie przy pomiarze niskich prędkości przepływu. Dodatkowo, często posiadają one długą i elastyczną sondę pomiarową, co umożliwia dostęp do trudno dostępnych miejsc, takich jak wąskie kanały wentylacyjne. Przykładem takiego urządzenia jest Anemometr Hot Wire Benetech GM8903.

Zastosowania anemometrów

Anemometry znajdują szerokie zastosowanie w różnych dziedzinach. Oto kilka przykładów:

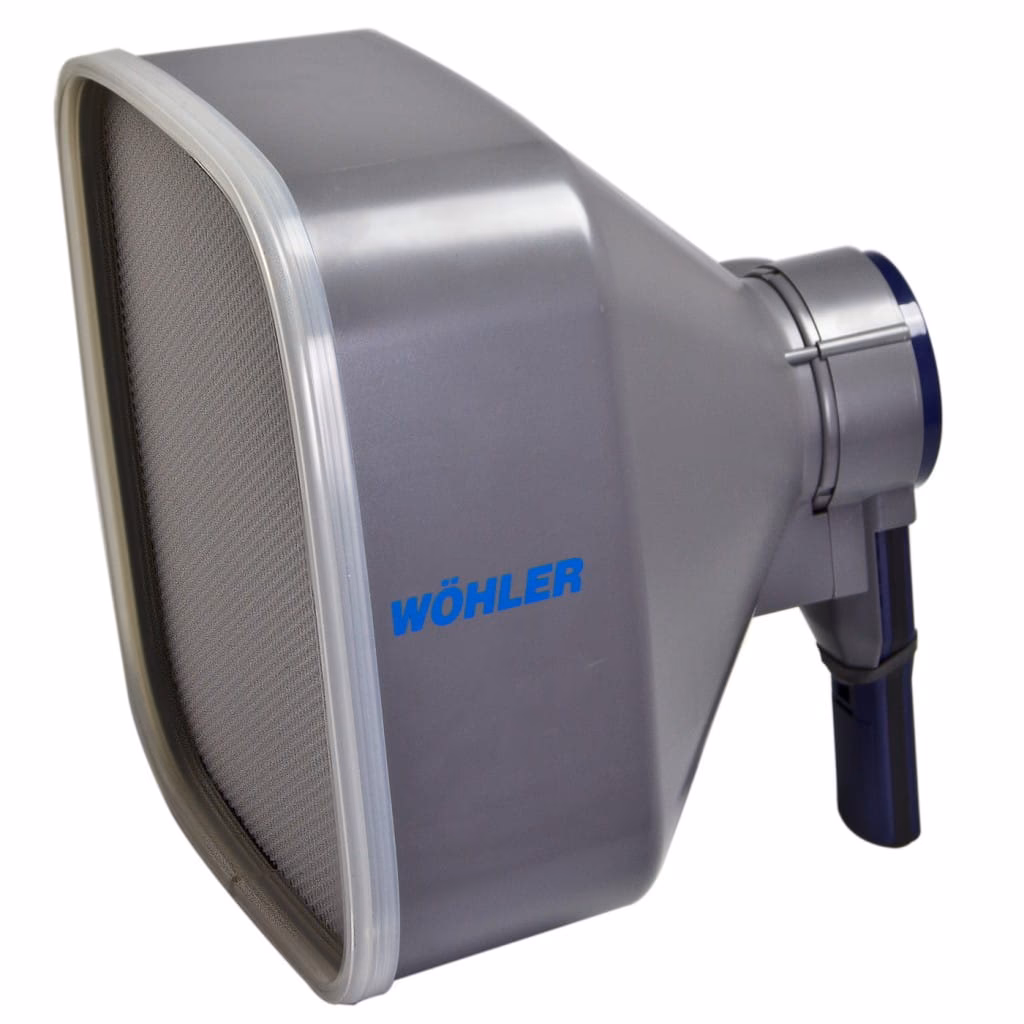

• Systemy HVAC (Ogrzewanie, Wentylacja, Klimatyzacja): Kontrola i optymalizacja działania systemów wentylacyjnych i klimatyzacyjnych. Pomiar przepływu powietrza w kanałach wentylacyjnych, nawiewnikach i wywiewnikach pozwala na zrównoważenie systemu i zapewnienie komfortu termicznego.
• Kominiarstwo: Pomiar ciągu kominowego, prędkości przepływu spalin i kontrola wentylacji grawitacyjnej. Anemometr jest niezbędnym narzędziem pracy kominiarza, pozwalającym na ocenę bezpieczeństwa i efektywności systemów kominowych.
• Meteorologia: Pomiar prędkości i kierunku wiatru w stacjach meteorologicznych. Anemometry są kluczowym elementem prognozowania pogody i monitorowania warunków atmosferycznych.
• Sporty ekstremalne i rekreacja: Dla żeglarzy, lotniarzy, paralotniarzy i entuzjastów dronów. Mobilne anemometry pozwalają na monitorowanie warunków wiatrowych, co jest istotne dla bezpieczeństwa i planowania aktywności.
• Przemysł: Kontrola procesów technologicznych, które wymagają precyzyjnego monitorowania przepływu gazów lub powietrza. Anemometry są wykorzystywane w laboratoriach, zakładach produkcyjnych i wielu innych gałęziach przemysłu.
• Badania naukowe: W aerodynamice, fizyce atmosfery, inżynierii środowiska i innych dziedzinach nauki. Anemometry są nieocenionym narzędziem badawczym, umożliwiającym precyzyjne pomiary przepływu medium.

Jak wybrać anemometr?

Wybór odpowiedniego anemometru zależy od konkretnego zastosowania i wymagań pomiarowych. Przy wyborze warto zwrócić uwagę na następujące czynniki:

• Typ anemometru: Łopatkowy, termiczny, kielichowy – każdy typ ma swoje zalety i wady, najlepiej dopasować go do specyfiki pomiarów. Dla HVAC często najlepszym wyborem są anemometry łopatkowe i termiczne.
• Zakres pomiarowy: Sprawdź, czy zakres pomiarowy anemometru jest odpowiedni do oczekiwanych prędkości przepływu. Dla systemów wentylacyjnych zazwyczaj wystarczający jest zakres do 20-30 m/s, ale w niektórych zastosowaniach przemysłowych może być potrzebny szerszy zakres.
• Dokładność i rozdzielczość: Im wyższa dokładność i rozdzielczość, tym precyzyjniejsze pomiary. Dla profesjonalnych zastosowań warto wybrać anemometr o wysokiej dokładności.
• Dodatkowe funkcje: Pomiar temperatury, wilgotności, przepływu objętościowego, rejestracja danych, komunikacja z komputerem – dodatkowe funkcje mogą znacznie ułatwić pracę i rozszerzyć możliwości anemometru.
• Warunki pracy: Temperatura pracy, wilgotność, odporność na pył i wilgoć – upewnij się, że anemometr jest przystosowany do warunków, w jakich będzie używany.
• Ergonomia i mobilność: Waga, rozmiar, wygoda obsługi – szczególnie ważne w przypadku anemometrów przenośnych.
• Cena: Cena anemometrów waha się od kilkudziesięciu do kilku tysięcy złotych. Warto określić budżet i wybrać urządzenie, które najlepiej spełnia wymagania w danej cenie.

Funkcje anemometrów

Współczesne anemometry oferują szeroki zakres funkcji, które ułatwiają pomiary i analizę danych. Podstawowe modele zazwyczaj mierzą prędkość wiatru i temperaturę. Bardziej zaawansowane urządzenia mogą oferować:

• Pomiar temperatury: Wbudowany termometr umożliwia jednoczesny pomiar prędkości przepływu i temperatury powietrza.
• Pomiar wilgotności: Niektóre anemometry wyposażone są w czujniki wilgotności, co pozwala na kompleksową ocenę parametrów powietrza.
• Pomiar przepływu objętościowego: Funkcja obliczania przepływu objętościowego powietrza w m³/s lub m³/min, co jest szczególnie przydatne w systemach wentylacyjnych.
• Rejestracja danych (datalogging): Możliwość zapisywania wyników pomiarów w pamięci urządzenia, co pozwala na późniejszą analizę i dokumentację.
• Komunikacja z komputerem: Interfejs USB lub Bluetooth umożliwiający przesyłanie danych do komputera w celu dalszej analizy i raportowania.
• Funkcje statystyczne: Obliczanie wartości średniej, maksymalnej i minimalnej prędkości przepływu.
• Skala Beauforta: Wskazywanie siły wiatru w skali Beauforta, co jest przydatne w meteorologii i żeglarstwie.

Tabela porównawcza anemometrów

Pytania i odpowiedzi (FAQ)

Jak często należy kalibrować anemometr?

Częstotliwość kalibracji zależy od intensywności użytkowania i wymagań dokładności pomiarów. Zazwyczaj zaleca się kalibrację raz w roku, ale w przypadku intensywnego użytkowania lub wysokich wymagań dokładności, kalibrację należy przeprowadzać częściej.

Czy anemometr może mierzyć kierunek wiatru?

Niektóre zaawansowane anemometry meteorologiczne mogą mierzyć kierunek wiatru, ale standardowe anemometry HVAC zazwyczaj mierzą tylko prędkość przepływu powietrza. Do pomiaru kierunku wiatru służą wskaźniki kierunku wiatru (wiatrowskazy).

Jak interpretować wyniki pomiarów anemometrem?

Wyniki pomiarów anemometrem są zazwyczaj wyświetlane w jednostkach prędkości, takich jak m/s (metry na sekundę), km/h (kilometry na godzinę) lub ft/min (stopy na minutę). Interpretacja wyników zależy od konkretnego zastosowania. W systemach wentylacyjnych istotne jest, aby prędkość przepływu powietrza była zgodna z normami i wytycznymi, zapewniając odpowiednią wymianę powietrza.

Gdzie można kupić anemometr?

Anemometry można kupić w sklepach z narzędziami pomiarowymi, sklepach internetowych, a także u dystrybutorów sprzętu HVAC i meteorologicznego. Warto wybierać renomowanych producentów i sprzedawców, aby mieć pewność co do jakości i dokładności urządzenia.

Podsumowanie

Anemometr to niezastąpione narzędzie do pomiaru prędkości przepływu powietrza i gazów. Jego wszechstronność i różnorodność typów sprawiają, że znajduje zastosowanie w wielu dziedzinach. Wybierając anemometr, warto zwrócić uwagę na typ urządzenia, zakres pomiarowy, dokładność, funkcje dodatkowe oraz warunki pracy. Prawidłowo dobrany i użytkowany anemometr zapewni precyzyjne i wiarygodne pomiary, przyczyniając się do optymalizacji systemów wentylacyjnych, bezpieczeństwa pracy i efektywności procesów technologicznych.
