System VAV: Zmienny Przepływ Powietrza

W dzisiejszych czasach, kiedy efektywność energetyczna i komfort użytkowników budynków stają się priorytetem, systemy wentylacji i klimatyzacji muszą sprostać coraz większym wymaganiom. Jednym z rozwiązań, które zyskuje na popularności, jest system VAV, czyli Variable Air Volume. Co to dokładnie jest i dlaczego warto się nim zainteresować? Zanurzmy się w świat zmiennego przepływu powietrza i odkryjmy sekrety systemów VAV.

Czym jest System VAV?

System VAV, co po angielsku oznacza Variable Air Volume, to system wentylacji i klimatyzacji, w którym kluczową rolę odgrywa zmienny przepływ powietrza. W przeciwieństwie do tradycyjnych systemów CAV (Constant Air Volume), gdzie ilość dostarczanego powietrza jest stała, VAV dostosowuje przepływ powietrza do aktualnych potrzeb pomieszczenia. To inteligentne rozwiązanie pozwala na precyzyjne sterowanie warunkami wewnątrz budynku, zapewniając komfort i oszczędność energii.

Jak działa System VAV?

Sercem systemu VAV są przepustnice VAV, umieszczone na kanałach wentylacyjnych nawiewnych i wywiewnych. Każda przepustnica wyposażona jest w:

• Siłownik: Umożliwia mechaniczne sterowanie przepustnicą, otwierając ją lub zamykając.
• Układ elektroniczny: Odpowiada za kontrolę i regulację pracy przepustnicy.
• Układ pomiarowy: Monitoruje spadek ciśnienia na przepustnicy, co pozwala na precyzyjny pomiar przepływu powietrza.

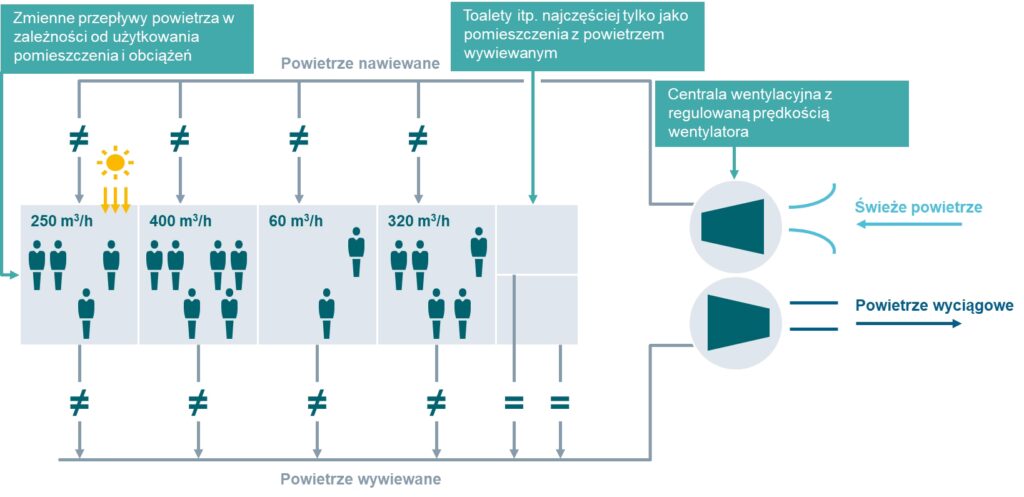

Dzięki rozmieszczeniu regulatorów VAV w strategicznych punktach instalacji wentylacyjnej, system może dostarczać zmienną ilość powietrza do poszczególnych stref budynku. Sterowanie przepływem powietrza odbywa się na podstawie danych z czujników, które monitorują parametry takie jak:

• Stężenie dwutlenku węgla (CO2): Wzrost stężenia CO2 sygnalizuje potrzebę zwiększenia wentylacji.
• Temperatura: System reaguje na zmiany temperatury, dostosowując chłodzenie lub ogrzewanie.

Jeśli czujnik zarejestruje zmianę zadanych parametrów, system automatycznie reguluje przepustnice VAV, zwiększając lub zmniejszając przepływ powietrza w danym obszarze. To dynamiczne dostosowanie przepływu powietrza do aktualnych potrzeb jest kluczem do efektywności i oszczędności systemów VAV.

Zalety Systemów VAV

Systemy VAV oferują szereg korzyści, które czynią je atrakcyjnym wyborem dla nowoczesnych budynków:

Oszczędność energii

To jedna z najważniejszych zalet systemów VAV. Dzięki zmiennemu przepływowi powietrza, system dostarcza tylko tyle powietrza, ile jest rzeczywiście potrzebne w danym momencie. W budynkach, gdzie obłożenie pomieszczeń zmienia się w ciągu dnia lub tygodnia (np. biura, szkoły, centra handlowe), system VAV może znacząco zmniejszyć zużycie energii. Kiedy budynek jest mniej obciążony (np. w nocy lub w weekendy), system automatycznie redukuje przepływ powietrza, co przekłada się na mniejsze zużycie energii potrzebnej do ogrzewania, chłodzenia i transportu powietrza.

Precyzyjna kontrola warunków wewnętrznych

Systemy VAV umożliwiają utrzymanie optymalnych warunków komfortu w poszczególnych strefach budynku. Dzięki indywidualnej regulacji przepływu powietrza w każdej strefie, można precyzyjnie kontrolować temperaturę i jakość powietrza. To szczególnie ważne w budynkach o zróżnicowanym przeznaczeniu, gdzie różne pomieszczenia mogą mieć różne wymagania co do temperatury i wentylacji.

Redukcja hałasu

Zmniejszenie przepływu powietrza w systemie VAV przekłada się również na redukcję hałasu generowanego przez instalację wentylacyjną. Mniejsze prędkości przepływu powietrza w kanałach i na elementach nawiewnych oznaczają cichszą pracę systemu, co zwiększa komfort akustyczny w pomieszczeniach.

Idealne rozwiązanie dla laboratoriów i pomieszczeń specjalnych

Wymagania dotyczące wentylacji w laboratoriach chemicznych i innych pomieszczeniach specjalnych są wyjątkowo wysokie. Systemy VAV doskonale sprawdzają się w tych zastosowaniach, zapewniając precyzyjne dostarczanie powietrza w odpowiednim czasie i miejscu. W laboratoriach, gdzie pracują urządzenia takie jak spektrometry ICP i dygestoria, system VAV może dynamicznie dostosowywać przepływ powietrza do aktualnych potrzeb, zapewniając bezpieczeństwo i efektywność pracy.

System VAV w Laboratoriach Chemicznych - Przykład

Nasza firma specjalizuje się w projektowaniu i realizacji systemów wentylacji VAV dla laboratoriów chemicznych. Rozważmy przykład laboratorium wyposażonego w:

• Dwa spektrometry ICP (Inductively Coupled Plasma) – każdy wymagający wyciągu 250 m³/h.
• Trzy dygestoria – każde o zmiennym przepływie wyciągowym od 200 do 600 m³/h.
• Ogólną wentylację pomieszczenia – wymagającą 8 wymian powietrza na godzinę, co w tym przypadku wynosi 1200 m³/h.

W tym laboratorium urządzenia mogą być włączane i wyłączane niezależnie, co generuje zmienne zapotrzebowanie na wentylację. Minimalna wentylacja, wynikająca z ogólnych wymagan, to 1200 m³/h, natomiast maksymalna, przy włączonych wszystkich urządzeniach, może sięgnąć 2300 m³/h.

System VAV w takim laboratorium musi dynamicznie regulować przepływ powietrza w zakresie od 1200 m³/h do 2300 m³/h, dostarczając odpowiednią ilość powietrza do każdego urządzenia i utrzymując wymaganą wentylację ogólną. Zmiana wymaganego przepływu powietrza wpływa na obroty wentylatorów w centrali wentylacyjnej, a co za tym idzie, na zużycie energii przez nagrzewnicę lub chłodnicę. Kiedy urządzenia są wyłączone, system VAV redukuje przepływ powietrza, oszczędzając energię i zmniejszając koszty eksploatacji.

Dzięki systemowi VAV, laboratorium ma zapewniony optymalny przepływ powietrza w każdym momencie, co gwarantuje:

• Bezpieczeństwo: Utrzymanie odpowiedniego wyciągu z dygestoriów chroni pracowników przed szkodliwymi substancjami chemicznymi.
• Prawidłowe działanie urządzeń: Zapewnienie odpowiedniego wyciągu dla spektrometrów ICP zapobiega ich uszkodzeniom.
• Oszczędność energii: System pracuje tylko z wydajnością niezbędną w danym momencie, minimalizując zużycie energii.

Wady Systemów VAV

Mimo licznych zalet, systemy VAV mają również pewne wady, o których warto pamiętać:

Wyższy koszt inwestycyjny

Systemy VAV są zazwyczaj droższe w instalacji niż tradycyjne systemy CAV. Wynika to z większej złożoności systemu sterowania, konieczności zastosowania licznych przepustnic automatycznych i bardziej zaawansowanej automatyki. Jednak wyższy koszt inwestycyjny może się zwrócić w dłuższej perspektywie dzięki oszczędnościom energii.

Złożoność sterowania i regulacji

Systemy VAV wymagają bardziej skomplikowanego sterowania i regulacji niż systemy CAV. Prawidłowe zaprojektowanie, uruchomienie i utrzymanie systemu VAV wymaga wiedzy i doświadczenia specjalistów. Jednak nowoczesne systemy sterowania i automatyki ułatwiają zarządzanie systemami VAV i minimalizują ryzyko problemów eksploatacyjnych.

FAQ - Najczęściej Zadawane Pytania

Co to jest System VAV?

System VAV (Variable Air Volume) to system wentylacji i klimatyzacji, który dostarcza zmienną ilość powietrza do pomieszczeń, dostosowując się do aktualnych potrzeb. Dzięki temu system VAV jest bardziej energooszczędny i precyzyjny w kontroli warunków wewnętrznych niż tradycyjne systemy CAV (Constant Air Volume).

Jakie są wady systemów VAV?

Głównymi wadami systemów VAV są wyższy koszt inwestycyjny i większa złożoność sterowania w porównaniu do systemów CAV. Jednak te wady są często rekompensowane przez oszczędności energii i lepszy komfort użytkowania, szczególnie w budynkach o zmiennym obłożeniu.

Podsumowanie

System VAV to zaawansowane rozwiązanie w dziedzinie wentylacji i klimatyzacji, które oferuje liczne korzyści, takie jak oszczędność energii, precyzyjna kontrola warunków wewnętrznych i redukcja hałasu. Szczególnie dobrze sprawdza się w laboratoriach i innych pomieszczeniach specjalnych, gdzie precyzyjne sterowanie wentylacją jest kluczowe. Mimo wyższego kosztu inwestycyjnego i większej złożoności, systemy VAV stanowią przyszłość efektywnej i komfortowej wentylacji, dostosowanej do potrzeb nowoczesnych budynków.
