Przepustnica kanałowa: Klucz do komfortu HVAC

W dzisiejszych czasach, kiedy dążymy do maksymalnego komfortu w naszych domach i miejscach pracy, systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) odgrywają kluczową rolę. Jednym z mniej znanych, ale niezwykle istotnych elementów tych systemów jest przepustnica kanałowa. Może wydawać się niepozorna, ale jej funkcja jest fundamentalna dla efektywnego i równomiernego rozprowadzania powietrza w całym budynku. Zrozumienie, czym jest przepustnica kanałowa, jak działa i jakie korzyści przynosi, jest kluczowe dla każdego, kto chce zoptymalizować swój system HVAC i cieszyć się idealną temperaturą w każdym pomieszczeniu.

Czym dokładnie jest przepustnica kanałowa?

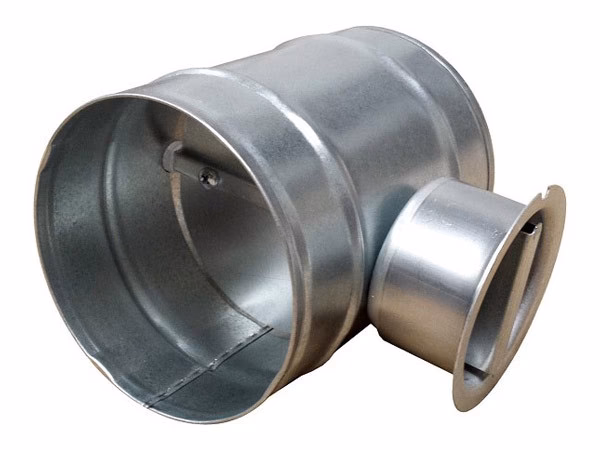

Przepustnica kanałowa, zwana również dławikiem kanałowym, to zasadniczo zawór regulujący przepływ powietrza wewnątrz kanału wentylacyjnego. Wyobraź sobie rzekę, gdzie tama kontroluje ilość przepływającej wody – przepustnica działa na podobnej zasadzie, ale w systemie dystrybucji powietrza. Jest to mechaniczny element, który umieszcza się w kanałach wentylacyjnych, aby kontrolować ilość powietrza docierającego do określonych obszarów budynku.

Najprościej mówiąc, przepustnica składa się z ruchomej klapy (lub kilku klap) umieszczonej wewnątrz kanału. Ta klapa może obracać się, zmieniając przekrój kanału i tym samym regulując ilość powietrza, które przez nią przepływa. W zależności od typu przepustnicy, regulacja ta może być manualna lub automatyczna.

Podstawowe komponenty przepustnicy kanałowej:

• Korpus przepustnicy: To rama, w której osadzona jest klapa i mechanizm sterujący. Zazwyczaj wykonany jest z metalu, takiego jak stal ocynkowana lub aluminium, aby zapewnić trwałość i odporność na korozję.
• Klapa (lub łopatka): Ruchomy element, który fizycznie blokuje lub otwiera przepływ powietrza. Może mieć różne kształty i rozmiary, w zależności od zastosowania i wielkości kanału.
• Mechanizm sterujący (aktuator): Umożliwia obracanie klapy. W przepustnicach manualnych jest to zazwyczaj dźwignia lub pokrętło, natomiast w przepustnicach automatycznych stosuje się silniki elektryczne lub pneumatyczne.

Rodzaje przepustnic kanałowych

Przepustnice kanałowe można podzielić na różne kategorie, biorąc pod uwagę sposób sterowania i ich przeznaczenie. Dwa główne typy to przepustnice manualne i przepustnice automatyczne (motorowe).

Przepustnice manualne

Przepustnice manualne są najprostszym typem. Regulacja przepływu powietrza odbywa się ręcznie za pomocą dźwigni, pokrętła lub innego mechanizmu, który operator musi ustawić fizycznie. Są one stosunkowo tanie i łatwe w instalacji, ale wymagają ręcznej regulacji, co może być niewygodne, szczególnie w dużych systemach lub w miejscach trudno dostępnych.

Zastosowanie przepustnic manualnych jest często spotykane w:

• Balansowaniu systemów wentylacyjnych: Podczas uruchamiania systemu HVAC, przepustnice manualne są używane do zrównoważenia przepływu powietrza w różnych gałęziach instalacji, zapewniając równomierne rozprowadzenie powietrza.
• Indywidualnej regulacji w małych systemach: W prostych systemach, gdzie nie jest wymagana automatyczna kontrola temperatury w strefach, przepustnice manualne mogą być wystarczające do okazjonalnej regulacji.

Przepustnice automatyczne (motorowe)

Przepustnice automatyczne, zwane również przepustnicami motorowymi, oferują znacznie większą elastyczność i wygodę. Są one wyposażone w aktuator, czyli silnik elektryczny lub pneumatyczny, który steruje położeniem klapy na podstawie sygnałów z termostatu lub systemu sterowania budynkiem (BMS – Building Management System). Pozwala to na automatyczną regulację przepływu powietrza w odpowiedzi na zmieniające się warunki i potrzeby.

Istnieje kilka rodzajów aktuatorów stosowanych w przepustnicach automatycznych:

• Aktuatory elektryczne: Najpopularniejszy typ, wykorzystujący silniki elektryczne do obracania klapy. Mogą być sterowane napięciem stałym (DC) lub zmiennym (AC), a ich działanie jest precyzyjne i niezawodne.
• Aktuatory pneumatyczne: Wykorzystują sprężone powietrze do poruszania klapą. Są bardziej odpowiednie w środowiskach, gdzie istnieje ryzyko wybuchu lub tam, gdzie dostęp do sprężonego powietrza jest łatwy.

Przepustnice automatyczne są kluczowym elementem w:

• Systemach strefowych: Pozwalają na niezależną kontrolę temperatury w różnych strefach budynku. Termostaty w każdej strefie komunikują się z przepustnicami, otwierając lub zamykając je w zależności od potrzeb grzewczych lub chłodniczych danej strefy.
• Inteligentnych systemach budynkowych: Integracja z BMS umożliwia zaawansowane strategie sterowania, takie jak harmonogramowanie, optymalizacja zużycia energii i zdalne monitorowanie.
• Systemach wentylacji na żądanie (DCV – Demand Controlled Ventilation): Przepustnice automatyczne mogą być używane do regulacji wentylacji w oparciu o rzeczywiste zapotrzebowanie, na przykład mierzone stężeniem CO2 lub obecnością ludzi w pomieszczeniu.

Jak przepustnice kanałowe działają w systemach strefowych?

Systemy strefowe to zaawansowane rozwiązanie, które pozwala na niezależną kontrolę temperatury w różnych obszarach budynku. Strefowanie jest szczególnie przydatne w dużych domach, budynkach biurowych lub wszędzie tam, gdzie różne pomieszczenia mają różne wymagania dotyczące ogrzewania lub chłodzenia. Sercem systemu strefowego są właśnie przepustnice kanałowe.

W systemie strefowym, budynek jest podzielony na strefy – na przykład strefa dzienna, strefa sypialni, strefa biurowa itp. Każda strefa ma swój własny termostat, który monitoruje temperaturę i komunikuje się z centralnym systemem sterowania. Kiedy termostat w danej strefie wykryje, że temperatura odbiega od ustawionej wartości, wysyła sygnał do odpowiedniej przepustnicy kanałowej.

Przepustnica, wyposażona w aktuator, otwiera się lub zamyka, regulując przepływ ciepłego lub zimnego powietrza do danej strefy. Na przykład, jeśli w strefie sypialni temperatura jest za wysoka, termostat wysyła sygnał, przepustnica otwiera się, umożliwiając dopływ chłodnego powietrza z klimatyzacji. W tym samym czasie, przepustnice w innych strefach, które nie wymagają chłodzenia, mogą pozostać częściowo lub całkowicie zamknięte, kierując strumień powietrza tam, gdzie jest najbardziej potrzebny.

Dzięki temu system strefowy z przepustnicami kanałowymi zapewnia:

• Komfort termiczny w każdej strefie: Można ustawić różne temperatury w różnych pomieszczeniach, dostosowane do indywidualnych preferencji i potrzeb użytkowników.
• Oszczędność energii: System nie marnuje energii na ogrzewanie lub chłodzenie pomieszczeń, które nie są aktualnie używane lub wymagają innej temperatury.
• Redukcję kosztów eksploatacji: Mniejsze zużycie energii przekłada się na niższe rachunki za ogrzewanie i klimatyzację.

Korzyści z zastosowania przepustnic kanałowych

Wykorzystanie przepustnic kanałowych w systemach HVAC przynosi szereg korzyści, zarówno pod względem komfortu, jak i efektywności energetycznej.

• Poprawa komfortu termicznego: Przepustnice umożliwiają utrzymanie stabilnej i komfortowej temperatury w każdym pomieszczeniu, eliminując problem przegrzewania lub niedogrzewania niektórych stref.
• Zwiększenie efektywności energetycznej: Dzięki możliwości strefowania i regulacji przepływu powietrza, system HVAC staje się bardziej efektywny energetycznie. Ogrzewanie lub chłodzenie tylko tych obszarów, które tego potrzebują, znacznie zmniejsza zużycie energii.
• Obniżenie kosztów eksploatacji: Mniejsze zużycie energii bezpośrednio przekłada się na niższe rachunki za energię, co czyni inwestycję w przepustnice kanałowe opłacalną w dłuższej perspektywie.
• Możliwość personalizacji: Systemy strefowe z przepustnicami kanałowymi pozwalają na dostosowanie temperatury w każdym pomieszczeniu do indywidualnych preferencji użytkowników, co zwiększa komfort i zadowolenie.
• Wsparcie dla inteligentnych domów: Przepustnice automatyczne doskonale integrują się z systemami inteligentnego domu, umożliwiając zdalne sterowanie i automatyzację pracy systemu HVAC.

Instalacja i konserwacja przepustnic kanałowych

Instalacja przepustnic kanałowych, szczególnie automatycznych, powinna być przeprowadzana przez wykwalifikowanego specjalistę HVAC. Wymaga to wiedzy technicznej, aby prawidłowo dobrać i zamontować przepustnice, a także skonfigurować system sterowania. Nieprawidłowa instalacja może prowadzić do problemów z działaniem systemu i obniżenia jego efektywności.

Konserwacja przepustnic jest zazwyczaj prosta i obejmuje:

• Regularne inspekcje: Sprawdzanie, czy przepustnice działają płynnie i nie są zablokowane.
• Czyszczenie: Usuwanie kurzu i zanieczyszczeń, które mogą gromadzić się w mechanizmie przepustnicy.
• Smarowanie: Okresowe smarowanie ruchomych części, aby zapewnić płynne działanie.
• Sprawdzanie połączeń elektrycznych (w przepustnicach automatycznych): Upewnienie się, że połączenia są prawidłowe i nieuszkodzone.

Regularna konserwacja zapewni długotrwałe i bezproblemowe działanie przepustnic kanałowych, co jest kluczowe dla utrzymania komfortu i efektywności systemu HVAC.

Najczęściej zadawane pytania (FAQ)

Co to jest przepustnica kanałowa?

Przepustnica kanałowa to zawór regulujący przepływ powietrza w kanale wentylacyjnym, używany do kontrolowania ilości powietrza docierającego do różnych stref budynku.

Jakie są rodzaje przepustnic kanałowych?

Główne rodzaje to przepustnice manualne (regulowane ręcznie) i automatyczne (motorowe, sterowane termostatami lub systemami BMS).

W jaki sposób przepustnice kanałowe oszczędzają energię?

Poprzez strefowanie i regulację przepływu powietrza, przepustnice pozwalają na ogrzewanie lub chłodzenie tylko tych obszarów, które tego potrzebują, redukując straty energii i koszty eksploatacji.

Czy mogę samodzielnie zainstalować przepustnice kanałowe?

Zaleca się, aby instalację przepustnic kanałowych, szczególnie automatycznych, powierzyć wykwalifikowanemu specjaliście HVAC, aby zapewnić prawidłowe działanie systemu.

Jak często należy konserwować przepustnice kanałowe?

Regularna konserwacja, obejmująca inspekcje i czyszczenie, powinna być przeprowadzana co najmniej raz w roku, aby zapewnić bezproblemowe działanie przepustnic.

Podsumowanie

Przepustnice kanałowe są nieodzownym elementem nowoczesnych systemów HVAC, szczególnie systemów strefowych. Ich zdolność do precyzyjnej kontroli przepływu powietrza przekłada się na znaczną poprawę komfortu termicznego, oszczędność energii i obniżenie kosztów eksploatacji. Niezależnie od tego, czy budujesz nowy dom, czy modernizujesz istniejący system HVAC, rozważenie zastosowania przepustnic kanałowych jest inwestycją, która przyniesie wymierne korzyści w długoterminowej perspektywie, zapewniając idealne warunki w każdym pomieszczeniu i przyczyniając się do bardziej zrównoważonego zużycia energii.
