Kontrola Wilgotności i Rekuperacji w Systemach HVAC

W dzisiejszych czasach, kiedy szczelność budynków staje się standardem, systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) odgrywają kluczową rolę w zapewnieniu komfortu i zdrowia w naszych domach i miejscach pracy. Dwa istotne aspekty tych systemów to kontrola wilgotności i rekuperacja ciepła. Odpowiednie zarządzanie tymi elementami przekłada się na lepszą jakość powietrza, niższe rachunki za energię oraz większy komfort użytkowania. W tym artykule przyjrzymy się bliżej, jak skutecznie kontrolować wilgotność względną w centrali wentylacyjnej oraz jak efektywnie sterować rekuperacją, aby w pełni wykorzystać potencjał nowoczesnych systemów wentylacyjnych.

Kontrola Wilgotności Względnej w Centrali Wentylacyjnej

Utrzymanie odpowiedniego poziomu wilgotności względnej w pomieszczeniach jest niezwykle ważne dla naszego zdrowia i samopoczucia. Zbyt suche powietrze może prowadzić do wysychania błon śluzowych, podrażnień dróg oddechowych, a nawet zwiększać podatność na infekcje. Z kolei zbyt wilgotne powietrze sprzyja rozwojowi pleśni i grzybów, które są szkodliwe dla zdrowia i mogą powodować alergie. Idealny poziom wilgotności względnej w pomieszczeniach mieszkalnych powinien wynosić od 40% do 60%.

Aby skutecznie kontrolować wilgotność w centrali wentylacyjnej, najczęściej stosuje się nawilżacze powietrza. Montuje się je zazwyczaj jako ostatni element centrali, tuż przed wylotem powietrza do pomieszczeń. Dzięki temu nawilżone powietrze jest rozprowadzane po całym budynku. W oprogramowaniu centrali wentylacyjnej można precyzyjnie ustawić parametry nawilżania, takie jak żądany poziom wilgotności i wydajność nawilżacza. Nowoczesne centrale wentylacyjne często oferują zaawansowane funkcje sterowania nawilżaniem, które automatycznie dostosowują pracę nawilżacza do aktualnych warunków w pomieszczeniach i na zewnątrz budynku.

Sterowanie Rekuperacją: Inteligentne Zarządzanie Energią

Rekuperacja, czyli odzysk ciepła z powietrza wywiewanego, to kluczowy element nowoczesnych systemów wentylacyjnych. Pozwala na znaczną redukcję strat ciepła, co przekłada się na niższe koszty ogrzewania, zwłaszcza w okresie zimowym. Aby rekuperacja działała efektywnie, niezbędne jest odpowiednie sterowanie. Automatyzacja sterowania rekuperacją nie tylko zwiększa komfort użytkowania, ale także wydłuża żywotność systemu i poprawia jego wydajność energetyczną.

Kiedy Sterujemy Pracą Rekuperatora?

Rekuperator działa niezależnie od warunków zewnętrznych, umożliwiając wymianę ciepła nawet w ekstremalnych temperaturach. Wysokiej jakości rekuperatory, wyposażone w efektywne wymienniki ciepła, mogą osiągać odzysk ciepła na poziomie powyżej 90%. Jednak kluczowa jest nie tylko jakość urządzenia, ale również sposób sterowania i świadome korzystanie z systemu. Sterowanie rekuperacją pozwala na dostosowanie jej pracy do aktualnych potrzeb i warunków, optymalizując zużycie energii i zapewniając komfort termiczny.

Funkcje Sterowników Rekuperacji

Sterowanie rekuperacją odbywa się za pomocą sterowników, które mogą być zintegrowane z centralą wentylacyjną lub dostępne jako urządzenia zdalne. Sterowniki umożliwiają zarządzanie kluczowymi elementami systemu, takimi jak wentylatory i nagrzewnice. Manipulatory sterowników często przyjmują formę prostych paneli z przyciskami lub ekranów dotykowych, ułatwiając obsługę. Sterowniki zdalne, umieszczone w dogodnym miejscu, pozwalają na bieżącą kontrolę i wprowadzanie zmian w ustawieniach systemu. Możliwe jest sterowanie ręczne, programowanie harmonogramów tygodniowych, a nawet sterowanie zdalne za pomocą urządzeń mobilnych.

Ochrona Wymiennika Przed Oszronieniem

Jedną z ważnych funkcji automatyki centrali wentylacyjnej jest ochrona wymiennika ciepła przed oszronieniem. Zjawisko to może występować zimą, w rekuperatorach z wymiennikami krzyżowymi i przeciwprądowymi, przy niskich temperaturach zewnętrznych. Sterownik monitoruje ryzyko oszronienia i automatycznie uruchamia funkcję rozmrażania. Rozmrażanie może odbywać się na różne sposoby, na przykład poprzez wyłączenie wentylatora nawiewu, zmniejszenie nawiewu i zwiększenie wywiewu, lub uruchomienie nagrzewnicy wstępnej (jeśli jest dostępna).

Sterowanie Wydajnością Wentylacji i Dodatkowe Funkcje

Sterowanie rekuperacją obejmuje również możliwość regulacji wydajności wentylacji. Użytkownik może wybierać spośród kilku predefiniowanych zakresów wydajności lub płynnie regulować ten parametr w procentach. Sterowaniu podlega także ilość świeżego powietrza dopływającego do pomieszczeń, ciśnienie powietrza i jego dystrybucja. Zaawansowane systemy sterowania oferują dodatkowe funkcje, takie jak współpraca z systemem alarmowym, kominkiem lub okapem kuchennym, rozszerzając funkcjonalność systemu wentylacyjnego.

Jaki Sterownik do Rekuperatora Wybrać? Rodzaje Sterowania

Wybór odpowiedniego sposobu sterowania rekuperacją jest kluczową decyzją, którą należy podjąć już na etapie projektowania systemu wentylacyjnego. Istnieje kilka podstawowych metod sterowania, różniących się stopniem automatyzacji i funkcjonalnością.

Definicja Trybu Pracy

Tryb pracy rekuperatora definiuje prędkość obrotową wentylatorów (nawiewnego i wywiewnego), co bezpośrednio przekłada się na wydajność przepływu powietrza wyrażoną w m³/h. Niektóre tryby mogą uwzględniać dodatkowe parametry, takie jak czas pracy w trybie TIMER. Przykładowo, w serii HRU-PremAIR, fabrycznie zaprogramowane tryby obejmują:

Ważne jest, aby tryby pracy były dostosowane do projektu wentylacji. Ustawienia trybów dokonuje instalator podczas pierwszego uruchomienia systemu.

Sterowanie Manualne

Sterowanie manualne to podstawowy sposób, polegający na ręcznym wyborze jednego z zaprogramowanych trybów pracy centrali. Na co dzień używa się trybu HOME, podczas nieobecności domowników trybu AWAY, a w przypadku wizyty gości trybów HOME+ lub PARTY. Tryby manualne można włączać za pomocą dedykowanych paneli sterowania, aplikacji mobilnej lub czujników CO₂ i RH.

Sterowanie Kalendarzem (Harmonogram Tygodniowy)

Sterowanie kalendarzem to półautomatyczny tryb, automatyzujący wybór trybów pracy w zależności od czasu. Można zaprogramować harmonogram tygodniowy, definiując, w jakich godzinach i dniach tygodnia ma działać dany tryb. Na przykład, w dni robocze, w godzinach nieobecności domowników, system może automatycznie przełączać się w tryb AWAY. Sterowanie kalendarzem umożliwiają zaawansowane panele sterowania z wyświetlaczem LCD.

Sterowanie na Żądanie DCV (Demand Control Ventilation)

Sterowanie na żądanie DCV to najbardziej zaawansowany i zautomatyzowany sposób kontroli wentylacji. W tym trybie, centrala wentylacyjna automatycznie dostosowuje wydajność wentylatorów na podstawie wskazań czujników. Czujniki mogą być wbudowane w urządzenie (centralne sterowanie DCV) lub montowane w pomieszczeniach (lokalne sterowanie DCV). Najczęściej stosowane są czujniki CO₂, wilgotności względnej RH, lotnych związków organicznych VOC oraz czujniki ruchu.

W trybie AUTO, system monitoruje jakość powietrza i dostosowuje wydajność wentylacji do aktualnego zapotrzebowania. Na przykład, wzrost stężenia CO₂ spowoduje zwiększenie wydajności wentylacji, a spadek - zmniejszenie. Podobnie, w przypadku wzrostu wilgotności, system zareaguje intensywniejszą wentylacją, aby szybko obniżyć poziom RH. Sterowanie DCV pozwala na maksymalną optymalizację zużycia energii i zapewnienie optymalnej jakości powietrza w pomieszczeniach.

Strefowanie Wentylacji

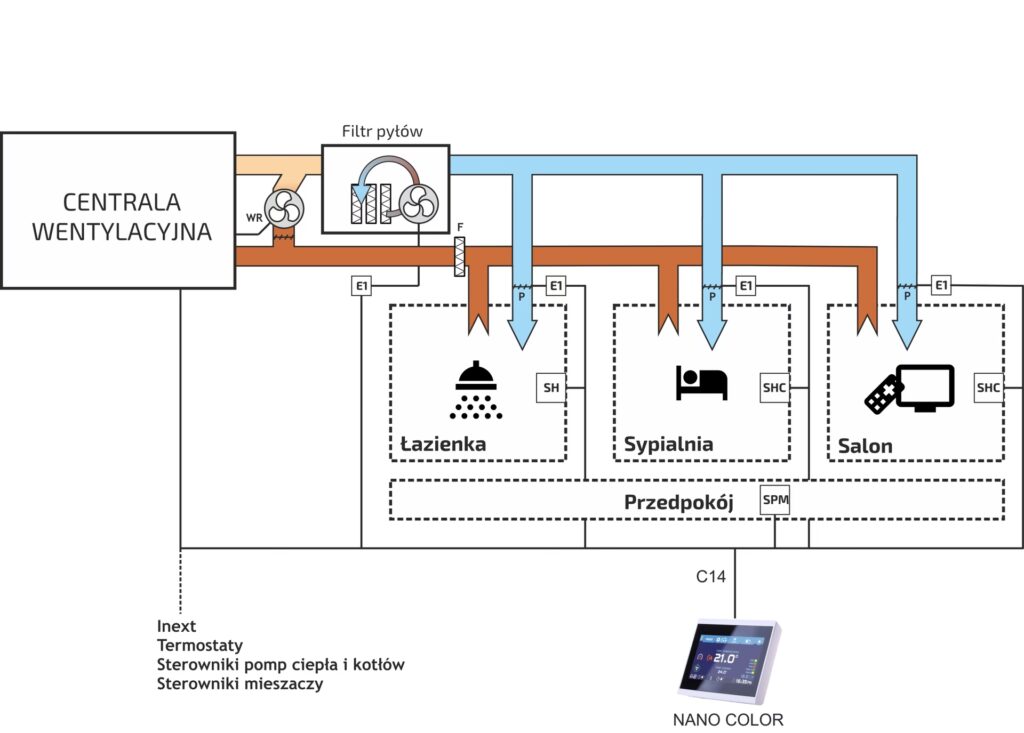

Jeszcze bardziej zaawansowanym rozwiązaniem jest strefowanie wentylacji. Pozwala ono na dostarczanie różnej ilości powietrza do różnych stref budynku, w zależności od aktualnych potrzeb. Zazwyczaj wyodrębnia się strefę dzienną i nocną. Dzięki przepustnicom i czujnikom CO₂, system dostarcza wymaganą ilość powietrza do strefy, w której przebywają domownicy, a w pozostałych strefach realizuje tylko minimum wentylacyjne. Strefowanie wentylacji pozwala na zastosowanie mniejszej centrali wentylacyjnej, obniżając koszty inwestycyjne i eksploatacyjne.

Sterowanie przez Telefon (Aplikacja Mobilna)

Sterowanie przez telefon, za pomocą aplikacji mobilnej, zapewnia wygodę i elastyczność zarządzania systemem rekuperacji. Umożliwia zdalną kontrolę i zmianę ustawień z dowolnego miejsca na świecie, pod warunkiem dostępu do Internetu. Można monitorować pracę systemu, zmieniać tryby pracy, sprawdzać parametry powietrza i dostosowywać harmonogramy, nawet będąc poza domem.

Sterowanie przez Zewnętrzny System (Smart Home)

W budynkach wyposażonych w system Smart Home, sterowanie rekuperacją może być zintegrowane z centralnym systemem zarządzania budynkiem. Komunikacja z centralą wentylacyjną odbywa się za pomocą protokołu Modbus RTU. Zewnętrzny sterownik może odczytywać i zapisywać różne parametry pracy centrali, takie jak temperatury i tryby pracy, umożliwiając kompleksowe zarządzanie wszystkimi systemami budynku.

Constant Flow (Stały Przepływ)

Funkcja Constant Flow, czyli stały przepływ, to dodatkowa opcja automatyki, która automatycznie utrzymuje zadany strumień powietrza, niezależnie od zmieniających się oporów instalacji. Układ pomiarowy ciśnień monitoruje przepływ i dostosowuje pracę wentylatorów, kompensując wzrost oporów spowodowany np. zabrudzeniem filtrów lub kondensatem w wymienniku. Funkcja Constant Flow zapewnia stabilną i przewidywalną wydajność wentylacji.

Pytania i Odpowiedzi (FAQ)

Podsumowanie

Skuteczna kontrola wilgotności i inteligentne sterowanie rekuperacją to kluczowe elementy nowoczesnych systemów HVAC. Dzięki zaawansowanej automatyce, możemy dostosować pracę wentylacji do indywidualnych potrzeb i warunków, zapewniając komfort, zdrowe powietrze i znaczące oszczędności energii. Wybór odpowiedniego systemu sterowania jest inwestycją w komfort i przyszłość naszego domu.
