Stacje Redukcyjne Gazu: Liczba Ciągów i Rodzaje

Stacje redukcyjne gazu są kluczowym elementem infrastruktury gazowniczej, zapewniającym bezpieczną i efektywną dystrybucję gazu ziemnego do odbiorców. Ich zadaniem jest obniżanie ciśnienia gazu z poziomu przesyłowego do poziomu dystrybucyjnego lub bezpośrednio do odbiorców końcowych. Ale ile ciągów redukcyjnych jest optymalne dla stacji gazowej? Zanim odpowiemy na to pytanie, przyjrzyjmy się bliżej, czym dokładnie są stacje redukcyjne gazu i jakie pełnią funkcje.

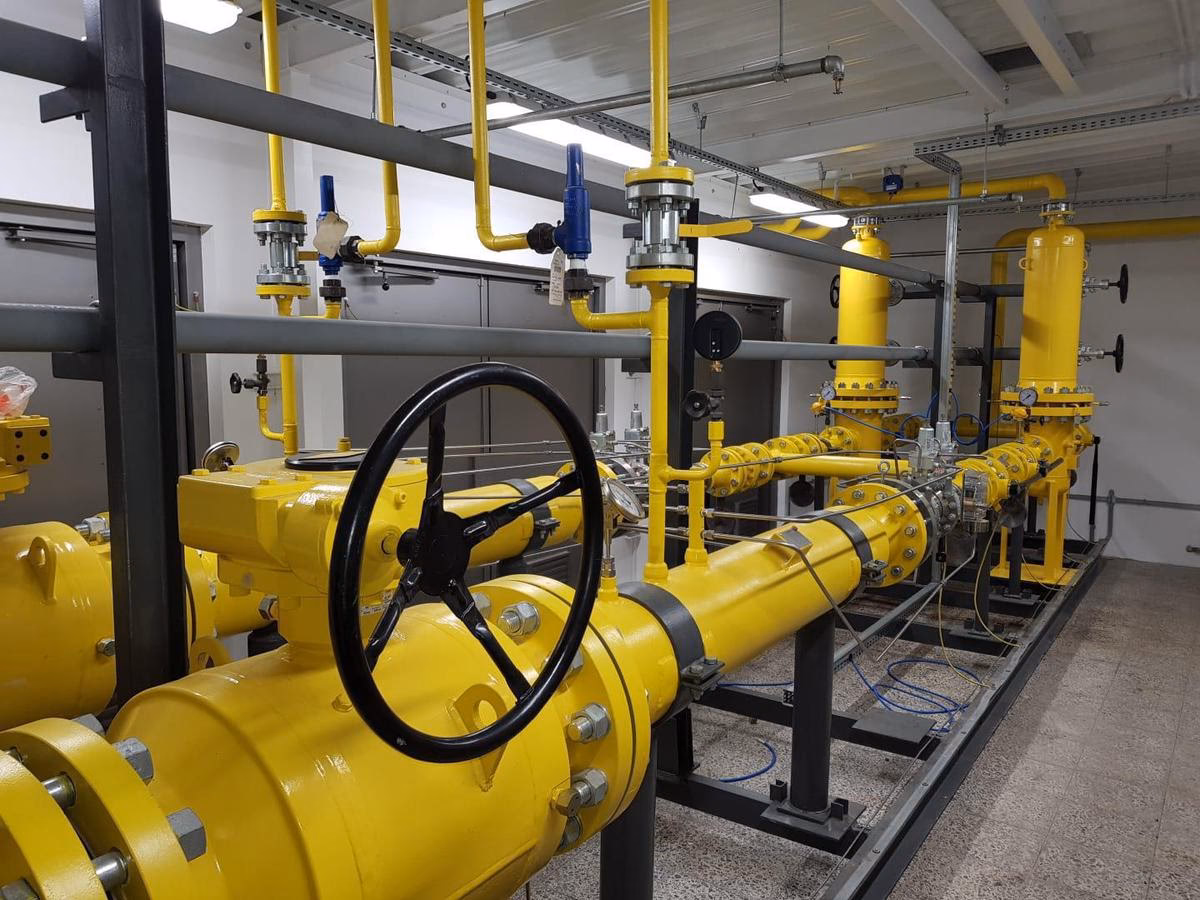

Czym jest stacja redukcyjna gazu?

Stacja redukcyjna gazu (PRS - Pressure Regulating Station), znana również jako ciąg gazowy, to zespół urządzeń i instalacji, którego podstawowym zadaniem jest redukcja ciśnienia gazu. Jest to niezbędne, ponieważ gaz przesyłany jest gazociągami pod wysokim ciśnieniem, które musi zostać obniżone do bezpiecznego i użytkowego poziomu dla dalszej dystrybucji i zastosowań końcowych. Stacje redukcyjne pełnią kluczową funkcję bezpieczeństwa, ograniczając ciśnienie do zadanego poziomu, niezależnie od wahań ciśnienia na wejściu.

Stacje te są nie tylko elementem redukującym ciśnienie, ale również często integrują inne funkcje, takie jak:

• Oczyszczanie gazu: Usuwanie zanieczyszczeń mechanicznych i kondensatu.
• Podgrzewanie gazu: Zapobieganie obniżeniu temperatury gazu podczas redukcji ciśnienia, co mogłoby prowadzić do tworzenia się hydratów.
• Pomiar parametrów gazu: Rejestracja przepływu, ciśnienia i temperatury gazu w celach rozliczeniowych i kontrolnych.
• Zabezpieczenia: Systemy bezpieczeństwa chroniące przed niekontrolowanym wzrostem lub spadkiem ciśnienia.

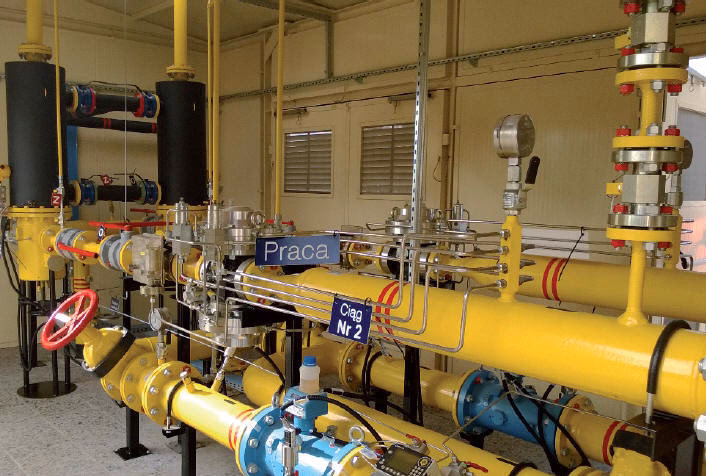

Rodzaje stacji gazowych

Stacje gazowe można klasyfikować na różne sposoby, biorąc pod uwagę ich funkcje i stopień redukcji ciśnienia. Podstawowy podział ze względu na funkcje obejmuje:

• Stacje redukcyjne: Przeznaczone wyłącznie do redukcji ciśnienia gazu i wyposażone w niezbędne zabezpieczenia.
• Stacje pomiarowe: Służą do precyzyjnego pomiaru ilości przepływającego gazu (objętości, masy, energii).
• Stacje redukcyjno-pomiarowe: Łączą funkcje redukcji ciśnienia i pomiaru gazu. Są to najczęściej spotykane stacje, integrujące obie kluczowe funkcje.
• Stacje redukcji gazu na przyłączu: Mniejsze stacje zlokalizowane bezpośrednio przy przyłączach, redukujące ciśnienie dla konkretnych odbiorców. W przypadku mniejszych przepływów (Qmax ≤ 60m³/h) i ciśnień wejściowych (0,01 MPa do 0,5 MPa), często określa się je jako „punkty redukcyjne” lub „punkty redukcyjno-pomiarowe”.

Ze względu na stopień redukcji ciśnienia, stacje dzielimy na:

• Stacje redukcyjne I° (pierwszego stopnia): Stacje wysokiego ciśnienia, zasilające sieci gazowe średniego ciśnienia. Redukują ciśnienie z poziomu przesyłowego na poziom dystrybucyjny średniego ciśnienia.
• Stacje redukcyjne II° (drugiego stopnia): Stacje średniego ciśnienia, zasilające sieci gazowe niskiego ciśnienia. Redukują ciśnienie z poziomu średniego na poziom niskiego ciśnienia, przeznaczony dla odbiorców końcowych.

Liczba ciągów redukcyjnych: Redundancja i niezawodność

Wracając do kluczowego pytania o liczbę ciągów redukcyjnych w stacji gazowej – nie ma jednej uniwersalnej odpowiedzi. Liczba ciągów redukcyjnych jest determinowana przede wszystkim wymaganą niezawodnością dostaw gazu oraz wielkością przepływu. Większe stacje, obsługujące rozległe sieci dystrybucyjne lub kluczowych odbiorców, często posiadają więcej niż jeden ciąg redukcyjny.

Posiadanie wielu ciągów redukcyjnych zapewnia redundancję systemu. Co to oznacza w praktyce? W przypadku awarii lub konieczności konserwacji jednego z ciągów, pozostałe ciągi mogą przejąć jego funkcję, utrzymując ciągłość dostaw gazu. Jest to szczególnie istotne w systemach, gdzie przerwy w dostawie gazu są niedopuszczalne lub mogą powodować poważne konsekwencje (np. szpitale, zakłady przemysłowe).

Typowa stacja redukcyjno-pomiarowa może posiadać:

• Jeden ciąg redukcyjny: Wystarczający dla mniejszych stacji, gdzie wymagania dotyczące redundancji nie są krytyczne. Stosowany w punktach redukcyjnych na przyłączach dla mniejszych odbiorców.
• Dwa ciągi redukcyjne (roboczy i rezerwowy): Najczęściej spotykane rozwiązanie, zapewniające podstawową redundancję. Ciąg rezerwowy jest gotowy do natychmiastowego przejęcia funkcji ciągu roboczego w razie potrzeby.
• Więcej niż dwa ciągi redukcyjne: Stosowane w dużych, strategicznych stacjach, gdzie wymagana jest bardzo wysoka niezawodność i duża przepustowość. Może to obejmować ciągi robocze, rezerwowe oraz ciągi o różnej przepustowości, dostosowane do zmiennego zapotrzebowania na gaz.

Decyzja o liczbie ciągów redukcyjnych jest zawsze kompromisem pomiędzy kosztami inwestycyjnymi a wymaganym poziomem niezawodności. Projektując stację gazową, należy dokładnie przeanalizować potrzeby odbiorców, ryzyko awarii oraz konsekwencje ewentualnych przerw w dostawie gazu.

Stacja gazowa jako budowla – aspekty prawne i podatkowe

Kwestia klasyfikacji stacji gazowej jako budynku lub budowli ma istotne znaczenie w kontekście podatku od nieruchomości w Polsce. Początkowo dominowało stanowisko, że stacje redukcyjno-pomiarowe, jako integralna część sieci gazowej, stanowią budowlę i podlegają opodatkowaniu podatkiem od nieruchomości od ich wartości. Takie podejście wynikało z uznania, że stacja i sieć gazowa tworzą całość techniczno-użytkową.

Jednak od pewnego czasu w orzecznictwie sądów administracyjnych zaczęto kłaść nacisk na badanie związku techniczno-użytkowego między częściami budowlanymi (np. fundamentami, kontenerami) a urządzeniami technicznymi stacji. Zgodnie z nowszą linią orzeczniczą, samo istnienie związku użytkowego nie jest wystarczające. Konieczne jest wykazanie, że elementy stacji tworzą całość techniczno-użytkową, czyli są ze sobą powiązane zarówno pod względem użytkowym, jak i technicznym.

Naczelny Sąd Administracyjny (NSA) w uchwale z 2022 roku potwierdził, że dla opodatkowania stacji redukcyjnych, redukcyjno-pomiarowych i pomiarowych decydujący jest związek techniczno-użytkowy z gazociągiem. Jeśli taki związek istnieje, stacja jest traktowana jako budowla lub jej część i podlega opodatkowaniu podatkiem od nieruchomości.

Klasyfikacja podatkowa stacji gazowej może być różna w zależności od jej konstrukcji:

• Stacje kontenerowe (bez cech budynku): Urządzenia wraz z kontenerem są traktowane jako budowla.
• Stacje kontenerowe (z cechami budynku): Sam kontener, jeśli posiada cechy budynku (np. powierzchnię użytkową), może być traktowany jako budynek, a urządzenia jako budowla, jeśli zachodzi związek techniczno-użytkowy z gazociągiem.
• Stacje bez kontenera (urządzenia na fundamentach): Urządzenia są traktowane jako budowla.

Kwestie podatkowe związane z klasyfikacją stacji gazowych są złożone i mogą być przedmiotem sporów z organami podatkowymi. Warto pamiętać, że przepisy i interpretacje mogą ulegać zmianom, dlatego w każdym przypadku zaleca się konsultację z ekspertami w dziedzinie prawa podatkowego i gazownictwa.

Podsumowanie i kluczowe wnioski

Stacje redukcyjne gazu są niezbędnym elementem systemu dystrybucji gazu, zapewniającym bezpieczne i efektywne dostawy gazu do odbiorców. Liczba ciągów redukcyjnych w stacji zależy od wymaganego poziomu niezawodności i przepustowości. Posiadanie wielu ciągów zapewnia redundancję i ciągłość dostaw, szczególnie istotne w przypadku kluczowych odbiorców.

Kwestie prawne i podatkowe związane z klasyfikacją stacji gazowych jako budowli są istotne z punktu widzenia podatku od nieruchomości. Aktualne orzecznictwo NSA kładzie nacisk na związek techniczno-użytkowy między stacją a gazociągiem, decydujący o klasyfikacji podatkowej.

Najczęściej zadawane pytania (FAQ)

Ile ciągów redukcyjnych powinna mieć stacja gazowa?

Liczba ciągów redukcyjnych zależy od wymagań dotyczących niezawodności i przepustowości stacji. Mniejsze stacje mogą mieć jeden ciąg, średnie zazwyczaj dwa (roboczy i rezerwowy), a duże stacje mogą posiadać więcej ciągów.

Czym różni się stacja redukcyjna I° od stacji II°?

Stacja redukcyjna I° redukuje ciśnienie z poziomu wysokiego na średni, zasilając sieci średniego ciśnienia. Stacja redukcyjna II° redukuje ciśnienie ze średniego na niski, zasilając sieci niskiego ciśnienia dla odbiorców końcowych.

Czy stacja gazowa jest budynkiem?

W kontekście podatku od nieruchomości, stacja gazowa zazwyczaj nie jest klasyfikowana jako budynek, lecz jako budowla lub jej część, jeśli istnieje związek techniczno-użytkowy z gazociągiem. Klasyfikacja może zależeć od konstrukcji stacji (kontenerowa, w budynku, bez kontenera).

Co to jest punkt redukcyjno-pomiarowy?

Punkt redukcyjno-pomiarowy to mniejsza instalacja, podobna do stacji redukcyjno-pomiarowej, przeznaczona dla mniejszych przyłączy gazowych o przepływie Qmax ≤ 60m³/h i ciśnieniu wejściowym 0,01 MPa do 0,5 MPa.
