Skrzynka rozprężna: Stalowa czy z tworzywa? Poradnik

W systemach rekuperacji, mających na celu odzyskiwanie ciepła i zapewnienie świeżego powietrza w budynkach, kluczową rolę odgrywają różne komponenty. Jednym z nich, często niedocenianym, ale niezwykle istotnym, jest skrzynka rozprężna. To element, który bezpośrednio wpływa na efektywność dystrybucji powietrza, komfort akustyczny i energetyczny całego systemu. Na rynku dostępne są dwa główne typy skrzynek rozprężnych: stalowe i wykonane z tworzyw sztucznych. W tym artykule przyjrzymy się bliżej obu rodzajom, analizując ich właściwości, zalety i wady, aby pomóc Ci wybrać optymalne rozwiązanie dla Twojego domu.

Czym jest skrzynka rozprężna i jaką rolę pełni w systemie wentylacji?

Skrzynka rozprężna to centralny punkt w systemie wentylacji, szczególnie w instalacjach z rekuperacją. Jej podstawową funkcją jest stabilizacja przepływu powietrza oraz równomierne rozprowadzanie go po całym budynku. Działa jako łącznik między głównymi kanałami wentylacyjnymi a anemostatami, czyli elementami regulującymi wypływ powietrza do poszczególnych pomieszczeń.

Wyobraź sobie system wentylacyjny jako sieć dróg powietrznych w Twoim domu. Centrala rekuperacyjna jest źródłem powietrza, a kanały wentylacyjne to autostrady. Skrzynka rozprężna działa jak rondo, które rozdziela ruch (powietrze) na mniejsze drogi (przewody do anemostatów), zapewniając płynność i porządek w całym systemie. Dzięki temu powietrze jest dostarczane równomiernie do każdego pomieszczenia, eliminując przeciągi i zapewniając komfortową wymianę powietrza.

Dodatkowo, skrzynki rozprężne często pełnią funkcję wytłumiającą. Przepływające powietrze generuje hałas, który może być uciążliwy. Skrzynka, dzięki swojej konstrukcji i materiałom, z których jest wykonana, pomaga zredukować ten hałas, zapewniając cichszą pracę całego systemu wentylacyjnego. Cicha praca wentylacji to kluczowy element komfortu w każdym domu.

Podsumowując, skrzynka rozprężna jest niezbędna dla:

• Równomiernej dystrybucji powietrza w budynku.
• Stabilizacji przepływu powietrza, eliminując gwałtowne zmiany ciśnienia.
• Redukcji hałasu generowanego przez system wentylacyjny.
• Optymalizacji pracy rekuperacji poprzez efektywne rozprowadzanie powietrza nawiewanego i wywiewanego.

Rodzaje skrzynek rozprężnych – materiały wykonania

Wybór materiału, z którego wykonana jest skrzynka rozprężna, ma istotny wpływ na jej właściwości i funkcjonalność. Najczęściej spotykane są skrzynki wykonane z metalu (stal ocynkowana lub kwasoodporna) oraz z tworzyw sztucznych, w szczególności ze spienionego polipropylenu (EPP). Oba rozwiązania mają swoje specyficzne cechy, które warto rozważyć przy wyborze.

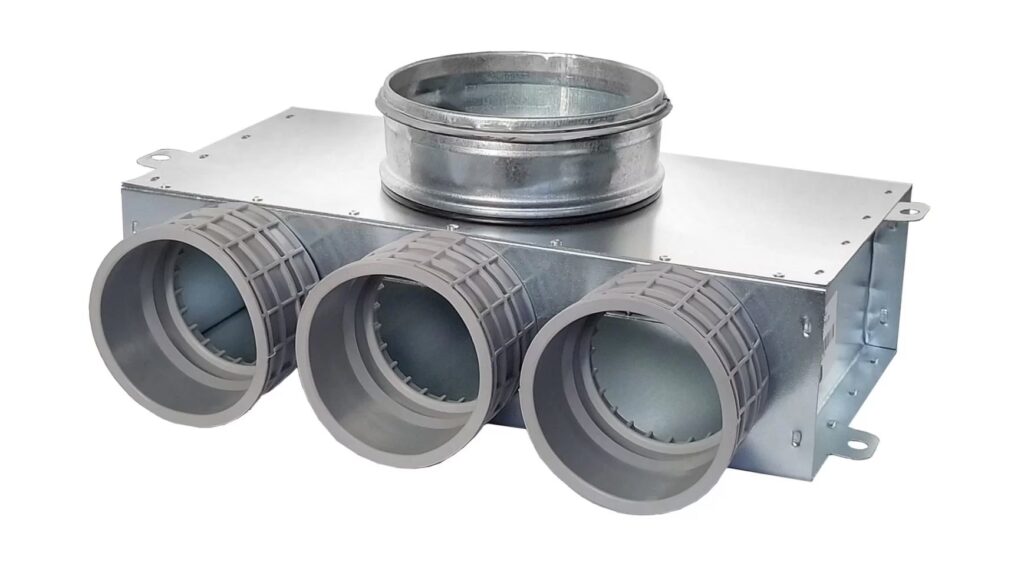

Metalowe skrzynki rozprężne – trwałość i bezpieczeństwo

Metalowe skrzynki rozprężne, najczęściej wykonane z blachy ocynkowanej lub stali kwasoodpornej, charakteryzują się przede wszystkim wysoką trwałością i odpornością mechaniczną. Są solidne i wytrzymałe, co gwarantuje długą żywotność w systemie wentylacyjnym.

Kluczową zaletą skrzynek metalowych jest ich niepalność. W kontekście bezpieczeństwa pożarowego, szczególnie w systemach wentylacyjnych, jest to niezwykle istotna cecha. Przepisy budowlane często wymagają, aby elementy wentylacji były wykonane z materiałów niepalnych. Metalowe skrzynki spełniają te wymagania, zapewniając dodatkowe bezpieczeństwo.

Dodatkowo, metal, z którego wykonane są skrzynki, ma właściwości tłumiące dźwięki. Pomaga to w redukcji hałasu generowanego przez przepływ powietrza, co pozytywnie wpływa na komfort akustyczny w budynku. Systemy wentylacyjne z metalowymi skrzynkami rozprężnymi mogą pracować ciszej niż te z innymi typami skrzynek.

W ofercie producentów znajdziemy różne warianty metalowych skrzynek rozprężnych, dostosowane do konkretnych potrzeb instalacyjnych. Przykłady obejmują:

• Skrzynki z uszczelką na króćcach (np. FLX-PLO) – zapewniają szczelne połączenia bez konieczności dodatkowego uszczelniania.
• Skrzynki bez uszczelki (np. FLX-PRO) – wymagają precyzyjnego montażu i zastosowania dodatkowych materiałów uszczelniających.
• Skrzynki z izolacją wewnętrzną (np. FLX-PLI) – dodatkowo tłumią dźwięki i minimalizują kondensację wewnątrz skrzynki.
• Skrzynki do kratek wentylacyjnych (np. FLX-PLO-MOV) – specjalnie zaprojektowane do montażu kratek wentylacyjnych.

Skrzynki rozprężne z EPP – lekkość i izolacja

Skrzynki rozprężne z EPP (spienionego polipropylenu) zyskują coraz większą popularność dzięki swoim unikalnym właściwościom. EPP to materiał lekki, elastyczny i posiadający doskonałe właściwości izolacyjne, zarówno termiczne, jak i akustyczne.

Jedną z kluczowych zalet skrzynek z EPP jest ich lekkość. Ułatwia to transport i montaż, co przekłada się na oszczędność czasu i kosztów instalacji. Ponadto, elastyczność EPP pozwala na projektowanie skrzynek o bardziej aerodynamicznych kształtach, co minimalizuje opory przepływu powietrza i zwiększa efektywność systemu wentylacyjnego.

EPP pełni jednocześnie funkcję korpusu skrzynki i izolacji. Dzięki niskiej przewodności cieplnej materiału, skrzynki z EPP skutecznie minimalizują straty ciepła, co jest szczególnie ważne w systemach rekuperacji. Materiał ten jest również odporny na wilgoć, co zwiększa jego trwałość i zapobiega korozji, która może być problemem w przypadku skrzynek metalowych.

Dostępne modele skrzynek z EPP (np. FLX-PLO-EPP) oferują różne konfiguracje przyłączy, dostosowane do różnych potrzeb instalacyjnych. Przykładowo, dostępne są skrzynki z jednym lub dwoma króćcami przyłączeniowymi, z kołnierzami pod zawory wentylacyjne o różnych średnicach.

Szczelność połączeń – klucz do wydajności

Szczelność połączeń w systemie wentylacyjnym jest absolutnie kluczowa dla jego wydajności. Nieszczelności powodują straty powietrza, obniżają efektywność rekuperacji i zwiększają koszty eksploatacji. Dlatego tak ważne jest, aby wszystkie połączenia, w tym połączenia skrzynek rozprężnych, były całkowicie szczelne.

Metalowe skrzynki rozprężne, szczególnie te bez fabrycznych uszczelek (np. FLX-PRO), wymagają szczególnej staranności podczas montażu. Szczelność w ich przypadku zależy od precyzji wykonania połączeń i zastosowania odpowiednich materiałów uszczelniających, takich jak taśmy izolacyjne.

Skrzynki metalowe z uszczelkami (np. FLX-PLO) oferują wyższy poziom szczelności, zazwyczaj klasy C. Uszczelki EPDM na króćcach eliminują konieczność stosowania dodatkowych uszczelniaczy, ułatwiając montaż i zapewniając pewne połączenie.

Skrzynki z EPP charakteryzują się najwyższą szczelnością, osiągając klasę D. Systemy oparte na skrzynkach z EPP minimalizują ryzyko przecieków powietrza dzięki uszczelkom na króćcach i specjalnej konstrukcji połączeń, która dodatkowo stabilizuje przewód.

Wpływ skrzynek rozprężnych na spadki ciśnienia

Spadki ciśnienia w systemie wentylacyjnym to zjawisko, które bezpośrednio wpływa na jego wydajność. Im mniejsze spadki ciśnienia, tym efektywniejsza praca systemu i mniejsze zużycie energii przez wentylatory. Wybór odpowiednich skrzynek rozprężnych ma znaczący wpływ na poziom spadków ciśnienia.

Skrzynki rozprężne z EPP, dzięki swojej aerodynamicznej konstrukcji i gładkim powierzchniom wewnętrznym, generują znacznie mniejsze opory przepływu powietrza niż tradycyjne skrzynki metalowe. Badania porównawcze potwierdzają, że skrzynki z EPP charakteryzują się zauważalnie niższymi spadkami ciśnienia.

Mniejsze spadki ciśnienia to korzyści w postaci:

• Niższego zużycia energii przez wentylatory.
• Cichszej pracy systemu wentylacyjnego.
• Wyższej wydajności rekuperacji.

Izolacja termiczna – kiedy jest niezbędna?

Izolacja termiczna systemu wentylacyjnego jest ważna, szczególnie w przypadku montażu skrzynek rozprężnych w pomieszczeniach nieogrzewanych, takich jak poddasza czy garaże. Brak izolacji może prowadzić do kondensacji pary wodnej na powierzchni skrzynek, a także do strat ciepła.

Metalowe skrzynki rozprężne, zwłaszcza montowane w nieogrzewanych przestrzeniach, wymagają dodatkowej izolacji termicznej. Należy je owinąć materiałem izolacyjnym, aby zapobiec kondensacji i stratom energii.

Skrzynki z EPP, dzięki swoim właściwościom izolacyjnym, nie wymagają dodatkowej izolacji termicznej. EPP sam w sobie jest doskonałym izolatorem (λ = 0,039), co eliminuje potrzebę dodatkowych prac i materiałów izolacyjnych. Jest to istotna zaleta, szczególnie w kontekście kosztów i czasu montażu.

Montaż skrzynek rozprężnych – krok po kroku

Montaż skrzynek rozprężnych, zarówno metalowych, jak i z EPP, jest stosunkowo prosty, ale wymaga przestrzegania kilku zasad. Poniżej przedstawiamy ogólne wytyczne montażowe dla obu typów skrzynek:

Montaż skrzynek metalowych

1. Przygotowanie miejsca montażu – upewnij się, że miejsce jest czyste i suche.
2. Mocowanie skrzynki – metalowe skrzynki posiadają blaszki montażowe, które umożliwiają przykręcenie ich do sufitu lub ściany za pomocą wkrętów. Można również użyć taśmy perforowanej dla dodatkowej stabilności.
3. Podłączenie przewodów wentylacyjnych – przewody montuje się na wcisk na króćce skrzynki. W przypadku skrzynek bez uszczelek, należy użyć taśmy uszczelniającej. Skrzynki z uszczelkami (np. FLX-PLO) zapewniają szczelne połączenie bez dodatkowych uszczelniaczy.

Montaż skrzynek z EPP

1. Przygotowanie miejsca montażu – podobnie jak w przypadku skrzynek metalowych.
2. Mocowanie skrzynki – skrzynki z EPP posiadają otwory przelotowe, które umożliwiają przykręcenie ich do podłoża. Można również użyć taśmy perforowanej, wykorzystując specjalne prowadnice na skrzynce.
3. Podłączenie przewodów wentylacyjnych – przewody montuje się na wcisk na króćce skrzynki. Skrzynki z EPP posiadają uszczelki i dodatkowe zabezpieczenie przed wysunięciem przewodu.

W obu przypadkach, ważne jest, aby połączenia były szczelne i stabilne. Należy upewnić się, że przewody są prawidłowo wciśnięte na króćce i że skrzynka jest solidnie zamocowana.

Podsumowanie – którą skrzynkę wybrać?

Wybór między skrzynką rozprężną metalową a z EPP zależy od indywidualnych potrzeb i preferencji, a także od specyfiki instalacji. Oba rozwiązania mają swoje zalety i wady, które podsumowuje poniższa tabela:

Skrzynki metalowe są wyborem solidnym i trwałym, szczególnie tam, gdzie istotna jest odporność mechaniczna i niepalność. Idealnie sprawdzą się w instalacjach, gdzie priorytetem jest bezpieczeństwo pożarowe.

Skrzynki z EPP to nowoczesne rozwiązanie, które łączy w sobie lekkość, doskonałą izolację i niskie opory przepływu powietrza. Są łatwe w montażu i idealne do systemów rekuperacji, gdzie kluczowa jest efektywność energetyczna i komfort akustyczny.

FAQ – Najczęściej zadawane pytania

1. Czy skrzynka rozprężna jest niezbędna w systemie rekuperacji?
   Tak, skrzynka rozprężna jest kluczowym elementem systemu rekuperacji, zapewniającym równomierną dystrybucję powietrza i stabilizację przepływu.
2. Który typ skrzynki rozprężnej jest cichszy – metalowy czy z EPP?
   Skrzynki z EPP zazwyczaj charakteryzują się lepszymi właściwościami tłumiącymi dźwięki i generują niższe opory przepływu powietrza, co przekłada się na cichszą pracę systemu.
3. Czy skrzynki z EPP są odporne na wilgoć?
   Tak, EPP jest materiałem odpornym na wilgoć, co zwiększa trwałość skrzynek i zapobiega korozji.
4. Czy metalowe skrzynki rozprężne wymagają izolacji?
   Tak, metalowe skrzynki rozprężne montowane w nieogrzewanych pomieszczeniach zazwyczaj wymagają dodatkowej izolacji termicznej, aby zapobiec kondensacji i stratom ciepła.
5. Który typ skrzynki jest łatwiejszy w montażu?
   Skrzynki z EPP są zazwyczaj lżejsze i prostsze w montażu dzięki swojej konstrukcji i materiałowi, z którego są wykonane.
