Skrzynki rozdzielcze w rekuperacji: Klucz do efektywnej wentylacji

Instalacje wentylacyjne w naszych domach i budynkach to często skomplikowane systemy, które mają kluczowe znaczenie dla naszego zdrowia i komfortu. Jednym z podstawowych, choć często niedocenianych elementów tych systemów, są skrzynki rozdzielcze. Pełnią one niezwykle ważną rolę w wentylacji mechanicznej, a szczególnie w systemach rekuperacji. Zastanawiasz się, jak działają skrzynki rozdzielcze, ile ich potrzebujesz w swoim systemie i jak wybrać te najlepsze? Ten artykuł rozwieje Twoje wątpliwości i wprowadzi Cię w świat efektywnej dystrybucji powietrza.

Rola skrzynek rozdzielczych w systemach wentylacji

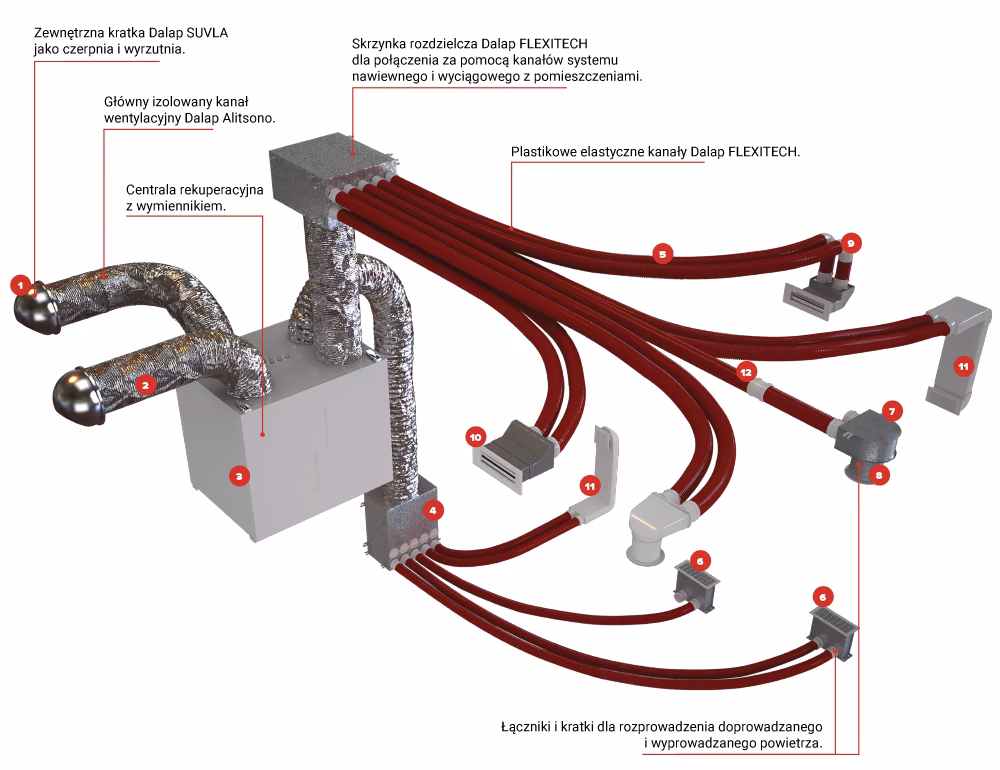

Skrzynka rozdzielcza to serce systemu wentylacji mechanicznej nawiewno-wywiewnej, w tym tak popularnych i energooszczędnych systemów rekuperacji. Jej głównym zadaniem jest ukierunkowanie przepływu powietrza do wielu punktów nawiewnych i wywiewnych w budynku. Wykorzystując rury do wentylacji mechanicznej, skrzynka rozdzielcza stanowi centralny punkt przyłączeniowy i połączenie wszystkich, lub przynajmniej części, przewodów wentylacyjnych. Można ją porównać do węzła komunikacyjnego, z którego powietrze rozchodzi się do poszczególnych pomieszczeń, a z nich jest usuwane. Dzięki skrzynkom rozdzielczym powietrze dociera do każdego zakątka domu objętego instalacją, zapewniając komfort i świeżość w każdym pomieszczeniu.

Funkcjonalność skrzynek rozdzielczych – jak to działa?

Zastanawiasz się, jak skrzynka rozdzielcza realizuje swoje zadanie? Mechanizm jej działania jest stosunkowo prosty, ale niezwykle efektywny. Strumień powietrza, dostający się do skrzynki pod odpowiednim kątem, trafia na perforowany panel rozdzielacza. Ten panel odgrywa kluczową rolę – równomiernie rozprowadza powietrze pomiędzy podłączone rury spiro lub inne przewody wentylacyjne. Co ważne, konstrukcja skrzynki rozdzielczej niweluje opory powietrza, co ma ogromny wpływ na efektywność całej cyrkulacji. Dzięki temu system wentylacji działa płynniej, ciszej i z mniejszym zużyciem energii.

W większości domowych instalacji wentylacyjnych stosuje się system dwóch skrzynek rozdzielczych. Jedna z nich obsługuje system nawiewny, dostarczając świeże powietrze do pomieszczeń, a druga dba o system wyciągowy, usuwając zużyte powietrze na zewnątrz. Takie rozwiązanie jest zazwyczaj wystarczające dla standardowych domów jednorodzinnych. Jednak w większych budynkach, takich jak bloki mieszkalne, obiekty komercyjne czy przemysłowe, często konieczne jest zastosowanie większej ilości skrzynek rozdzielczych, aby zapewnić optymalną wentylację w każdym obszarze.

Dobra skrzynka rozdzielcza – czyli jaka? Kluczowe cechy jakości

Skrzynki rozdzielcze dostępne na rynku wykonywane są z różnych materiałów, najczęściej ze stali ocynkowanej lub z kompozytu. Wybór materiału ma wpływ na trwałość, odporność na korozję i właściwości akustyczne skrzynki. Ale czym jeszcze powinna charakteryzować się skrzynka rozdzielcza wysokiej jakości, która posłuży bezproblemowo przez długie lata?

• Solidne wykonanie: Precyzja wykonania i jakość materiałów to podstawa. Skrzynka powinna być szczelna, trwała i odporna na uszkodzenia mechaniczne.
• Izolacja wewnętrzna: Dobra skrzynka rozdzielcza powinna posiadać dodatkową izolację wewnętrzną. Ma ona kluczowy wpływ na komfort akustyczny korzystania z wentylacji – redukuje hałas przepływającego powietrza i tłumi ewentualne drgania. Dodatkowo, izolacja zmniejsza straty ciepła, co jest szczególnie ważne w systemach rekuperacji, gdzie odzysk ciepła jest priorytetem.
• Szczelność połączeń: Skrzynka rozdzielcza musi zapewniać idealne, szczelne spasowanie z przewodami wentylacyjnymi. Nieszczelności mogą prowadzić do strat powietrza, obniżenia efektywności wentylacji i zwiększenia zużycia energii.
• Atesty i certyfikaty: W zależności od przeznaczenia instalacji, skrzynka rozdzielcza powinna posiadać niezbędne atesty i certyfikaty. Jest to szczególnie istotne w przypadku instalacji montowanych w obiektach o podwyższonych wymaganiach, takich jak firmy farmaceutyczne, obiekty przemysłu spożywczego czy laboratoria, gdzie higiena i bezpieczeństwo są kluczowe.

Rodzaje skrzynek rozdzielczych do wentylacji – przegląd opcji

Wybór odpowiedniej skrzynki rozdzielczej zależy od charakterystyki danego obiektu i projektu wentylacji. Producenci oferują różne rodzaje skrzynek, dostosowane do zróżnicowanych potrzeb. Oto przegląd najpopularniejszych typów:

• Skrzynki rozdzielcze jedno- i dwurzędowe: Różnią się konstrukcją i przepustowością. Skrzynki jednorzędowe są bardziej kompaktowe i przeznaczone do mniejszych instalacji. Skrzynki dwurzędowe charakteryzują się większą przepustowością i są stosowane w większych systemach wentylacyjnych.
• Skrzynki rozdzielcze przelotowe: Umożliwiają przepływ powietrza w linii prostej, co jest korzystne w niektórych konfiguracjach instalacji.
• Skrzynki rozdzielcze kątowe: Pozwalają na zmianę kierunku przepływu powietrza o 90 stopni, co ułatwia projektowanie i montaż instalacji w trudno dostępnych miejscach.

Ponadto, skrzynki rozdzielcze mogą różnić się liczbą przyłączy, średnicą przyłączy, materiałem wykonania i dodatkowymi funkcjami, takimi jak tłumiki hałasu czy przepustnice regulacyjne.

Skrzynki rozdzielcze do wentylacji – jaką wybrać, by nie żałować?

Wybór skrzynki rozdzielczej, podobnie jak wybór rekuperatora, powinien być indywidualnie dopasowany do charakterystyki obiektu i potrzeb jego użytkowników. Nie ma uniwersalnej skrzynki, która sprawdzi się w każdym przypadku. Dobór odpowiedniego modelu zależy od wielu czynników, w tym:

• Ilości kanałów wentylacyjnych: Skrzynka musi być dostosowana do liczby kanałów, które ma obsługiwać. Ważna jest liczba i średnica przyłączy.
• Miejsca instalacji: Dostępność miejsca, warunki panujące w miejscu montażu (temperatura, wilgotność) mogą wpływać na wybór materiału i konstrukcji skrzynki.
• Specyfiki systemu wentylacji: Wymagania dotyczące sterylności, poziomu hałasu, przepustowości powietrza – wszystko to ma znaczenie przy wyborze skrzynki. W obiektach o rygorystycznych normach, np. w szpitalach czy laboratoriach, konieczne mogą być specjalistyczne skrzynki o podwyższonej szczelności i filtracji.

Zaleca się, aby doboru skrzynki rozdzielczej dokonywał projektant wentylacji, który na podstawie projektu instalacji i charakterystyki budynku, dobierze optymalne rozwiązanie. Samodzielny dobór, bez odpowiedniej wiedzy i doświadczenia, może skutkować nieprawidłowym działaniem wentylacji, obniżoną efektywnością i problemami w przyszłości.

Podsumowanie – skrzynki rozdzielcze to klucz do sprawnej wentylacji

Skrzynki rozdzielcze to nieodzowny element każdej instalacji wentylacyjnej mechanicznej. Choć na pierwszy rzut oka mogą wydawać się niepozorne, ich rola w prawidłowym funkcjonowaniu systemu wentylacji jest nie do przecenienia. Wybierając wysokiej jakości skrzynkę rozdzielczą, zgodną z wytycznymi projektanta wentylacji, możemy ustrzec się przed problemami z cyrkulacją powietrza, niekomfortowym hałasem i nieefektywnym działaniem systemu. Pamiętaj, że inwestycja w dobrej jakości skrzynki rozdzielcze to inwestycja w Twoje zdrowie, komfort i oszczędność energii.

Najczęściej zadawane pytania (FAQ)

Ile skrzynek rozdzielczych potrzebuję do rekuperacji w domu?

Zazwyczaj w domach jednorodzinnych stosuje się dwie skrzynki rozdzielcze – jedną do systemu nawiewnego i drugą do systemu wyciągowego. W większych budynkach liczba skrzynek może być większa, w zależności od projektu wentylacji.

Z jakiego materiału powinna być wykonana skrzynka rozdzielcza?

Najczęściej skrzynki rozdzielcze wykonuje się ze stali ocynkowanej lub kompozytu. Stal ocynkowana jest trwała i odporna na korozję, a kompozyt charakteryzuje się lepszymi właściwościami akustycznymi.

Czy skrzynka rozdzielcza powinna być izolowana?

Tak, zaleca się wybór skrzynek rozdzielczych z izolacją wewnętrzną. Izolacja poprawia komfort akustyczny i zmniejsza straty ciepła w systemie rekuperacji.

Gdzie najlepiej umieścić skrzynki rozdzielcze?

Skrzynki rozdzielcze najlepiej umieścić w centralnym punkcie instalacji wentylacyjnej, w miejscu łatwo dostępnym do ewentualnej konserwacji. Ważne, aby miejsce montażu było suche i chronione przed mrozem.

Czy mogę samodzielnie zamontować skrzynkę rozdzielczą?

Montaż skrzynki rozdzielczej powinien być przeprowadzony przez wykwalifikowanego instalatora systemów wentylacyjnych. Nieprawidłowy montaż może skutkować nieprawidłowym działaniem wentylacji.
