Rozdzielnice Średniego Napięcia (SN): Kompletny Przewodnik

Rozdzielnice elektryczne stanowią kluczowy element infrastruktury elektroenergetycznej, umożliwiając bezpieczny i kontrolowany rozdział energii elektrycznej. Wśród różnorodnych typów rozdzielnic, rozdzielnice średniego napięcia (SN) odgrywają fundamentalną rolę w przesyłaniu i dystrybucji energii na średnich poziomach napięć. Ten artykuł ma na celu kompleksowe omówienie rozdzielnic SN, ich charakterystyki, parametrów, typów oraz zastosowań, aby dostarczyć czytelnikowi wyczerpującej wiedzy na ten temat.

Co to jest rozdzielnia SN?

Rozdzielnica, w ogólnym ujęciu, to zespół urządzeń elektroenergetycznych umieszczonych w specjalnej obudowie, którego głównym zadaniem jest rozdział energii elektrycznej. Wewnątrz obudowy, oprócz aparatury łączeniowej, zabezpieczeniowej, pomiarowej i sterowniczej, znajdują się również szyny zbiorcze, połączenia elektryczne, elementy izolacyjne i osłony. Rozdzielnice SN są specyficznym rodzajem rozdzielnic, przeznaczonym do pracy w zakresie średnich napięć.

Charakterystyka rozdzielnic SN

Rozdzielnice średniego napięcia (SN) definiuje norma IEC 62271-200, określając zakres napięć znamionowych od 1 kV do 52 kV. W praktyce, najczęściej spotykane wartości napięć znamionowych to 7,2 kV, 12 kV, 17,5 kV, 24 kV i 36 kV. Rozdzielnice SN są przeznaczone do przesyłu i rozdziału energii elektrycznej w sieciach elektroenergetycznych, a także do zasilania i ochrony urządzeń elektrycznych przed skutkami zwarć i przeciążeń. Ich funkcje obejmują:

• Przesył i rozdział energii elektrycznej SN.
• Zasilanie sieci niskiego napięcia (nN) poprzez transformatory SN/nN.
• Bezpośrednie zasilanie maszyn elektrycznych dużej mocy.
• Zasilanie kolejowych linii trakcyjnych.
• Zabezpieczanie obwodów elektrycznych przed zwarciami i przeciążeniami.

Parametry znamionowe rozdzielnic średniego napięcia

Dobór rozdzielnicy SN wymaga uwzględnienia szeregu parametrów znamionowych, które definiują jej możliwości i bezpieczeństwo pracy. Podstawowe parametry, zgodnie z normą PN-EN IEC 62271-200:2022-02, obejmują:

Typy pól rozdzielnic średniego napięcia

Rozdzielnice SN składają się z różnych pól, czyli torów prądowych przeznaczonych do realizacji konkretnych funkcji. Wyróżniamy między innymi następujące typy pól:

• Pola liniowe: Służą do łączenia linii elektroenergetycznych z szynami zbiorczymi rozdzielnicy, umożliwiając wprowadzenie lub wyprowadzenie energii z sieci.
• Pola wyłącznikowe: Wykorzystywane do łączenia i zabezpieczania linii, sieci, transformatorów i innych urządzeń. Zawierają wyłączniki, które umożliwiają załączanie i wyłączanie obwodów oraz zabezpieczanie przed zwarciami i przeciążeniami.
• Pola transformatorowe: Przeznaczone do łączenia uzwojeń transformatora z szynami zbiorczymi rozdzielnicy, umożliwiając zasilanie transformatorów z sieci SN.
• Pola pomiarowe: Wyposażone w odłączniki, zabezpieczenia oraz przekładniki napięciowe (opcjonalnie również prądowe), służą do pomiaru parametrów elektrycznych w obwodach.
• Pola odgromnikowe: Stosowane do ochrony rozdzielnicy i podłączonych urządzeń przed skutkami wyładowań atmosferycznych, poprzez odprowadzanie prądów udarowych do ziemi.

Konfiguracja rozdzielnicy SN jest elastyczna i zależy od potrzeb konkretnej instalacji. Pola mogą być łączone w różne kombinacje, tworząc rozbudowane systemy rozdziału energii.

Rodzaje rozdzielnic SN i przykłady

Rozdzielnice SN można klasyfikować według różnych kryteriów, co pozwala na dopasowanie odpowiedniego typu do specyficznych wymagań aplikacji.

Podział ze względu na rozdział energii:

• Rozdzielnice pierwotnego rozdziału energii: Zasilane bezpośrednio z systemu elektroenergetycznego (np. z transformatora WN/SN w stacjach GPZ). Stosowane w stacjach rozdzielczych wytwarzających, przesyłających i użytkujących energię elektryczną. Przykłady: RELF, RELF 2S, RXD.
• Rozdzielnice wtórnego rozdziału energii: Zasilane z rozdzielnic pierwotnego rozdziału, pracują w sieciach dystrybucyjnych. Przykłady: TPM, Rotoblok, Rotoblok SF, Rotoblok VCB.

Podział ze względu na rodzaj izolacji:

• Rozdzielnice powietrzne (AIS - Air Insulated Switchgear): W tych rozdzielnicach powietrze atmosferyczne pełni funkcję izolacji pomiędzy elementami czynnymi pod napięciem. Są to tradycyjne i powszechnie stosowane rozwiązania.
• Rozdzielnice gazowe (GIS - Gas Insulated Switchgear): W tych rozdzielnicach izolację zapewnia gaz izolacyjny inny niż powietrze, najczęściej heksafluorek siarki (SF₆). Gaz SF₆ charakteryzuje się znacznie lepszymi właściwościami izolacyjnymi niż powietrze, co pozwala na znaczną redukcję wymiarów rozdzielnicy.

Podział ze względu na konstrukcję:

• Rozdzielnice modułowe: Każde pole funkcyjne (zasilanie, sprzęgło, pomiar) umieszczone jest w oddzielnej obudowie. Obudowy te są zestawiane ze sobą, tworząc ciąg rozdzielnicy. Przykłady: RELF, RELF 2S, RXD, Grupa Rotoblok, TPM (rozbudowywalne).
• Rozdzielnice kompaktowe: Wszystkie pola funkcyjne i aparaty są zamknięte w jednej wspólnej obudowie. Najczęściej są to rozdzielnice gazowe typu RMU (Ring Main Unit), gdzie zbiornik z gazem izolacyjnym stanowi obudowę wszystkich łączników. Przykład: TPM.

Podział ze względu na system szyn zbiorczych:

• Rozdzielnice jednosystemowe: Posiadają pojedynczy system szyn zbiorczych. Przykłady: RELF, RXD, Grupa Rotoblok, TPM.
• Rozdzielnice dwusystemowe: Wyposażone w podwójny system szyn zbiorczych, co zwiększa elastyczność i niezawodność zasilania. Przykład: RELF 2S.

Cechy wyróżniające rozdzielnice SN

Współczesne rozdzielnice SN charakteryzują się szeregiem cech, które zapewniają ich bezpieczeństwo, niezawodność i funkcjonalność. Do najważniejszych z nich należą:

• Wysokie bezpieczeństwo obsługi: Rozdzielnice wyposażone są w systemy blokad mechanicznych i elektrycznych, chroniące personel przed porażeniem elektrycznym i nieprawidłową obsługą.
• Wysokie parametry techniczne: Rozdzielnice spełniają rygorystyczne normy, gwarantując wysoką wytrzymałość elektryczną i mechaniczną oraz długotrwałą pracę.
• Elastyczność i modułowość: Modułowa konstrukcja umożliwia łatwą rozbudowę i konfigurację rozdzielnic, dostosowaną do indywidualnych potrzeb.
• Możliwość pracy we wszystkich układach sieci SN: Rozdzielnice mogą być stosowane w różnych konfiguracjach sieci elektroenergetycznych.
• Długi okres eksploatacji: Solidna konstrukcja i wysokiej jakości komponenty zapewniają długi czas eksploatacji, często przekraczający 30 lat.
• Zgodność z normami IEC: Rozdzielnice projektowane i produkowane są zgodnie z międzynarodowymi normami, co gwarantuje ich jakość i bezpieczeństwo.
• Współpraca z systemami SCADA: Rozdzielnice są przystosowane do integracji z systemami zdalnego sterowania i monitoringu (SCADA), umożliwiając automatyzację i optymalizację pracy sieci elektroenergetycznej.

Rozdzielnice budowlane – specyficzny rodzaj rozdzielnic

Oprócz stacjonarnych rozdzielnic SN, istnieje również specyficzna kategoria, jaką są rozdzielnice budowlane (eRBetki). Są to przenośne lub tymczasowe rozdzielnice, przeznaczone do zasilania placów budowy, imprez plenerowych, remontów i innych miejsc, gdzie potrzebne jest tymczasowe źródło energii elektrycznej. Charakteryzują się:

• Wszechstronnością i mobilnością: Rozdzielnice budowlane mogą być łatwo przenoszone i dostosowywane do różnych lokalizacji.
• Wysokim poziomem bezpieczeństwa: Muszą spełniać rygorystyczne normy bezpieczeństwa, aby zapewnić ochronę użytkowników w trudnych warunkach budowlanych.
• Szeroką funkcjonalnością: Oferują różne konfiguracje gniazd, zabezpieczeń i opcji pomiarowych.

Rozdzielnice budowlane występują w różnych wariantach:

• Rozdzielnice standardowe i z licznikiem: Rozdzielnice z licznikiem umożliwiają pomiar zużycia energii elektrycznej.
• Rozdzielnice stacjonarne i mobilne: Stacjonarne rozdzielnice budowlane mogą być większych gabarytów i montowane na stałe (np. z fundamentem), natomiast mobilne są przenośne i łatwe do przemieszczania.
• Różne materiały obudowy: Obudowy mogą być wykonane z tworzyw sztucznych, metali (blacha stalowa, aluminium) lub materiałów termoutwardzalnych, w zależności od wymagań wytrzymałościowych i środowiskowych.

Wyposażenie rozdzielnic budowlanych obejmuje zabezpieczenia nadprądowe, różnicowoprądowe, ograniczniki przepięć, gniazda 230V i 400V, wyłączniki i inne elementy, dostosowane do specyficznych potrzeb placu budowy lub innej tymczasowej instalacji elektrycznej.

Różnice w wyglądzie stacji transformatorowych i rozdzielczych SN/nN

Stacje transformatorowe i stacje rozdzielcze SN/nN różnią się wizualnie, co wynika z ich odmiennych funkcji w sieci elektroenergetycznej.

Stacje transformatorowe, odpowiedzialne za transformację napięcia (np. z WN na SN lub z SN na nN), zazwyczaj są większe i bardziej rozbudowane. Charakterystyczne są dla nich:

• Duże transformatory: Transformatory są kluczowym elementem stacji transformatorowych i zajmują znaczną przestrzeń.
• Przestronne budynki lub ogrodzone obszary: Stacje transformatorowe wymagają więcej miejsca na transformatory, rozdzielnice i aparaturę pomocniczą.
• Osłony transformatorów: Transformatory mogą być osłonięte przed warunkami atmosferycznymi.

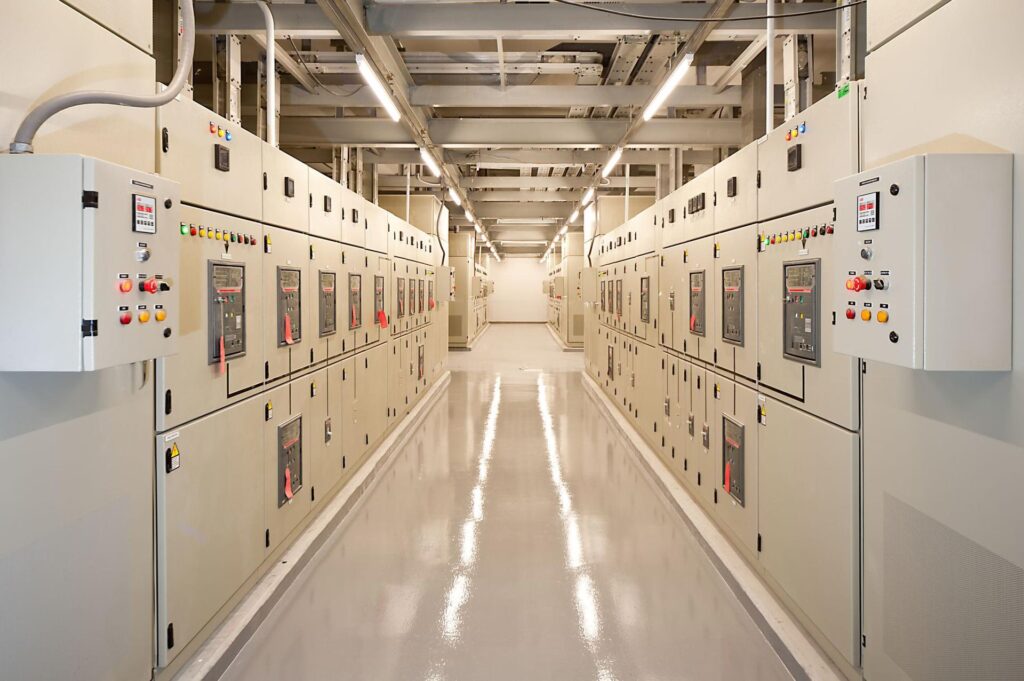

Stacje rozdzielcze, których zadaniem jest rozdział energii elektrycznej bez zmiany napięcia, są zazwyczaj bardziej kompaktowe. Cechują się:

• Mniejszymi, prostszymi obiektami: Stacje rozdzielcze mogą być umieszczane w kontenerach, mniejszych budynkach lub szafach.
• Brak transformatorów: Stacje rozdzielcze nie zawierają transformatorów, co wpływa na ich mniejsze rozmiary.
• Uproszczona konstrukcja: Wyposażenie stacji rozdzielczych obejmuje głównie rozdzielnice z łącznikami i zabezpieczeniami, co sprawia, że są mniej rozbudowane niż stacje transformatorowe.

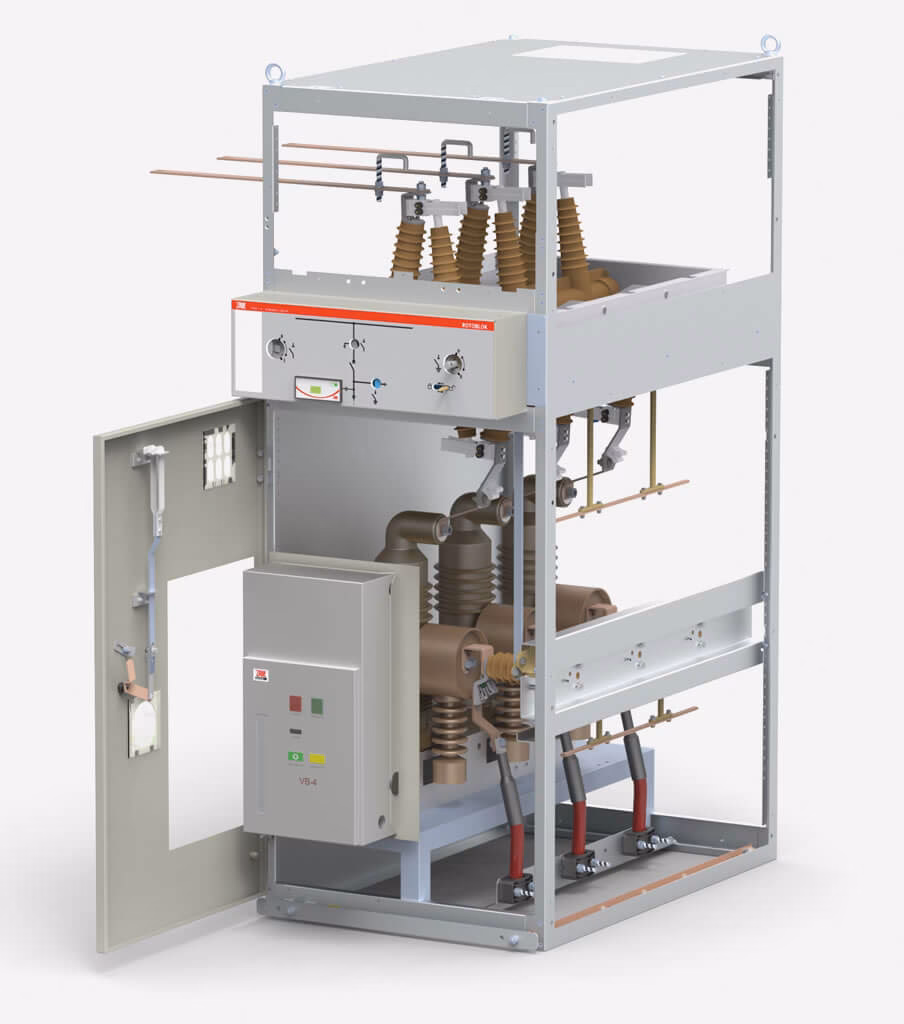

Jakie jest napięcie znamionowe rozdzielnicy SN?

Napięcie znamionowe rozdzielnicy SN, jak wspomniano wcześniej, mieści się w zakresie od 1 kV do 52 kV, zgodnie z normą IEC 62271-200. Najczęściej spotykane wartości to 7,2 kV, 12 kV, 17,5 kV, 24 kV i 36 kV. Wybór odpowiedniego napięcia znamionowego zależy od konkretnych potrzeb sieci elektroenergetycznej i rodzaju zasilanych odbiorników.

Pytania i odpowiedzi (FAQ)

Co to jest rozdzielnica SN?

Rozdzielnica średniego napięcia (SN) to zespół urządzeń elektroenergetycznych przeznaczony do rozdziału energii elektrycznej w zakresie napięć od 1 kV do 52 kV. Służy do przesyłu, rozdziału, zasilania i zabezpieczania obwodów elektrycznych SN.

Jakie są podstawowe parametry rozdzielnic SN?

Podstawowe parametry to napięcie znamionowe (Ur), prąd znamionowy ciągły (Ir), prąd znamionowy krótkotrwały wytrzymywany (Ik), prąd znamionowy szczytowy wytrzymywany (Ip), odporność na łuk wewnętrzny (Ia), klasa IAC, stopień ochrony IP/IK, kategoria ciągłości pracy LSC i klasa przegród PM/PI.

Jakie są typy rozdzielnic SN ze względu na izolację?

Wyróżniamy rozdzielnice powietrzne (AIS), w których izolację stanowi powietrze atmosferyczne, oraz rozdzielnice gazowe (GIS), w których izolację zapewnia gaz izolacyjny, najczęściej SF₆.

Czym różnią się rozdzielnice modułowe od kompaktowych?

Rozdzielnice modułowe składają się z oddzielnych obudów dla każdego pola funkcyjnego, natomiast rozdzielnice kompaktowe mają wszystkie pola i aparaty zamknięte w jednej wspólnej obudowie.

Do czego służą rozdzielnice budowlane?

Rozdzielnice budowlane (eRBetki) to przenośne lub tymczasowe rozdzielnice przeznaczone do zasilania placów budowy, imprez plenerowych i innych miejsc, gdzie potrzebne jest tymczasowe źródło energii elektrycznej.

Podsumowanie

Rozdzielnice średniego napięcia (SN) stanowią nieodzowny element nowoczesnej infrastruktury elektroenergetycznej. Ich różnorodność typów i konfiguracji pozwala na dopasowanie do specyficznych potrzeb różnych aplikacji, od stacji transformatorowych i rozdzielczych, po przemysłowe instalacje elektryczne i tymczasowe zasilanie obiektów budowlanych. Zrozumienie charakterystyki, parametrów i rodzajów rozdzielnic SN jest kluczowe dla projektowania, eksploatacji i utrzymania bezpiecznych i efektywnych sieci elektroenergetycznych, zapewniających niezawodny przesył i rozdział energii elektrycznej.
