Różnice między PT100, PT500 i PT1000

17/10/2018

★★★★★Rating: 4.75 (7399 votes)

W dziedzinie systemów HVAC, precyzyjny pomiar temperatury jest kluczowy dla zapewnienia optymalnej wydajności i komfortu. Czujniki temperatury odgrywają zasadniczą rolę w monitorowaniu i regulacji temperatury w różnych komponentach systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Wśród szerokiej gamy dostępnych czujników, rezystancyjne czujniki temperatury (RTD), a w szczególności typy PT100, PT500 i PT1000, są powszechnie stosowane ze względu na ich dokładność, stabilność i niezawodność.

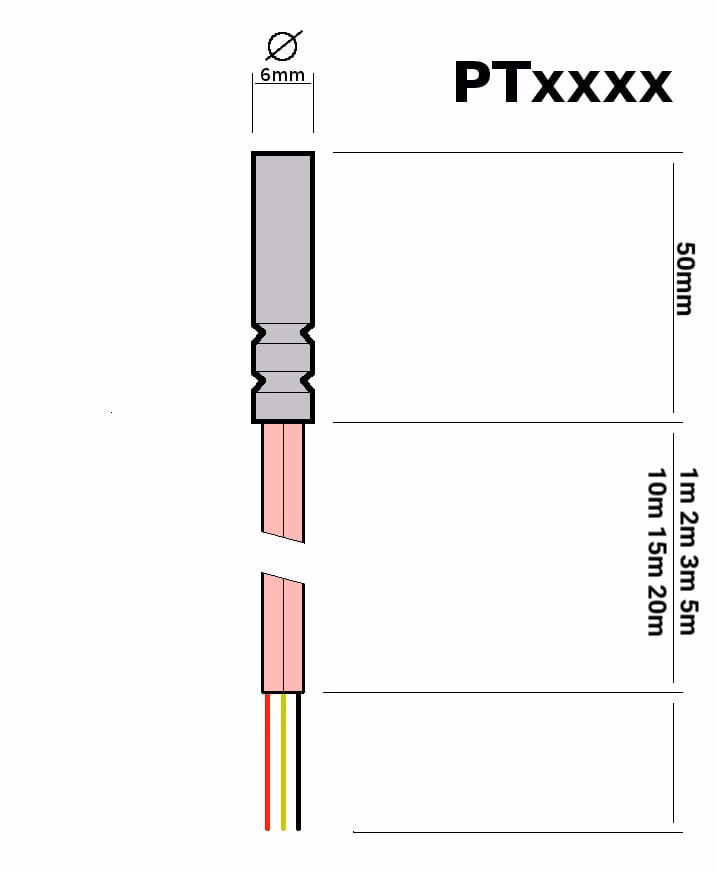

Jaka jest różnica między pt100 i pt500?
PT100 ma rezystancję 100 Ohm, PT500 500 Ohm , a PT1000 1000 Ohm, co daje różne czułości i zakresy zastosowań. Wszystkie są wykonane z platyny o wysokiej czystości i gwarantują doskonałą długoterminową stabilność i precyzyjne wyniki pomiarów nawet w trudnych warunkach.
Spis treści

Czym są czujniki RTD?

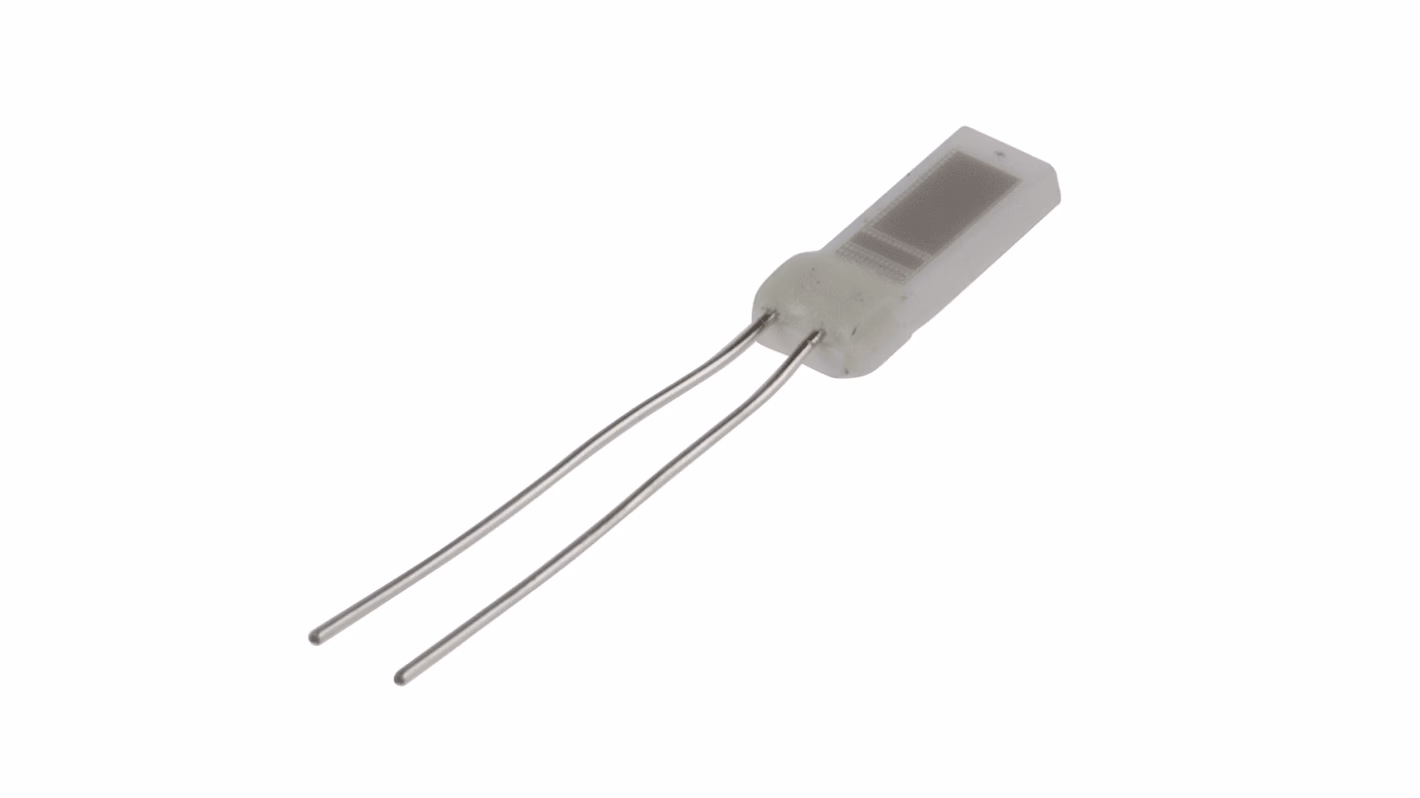

Rezystancyjne czujniki temperatury (RTD), znane również jako termometry rezystancyjne, to czujniki temperatury, które wykorzystują zasadę zmiany rezystancji elektrycznej materiału wraz ze zmianą temperatury. W przypadku czujników PT, elementem pomiarowym jest platyna, metal o bardzo stabilnych właściwościach rezystancyjnych w szerokim zakresie temperatur. PT100, PT500 i PT1000 różnią się wartością rezystancji nominalnej w temperaturze 0°C, odpowiednio 100 omów, 500 omów i 1000 omów.

Co to jest RTD?
Czujniki temperatury rezystancyjne (Resistance Temperature Detectors “RTD”) typu Pt100, Pt500 i Pt1000 to czujniki do pomiaru temperatury: cieczy, gazów, elementów maszyn i urządzeń.

Oprócz czujników platynowych, istnieją również inne typy rezystancyjnych czujników temperatury, takie jak czujniki niklowe (Ni100, Ni1000) oraz termistory (NTC i PTC). Termistory NTC (o ujemnym współczynniku temperaturowym) charakteryzują się spadkiem rezystancji wraz ze wzrostem temperatury, natomiast termistory PTC (o dodatnim współczynniku temperaturowym) wykazują wzrost rezystancji wraz ze wzrostem temperatury. Jednak czujniki PT100, PT500 i PT1000 pozostają standardem w wielu zastosowaniach przemysłowych i HVAC ze względu na ich liniową charakterystykę i wysoką dokładność.

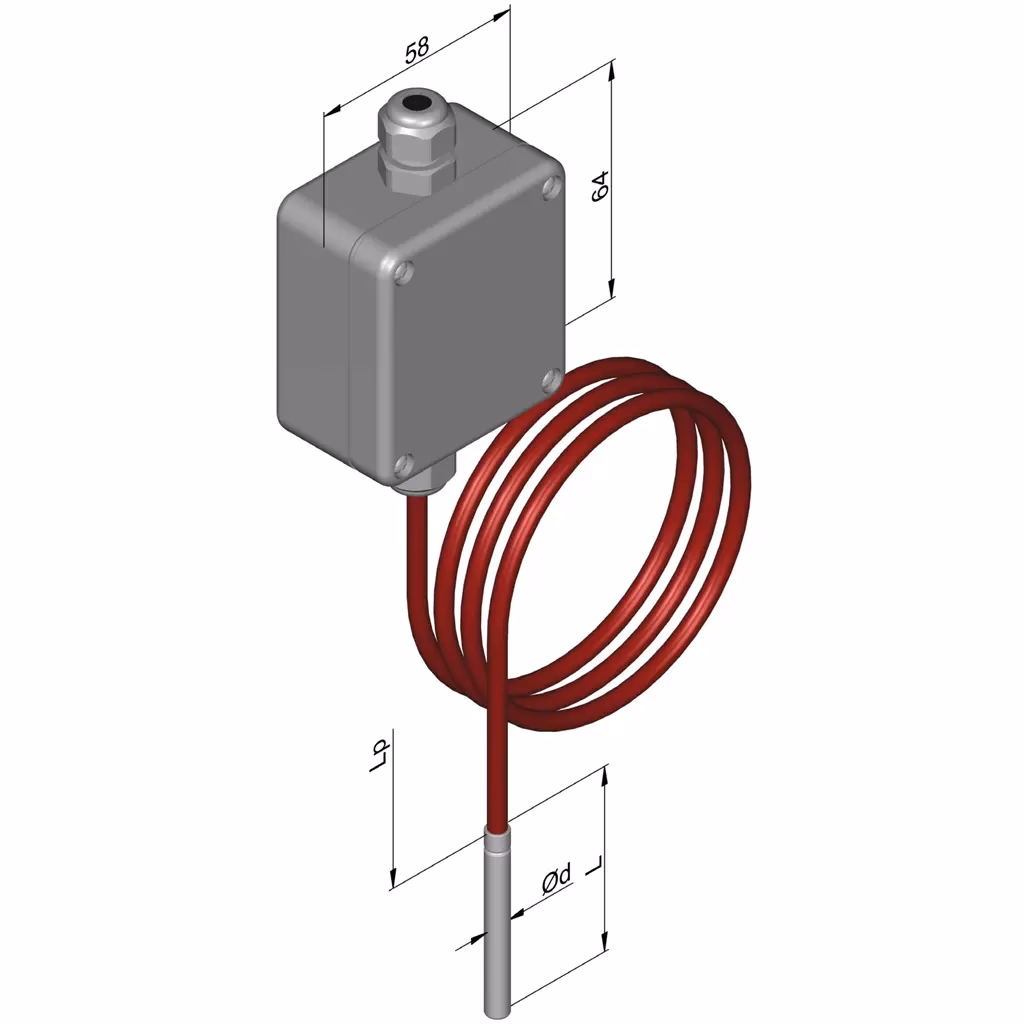

Czy czujnik temperatury może mieć wpływ na działanie klimatyzacji?
Wpływ na chłodzenie domu Na przykład, zły czujnik może sprawić, że klimatyzator będzie miał krótki cykl, przez co będzie włączał się i wyłączał zbyt często . Powoduje to nierównomierne chłodzenie i gorące punkty w domu. Utrudnia to utrzymanie komfortowej i stałej temperatury.

Kluczowe różnice między PT100, PT500 i PT1000

Podstawowa różnica między PT100, PT500 i PT1000 sprowadza się do ich rezystancji nominalnej w 0°C. Ta różnica w rezystancji ma kilka istotnych konsekwencji, które wpływają na ich zastosowanie i wydajność:

  • Rezystancja nominalna:PT100 ma rezystancję 100 omów w 0°C, PT500 ma 500 omów, a PT1000 ma 1000 omów.
  • Czułość: Czujniki o wyższej rezystancji nominalnej, takie jak PT1000, wykazują większą zmianę rezystancji na stopień Celsjusza w porównaniu do PT100. Oznacza to, że PT1000 jest bardziej czuły na zmiany temperatury.
  • Prąd pomiarowy: Ze względu na wyższą rezystancję, PT500 i PT1000 wymagają mniejszego prądu pomiarowego w porównaniu do PT100. Niższy prąd pomiarowy skutkuje mniejszym samonagrzewaniem czujnika, co przekłada się na dokładniejsze pomiary.
  • Wpływ rezystancji przewodów: W systemach 2-przewodowych, rezystancja przewodów podłączeniowych dodaje się do rezystancji czujnika, powodując błąd pomiarowy. W przypadku PT500 i PT1000, które mają wyższą rezystancję nominalną, względny wpływ rezystancji przewodów jest mniejszy, co czyni je bardziej odpowiednimi do zastosowań 2-przewodowych, zwłaszcza na większe odległości.

Aby lepiej zobrazować różnice, poniższa tabela porównuje kluczowe cechy PT100, PT500 i PT1000:

CechaPT100PT500PT1000
Rezystancja nominalna (0°C)100 omów500 omów1000 omów
CzułośćNiskaŚredniaWysoka
Prąd pomiarowyWyższyŚredniNiższy
Wpływ rezystancji przewodów (2-przewodowe)WyższyŚredniNiższy
Zalecane połączenie3- lub 4-przewodowe (dla wysokiej dokładności)2-przewodowe2-przewodowe
Zakres temperatur-200°C do +600°C (w zależności od klasy)-200°C do +600°C (w zależności od klasy)-200°C do +600°C (w zależności od klasy)

Zalety czujników PT100

PT100, będący najbardziej rozpowszechnionym typem rezystancyjnego czujnika temperatury, oferuje kilka zalet:

  • Szeroka kompatybilność:PT100 jest kompatybilny z szeroką gamą urządzeń pomiarowych, regulatorów i rejestratorów temperatury dostępnych na rynku.
  • Dostępność w dwóch wersjach: Czujniki PT100 są dostępne w wersjach cienkowarstwowych i drutowych, co pozwala na dopasowanie do różnych wymagań dotyczących zakresu temperatury i prądu pomiarowego.
  • Dokładność: Przy zastosowaniu połączenia 3- lub 4-przewodowego, PT100 może zapewnić bardzo dokładne pomiary temperatury.

Zalety czujników PT500 i PT1000

PT500 i PT1000, dzięki wyższej rezystancji nominalnej, oferują specyficzne korzyści w pewnych zastosowaniach:

  • Niższy koszt instalacji: Możliwość stosowania połączenia 2-przewodowego z PT500 i PT1000 obniża koszty okablowania, zwłaszcza w przypadku rozległych instalacji.
  • Mniejszy wpływ rezystancji przewodów: Wyższa rezystancja nominalna sprawia, że wpływ rezystancji przewodów na dokładność pomiaru jest minimalny, co jest korzystne przy większych odległościach między czujnikiem a urządzeniem pomiarowym.
  • Energooszczędność: Niższy prąd pomiarowy PT500 i PT1000 sprawia, że są one bardziej energooszczędne, co jest istotne w systemach zasilanych bateryjnie.
  • Mniejsze samonagrzewanie: Niższy prąd pomiarowy minimalizuje efekt samonagrzewania czujnika, co poprawia dokładność pomiarów.

Klasy dokładności czujników PT100, PT500 i PT1000

Dokładność rezystancyjnych czujników temperatury jest określona przez klasy dokładności zgodnie z normą PN-EN 60751:2009. Norma ta wyróżnia trzy główne klasy dokładności: AA, A i B. Klasa AA jest najbardziej dokładna, klasa B jest podstawową klasą dokładności dla czujników przemysłowych, a klasa A oferuje dokładność pośrednią. Poniższa tabela przedstawia dopuszczalne odchyłki dla poszczególnych klas dokładności:

Klasa dokładnościZakres stosowania rezystorów drutowychZakres stosowania rezystorów cienkowarstwowychDopuszczalne odchyłki
AA (dawniej 1/3 DIN)-50…250°C0…150°CT = ( 0.10 + 0.0017 * | t | )°C
A (1/2 DIN)-100…450°C-30…300°CT = ( 0.15 + 0.002 * | t | )°C
B (DIN)-196…600°C-50…500°CT = ( 0.3 + 0.005 * | t | )°C

Poniższa tabela przedstawia dopuszczalne odchyłki (błędy pomiarowe) dla poszczególnych klas w konkretnych temperaturach:

Temperatura [°C]Klasa AA [°C]Klasa A [°C]Klasa B [°C]
-196——±1,28
-100—±0,35±0,80
-50±0,185±0,25±0,55
0±0,10±0,15±0,30
100±0,27±0,35±0,80
200±0,44±0,55±1,30
250±0,525±0,65±1,55
300—±0,75±1,80
350—±0,85±2,05
400—±0,95±2,30
450—±1,05±2,55
500——±2,8
600——±3,30

Metody połączenia czujników PT100, PT500 i PT1000

Sposób podłączenia rezystancyjnych czujników temperatury ma istotny wpływ na dokładność pomiaru. Dostępne są trzy główne metody połączenia:

  • Połączenie 2-przewodowe: Najprostsze i najtańsze połączenie, stosowane głównie z PT500 i PT1000, gdzie wpływ rezystancji przewodów jest minimalny. W przypadku PT100, połączenie 2-przewodowe wprowadza błąd pomiarowy, szczególnie przy większych odległościach.
  • Połączenie 3-przewodowe: Stosowane głównie z PT100, kompensuje rezystancję przewodów, zapewniając dokładniejsze pomiary niż połączenie 2-przewodowe. Wymaga jednak kompatybilnego urządzenia pomiarowego.
  • Połączenie 4-przewodowe: Najdokładniejsze połączenie, całkowicie eliminujące wpływ rezystancji przewodów. Stosowane w laboratoriach i aplikacjach wymagających najwyższej precyzji pomiaru. Rzadziej stosowane w typowych systemach HVAC ze względu na wyższy koszt i złożoność.

Dla PT500 i PT1000, ze względu na ich wyższą rezystancję nominalną, połączenie 2-przewodowe jest zazwyczaj wystarczające i ekonomiczne. PT100 często korzysta z połączenia 3-przewodowego, aby zminimalizować błędy rezystancji przewodów, szczególnie w aplikacjach przemysłowych. Połączenie 4-przewodowe jest zarezerwowane dla najbardziej wymagających aplikacji pomiarowych.

Co się stanie, jeśli czujnik temperatury powietrza będzie uszkodzony?
Otwarty lub zwarty czujnik temperatury powietrza dolotowego zazwyczaj skutkuje skrajnymi wartościami napięcia wyjściowego i tworzy stan zbyt bogatej lub zbyt ubogiej mieszanki, co może skutkować utratą mocy i ewentualnym zarejestrowaniem kodu błędu .

Wybór odpowiedniego czujnika PT: PT100, PT500 czy PT1000?

Wybór między PT100, PT500 i PT1000 zależy od specyficznych wymagań aplikacji HVAC. Poniżej przedstawiono kilka wskazówek:

  • Dokładność: Jeśli wymagana jest najwyższa dokładność pomiaru, szczególnie w przypadku PT100, zaleca się stosowanie połączenia 3- lub 4-przewodowego. Dla większości aplikacji HVAC, klasa dokładności B jest wystarczająca.
  • Odległość: Przy większych odległościach między czujnikiem a urządzeniem pomiarowym, PT500 i PT1000 są bardziej korzystne ze względu na mniejszy wpływ rezystancji przewodów w połączeniu 2-przewodowym.
  • Koszty:PT100 jest zazwyczaj najbardziej ekonomiczny w zakupie samego czujnika, ale w przypadku długich instalacji, oszczędności na okablowaniu połączenia 2-przewodowego z PT500 lub PT1000 mogą przewyższyć różnicę w cenie czujnika.
  • Zużycie energii: W systemach zasilanych bateryjnie, PT500 i PT1000, ze względu na niższe zużycie energii, mogą przedłużyć żywotność baterii.

Najczęściej zadawane pytania (FAQ)

Jaka jest podstawowa różnica między PT100 a PT1000?
Podstawowa różnica to rezystancja nominalna w 0°C. PT100 ma 100 omów, a PT1000 ma 1000 omów.
Czy PT1000 jest bardziej dokładny niż PT100?
Niekoniecznie. Dokładność zależy od klasy dokładności (AA, A, B) i metody połączenia. PT100 z połączeniem 4-przewodowym może być bardzo dokładny. PT1000 oferuje korzyści w zakresie mniejszego wpływu rezystancji przewodów i energooszczędności.
Kiedy powinienem wybrać PT500 zamiast PT100?
PT500 jest dobrym wyborem, gdy koszty okablowania są istotne, a instalacja jest rozległa. Jest również korzystny w systemach zasilanych bateryjnie i w aplikacjach, gdzie mniejsze samonagrzewanie jest pożądane.
Jakie połączenie jest najlepsze dla PT100 w systemach HVAC?
Połączenie 3-przewodowe jest zazwyczaj najlepszym kompromisem między dokładnością a kosztami dla PT100 w systemach HVAC. Wymaga kompatybilnego urządzenia pomiarowego, ale zapewnia kompensację rezystancji przewodów.
Czy mogę użyć PT1000 zamiast PT100?
Tak, w wielu przypadkach można zastąpić PT100 czujnikiem PT1000, ale należy upewnić się, że urządzenie pomiarowe jest kompatybilne z rezystancjąPT1000.

Podsumowując, wybór między PT100, PT500 i PT1000 wymaga rozważenia specyficznych wymagań aplikacji HVAC, takich jak wymagana dokładność, odległość, koszty i zużycie energii. Zrozumienie różnic między tymi typami czujników pozwoli na dokonanie optymalnego wyboru i zapewnienie efektywnego i precyzyjnego pomiaru temperatury w systemach HVAC.
