Przepustnice wentylacyjne: Klucz do efektywnej wentylacji

W dzisiejszych czasach, kiedy szczelność budynków jest coraz większa, a wymagania dotyczące jakości powietrza w pomieszczeniach stale rosną, systemy wentylacyjne odgrywają kluczową rolę. Jednym z fundamentalnych komponentów tych systemów są przepustnice wentylacyjne. Te niepozorne elementy, często niedoceniane, mają ogromny wpływ na efektywność i prawidłowe działanie całej instalacji. Zrozumienie ich funkcji i rodzajów jest niezbędne dla każdego, kto chce cieszyć się komfortowym i zdrowym środowiskiem w swoim domu lub miejscu pracy.

Czym są przepustnice wentylacyjne i dlaczego są tak ważne?

Przepustnice wentylacyjne to elementy regulacyjne w systemach wentylacyjnych, których głównym zadaniem jest kontrola przepływu powietrza. Wyobraźmy sobie system wentylacyjny jako sieć dróg, a przepustnice jako skrzyżowania i bramy, które kierują ruchem powietrza. Dzięki nim możemy precyzyjnie zarządzać ilością powietrza dostarczanego i usuwanego z pomieszczeń, co jest kluczowe dla utrzymania odpowiedniego bilansu powietrza. Prawidłowy bilans powietrza to nic innego jak zrównoważenie strumienia powietrza nawiewanego i wywiewanego, co zapobiega powstawaniu nadciśnienia lub podciśnienia w budynku. Te niekontrolowane różnice ciśnień mogą prowadzić do problemów z komfortem, a nawet bezpieczeństwem użytkowania budynku.

Zgodnie z polskimi przepisami budowlanymi, a konkretnie Rozdziałem 6. Ustawy dotyczącej warunków technicznych budynków, instalacje wentylacji mechanicznej i klimatyzacji muszą być wyposażone w przepustnice. To wymóg prawny, który podkreśla istotę tych elementów w zapewnieniu prawidłowego działania systemów HVAC. Przepisy te nakładają obowiązek stosowania przepustnic umożliwiających regulację systemu oraz odcięcie dopływu powietrza zewnętrznego i wypływu powietrza wewnętrznego. Wyjątkiem są jedynie instalacje mechaniczne wywiewne, tymczasowo wykorzystywane jako wentylacja grawitacyjna.

Zastosowania przepustnic wentylacyjnych – gdzie i dlaczego ich potrzebujemy?

Przepustnice wentylacyjne znajdują szerokie zastosowanie w różnorodnych systemach wentylacyjnych, zarówno w budynkach mieszkalnych, jak i komercyjnych czy przemysłowych. Ich głównym celem jest regulacja przepływu powietrza w celu:

• Utrzymania bilansu powietrza: Jak już wspomniano, przepustnice pozwalają na zrównoważenie ilości powietrza nawiewanego i wywiewanego, co jest kluczowe dla komfortu i efektywności wentylacji.
• Strefowej regulacji wentylacji: W większych obiektach, takich jak biurowce czy hale produkcyjne, potrzeby wentylacyjne mogą różnić się w poszczególnych strefach. Przepustnice umożliwiają dostosowanie intensywności wentylacji do konkretnych wymagań danej strefy, np. zwiększenie wentylacji w pomieszczeniach o większym obciążeniu cieplnym lub zanieczyszczeniach.
• Odcinania przepływu powietrza: W sytuacjach awaryjnych, np. w przypadku pożaru, przepustnice odcinające mogą zablokować przepływ powietrza w kanałach wentylacyjnych, zapobiegając rozprzestrzenianiu się ognia i dymu.
• Redukcji hałasu: Niektóre typy przepustnic, np. przepustnice regulacyjne z tłumikami, mogą przyczyniać się do redukcji hałasu generowanego przez system wentylacyjny.
• Optymalizacji zużycia energii: Poprzez precyzyjną regulację przepływu powietrza, przepustnice pomagają zoptymalizować pracę wentylatorów i innych urządzeń wentylacyjnych, co przekłada się na mniejsze zużycie energii.

Rodzaje przepustnic wentylacyjnych – poznaj podstawowy podział

Przepustnice wentylacyjne można klasyfikować na różne sposoby, biorąc pod uwagę ich konstrukcję, funkcję czy sposób sterowania. Podstawowy podział wyróżnia dwa główne typy:

Przepustnice odcinające

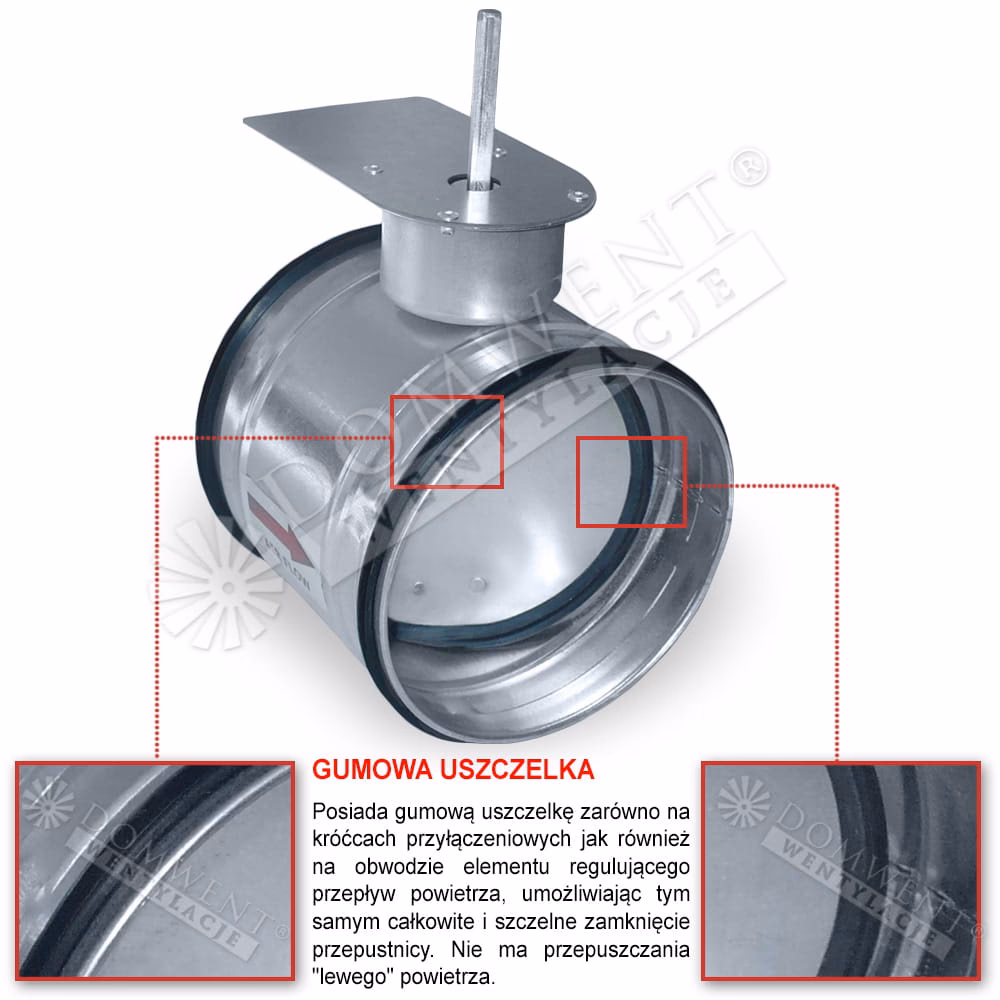

Przepustnice odcinające, zwane również zamykającymi, charakteryzują się konstrukcją umożliwiającą całkowite zablokowanie przepływu powietrza w kanale wentylacyjnym. Są wyposażone w specjalne uszczelnienia piór, które zapewniają szczelność po zamknięciu. Przepustnice odcinające stosuje się przede wszystkim w miejscach, gdzie konieczne jest całkowite odcięcie dopływu powietrza, np. w:

• Systemach przeciwpożarowych, gdzie odcinają przepływ powietrza w strefach pożarowych.
• Instalacjach wentylacji komfortu, gdzie umożliwiają odcięcie dopływu powietrza zewnętrznego w okresach nieużytkowania pomieszczeń.
• Strefach serwisowych, gdzie konieczne jest odizolowanie fragmentu instalacji na czas konserwacji lub napraw.

Przepustnice regulacyjne

Przepustnice regulacyjne służą, jak sama nazwa wskazuje, do regulacji strumienia powietrza. W przeciwieństwie do przepustnic odcinających, nie posiadają uszczelek, przez co nawet po całkowitym „zamknięciu” przepływ powietrza nie jest całkowicie zablokowany, a jedynie ograniczony. Ich zadaniem jest płynne sterowanie ilością przepływającego powietrza. Przepustnice regulacyjne są powszechnie stosowane w:

• Systemach wentylacji ogólnej, gdzie regulują przepływ powietrza w poszczególnych gałęziach instalacji.
• Instalacjach klimatyzacji, gdzie współpracują z regulatorami temperatury, dostosowując przepływ powietrza do aktualnych potrzeb chłodniczych lub grzewczych.
• Systemach wentylacji o zmiennym przepływie powietrza (VAV), gdzie automatycznie dostosowują przepływ powietrza w zależności od aktualnego zapotrzebowania.

Podział ze względu na konstrukcję łopatek

Kolejnym kryterium podziału przepustnic jest liczba łopatek, czyli ruchomych paneli osadzonych w ramie przepustnicy. W tym kontekście wyróżniamy:

Przepustnice jednopłaszczyznowe

Przepustnice jednopłaszczyznowe posiadają tylko jedną łopatkę, najczęściej wykonaną z pojedynczego arkusza blachy. Ich zaletą jest duża powierzchnia efektywna nawet przy pełnym otwarciu oraz mniejsze opory sterowania. Są prostsze w budowie i zazwyczaj tańsze. Jednak ich ograniczony wymiar (maksymalnie do 500 mm) sprawia, że nie są odpowiednie do większych kanałów wentylacyjnych.

Przepustnice wielopłaszczyznowe

Przepustnice wielopłaszczyznowe wyposażone są w zestaw kilku łopatek. Ruch obrotowy jest napędzany zazwyczaj tylko na jedną łopatkę, a na pozostałe pióra przenoszony jest za pomocą systemu kół zębatych lub dźwigni. Pozwalają na budowę przepustnic o większych wymiarach, przez co znajdują zastosowanie w większych instalacjach wentylacyjnych. Są bardziej skomplikowane konstrukcyjnie i zazwyczaj droższe od przepustnic jednopłaszczyznowych.

Materiały wykonania i kształty przepustnic

Przepustnice wentylacyjne produkowane są z różnych materiałów, najczęściej z:

• Blachy ocynkowanej: Popularny materiał ze względu na dobry stosunek ceny do trwałości i odporności na korozję.
• Blachy nierdzewnej: Stosowana w środowiskach o podwyższonej wilgotności lub agresywnym chemicznie, gdzie wymagana jest wysoka odporność na korozję.
• Aluminium: Lekki materiał, stosowany w aplikacjach, gdzie waga ma znaczenie.

Ze względu na kształt kanałów wentylacyjnych, przepustnice występują w różnych kształtach:

• Okrągłe: Do kanałów okrągłych.
• Prostokątne: Do kanałów prostokątnych.
• Kątowe: Specjalne przepustnice do montażu w narożnikach kanałów.
• Soczewkowe: Charakteryzują się specjalnym kształtem łopatek, który zapewnia lepszą charakterystykę przepływu i mniejsze opory.

Przepustnica a siłownik – jakie są różnice?

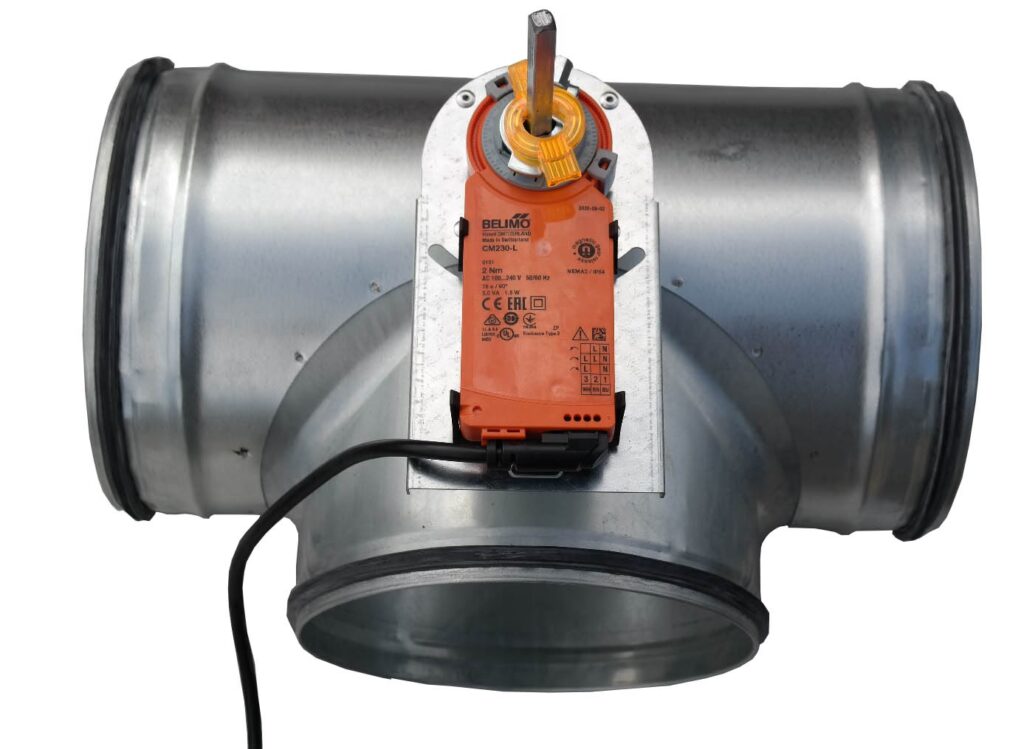

Często w kontekście przepustnic wentylacyjnych pojawia się termin siłownik. Warto zrozumieć, że przepustnica i siłownik to dwa różne, choć ściśle powiązane elementy. Przepustnica, jak już wiemy, jest elementem regulacyjnym, który fizycznie blokuje lub reguluje przepływ powietrza. Natomiast siłownik jest urządzeniem, które napędza przepustnicę, czyli odpowiada za jej otwieranie i zamykanie. Siłownik dostarcza niezbędnej siły, aby poruszyć łopatkami przepustnicy i ustawić je w żądanej pozycji.

Sterowanie siłownikiem może odbywać się ręcznie, za pomocą dźwigni lub pokrętła, lub automatycznie, przy użyciu sterowników elektronicznych i czujników. W systemach automatycznej regulacji wentylacji, siłowniki są sterowane sygnałami z centralnego systemu zarządzania budynkiem (BMS) lub lokalnych regulatorów, co pozwala na precyzyjne i dynamiczne dostosowanie przepływu powietrza do zmieniających się warunków.

FAQ – Najczęściej zadawane pytania o przepustnice wentylacyjne

Czy mogę samodzielnie zamontować przepustnicę wentylacyjną?

Montaż przepustnicy wentylacyjnej, szczególnie w istniejącej instalacji, wymaga pewnej wiedzy i doświadczenia z zakresu wentylacji. Nieprawidłowy montaż może prowadzić do problemów z działaniem systemu, nieszczelności, a nawet uszkodzenia przepustnicy. Dlatego, jeśli nie masz doświadczenia, zaleca się skorzystanie z usług profesjonalnego instalatora wentylacji.

Jak często należy serwisować przepustnice wentylacyjne?

Częstotliwość serwisu przepustnic wentylacyjnych zależy od warunków pracy systemu i rodzaju przepustnic. W większości przypadków przegląd i konserwacja przepustnic powinny być wykonywane przynajmniej raz w roku, w ramach regularnego serwisu całego systemu wentylacyjnego. Podczas serwisu należy sprawdzić stan techniczny przepustnic, ich szczelność, poprawność działania mechanizmów sterujących oraz oczyścić je z ewentualnych zanieczyszczeń.

Jak wybrać odpowiednią przepustnicę do mojego systemu wentylacyjnego?

Wybór odpowiedniej przepustnicy wentylacyjnej zależy od wielu czynników, m.in. od:

• Rodzaju systemu wentylacyjnego: Inne przepustnice stosuje się w wentylacji ogólnej, inne w systemach przeciwpożarowych.
• Wymiarów kanałów wentylacyjnych: Przepustnica musi być dopasowana do średnicy lub przekroju kanału.
• Funkcji przepustnicy: Czy ma to być przepustnica odcinająca czy regulacyjna?
• Sposobu sterowania: Ręczne czy automatyczne?
• Warunków pracy: Temperatura, wilgotność, skład chemiczny powietrza.

Najlepiej skonsultować się z projektantem lub instalatorem wentylacji, który pomoże dobrać odpowiednią przepustnicę do konkretnych potrzeb i warunków.

Czy przepustnica wentylacyjna wpływa na koszty eksploatacji systemu?

Prawidłowo dobrane i działające przepustnice wentylacyjne mogą przyczynić się do obniżenia kosztów eksploatacji systemu wentylacyjnego. Poprzez precyzyjną regulację przepływu powietrza, pomagają zoptymalizować pracę wentylatorów i innych urządzeń, co przekłada się na mniejsze zużycie energii. Ponadto, strefowa regulacja wentylacji, umożliwiana przez przepustnice, pozwala na dostosowanie intensywności wentylacji do rzeczywistych potrzeb, unikając przewentylowania pomieszczeń i niepotrzebnych strat energii.

Podsumowanie – przepustnice wentylacyjne to kluczowy element efektywnej wentylacji

Przepustnice wentylacyjne są nieodzownym elementem nowoczesnych systemów wentylacyjnych. Ich rola w regulacji przepływu powietrza, utrzymaniu bilansu powietrza, strefowej regulacji wentylacji oraz bezpieczeństwie jest nie do przecenienia. Zrozumienie rodzajów, zastosowań i zasad działania przepustnic pozwala na świadomy wybór i eksploatację systemów wentylacyjnych, co przekłada się na komfort, zdrowie i oszczędność energii. Pamiętajmy, że inwestycja w dobrej jakości przepustnice i ich prawidłowy montaż to inwestycja w lepszą jakość powietrza i efektywniejszą wentylację w naszych domach i miejscach pracy.
