Przepustnica w Samochodzie i Klimatyzacji: Klucz do Sprawnego Działania

Przepustnica, choć może brzmieć tajemniczo, jest kluczowym elementem zarówno w systemach klimatyzacji, wentylacji i ogrzewania (HVAC), jak i w silnikach spalinowych samochodów. Choć pełni różne funkcje w tych dwóch kontekstach, jej zadaniem jest regulacja przepływu – powietrza w systemach HVAC i mieszanki powietrzno-paliwowej w silnikach. W tym artykule przyjrzymy się bliżej obu typom przepustnic, ich działaniu, objawom awarii i kosztom ewentualnej wymiany.

Przepustnica w Samochodzie: Serce Układu Dolotowego

Co to jest przepustnica samochodowa i jak działa?

W kontekście motoryzacji, przepustnica, zwana również przepustnicą dolotową, to element układu dolotowego silnika spalinowego. Najprościej mówiąc, jest to rodzaj zaworu, który reguluje ilość powietrza dostarczanego do silnika. Wyobraźmy sobie, że silnik to płuca samochodu – przepustnica działa jak krtań, kontrolując wdech powietrza.

Przepustnica samochodowa zazwyczaj składa się z:

• Korpusu: Metalowej obudowy, która stanowi ramę przepustnicy i jest montowana w kanale dolotowym.
• Klapki: Metalowej płytki (często ze stali), umieszczonej wewnątrz korpusu na osi. To właśnie klapka fizycznie reguluje przepływ powietrza.
• Obudowy z tworzywa: Elementy pomocnicze, często wykonane z tworzywa, chroniące mechanizmy i czujniki.

Do niedawna, w starszych samochodach, klapka przepustnicy była połączona bezpośrednio z pedałem gazu za pomocą linki mechanicznej. Wciśnięcie pedału gazu powodowało pociągnięcie linki, otwarcie klapki i zwiększenie dopływu powietrza do silnika. Współczesne samochody wykorzystują bardziej zaawansowane rozwiązania.

Obecnie, w większości nowoczesnych pojazdów, stosuje się elektroniczną przepustnicę. W tym systemie pedał gazu nie jest bezpośrednio połączony z przepustnicą. Zamiast tego, ruch pedału gazu jest rejestrowany przez potencjometr (czujnik położenia pedału). Sygnał z potencjometru trafia do sterownika silnika (ECU), który na podstawie wielu czynników (w tym położenia pedału gazu) steruje silnikiem elektrycznym. Silnik elektryczny precyzyjnie otwiera i zamyka klapkę przepustnicy, regulując dopływ powietrza.

Jak działa przepustnica w praktyce?

• Pedał gazu wciśnięty: Klapka przepustnicy otwiera się szerzej, do silnika dostaje się więcej powietrza. Sterownik silnika zwiększa również dawkę paliwa. Więcej powietrza i paliwa oznacza większą moc i przyspieszenie samochodu.
• Pedał gazu zwolniony: Klapka przepustnicy przymyka się, ograniczając dopływ powietrza. Dawka paliwa jest zmniejszana. Samochód zwalnia lub utrzymuje stałą prędkość.
• Bieg jałowy (pedał gazu nie wciśnięty): Klapka przepustnicy nie jest całkowicie zamknięta. Silnik krokowy, sterowany przez komputer, utrzymuje klapkę w lekko otwartej pozycji, aby zapewnić minimalny dopływ powietrza niezbędny do pracy silnika na biegu jałowym i zapobiec jego zgaśnięciu. Czujniki ciśnienia w kolektorze ssącym, temperatury płynu chłodzącego i położenia wałka korbowego pomagają sterownikowi w precyzyjnym dostosowaniu otwarcia przepustnicy na biegu jałowym.

Czujnik położenia przepustnicy (TPS) jest kluczowym elementem systemu. Monitoruje on kąt otwarcia klapki i przekazuje te informacje do sterownika silnika. Dzięki temu sterownik dokładnie wie, ile powietrza dostaje się do silnika i może odpowiednio dobrać ilość wtryskiwanego paliwa, zapewniając optymalną mieszankę paliwowo-powietrzną.

Objawy uszkodzonej przepustnicy samochodowej

Awaria przepustnicy, szczególnie w nowoczesnych samochodach z elektronicznym sterowaniem, może powodować szereg problemów. Rozpoznanie objawów uszkodzonej przepustnicy jest kluczowe dla szybkiej diagnozy i naprawy. Do najczęstszych symptomów należą:

• Problemy z biegiem jałowym: Silnik może pracować nierówno na biegu jałowym, obroty mogą falować, a nawet spadać zbyt nisko, powodując gaśnięcie silnika. Może to być spowodowane zacinającą się klapką przepustnicy lub nieprawidłowym działaniem silnika krokowego.
• Spadek mocy i słaba reakcja na pedał gazu: Uszkodzona przepustnica może nie otwierać się prawidłowo, ograniczając dopływ powietrza do silnika. Skutkiem tego jest odczuwalny spadek mocy, opóźniona reakcja na wciśnięcie pedału gazu i problemy z przyspieszaniem.
• Szarpnięcia podczas przyspieszania: Nierównomierne otwieranie się klapki przepustnicy może powodować szarpnięcia i przerywanie podczas przyspieszania, szczególnie przy niskich prędkościach obrotowych.
• Świecąca kontrolka „Check Engine”: W wielu przypadkach uszkodzenie przepustnicy powoduje zapalenie się kontrolki „Check Engine” na desce rozdzielczej. Sterownik silnika, wykrywając nieprawidłowości w pracy przepustnicy (np. nieprawidłowe odczyty z czujnika TPS), rejestruje błąd i informuje o tym kierowcę.
• Podwyższone spalanie paliwa: Nieprawidłowo działająca przepustnica może zaburzać skład mieszanki paliwowo-powietrznej, co w niektórych przypadkach może prowadzić do zwiększonego zużycia paliwa.
• Przejście silnika w tryb awaryjny: W skrajnych przypadkach, gdy uszkodzenie przepustnicy jest poważne, sterownik silnika może przełączyć silnik w tryb awaryjny. W trybie awaryjnym moc silnika jest znacznie ograniczona, a prędkość maksymalna obniżona, aby chronić silnik przed dalszym uszkodzeniem.

W przypadku wystąpienia któregokolwiek z tych objawów, zaleca się jak najszybsze udanie się do warsztatu samochodowego w celu diagnostyki i naprawy. Ignorowanie problemów z przepustnicą może prowadzić do poważniejszych awarii silnika i kosztownych napraw.

Koszt wymiany przepustnicy samochodowej

Koszt wymiany przepustnicy samochodowej jest zróżnicowany i zależy od kilku czynników, takich jak:

• Marka i model samochodu: Ceny części zamiennych różnią się w zależności od marki i modelu pojazdu. Przepustnice do samochodów popularnych marek zazwyczaj są tańsze niż do aut luksusowych czy sportowych.
• Rodzaj przepustnicy: Elektroniczne przepustnice są zazwyczaj droższe od starszych, mechanicznych.
• Producent części: Części oryginalne (OEM) są zazwyczaj droższe od zamienników. Wybór zamiennika może obniżyć koszt naprawy, ale warto wybierać renomowanych producentów, aby zapewnić jakość i trwałość części.
• Warsztat samochodowy: Koszty robocizny różnią się w zależności od warsztatu i regionu. Autoryzowane serwisy zazwyczaj są droższe od niezależnych warsztatów.

Orientacyjnie, koszt nowej przepustnicy samochodowej może wynosić od 300 do nawet 2000 złotych lub więcej. Do tego należy doliczyć koszt robocizny, który w zależności od skomplikowania dostępu do przepustnicy i czasu pracy mechanika, może wynieść od 200 do 500 złotych. W sumie, całkowity koszt wymiany przepustnicy może zamknąć się w przedziale od 500 do 2500 złotych, a w niektórych przypadkach nawet więcej.

Przed podjęciem decyzji o wymianie przepustnicy, warto skonsultować się z mechanikiem, który dokładnie zdiagnozuje problem i przedstawi kosztorys naprawy. Czasami objawy wskazujące na uszkodzenie przepustnicy mogą być spowodowane innymi usterkami, np. problemami z czujnikami, przewodami elektrycznymi lub sterownikiem silnika.

Przepustnica w Klimatyzacji (HVAC): Kontrola Przepływu Powietrza w Domu

Czym jest przepustnica klimatyzacji (damper)?

W systemach HVAC (Heating, Ventilation, and Air Conditioning), przepustnica, znana również jako damper, pełni zupełnie inną, ale równie ważną funkcję. Jest to element regulujący przepływ powietrza w kanałach wentylacyjnych. Można ją porównać do zastawki na rzece – gdy jest zamknięta, blokuje przepływ powietrza, a gdy jest otwarta, umożliwia jego swobodny przepływ.

Przepustnice HVAC są kluczowym elementem systemów strefowych, które pozwalają na indywidualne regulowanie temperatury w różnych pomieszczeniach domu lub budynku. Bez przepustnic, całe ogrzewane lub chłodzone powietrze byłoby kierowane równomiernie do wszystkich pomieszczeń, co byłoby nieefektywne i niekomfortowe.

Jak działają przepustnice HVAC?

Przepustnice HVAC są zazwyczaj umieszczane w kanałach wentylacyjnych, pomiędzy głównym kanałem a kanałami rozprowadzającymi powietrze do poszczególnych pomieszczeń. Działają jak zawory, kontrolując ilość ogrzanego lub schłodzonego powietrza, które trafia do danej strefy. Zamykając lub otwierając przepustnice, możemy kierować przepływ powietrza tam, gdzie jest najbardziej potrzebne.

W przeciwieństwie do kratek wentylacyjnych, które regulują przepływ powietrza tylko w danym pomieszczeniu, przepustnice HVAC działają bliżej źródła powietrza (np. centrali wentylacyjnej lub klimatyzatora), co czyni je bardziej efektywnymi w redystrybucji powietrza.

Rodzaje przepustnic HVAC

Przepustnice HVAC różnią się konstrukcją, sposobem sterowania i przeznaczeniem. Możemy wyróżnić kilka podstawowych typów:

• Przepustnice manualne: Są to najprostsze i najtańsze przepustnice, sterowane ręcznie za pomocą dźwigni umieszczonej na zewnątrz kanału wentylacyjnego. Aby zmienić ustawienie przepustnicy, należy fizycznie przesunąć dźwignię. Są łatwe w konserwacji i charakteryzują się niskim kosztem, ale wymagają ręcznej regulacji.
• Przepustnice automatyczne (z napędem): Wyposażone w silnik elektryczny, który otwiera i zamyka przepustnicę na podstawie sygnałów sterujących. Mogą być sterowane zdalnie, np. za pomocą termostatu strefowego lub systemu inteligentnego domu. Są bardziej komfortowe w użytkowaniu, ponieważ samoregulują się w zależności od ustawień temperatury, ale są droższe i bardziej skomplikowane w montażu i konserwacji.

Ze względu na konstrukcję, wyróżniamy m.in.:

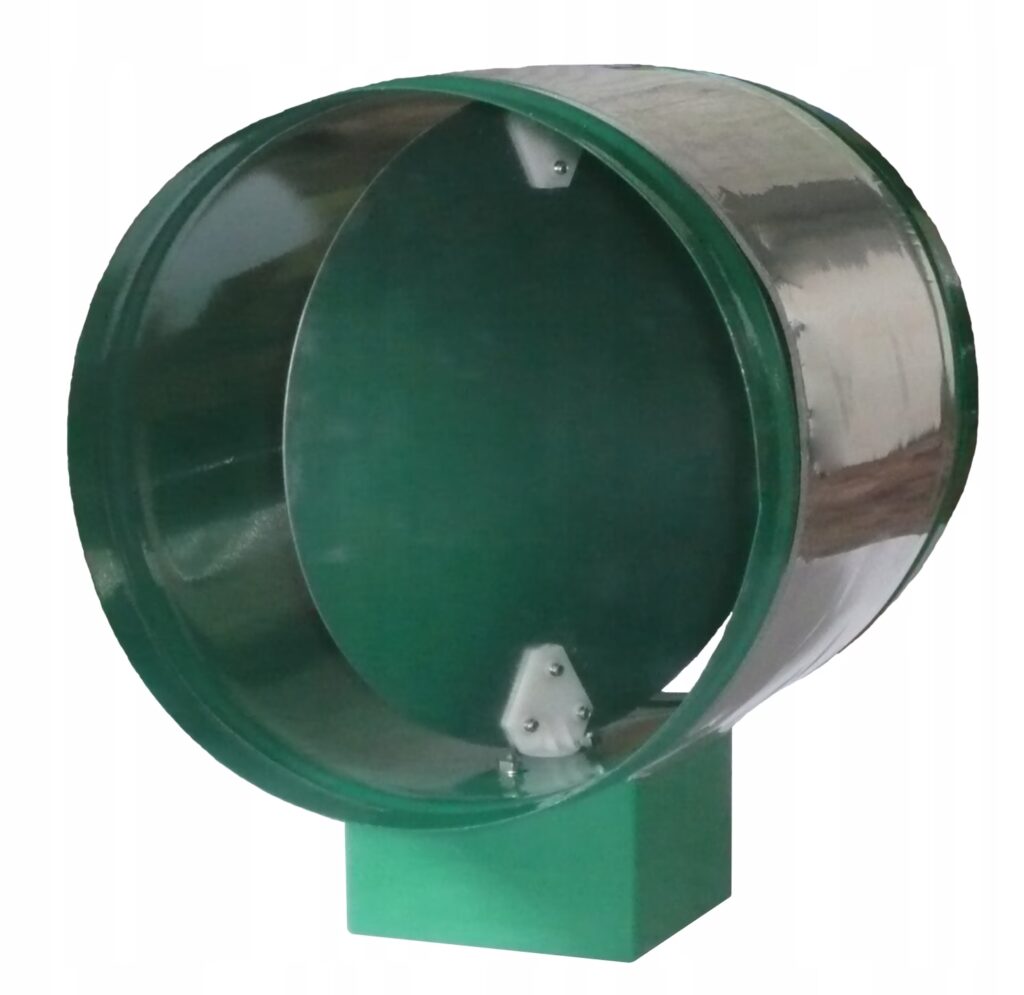

• Przepustnice motylkowe (Butterfly): Składają się z okrągłej klapy, uszczelki i centralnego zawiasu. Klapka reguluje przepływ powietrza, a uszczelka zapobiega przedostawaniu się zanieczyszczeń do kanału. Charakteryzują się dobrą szczelnością i cichą pracą.
• Przepustnice lamelkowe (Blade): Wyposażone w metalowe lamele, które regulują przepływ powietrza. Dostępne są w wersji z lamelkami równoległymi (do regulacji ilości powietrza) i przeciwbieżnymi (do kierowania przepływem). Są uniwersalne i pasują do różnych rozmiarów kanałów.
• Przepustnice gilotynowe (Guillotine): Charakteryzują się wysoką szczelnością i są stosowane tam, gdzie wymagane jest całkowite odcięcie przepływu powietrza, np. podczas konserwacji systemu HVAC. Zazwyczaj stosowane tymczasowo.
• Przepustnice żaluzjowe (Louver): Bardzo popularne w systemach HVAC ze względu na wysoką jakość i uniwersalność. Pasują do różnych rozmiarów kanałów i skutecznie blokują przepływ powietrza.
• Przepustnice wlotowe (Inlet Vane): Stosowane głównie w urządzeniach, gdzie wymagana jest regulacja przepływu powietrza i odcięcie wentylatora. Modulują przepływ powietrza na wlocie wentylatora, regulując ciśnienie i utrzymując prędkość obrotową.

Koszty związane z przepustnicami HVAC

Koszt wymiany przepustnicy HVAC zależy od kilku czynników:

• Rodzaj przepustnicy: Przepustnice automatyczne są droższe od manualnych. Ceny różnią się również w zależności od konstrukcji przepustnicy (motylkowa, lamelkowa, itp.).
• Dostępność przepustnicy: Jeśli przepustnica jest trudno dostępna, np. umieszczona w ścianie, podłodze lub w ciasnej przestrzeni, koszt robocizny będzie wyższy, ponieważ wymiana zajmie więcej czasu. Stawki robocizny wahają się od 100 do 250 złotych za godzinę.
• Problemy elektryczne: W przypadku przepustnic automatycznych, problemy mogą być związane z instalacją elektryczną. Jeśli silnik przepustnicy jest sprawny, ale nie działa, przyczyną może być usterka w okablowaniu domu lub w systemie HVAC. W takim przypadku konieczna może być pomoc elektryka, którego stawka godzinowa wynosi od 50 do 100 złotych. Problemem może być np. wyłącznik różnicowoprądowy, zwarcie lub odłączony przewód.

Dokładny koszt wymiany przepustnicy HVAC najlepiej ustalić po konsultacji z specjalistą HVAC, który oceni sytuację i przedstawi wycenę.

Zalety stosowania przepustnic HVAC

Przepustnice HVAC przynoszą szereg korzyści, m.in.:

• Kontrola temperatury w pomieszczeniach: Umożliwiają indywidualne regulowanie temperatury w różnych strefach domu, co zwiększa komfort użytkowników. Można np. ustawić inną temperaturę w sypialniach niż w salonie.
• Oszczędność energii: Dzięki możliwości ograniczenia przepływu powietrza do pomieszczeń, które nie wymagają intensywnego ogrzewania lub chłodzenia, system HVAC pracuje z mniejszym obciążeniem, co przekłada się na niższe rachunki za energię.
• Zwiększenie efektywności systemu HVAC: Poprzez optymalizację przepływu powietrza, przepustnice HVAC pomagają systemowi pracować bardziej efektywnie i równomiernie rozprowadzać ogrzane lub schłodzone powietrze.

Podsumowanie

Zarówno przepustnica samochodowa, jak i przepustnica HVAC, pełnią kluczową rolę w swoich systemach, regulując przepływ i wpływając na komfort i efektywność. Znajomość ich działania i objawów awarii pozwala na szybką reakcję i uniknięcie poważniejszych problemów. Regularna konserwacja i diagnostyka obu typów przepustnic jest kluczowa dla utrzymania ich sprawności i długowieczności.

Często Zadawane Pytania (FAQ)

P: Jak często należy wymieniać przepustnicę samochodową?

O: Przepustnica samochodowa zazwyczaj nie wymaga regularnej wymiany. Jej żywotność jest długa, ale może ulec uszkodzeniu z powodu zanieczyszczeń, zużycia mechanicznego lub awarii czujników. Wymiana jest konieczna, gdy pojawią się objawy uszkodzenia, takie jak problemy z biegiem jałowym, spadek mocy lub świecąca kontrolka „Check Engine”.

P: Czy można samodzielnie wyczyścić przepustnicę samochodową?

O: Tak, w wielu przypadkach można samodzielnie wyczyścić przepustnicę samochodową. W sieci dostępnych jest wiele poradników i filmów instruktażowych. Czyszczenie przepustnicy może pomóc w usunięciu nagaru i zanieczyszczeń, które mogą powodować jej zacinanie się i nieprawidłową pracę. Należy jednak zachować ostrożność i stosować odpowiednie środki czyszczące. Jeśli nie jesteś pewien swoich umiejętności, lepiej zlecić to zadanie mechanikowi.

P: Jak sprawdzić, czy przepustnica HVAC działa prawidłowo?

O: W przypadku przepustnic manualnych, można wizualnie sprawdzić, czy dźwignia porusza się swobodnie i czy klapka w kanale reaguje na ruch dźwigni. W przypadku przepustnic automatycznych, można sprawdzić, czy silnik przepustnicy pracuje podczas zmiany ustawień termostatu strefowego. Jeśli podejrzewasz, że przepustnica HVAC nie działa prawidłowo, najlepiej skonsultować się z specjalistą HVAC.

P: Czy warto inwestować w system strefowy HVAC z przepustnicami automatycznymi?

O: Tak, system strefowy HVAC z przepustnicami automatycznymi to inwestycja, która przynosi wiele korzyści, takich jak zwiększony komfort, oszczędność energii i lepsza kontrola nad temperaturą w domu. Choć koszt instalacji jest wyższy niż w przypadku tradycyjnego systemu, długoterminowe korzyści i oszczędności mogą przewyższyć początkowe wydatki.
