Przepływomierz w Ogrzewaniu Podłogowym: Jak Działa?

Ogrzewanie podłogowe zyskuje coraz większą popularność jako komfortowe i efektywne rozwiązanie grzewcze. Kluczowym elementem prawidłowo działającej instalacji jest przepływomierz. Choć na pierwszy rzut oka może wydawać się to mały i niepozorny element, to jego rola w zapewnieniu równomiernego i oszczędnego ogrzewania jest nieoceniona. W tym artykule szczegółowo omówimy zasadę działania przepływomierza w ogrzewaniu podłogowym, wyjaśnimy, dlaczego jest on niezbędny i jak prawidłowo go odczytywać.

Co to jest przepływomierz i jaką rolę pełni w ogrzewaniu podłogowym?

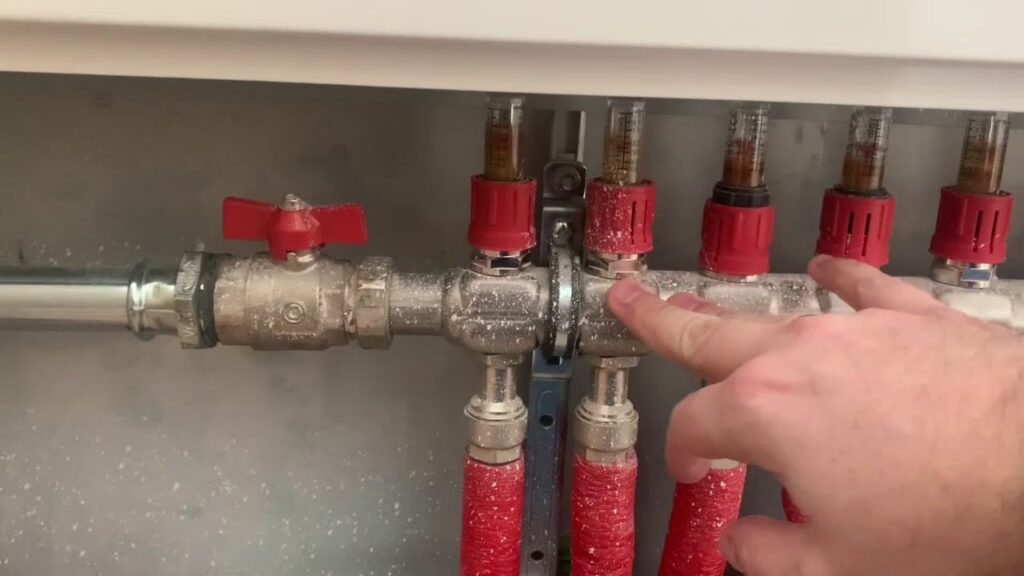

Przepływomierz, jak sama nazwa wskazuje, jest urządzeniem służącym do pomiaru przepływu medium – w naszym przypadku wody grzewczej – w instalacji. W systemach ogrzewania podłogowego przepływomierze montowane są na rozdzielaczach, czyli w centralnych punktach, z których rozchodzą się rury grzewcze do poszczególnych pętli ogrzewania w pomieszczeniach.

Główną rolą przepływomierza w ogrzewaniu podłogowym jest umożliwienie hydraulicznego zrównoważenia instalacji. Co to oznacza? W uproszczeniu, chodzi o to, aby do każdej pętli ogrzewania, niezależnie od jej długości i oporów przepływu, docierała odpowiednia ilość ciepłej wody. Bez zrównoważenia, pętle krótsze, o mniejszym oporze, przepuszczałyby znacznie więcej wody niż pętle dłuższe, co prowadziłoby do nierównomiernego rozkładu temperatury w pomieszczeniach – jedne byłyby przegrzane, a inne niedogrzane.

Przepływomierz pozwala na precyzyjne ustawienie przepływu w każdej pętli, co gwarantuje, że ciepło jest dostarczane tam, gdzie jest potrzebne i w odpowiedniej ilości. Dzięki temu ogrzewanie podłogowe działa efektywnie, oszczędnie i zapewnia komfort cieplny w całym domu.

Jak działa przepływomierz w ogrzewaniu podłogowym?

Najczęściej stosowane w rozdzielaczach ogrzewania podłogowego są przepływomierze rotametryczne, zwane również przepływomierzami o zmiennym polu przekroju. Ich zasada działania jest stosunkowo prosta i opiera się na sile wyporu i sile ciężkości.

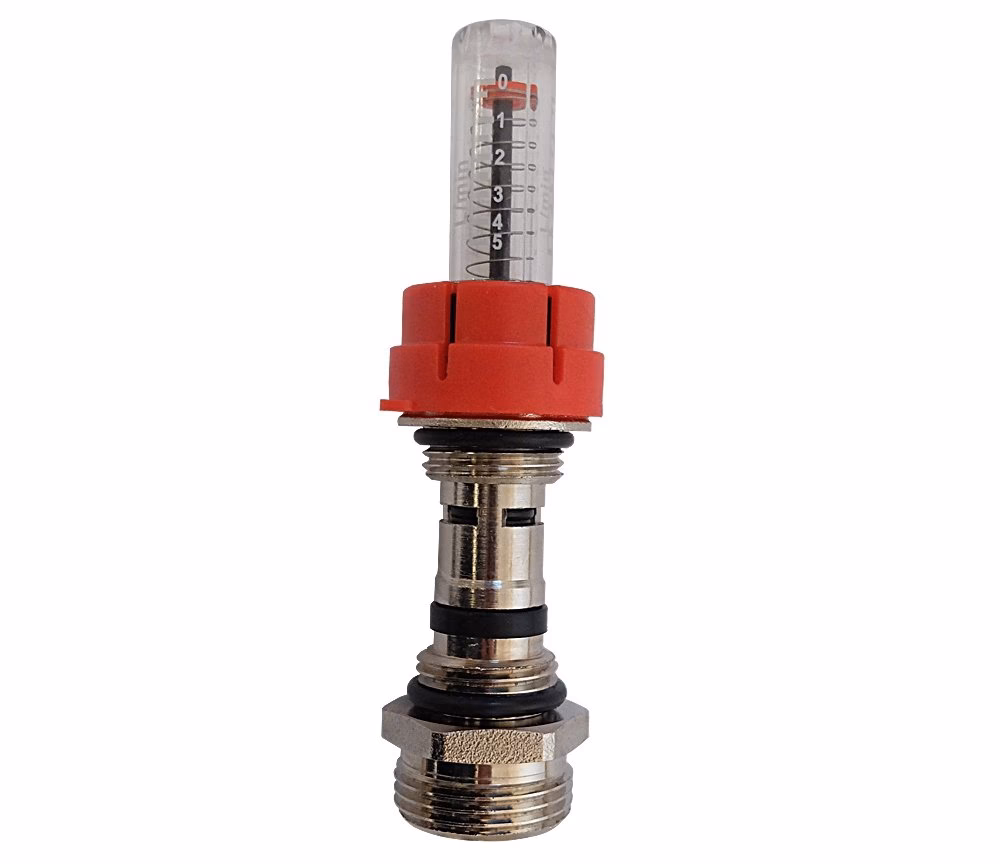

Typowy przepływomierz rotametryczny składa się z przezroczystej rurki stożkowej, wewnątrz której znajduje się pływak (często w formie kulki lub stożka). Woda grzewcza przepływając przez rurkę od dołu do góry, unosi pływak. Wysokość, na jaką unosi się pływak, jest proporcjonalna do natężenia przepływu wody. Na rurce znajduje się skala, zazwyczaj w litrach na minutę (l/min), która pozwala na bezpośredni odczyt wartości przepływu.

Im większy przepływ wody, tym wyżej unosi się pływak i tym wyższy odczyt na skali. Regulacja przepływu w danej pętli odbywa się za pomocą zaworu regulacyjnego, umieszczonego zazwyczaj pod przepływomierzem. Kręcąc zaworem, można dławić przepływ wody, co powoduje obniżenie pływaka i zmniejszenie odczytu na przepływomierzu.

Warto zaznaczyć, że przepływomierze rotametryczne są urządzeniami mechanicznymi i ich dokładność może być nieco mniejsza niż w przypadku bardziej zaawansowanych przepływomierzy elektronicznych. Jednak do celów regulacji ogrzewania podłogowego ich precyzja jest w zupełności wystarczająca. Są one również stosunkowo tanie i łatwe w obsłudze, co czyni je popularnym wyborem w instalacjach domowych.

Dlaczego przepływomierze są tak ważne dla efektywności ogrzewania podłogowego?

Jak już wspomniano, główną zaletą stosowania przepływomierzy jest możliwość zrównoważenia hydraulicznego instalacji. Ale dlaczego jest to tak istotne dla efektywności ogrzewania podłogowego?

• Równomierny rozkład temperatury: Dzięki przepływomierzom ciepło jest rozprowadzane równomiernie po całym domu. Unikamy sytuacji, w której jedne pomieszczenia są przegrzane, a inne niedogrzane. To przekłada się na wyższy komfort cieplny dla mieszkańców.
• Oszczędność energii: Zrównoważona instalacja ogrzewania podłogowego pracuje efektywniej. Kocioł grzewczy nie musi pracować na wyższych parametrach, aby dogrzać pomieszczenia, które są niedogrzane z powodu zbyt małego przepływu. To prowadzi do mniejszego zużycia energii i niższych rachunków za ogrzewanie.
• Optymalizacja pracy kotła: Prawidłowo zrównoważona instalacja pozwala na optymalną pracę kotła grzewczego. Kocioł może pracować z wyższą sprawnością, co również przyczynia się do oszczędności energii.
• Ochrona instalacji: Zbyt duży przepływ w niektórych pętlach może powodować niepotrzebne obciążenie pompy obiegowej, a także przyspieszać zużycie elementów instalacji. Przepływomierze pomagają uniknąć takich problemów.
• Łatwiejsza regulacja i diagnostyka: Przepływomierze ułatwiają regulację ogrzewania i diagnostykę ewentualnych problemów. Odczytując wartości przepływu, można szybko zidentyfikować pętle, w których przepływ jest zbyt niski lub zbyt wysoki i podjąć odpowiednie działania.

Jak odczytywać i regulować przepływomierz w ogrzewaniu podłogowym?

Odczyt przepływomierza rotametrycznego jest bardzo prosty. Należy spojrzeć na skalę na rurce i odczytać wartość, na której zatrzymał się pływak. Zazwyczaj skala jest wyskalowana w litrach na minutę (l/min). Wartość odczytu wskazuje aktualny przepływ wody w danej pętli ogrzewania.

Regulacja przepływu odbywa się za pomocą zaworu regulacyjnego, który znajduje się zazwyczaj pod przepływomierzem. Aby zmniejszyć przepływ, należy kręcić zaworem w kierunku zamykania (zazwyczaj zgodnie z ruchem wskazówek zegara). Aby zwiększyć przepływ, należy kręcić zaworem w kierunku otwierania (przeciwnie do ruchu wskazówek zegara).

Jak ustawić prawidłowy przepływ? Wartości przepływu dla poszczególnych pętli ogrzewania powinny być określone w projekcie instalacji ogrzewania podłogowego. Projektant, na podstawie obliczeń, dobiera odpowiednie przepływy dla każdej pętli, uwzględniając długość pętli, zapotrzebowanie na ciepło w danym pomieszczeniu i parametry instalacji.

Najczęściej, wartości przepływu mieszczą się w zakresie od 0,5 do 2,5 l/min. Jednak zawsze należy kierować się wytycznymi projektanta. Jeśli nie posiadamy projektu, można skorzystać z ogólnych wytycznych lub skonsultować się z instalatorem.

Krok po kroku regulacja przepływu:

1. Zlokalizuj rozdzielacz ogrzewania podłogowego.
2. Zidentyfikuj przepływomierze dla poszczególnych pętli.
3. Sprawdź projekt instalacji lub wytyczne dotyczące zalecanych przepływów dla każdej pętli.
4. Za pomocą zaworu regulacyjnego, ustaw przepływ na przepływomierzu zgodnie z zaleceniami.
5. Powtórz kroki dla wszystkich pętli ogrzewania.
6. Po regulacji, obserwuj temperaturę w pomieszczeniach przez kilka dni i w razie potrzeby dokonaj drobnych korekt przepływów.

Najczęstsze problemy z przepływomierzami i jak je rozwiązać

Przepływomierze rotametryczne są stosunkowo niezawodne, ale mogą wystąpić pewne problemy. Najczęściej spotykane to:

• Zablokowany pływak: Pływak może się zablokować z powodu zanieczyszczeń w wodzie grzewczej lub osadów. W takim przypadku przepływomierz będzie wskazywał nieprawidłową wartość lub w ogóle nie będzie reagował na zmiany przepływu. Rozwiązaniem może być delikatne poruszenie pływaka lub przepłukanie przepływomierza. W skrajnych przypadkach konieczna może być wymiana przepływomierza.
• Nieszczelność: Z czasem uszczelki przepływomierza mogą ulec zużyciu i spowodować nieszczelność. Objawia się to wyciekiem wody wokół przepływomierza. W takim przypadku należy wymienić uszczelki lub cały przepływomierz.
• Uszkodzenie mechaniczne: Przepływomierz może ulec uszkodzeniu mechanicznemu, np. pęknięciu rurki. W takim przypadku konieczna jest wymiana przepływomierza.
• Nieprawidłowy odczyt: Czasami odczyt przepływomierza może być nieprawidłowy z powodu błędnej skali, uszkodzenia mechanizmu lub zanieczyszczeń. Warto okresowo sprawdzać poprawność działania przepływomierzy i w razie wątpliwości skonsultować się z instalatorem.

Najczęściej zadawane pytania (FAQ)

Czy przepływomierze są niezbędne w ogrzewaniu podłogowym?

Tak, przepływomierze są bardzo ważne dla prawidłowego i efektywnego działania ogrzewania podłogowego. Umożliwiają zrównoważenie hydrauliczne instalacji, co przekłada się na równomierny rozkład temperatury, oszczędność energii i komfort cieplny.

Jak często należy regulować przepływomierze?

Regulację przepływomierzy zazwyczaj wykonuje się raz, podczas uruchamiania instalacji ogrzewania podłogowego. Później, w normalnych warunkach pracy, regulacja nie jest konieczna. Jednak w przypadku zmian w instalacji (np. rozbudowa, modernizacja) lub problemów z ogrzewaniem, warto sprawdzić i ewentualnie skorygować ustawienia przepływomierzy.

Czy mogę samodzielnie regulować przepływomierze?

Tak, regulacja przepływomierzy rotametrycznych jest stosunkowo prosta i można ją wykonać samodzielnie. Należy jednak pamiętać o zalecanych wartościach przepływu i robić to ostrożnie, aby nie uszkodzić przepływomierza.

Co zrobić, gdy przepływomierz nie działa prawidłowo?

W przypadku problemów z przepływomierzem, warto najpierw sprawdzić, czy nie jest zablokowany lub zanieczyszczony. Można spróbować go delikatnie poruszyć lub przepłukać. Jeśli problem nadal występuje, konieczna może być wymiana przepływomierza. W razie wątpliwości warto skonsultować się z instalatorem.

Czy istnieją inne rodzaje przepływomierzy do ogrzewania podłogowego?

Tak, oprócz przepływomierzy rotametrycznych, istnieją również inne rodzaje, np. przepływomierze elektroniczne. Są one bardziej precyzyjne, ale również droższe. Przepływomierze rotametryczne są jednak najczęściej stosowane w instalacjach domowych ze względu na swoją prostotę, niezawodność i stosunkowo niską cenę.

Podsumowanie

Przepływomierz jest nieodzownym elementem prawidłowo działającej instalacji ogrzewania podłogowego. Jego zadaniem jest precyzyjny pomiar i regulacja przepływu wody grzewczej w poszczególnych pętlach, co umożliwia zrównoważenie hydrauliczne systemu i zapewnienie równomiernego i efektywnego ogrzewania. Znajomość zasady działania przepływomierza, umiejętność jego odczytywania i regulacji, pozwala na optymalizację pracy ogrzewania podłogowego, oszczędność energii i podniesienie komfortu cieplnego w naszym domu. Regularne sprawdzanie i ewentualna konserwacja przepływomierzy zapewni długotrwałe i bezproblemowe działanie całej instalacji ogrzewania podłogowego.
