Wymienniki przeciwprądowe: Efektywna wymiana ciepła

W dzisiejszych czasach, w dobie rosnących cen energii i zwiększonej świadomości ekologicznej, poszukiwanie efektywnych rozwiązań w zakresie ogrzewania, wentylacji i klimatyzacji staje się priorytetem. Jednym z kluczowych elementów systemów HVAC, umożliwiających znaczące oszczędności energii, są wymienniki przeciwprądowe. Te innowacyjne urządzenia, wykorzystujące zasadę przeciwprądu, pozwalają na odzyskiwanie ciepła z powietrza wywiewanego lub innych nośników energii, znacząco podnosząc efektywność energetyczną instalacji. W tym artykule przyjrzymy się bliżej zasadzie działania wymienników przeciwprądowych, ich zastosowaniom oraz korzyściom, jakie płyną z ich wykorzystania.

Czym jest wymiennik przeciwprądowy? O co chodzi z tym przeciwprądem?

Wymiennik przeciwprądowy to urządzenie, którego zadaniem jest efektywna wymiana ciepła pomiędzy dwoma strumieniami płynów (cieczy lub gazów) płynącymi w przeciwnych kierunkach. Kluczowym aspektem, odróżniającym go od innych typów wymienników, jest właśnie ten przeciwprądowy przepływ. W praktyce oznacza to, że płyn gorący i płyn zimny poruszają się równolegle do siebie, ale w kierunkach przeciwnych, co maksymalizuje czas ich kontaktu i efektywność wymiany ciepła. Wyobraźmy sobie dwa strumienie wody płynące w rurach obok siebie, ale w przeciwnych kierunkach. Ciepło z cieplejszego strumienia będzie przekazywane do zimniejszego na całej długości wymiennika, stopniowo podnosząc jego temperaturę i obniżając temperaturę strumienia cieplejszego. Ta prosta, ale genialna zasada działania, leży u podstaw wysokiej efektywności wymienników przeciwprądowych.

Podstawowa zasada przeciwprądu w podłączaniu wymienników ciepła

Aby wymiennik przeciwprądowy działał z pełną wydajnością, kluczowe jest zachowanie zasady przeciwprądu podczas jego podłączania. Producent zazwyczaj informuje o tym, czy dany model jest wymiennikiem przeciwprądowym, a instrukcja obsługi powinna zawierać szczegółowe wskazówki dotyczące prawidłowego podłączenia. Zasadniczo, podłączenie przeciwprądowe polega na wprowadzeniu cieplejszego medium do strony wymiennika, z której wypływa chłodniejsze medium drugiego obiegu, i odwrotnie. Dzięki temu, jak już wspomniano, media przepływają w przeciwnych kierunkach, co wydłuża czas ich kontaktu i zwiększa efektywność transferu ciepła. Warto pamiętać, że niektóre wymienniki, zwłaszcza płytowe, mogą posiadać specjalne żłobienia płyt, które determinują kierunek przepływu. W takich przypadkach, należy ściśle przestrzegać zaleceń producenta, aby zapewnić prawidłową pracę urządzenia.

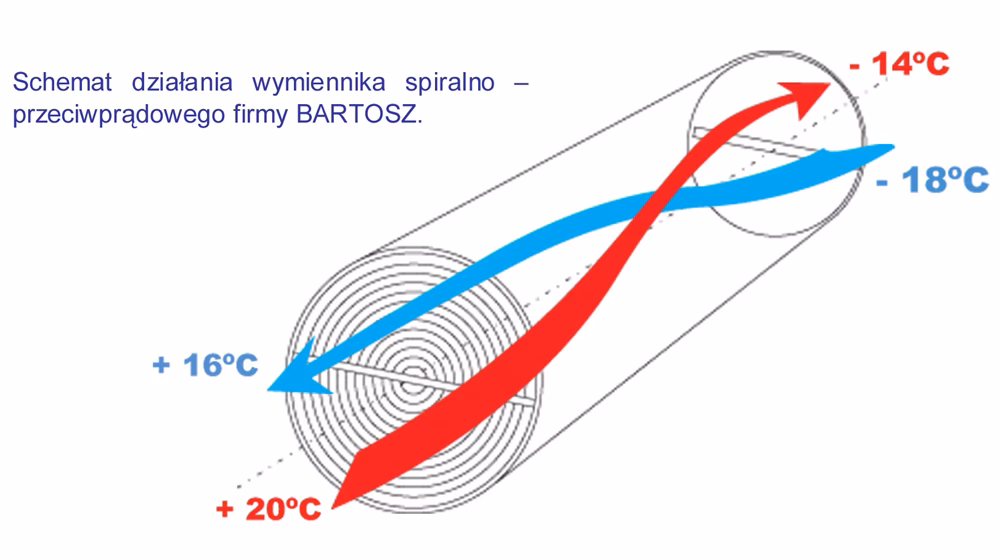

Zasada działania wymienników przeciwprądowych

Zasada działania wymienników przeciwprądowych opiera się na prostym, ale fundamentalnym zjawisku fizycznym – przepływie ciepła od ciała cieplejszego do chłodniejszego. W wymienniku przeciwprądowym, ciepło jest przekazywane pomiędzy dwoma płynami (ciepłym i zimnym) płynącymi w przeciwnych kierunkach, przez ściankę oddzielającą kanały przepływowe. Dzięki przeciwprądowej konfiguracji, różnica temperatur między płynami utrzymuje się na relatywnie stałym poziomie na całej długości wymiennika. Płyn gorący, wchodząc do wymiennika, napotyka najzimniejszą część płynu zimnego, a w miarę przepływu, stopniowo oddaje ciepło, stając się coraz chłodniejszy. Analogicznie, płyn zimny, wchodząc do wymiennika, napotyka najchłodniejszą część płynu gorącego i stopniowo się nagrzewa, przepływając w kierunku coraz cieplejszej części płynu gorącego. Ten proces ciągłej wymiany ciepła, zachodzący na całej powierzchni wymiennika, pozwala na osiągnięcie bardzo wysokiej efektywności. Skuteczna wymiana ciepła w wymiennikach przeciwprądowych minimalizuje straty energii i pozwala na optymalne wykorzystanie dostępnego ciepła, co przekłada się na oszczędności i korzyści ekologiczne.

Dlaczego wymiennik przeciwprądowy ma tak dużą efektywność?

Wymienniki przeciwprądowe charakteryzują się wyjątkowo wysoką efektywnością, sięgającą nawet 85% w niektórych aplikacjach. Ta imponująca wydajność wynika z kilku kluczowych czynników związanych z ich konstrukcją i zasadą działania:

• Gradient temperatury: W układzie przeciwprądowym, dzięki przeciwnym kierunkom przepływu, utrzymuje się gradient temperatury na całej długości wymiennika. Oznacza to, że różnica temperatur między płynami jest stosunkowo stała, co umożliwia ciągłą i efektywną wymianę ciepła.
• Utrzymywana różnica temperatur: W przeciwieństwie do wymienników współprądowych, gdzie różnica temperatur szybko maleje, w wymiennikach przeciwprądowych różnica temperatur jest utrzymywana na wyższym poziomie na całej długości. Pozwala to na maksymalne wykorzystanie potencjału wymiany ciepła.
• Przeciwdziałanie stratom ciepła: Dzięki utrzymywaniu gradientu temperatury i równomiernemu rozkładowi wymiany ciepła, wymienniki przeciwprądowe skutecznie przeciwdziałają stratom ciepła. Wymiana ciepła nie ustaje przedwcześnie, jak to może mieć miejsce w wymiennikach współprądowych, gdzie różnica temperatur szybko spada do zera.

Te czynniki, działając synergicznie, sprawiają, że wymienniki przeciwprądowe są znacznie bardziej efektywne niż inne typy wymienników, szczególnie w aplikacjach wymagających maksymalnego odzysku ciepła.

Zasada przeciwprądu to domena także większości rurowych wymienników ciepła

Chociaż wymienniki płytowe są najbardziej popularnym przykładem wymienników przeciwprądowych, zasada przeciwprądu jest również stosowana w rurowych wymiennikach ciepła, w tym w wymiennikach basenowych. Wymienniki rurowe, choć zazwyczaj charakteryzują się nieco niższą efektywnością wymiany ciepła niż płytowe, posiadają inne zalety, takie jak niższe straty ciśnienia i zdolność do obsługi większych przepływów masowych. W przypadku wymienników rurowych, gdzie współczynnik wymiany ciepła jest niższy niż w płytowych, zasada przeciwprądu staje się jeszcze bardziej istotna, ponieważ maksymalizuje czas kontaktu płynów, kompensując nieco niższą intensywność wymiany ciepła na jednostkę powierzchni.

Gdzie stosowane są przeciwprądowe wymienniki ciepła?

Wymienniki przeciwprądowe, ze względu na swoją wysoką efektywność, znajdują szerokie zastosowanie w różnych gałęziach przemysłu i w budownictwie mieszkaniowym:

• Wentylacja i klimatyzacja: W systemach wentylacji mechanicznej z odzyskiem ciepła (rekuperacji), wymienniki przeciwprądowe powietrze-powietrze odgrywają kluczową rolę w odzyskiwaniu ciepła z powietrza wywiewanego i przekazywaniu go do powietrza nawiewanego. Pozwala to na znaczące obniżenie kosztów ogrzewania i klimatyzacji budynków.
• Przemysł farmaceutyczny: W farmacji, wymienniki przeciwprądowe wykorzystywane są w procesach produkcji leków, takich jak destylacja, suszenie i krystalizacja, gdzie precyzyjna kontrola temperatury jest kluczowa.
• Przemysł chemiczny: W przemyśle chemicznym, wymienniki te stosuje się do kontrolowania temperatury reakcji chemicznych, destylacji i kondensacji, zapewniając bezpieczeństwo i efektywność procesów.
• Przemysł petrochemiczny: W rafineriach i zakładach petrochemicznych, wymienniki przeciwprądowe wykorzystuje się do chłodzenia gorących produktów i substancji, które wymagają szybkiego schłodzenia w celu zachowania odpowiednich warunków przetwarzania.
• Przemysł energetyczny: W elektrowniach (jądrowych i cieplnych), wymienniki przeciwprądowe są używane do przekazywania ciepła między obiegiem chłodzenia a obiegiem roboczym, co jest kluczowe w procesie wytwarzania energii elektrycznej.
• Przemysł spożywczy i chłodnictwo: W produkcji żywności, wymienniki te mogą być wykorzystywane do szybkiego schładzania lub ogrzewania produktów, a także w procesach pasteryzacji i suszenia, zapewniając bezpieczeństwo i jakość żywności.
• Przemysł metalurgiczny: W metalurgii, wymienniki przeciwprądowe stosuje się do kontrolowania temperatury w procesach takich jak walcowanie, odlewanie i obróbka cieplna metali.
• Centralne ogrzewanie i ogrzewnictwo ciepłej wody użytkowej: W systemach centralnego ogrzewania i przygotowania ciepłej wody użytkowej, wymienniki przeciwprądowe stanowią efektywny sposób przekazywania ciepła z kotła lub innego źródła ciepła do instalacji grzewczej i wody użytkowej.

Zalety przeciwprądowych wymienników ciepła

Wymienniki przeciwprądowe oferują szereg istotnych zalet, które czynią je atrakcyjnym wyborem w wielu aplikacjach:

• Wysoka sprawność cieplna: Jak już wielokrotnie podkreślano, wysoka sprawność cieplna jest największą zaletą wymienników przeciwprądowych. Minimalne straty ciepła przekładają się na niższe koszty eksploatacji i mniejsze zużycie energii.
• Szerokie zastosowanie:Wszechstronność zastosowań wymienników przeciwprądowych sprawia, że mogą być one wykorzystywane w różnych branżach i aplikacjach, zarówno do ogrzewania, jak i chłodzenia.
• Niskie koszty produkcji: W porównaniu z innymi zaawansowanymi technologiami wymiany ciepła, koszty produkcji wymienników przeciwprądowych są stosunkowo niskie, co czyni je ekonomicznie atrakcyjnym rozwiązaniem.
• Duża szybkość wymiany ciepła: Układ przeciwprądowy pozwala na osiągnięcie wysokiego współczynnika wymiany ciepła, co oznacza, że pożądana zmiana temperatury może być osiągnięta na mniejszej powierzchni wymiennika.
• Mniejsze naprężenia termiczne: Dzięki stopniowej wymianie ciepła i mniejszym różnicom temperatur, wymienniki przeciwprądowe generują mniejsze naprężenia termiczne w materiałach konstrukcyjnych, co przekłada się na ich dłuższą żywotność.

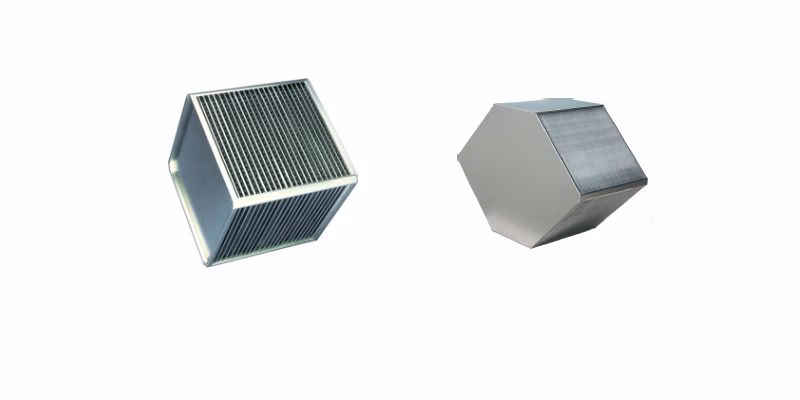

Wymiennik krzyżowo-przeciwprądowy w rekuperatorze

W kontekście rekuperacji, czyli wentylacji mechanicznej z odzyskiem ciepła, kluczową rolę odgrywa wymiennik krzyżowo-przeciwprądowy. Jest to zaawansowana konstrukcja wymiennika, w której strumienie powietrza nawiewanego i wywiewanego krzyżują się, ale jednocześnie przepływają w przeciwnych kierunkach. Dzięki temu, powietrze wywiewane, oddając ciepło powietrzu nawiewanemu, przepływa w kierunku przeciwnym do kierunku przepływu powietrza nawiewanego, co dodatkowo zwiększa efektywność odzysku ciepła. Rekuperatory wyposażone w wymienniki krzyżowo-przeciwprądowe charakteryzują się bardzo wysoką sprawnością odzysku ciepła, co przekłada się na realne oszczędności energii i komfort w pomieszczeniach.

Czy wymiennik przeciwprądowy jest bardziej wydajny?

Odpowiedź jest jednoznaczna: tak, wymiennik przeciwprądowy jest znacznie bardziej wydajny niż wymiennik współprądowy. Dzięki zasadzie przeciwprądu, wymienniki te są w stanie osiągnąć znacznie wyższy stopień wymiany ciepła, co oznacza większy odzysk energii i mniejsze straty. Im dłuższa jest część przeciwprądowa wymiennika, tym wyższa jest jego wydajność. Konstrukcja płyt w strefie przeciwprądowej jest często specjalnie zaprojektowana w celu maksymalizacji powierzchni wymiany ciepła, ponieważ ta część wymiennika odpowiada za znaczną część jego ogólnej sprawności.

Podsumowanie i FAQ

Wymienniki przeciwprądowe to zaawansowane i wysoce efektywne urządzenia, które odgrywają kluczową rolę w nowoczesnych systemach HVAC i w wielu gałęziach przemysłu. Wykorzystując zasadę przeciwprądowego przepływu, pozwalają na maksymalizację wymiany ciepła, minimalizację strat energii i znaczące oszczędności. Ich wszechstronność, wysoka sprawność i relatywnie niskie koszty produkcji czynią je atrakcyjnym wyborem dla szerokiego spektrum zastosowań.

Najczęściej zadawane pytania (FAQ)

Co to jest wymiennik przeciwprądowy?

Wymiennik przeciwprądowy to urządzenie do wymiany ciepła, w którym dwa płyny przepływają w przeciwnych kierunkach, co maksymalizuje wymianę ciepła.

Jak działa wymiennik przeciwprądowy?

W wymienniku przeciwprądowym ciepło przepływa od cieplejszego płynu do chłodniejszego, gdy płyną one w przeciwnych kierunkach, utrzymując gradient temperatury i efektywną wymianę ciepła na całej długości wymiennika.

Gdzie stosuje się wymienniki przeciwprądowe?

Wymienniki przeciwprądowe stosuje się w wentylacji, klimatyzacji, przemyśle farmaceutycznym, chemicznym, petrochemicznym, energetycznym, spożywczym, metalurgicznym oraz w systemach centralnego ogrzewania.

Jakie są zalety wymienników przeciwprądowych?

Zaletami wymienników przeciwprądowych są wysoka sprawność cieplna, szerokie zastosowanie, niskie koszty produkcji, duża szybkość wymiany ciepła i mniejsze naprężenia termiczne.
