Potencjometr przepustnicy: Klucz do precyzyjnego wtrysku

W sercu każdego nowoczesnego silnika spalinowego, gdzie precyzja i efektywność są na wagę złota, kryje się niepozorny, lecz niezwykle istotny element – potencjometr przepustnicy. Ten niewielki czujnik, często niedoceniany, odgrywa kluczową rolę w prawidłowym funkcjonowaniu układu wtryskowego, wpływając bezpośrednio na osiągi, zużycie paliwa i emisję spalin pojazdu. Zrozumienie jego działania i znaczenia jest fundamentalne dla każdego kierowcy i entuzjasty motoryzacji, pragnącego zgłębić tajniki współczesnych silników.

Co to jest potencjometr przepustnicy i gdzie się znajduje?

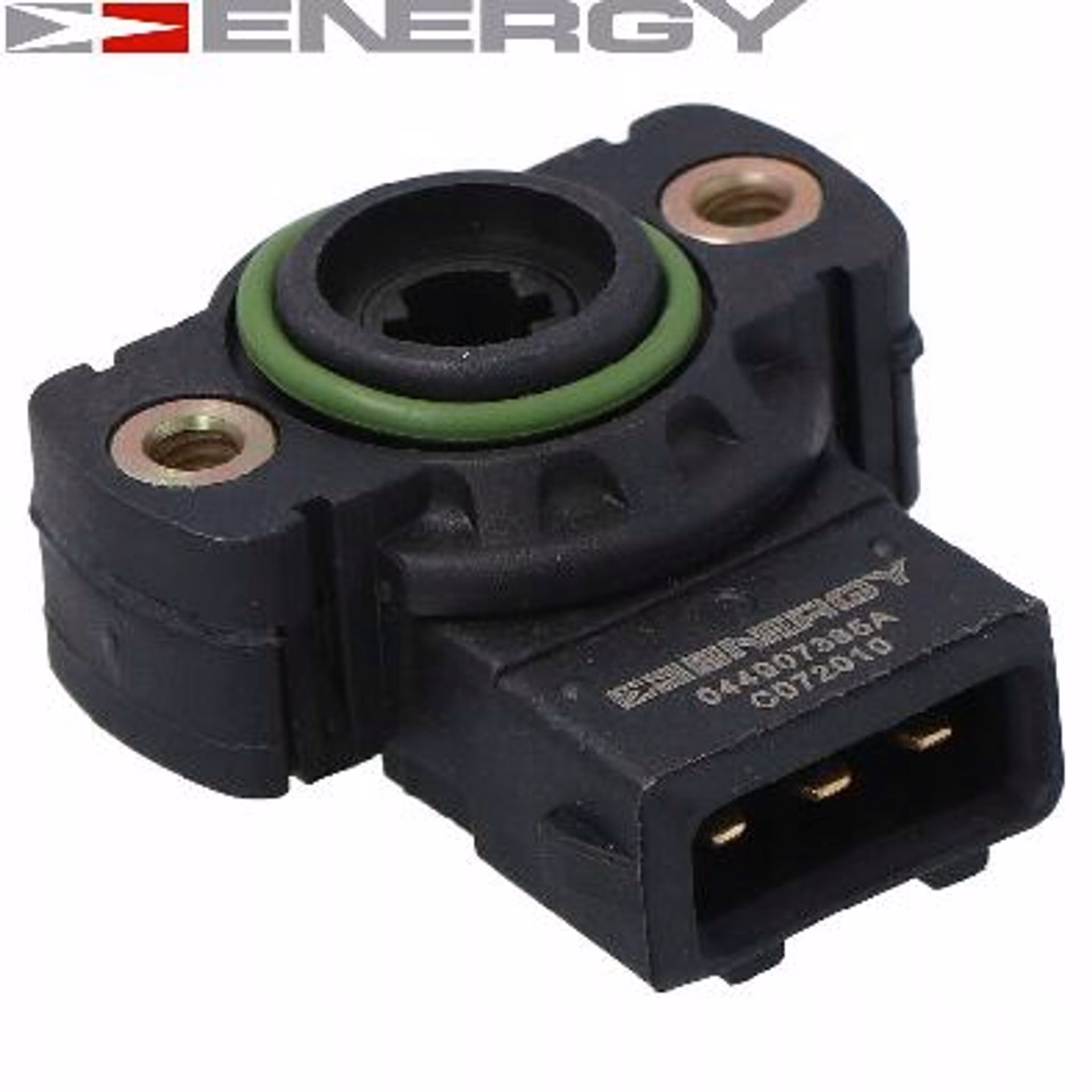

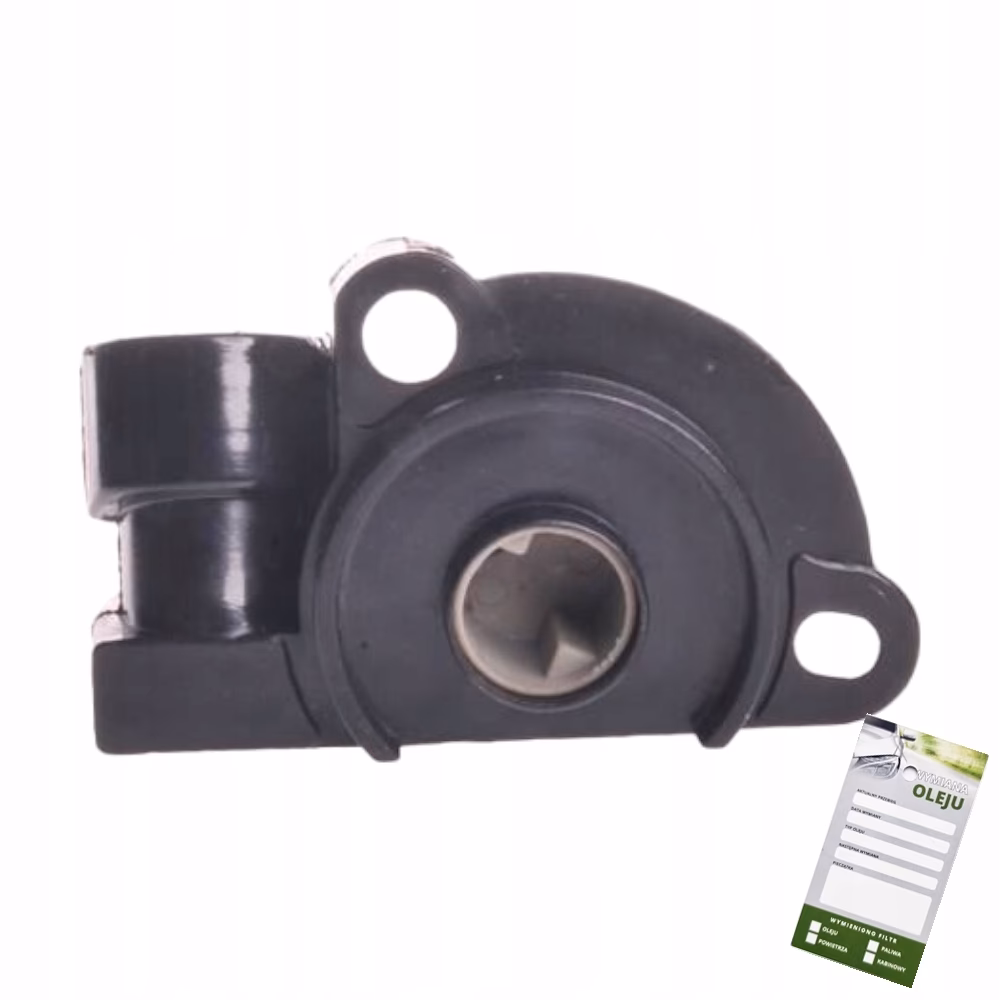

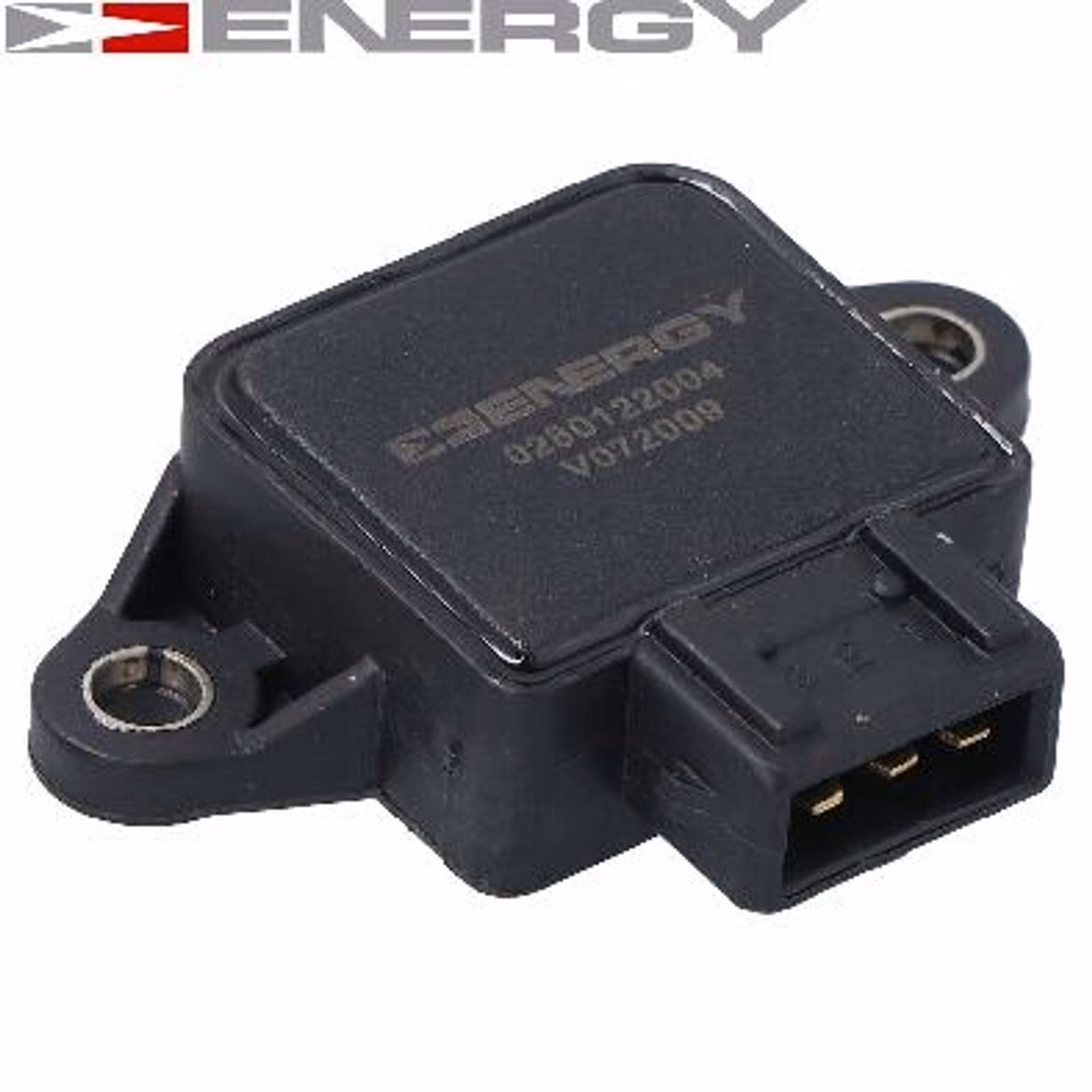

Potencjometr przepustnicy, znany również jako czujnik położenia przepustnicy (TPS – Throttle Position Sensor), to elektroniczny czujnik, którego głównym zadaniem jest monitorowanie kąta otwarcia przepustnicy. Przepustnica, element układu dolotowego silnika, reguluje ilość powietrza dostarczanego do komór spalania. Jej położenie, precyzyjnie mierzone przez potencjometr, jest kluczową informacją dla sterownika silnika (ECU).

Potencjometr przepustnicy zazwyczaj montowany jest bezpośrednio na osi przepustnicy, w obudowie przepustnicy. Jego lokalizacja w tym miejscu nie jest przypadkowa – umożliwia to bezpośredni i natychmiastowy odczyt położenia przepustnicy, bez pośrednictwa dodatkowych mechanizmów. W większości pojazdów, dostęp do potencjometru przepustnicy jest stosunkowo łatwy, co ułatwia jego diagnostykę i ewentualną wymianę.

Budowa i zasada działania potencjometru przepustnicy

Potencjometr przepustnicy to w swojej istocie potencjometryczny czujnik położenia kątowego. Co to oznacza w praktyce? Wewnątrz obudowy czujnika znajduje się ścieżka oporowa, po której przesuwa się ramię (ślizgacz) połączone z osią przepustnicy. Ruch przepustnicy powoduje zmianę położenia ślizgacza na ścieżce oporowej, co z kolei wpływa na wartość rezystancji elektrycznej w obwodzie czujnika.

Charakterystyka potencjometru przepustnicy jest zazwyczaj liniowa. Oznacza to, że zmiana kąta otwarcia przepustnicy proporcjonalnie przekłada się na zmianę napięcia wyjściowego czujnika. Sterownik silnika otrzymuje sygnał napięciowy, który jest bezpośrednio powiązany z położeniem przepustnicy. Wartość napięcia zmienia się w zakresie od niskiego (przepustnica zamknięta) do wysokiego (przepustnica całkowicie otwarta). Ta analogowa informacja jest następnie przetwarzana przez ECU na dane cyfrowe, umożliwiając precyzyjne sterowanie silnikiem.

Warto wspomnieć, że niektóre, bardziej zaawansowane systemy, mogą wykorzystywać potencjometry przepustnicy z dwoma ścieżkami oporowymi. Takie rozwiązanie zwiększa niezawodność pomiaru i umożliwia sterownikowi weryfikację poprawności odczytów, minimalizując ryzyko błędnych danych.

Rola potencjometru przepustnicy w układzie wtryskowym

Informacja o położeniu przepustnicy, dostarczana przez potencjometr, jest jednym z kluczowych parametrów wejściowych dla sterownika silnika. ECU, niczym mózg całego systemu, analizuje dane z różnych czujników (w tym TPS, czujnika temperatury powietrza dolotowego, czujnika ciśnienia w kolektorze ssącym, czujnika położenia wału korbowego i wałka rozrządu, sondy lambda) i na ich podstawie podejmuje decyzje dotyczące sterowania pracą silnika.

Jednym z najważniejszych zadań ECU, w kontekście potencjometru przepustnicy, jest obliczanie dawki paliwa. Na podstawie kąta otwarcia przepustnicy, sterownik silnika określa zapotrzebowanie na moc i odpowiednio do tego dostosowuje ilość wtryskiwanego paliwa. Im szerzej otwarta przepustnica, tym więcej powietrza dostaje się do silnika, a ECU, bazując na sygnale z TPS, zwiększa dawkę paliwa, aby utrzymać optymalny stosunek powietrza do paliwa (stechiometryczny lub inny, w zależności od obciążenia i trybu pracy silnika).

Oprócz dawki paliwa, informacja z potencjometru przepustnicy jest wykorzystywana również do:

• Sterowania kątem wyprzedzenia zapłonu: Wraz ze zmianą obciążenia silnika (wynikającą ze zmiany położenia przepustnicy), ECU dostosowuje kąt wyprzedzenia zapłonu, optymalizując proces spalania i osiągi silnika.
• Sterowania biegiem jałowym: Potencjometr przepustnicy pomaga sterownikowi utrzymać stabilne obroty biegu jałowego, regulując dopływ powietrza i paliwa w sytuacjach, gdy pedał gazu nie jest wciśnięty.
• Włączania i wyłączania trybów pracy silnika: W niektórych pojazdach, informacja z TPS może być wykorzystywana do aktywacji specjalnych trybów pracy silnika, np. trybu sportowego (przy gwałtownym otwarciu przepustnicy) lub trybu ekonomicznego (przy delikatnej pracy pedałem gazu).
• Kontroli układu kontroli trakcji i ESP: W systemach kontroli trakcji i stabilizacji toru jazdy, informacja o położeniu przepustnicy jest wykorzystywana do oceny intencji kierowcy i ewentualnej interwencji w przypadku utraty przyczepności.

Diagnostyka potencjometru przepustnicy - jak sprawdzić?

Prawidłowe działanie potencjometru przepustnicy jest kluczowe dla optymalnej pracy silnika. Awaria tego czujnika może prowadzić do szeregu problemów, takich jak nierówna praca silnika, problemy z rozruchem, spadek mocy, zwiększone zużycie paliwa, a nawet gaśnięcie silnika. Dlatego też, umiejętność diagnostyki potencjometru przepustnicy jest bardzo przydatna.

Podstawowa diagnostyka potencjometru przepustnicy może być przeprowadzona za pomocą multimetru. Wymaga to jednak pewnej wiedzy i ostrożności, aby nie uszkodzić czujnika lub instalacji elektrycznej pojazdu. Poniżej przedstawiamy uproszczony opis kroków:

1. Zlokalizuj potencjometr przepustnicy: Znajduje się on zazwyczaj na obudowie przepustnicy, w pobliżu linki gazu lub pedału gazu (w przypadku przepustnicy elektronicznej).
2. Zidentyfikuj piny potencjometru: Potencjometr przepustnicy zazwyczaj posiada trzy piny: zasilanie, masa i sygnał. Informacje o pinout można znaleźć w dokumentacji technicznej pojazdu lub w schematach elektrycznych.
3. Pomiar napięcia zasilania: Przy włączonym zapłonie (silnik wyłączony), sprawdź napięcie pomiędzy pinem zasilania a masą. Powinno wynosić około 5V (w zależności od systemu).
4. Pomiar napięcia sygnału: Podłącz multimetr pomiędzy pin sygnałowy a masę. Przy zamkniętej przepustnicy, napięcie sygnału powinno być niskie (np. 0.5V). Powoli otwieraj przepustnicę i obserwuj zmiany napięcia. Napięcie powinno wzrastać płynnie i liniowo wraz z otwieraniem przepustnicy, aż do wartości bliskiej napięciu zasilania (np. 4.5V) przy całkowicie otwartej przepustnicy.
5. Pomiar rezystancji: Po odłączeniu potencjometru od instalacji elektrycznej, można zmierzyć rezystancję pomiędzy pinami skrajnymi (ścieżka oporowa) i pomiędzy pinem środkowym a jednym z pinów skrajnych (ślizgacz). Wartości rezystancji powinny być zgodne z danymi technicznymi producenta. Podczas poruszania ramieniem potencjometru, rezystancja pomiędzy pinem środkowym a jednym ze skrajnych powinna zmieniać się płynnie.

W przypadku nieprawidłowych odczytów napięcia lub rezystancji, potencjometr przepustnicy może być uszkodzony i wymagać wymiany. Warto również pamiętać, że diagnostyka potencjometru przepustnicy może być również przeprowadzona za pomocą komputera diagnostycznego, który pozwala na odczyt kodów błędów i parametrów pracy czujnika w czasie rzeczywistym.

Najczęstsze usterki potencjometru przepustnicy

Potencjometr przepustnicy, mimo swojej prostej konstrukcji, może ulec awarii z różnych przyczyn. Do najczęstszych usterek należą:

• Zużycie ścieżki oporowej: Ciągłe przesuwanie ślizgacza po ścieżce oporowej może prowadzić do jej zużycia, co skutkuje przerwami w obwodzie lub nieprawidłowymi odczytami.
• Zanieczyszczenie potencjometru: Do wnętrza potencjometru mogą dostać się zanieczyszczenia (kurz, wilgoć, olej), co może zakłócić jego pracę i powodować błędne sygnały.
• Uszkodzenie mechaniczne: Potencjometr przepustnicy może ulec uszkodzeniu mechanicznemu w wyniku uderzenia lub wibracji.
• Problemy z połączeniami elektrycznymi: Poluzowane lub skorodowane złącza elektryczne mogą powodować przerwy w obwodzie lub nieprawidłowy przepływ prądu, co wpływa na pracę czujnika.

Objawy awarii potencjometru przepustnicy mogą być różnorodne i zależą od stopnia uszkodzenia czujnika. Do najczęściej spotykanych objawów należą:

• Nierówna praca silnika na biegu jałowym: Silnik może pracować niestabilnie, falować obrotami lub gasnąć na biegu jałowym.
• Problemy z przyspieszaniem: Samochód może słabo przyspieszać, reagować z opóźnieniem na wciśnięcie pedału gazu lub szarpać podczas przyspieszania.
• Zwiększone zużycie paliwa: Nieprawidłowe odczyty z potencjometru przepustnicy mogą prowadzić do nieoptymalnego dawkowania paliwa, co skutkuje zwiększonym zużyciem.
• Zapala się kontrolka "check engine": Awaria potencjometru przepustnicy często powoduje zapisanie kodu błędu w sterowniku silnika, co skutkuje zapaleniem kontrolki "check engine" na desce rozdzielczej.
• Brak reakcji na pedał gazu: W skrajnych przypadkach, awaria potencjometru przepustnicy może spowodować całkowity brak reakcji silnika na wciśnięcie pedału gazu.

Wymiana potencjometru przepustnicy - krok po kroku (uproszczony opis)

Wymiana potencjometru przepustnicy jest zazwyczaj stosunkowo prosta i można ją wykonać samodzielnie, posiadając podstawowe narzędzia i wiedzę. Poniżej przedstawiamy uproszczony opis kroków:

1. Odłącz akumulator: Przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym pojazdu, zawsze należy odłączyć akumulator.
2. Zlokalizuj potencjometr przepustnicy: Znajduje się on na obudowie przepustnicy.
3. Odłącz złącze elektryczne: Ostrożnie odłącz złącze elektryczne od potencjometru przepustnicy.
4. Odkręć mocowania potencjometru: Potencjometr przepustnicy zazwyczaj mocowany jest za pomocą kilku śrub. Odkręć je i wyjmij stary potencjometr.
5. Zamontuj nowy potencjometr: Zamontuj nowy potencjometr w miejsce starego, upewniając się, że jest prawidłowo ustawiony i dokręcony.
6. Podłącz złącze elektryczne: Podłącz złącze elektryczne do nowego potencjometru.
7. Podłącz akumulator: Podłącz akumulator.
8. Skasuj kody błędów (opcjonalnie): Jeśli zapaliła się kontrolka "check engine", może być konieczne skasowanie kodów błędów za pomocą komputera diagnostycznego. W niektórych przypadkach, kody błędów mogą zniknąć same po kilku cyklach jazdy.
9. Sprawdź działanie: Uruchom silnik i sprawdź, czy pracuje prawidłowo i czy objawy awarii ustąpiły.

Pamiętaj, że powyższy opis jest uproszczony i może się różnić w zależności od konkretnego modelu pojazdu. Przed przystąpieniem do wymiany potencjometru przepustnicy, zawsze warto zapoznać się z instrukcją serwisową danego pojazdu lub skonsultować się z mechanikiem.

Pytania i odpowiedzi (FAQ)

Czy mogę jeździć z uszkodzonym potencjometrem przepustnicy?

Teoretycznie, w niektórych przypadkach, można jeździć z uszkodzonym potencjometrem przepustnicy, ale nie jest to zalecane. Awaria TPS może prowadzić do nieprawidłowej pracy silnika, spadku mocy, zwiększonego zużycia paliwa i innych problemów. Ponadto, w niektórych sytuacjach, uszkodzony potencjometr przepustnicy może spowodować poważniejsze uszkodzenia silnika lub układu wtryskowego. Dlatego też, w przypadku podejrzenia awarii TPS, należy jak najszybciej poddać go diagnostyce i ewentualnej wymianie.

Czy potencjometr przepustnicy jest drogi?

Cena potencjometru przepustnicy zależy od marki i modelu pojazdu oraz producenta czujnika. Zazwyczaj, nie jest to bardzo drogi element, a jego koszt waha się od kilkudziesięciu do kilkuset złotych. Wymiana potencjometru przepustnicy jest zazwyczaj stosunkowo niedroga, szczególnie jeśli wykonuje się ją samodzielnie.

Czy po wymianie potencjometru przepustnicy trzeba go kalibrować?

W większości przypadków, po wymianie potencjometru przepustnicy, nie jest konieczna jego kalibracja. Nowy czujnik powinien działać prawidłowo od razu po zamontowaniu. Jednakże, w niektórych, bardziej zaawansowanych systemach, może być wymagana kalibracja lub adaptacja potencjometru przepustnicy za pomocą komputera diagnostycznego. Informacje na ten temat można znaleźć w instrukcji serwisowej danego pojazdu.

Podsumowanie

Potencjometr przepustnicy to niewielki, ale niezwykle ważny czujnik w układzie wtryskowym nowoczesnego silnika spalinowego. Jego zadaniem jest precyzyjne monitorowanie kąta otwarcia przepustnicy i przekazywanie tej informacji do sterownika silnika. Prawidłowe działanie potencjometru przepustnicy jest kluczowe dla optymalnej pracy silnika, jego osiągów, zużycia paliwa i emisji spalin. Regularna diagnostyka i terminowa wymiana potencjometru przepustnicy w przypadku awarii, pozwala na utrzymanie silnika w dobrej kondycji i uniknięcie poważniejszych problemów.
