Jak skutecznie zmierzyć przepływ powietrza wentylacyjnego?

Prawidłowa wentylacja jest kluczowa dla utrzymania zdrowego i komfortowego środowiska w każdym budynku. Niezależnie od tego, czy chodzi o dom mieszkalny, biuro, halę produkcyjną, czy magazyn, skuteczna wentylacja zapewnia dopływ świeżego powietrza, usuwa zanieczyszczenia, reguluje wilgotność i temperaturę. Aby jednak system wentylacyjny działał prawidłowo, niezbędne jest regularne pomiar przepływu powietrza. W tym artykule przyjrzymy się, jak skutecznie i dokładnie mierzyć przepływ powietrza wentylacyjnego, omówimy różne metody i narzędzia, a także odpowiemy na najczęściej zadawane pytania.

Dlaczego pomiar przepływu powietrza wentylacyjnego jest tak ważny?

Zanim przejdziemy do metod pomiaru, warto zrozumieć, dlaczego jest to tak istotne. Regularne pomiary przepływu powietrza w systemach wentylacyjnych przynoszą szereg korzyści:

• Zapewnienie zdrowego środowiska: Prawidłowa wentylacja usuwa zanieczyszczenia powietrza, takie jak dwutlenek węgla, lotne związki organiczne (VOC), kurz, alergeny i patogeny. Pomiar przepływu powietrza pozwala upewnić się, że system działa efektywnie i zapewnia wymaganą wymianę powietrza, chroniąc zdrowie mieszkańców lub pracowników.
• Optymalizacja wydajności energetycznej: Zbyt mały przepływ powietrza to niedostateczna wentylacja, natomiast zbyt duży przepływ to niepotrzebne straty energii. Pomiary pozwalają na dokładne dostrojenie systemu wentylacyjnego, minimalizując zużycie energii przy zachowaniu optymalnej jakości powietrza.
• Wykrywanie problemów w systemie: Spadek przepływu powietrza może wskazywać na problemy, takie jak zatkane filtry, nieszczelności w kanałach wentylacyjnych, awarie wentylatorów lub nieprawidłowe ustawienia systemu. Regularne pomiary pozwalają na wczesne wykrycie i rozwiązanie tych problemów, zapobiegając poważniejszym awariom i kosztownym naprawom.
• Spełnienie norm i przepisów: W wielu krajach istnieją normy i przepisy dotyczące minimalnych wymagań wentylacyjnych dla różnych typów budynków. Pomiary przepływu powietrza są niezbędne do udokumentowania zgodności z tymi regulacjami i uniknięcia potencjalnych kar.

Metody pomiaru przepływu powietrza wentylacyjnego

Istnieje kilka metod pomiaru przepływu powietrza wentylacyjnego, różniących się dokładnością, kosztem i zastosowaniem. Najpopularniejsze z nich to:

1. Anemometry

Anemometry to urządzenia służące do pomiaru prędkości i natężenia przepływu powietrza. Są one powszechnie stosowane w branży HVAC ze względu na swoją dokładność, przenośność i stosunkowo prostą obsługę. Istnieją różne typy anemometrów, w tym:

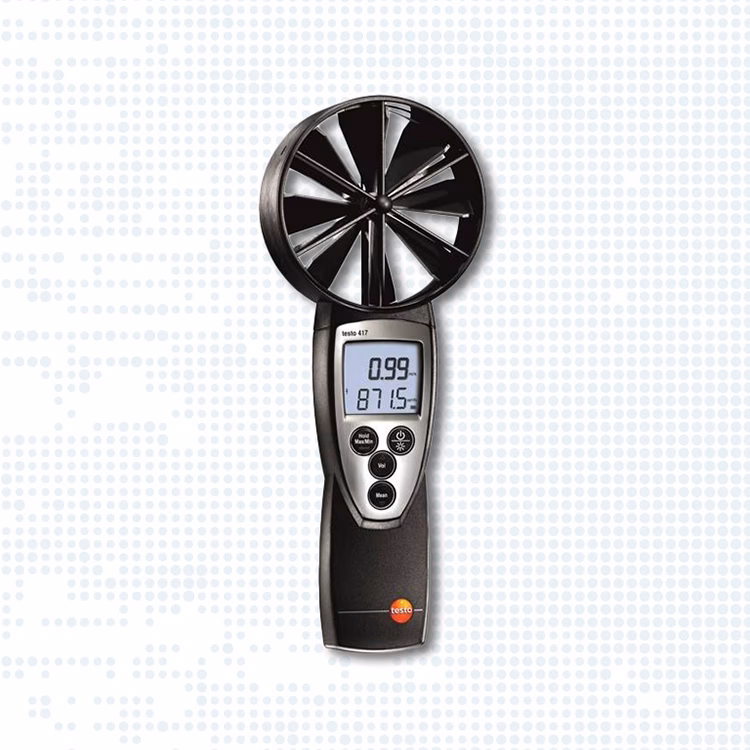

• Anemometry skrzydełkowe: Wykorzystują wirnik z kilkoma skrzydełkami, który obraca się pod wpływem przepływającego powietrza. Prędkość obrotowa wirnika jest proporcjonalna do prędkości powietrza. Anemometry skrzydełkowe są idealne do pomiaru przepływu powietrza w kanałach wentylacyjnych, kratkach wentylacyjnych i otwartych przestrzeniach. Są dokładne i stosunkowo niedrogie.
• Anemometry termiczne (hot-wire): Wykorzystują rozgrzany drut lub membranę, która ochładza się pod wpływem przepływającego powietrza. Mierząc ilość energii potrzebnej do utrzymania stałej temperatury drutu lub membrany, anemometr termiczny oblicza prędkość powietrza. Anemometry termiczne są bardzo dokładne, szczególnie przy niskich prędkościach powietrza, i nadają się do pomiaru przepływu powietrza w trudno dostępnych miejscach oraz do pomiaru przepływu powietrza laminarnym.
• Anemometry wiatraczkowe: Podobne do anemometrów skrzydełkowych, ale zazwyczaj większe i przeznaczone do pomiaru przepływu powietrza na większych powierzchniach, np. przy wlotach i wylotach wentylacyjnych.

Zalety anemometrów:

• Dokładność pomiarów
• Przenośność i łatwość obsługi
• Szeroki zakres zastosowań
• Relatywnie niski koszt (szczególnie anemometry skrzydełkowe)

Wady anemometrów:

• Wymagają bezpośredniego dostępu do strumienia powietrza
• Mogą być mniej dokładne w przypadku turbulentnego przepływu powietrza
• Niektóre modele (np. anemometry termiczne) mogą być droższe

2. Rurki Pitota

Rurki Pitota to urządzenia służące do pomiaru prędkości przepływu płynów, w tym powietrza. Działają na zasadzie pomiaru różnicy ciśnień – ciśnienia całkowitego i ciśnienia statycznego. Rurka Pitota składa się z dwóch otworów: jeden skierowany bezpośrednio w kierunku przepływu powietrza (mierzy ciśnienie całkowite) i drugi umieszczony prostopadle do kierunku przepływu (mierzy ciśnienie statyczne). Różnica ciśnień jest proporcjonalna do kwadratu prędkości przepływu powietrza.

Rurki Pitota są często stosowane w kanałach wentylacyjnych, zwłaszcza w systemach o większych przepływach powietrza i wyższych prędkościach. Wymagają jednak dodatkowego urządzenia – manometru różnicowego – do pomiaru różnicy ciśnień.

Zalety rurek Pitota:

• Stosunkowo tanie i proste w konstrukcji
• Mogą być stosowane w wysokich temperaturach i agresywnych środowiskach
• Nadają się do pomiaru przepływu powietrza w kanałach o dużych przekrojach

Wady rurek Pitota:

• Mniejsza dokładność niż anemometry, szczególnie przy niskich prędkościach powietrza
• Wymagają dodatkowego manometru różnicowego
• Wymagają wykonania otworów w kanale wentylacyjnym

3. Przepływomierze skrzydełkowe z osłoną (Balometry)

Balometry, znane również jako przepływomierze skrzydełkowe z osłoną, są przeznaczone do pomiaru przepływu powietrza na kratkach wentylacyjnych, dyfuzorach i nawiewnikach. Składają się z anemometru skrzydełkowego umieszczonego pod specjalną osłoną (kapturem). Osłona kieruje cały przepływ powietrza z kratki wentylacyjnej przez anemometr, umożliwiając dokładny pomiar całkowitego przepływu powietrza.

Balometry są idealne do bilansowania systemów wentylacyjnych, czyli regulacji przepływu powietrza w poszczególnych pomieszczeniach. Są stosunkowo łatwe w użyciu i zapewniają bezpośredni pomiar przepływu objętościowego powietrza (np. w m³/h lub CFM).

Zalety balometrów:

• Bezpośredni pomiar przepływu objętościowego powietrza
• Łatwość i szybkość pomiaru na kratkach wentylacyjnych
• Idealne do bilansowania systemów wentylacyjnych

Wady balometrów:

• Wyższy koszt niż anemometry i rurki Pitota
• Mniej uniwersalne – przeznaczone głównie do pomiaru na kratkach wentylacyjnych
• Osłona może być nieporęczna w trudno dostępnych miejscach

4. Przepływomierze membranowe (Flow Hoods)

Przepływomierze membranowe, podobnie jak balometry, służą do pomiaru przepływu powietrza na kratkach wentylacyjnych i dyfuzorach. Zamiast anemometru skrzydełkowego, wykorzystują membranę, która odkształca się pod wpływem przepływającego powietrza. Stopień odkształcenia membrany jest proporcjonalny do przepływu powietrza.

Przepływomierze membranowe są zazwyczaj bardziej kompaktowe i lżejsze niż balometry, co ułatwia pomiar w trudno dostępnych miejscach. Są również ciche i nie zakłócają przepływu powietrza.

Zalety przepływomierzy membranowych:

• Kompaktowa i lekka konstrukcja
• Cicha praca
• Dokładny pomiar przepływu objętościowego powietrza

Wady przepływomierzy membranowych:

• Wyższy koszt niż anemometry i rurki Pitota
• Mniej uniwersalne – przeznaczone głównie do pomiaru na kratkach wentylacyjnych
• Mogą być mniej odporne na uszkodzenia mechaniczne

Jak wybrać odpowiednią metodę pomiaru przepływu powietrza?

Wybór metody pomiaru przepływu powietrza zależy od kilku czynników, takich jak:

• Miejsce pomiaru: Czy pomiar ma być wykonany w kanale wentylacyjnym, na kratce wentylacyjnej, czy w otwartej przestrzeni?
• Dokładność pomiaru: Jak dokładny pomiar jest wymagany? Czy wystarczy pomiar orientacyjny, czy konieczna jest wysoka precyzja?
• Budżet: Jakim budżetem dysponujemy na zakup urządzeń pomiarowych?
• Dostępność: Czy miejsce pomiaru jest łatwo dostępne, czy wymaga specjalistycznego sprzętu lub technik pomiarowych?

Tabela porównawcza metod pomiaru przepływu powietrza:

Jak mierzyć przepływ powietrza anemometrem skrzydełkowym - krok po kroku

Anemometr skrzydełkowy jest jednym z najczęściej używanych narzędzi do pomiaru przepływu powietrza. Oto prosty przewodnik krok po kroku, jak go używać:

1. Przygotuj anemometr: Upewnij się, że anemometr jest naładowany lub ma sprawne baterie. Sprawdź, czy wirnik obraca się swobodnie.
2. Wybierz miejsce pomiaru: Zidentyfikuj miejsce, w którym chcesz zmierzyć przepływ powietrza (np. kratka wentylacyjna, kanał wentylacyjny).
3. Umieść anemometr: Umieść anemometr w strumieniu powietrza, upewniając się, że wirnik jest skierowany prostopadle do kierunku przepływu. W przypadku kratki wentylacyjnej, umieść anemometr blisko kratki, ale tak, aby nie blokować całkowicie przepływu powietrza. W kanale wentylacyjnym, umieść anemometr wewnątrz kanału (jeśli to możliwe i bezpieczne) lub przy wlocie/wylocie kanału.
4. Odczytaj wynik: Poczekaj, aż odczyt na anemometrze ustabilizuje się. Zanotuj wartość prędkości powietrza. Niektóre anemometry wyświetlają również przepływ objętościowy powietrza (po wprowadzeniu wymiarów otworu wentylacyjnego).
5. Wykonaj kilka pomiarów: Aby uzyskać bardziej dokładny wynik, wykonaj kilka pomiarów w różnych punktach w obrębie kratki lub kanału wentylacyjnego i oblicz średnią wartość.

Czynniki wpływające na dokładność pomiarów przepływu powietrza

Na dokładność pomiarów przepływu powietrza mogą wpływać różne czynniki, takie jak:

• Turbulencja przepływu powietrza: Turbulentny przepływ powietrza (np. w pobliżu przeszkód, zakrętów kanałów wentylacyjnych) może powodować fluktuacje odczytów anemometru. W takich przypadkach zaleca się wykonanie kilku pomiarów i obliczenie średniej wartości.
• Pozycja anemometru: Nieprawidłowe ustawienie anemometru względem kierunku przepływu powietrza może prowadzić do błędnych odczytów. Należy upewnić się, że wirnik anemometru jest skierowany prostopadle do kierunku przepływu.
• Kalibracja urządzenia: Regularna kalibracja urządzeń pomiarowych jest niezbędna do zapewnienia ich dokładności. Należy przestrzegać zaleceń producenta dotyczących kalibracji anemometrów i innych urządzeń pomiarowych.
• Temperatura i wilgotność powietrza: Ekstremalne temperatury i wilgotność powietrza mogą wpływać na działanie niektórych anemometrów. Należy sprawdzić specyfikację urządzenia i upewnić się, że jest ono przeznaczone do pracy w określonych warunkach środowiskowych.

Najczęstsze problemy związane z przepływem powietrza w wentylacji

Niewłaściwy przepływ powietrza w systemach wentylacyjnych może prowadzić do szeregu problemów, takich jak:

• Niedostateczna wentylacja: Zbyt mały przepływ powietrza powoduje gromadzenie się zanieczyszczeń, wilgoci i nieprzyjemnych zapachów, co negatywnie wpływa na zdrowie i komfort mieszkańców.
• Przeciągi: Zbyt duży przepływ powietrza w niektórych obszarach może powodować przeciągi i dyskomfort termiczny.
• Nierównomierny przepływ powietrza: Niewłaściwe zbilansowanie systemu wentylacyjnego może prowadzić do niedostatecznej wentylacji w niektórych pomieszczeniach i nadmiernej wentylacji w innych.
• Hałas: Nieprawidłowo zaprojektowany lub zainstalowany system wentylacyjny może generować nadmierny hałas.
• Wysokie koszty energii: Niewydajny system wentylacyjny, z nadmiernym przepływem powietrza lub nieszczelnościami, może prowadzić do wysokich kosztów energii.

Podsumowanie

Pomiar przepływu powietrza wentylacyjnego jest kluczowym elementem utrzymania sprawności i efektywności systemów HVAC. Regularne pomiary pozwalają na zapewnienie zdrowego środowiska, optymalizację zużycia energii, wykrywanie problemów w systemie i spełnienie norm i przepisów. Wybór odpowiedniej metody pomiaru zależy od konkretnych potrzeb i warunków. Anemometry, rurki Pitota, balometry i przepływomierze membranowe to tylko niektóre z dostępnych narzędzi. Pamiętaj o regularnej kalibracji urządzeń i uwzględnianiu czynników wpływających na dokładność pomiarów. Dzięki temu będziesz mógł skutecznie monitorować i kontrolować przepływ powietrza w swoim systemie wentylacyjnym, zapewniając komfort i bezpieczeństwo dla siebie i innych użytkowników budynku.

Często zadawane pytania (FAQ)

1. Jak często należy mierzyć przepływ powietrza wentylacyjnego?
   Częstotliwość pomiarów zależy od rodzaju budynku i systemu wentylacyjnego. W budynkach komercyjnych i przemysłowych zaleca się regularne pomiary, np. raz na kwartał lub raz na rok. W budynkach mieszkalnych pomiary można wykonywać rzadziej, np. raz na rok lub w przypadku podejrzenia problemów z wentylacją.
2. Czy mogę samodzielnie zmierzyć przepływ powietrza wentylacyjnego?
   Tak, w wielu przypadkach można samodzielnie zmierzyć przepływ powietrza za pomocą anemometru. Jednak w bardziej złożonych systemach wentylacyjnych lub w przypadku konieczności wykonania precyzyjnych pomiarów, zaleca się skorzystanie z usług specjalistów z branży HVAC.
3. Jak obliczyć przepływ objętościowy powietrza na podstawie pomiaru prędkości anemometrem?
   Przepływ objętościowy powietrza (Q) można obliczyć mnożąc prędkość powietrza (v) przez pole przekroju poprzecznego otworu wentylacyjnego (A): Q = v * A. Pole przekroju poprzecznego należy wyrazić w metrach kwadratowych (m²), prędkość powietrza w metrach na sekundę (m/s), a przepływ objętościowy w metrach sześciennych na sekundę (m³/s). Wynik można przeliczyć na bardziej praktyczne jednostki, np. metry sześcienne na godzinę (m³/h) lub stopy sześcienne na minutę (CFM).
4. Gdzie mogę kupić anemometr?
   Anemometry są dostępne w sklepach z narzędziami, sklepach internetowych oraz u dostawców sprzętu HVAC. Ceny anemometrów różnią się w zależności od typu, dokładności i funkcji urządzenia.
5. Czy pomiar przepływu powietrza jest konieczny w systemach wentylacji mechanicznej z odzyskiem ciepła (rekuperacją)?
   Tak, pomiar przepływu powietrza jest równie ważny w systemach wentylacji mechanicznej z rekuperacją. Pozwala on na sprawdzenie, czy system działa prawidłowo, zapewnia wymaganą wymianę powietrza i osiąga deklarowaną efektywność odzysku ciepła.
