Połączenia Wyrównawcze: Bezpieczeństwo Elektryczne w Twoim Domu

W dzisiejszych czasach, kiedy otaczamy się coraz większą ilością urządzeń elektrycznych, bezpieczeństwo elektryczne w naszych domach i budynkach staje się priorytetem. Jednym z kluczowych elementów zapewniających to bezpieczeństwo są połączenia wyrównawcze. Ale czym dokładnie są te połączenia, dlaczego są tak ważne i czy są obowiązkowe w Polsce? Na te i inne pytania odpowiemy w niniejszym artykule, opierając się na wiedzy ekspertów i obowiązujących przepisach.

Czym są połączenia wyrównawcze?

Połączenia wyrównawcze to specjalne połączenia elektryczne, których głównym zadaniem jest zmniejszenie różnic potencjałów elektrycznych pomiędzy różnymi częściami przewodzącymi w budynku. Innymi słowy, chodzi o to, aby w przypadku awarii lub przepięcia, napięcie rozłożyło się równomiernie, minimalizując ryzyko porażenia prądem elektrycznym. Wyobraźmy sobie sytuację, w której w instalacji elektrycznej dochodzi do uszkodzenia izolacji i prąd zaczyna płynąć na obudowę urządzenia metalowego. Bez połączeń wyrównawczych, dotknięcie takiego urządzenia mogłoby skończyć się tragicznie. Połączenia wyrównawcze tworzą bezpieczną „drogę” dla prądu upływowego, kierując go do uziemienia i zapobiegając niebezpiecznym napięciom dotykowym.

Rodzaje połączeń wyrównawczych

Połączenia wyrównawcze dzielimy na dwa główne rodzaje, biorąc pod uwagę ich zasięg i funkcję:

Połączenia wyrównawcze główne

Połączenia wyrównawcze główne to kręgosłup systemu wyrównania potencjałów w całym budynku. Ich zadaniem jest połączenie wszystkich głównych części przewodzących budynku z główną szyną uziemiającą GSU (lub zaciskiem uziemiającym). Do elementów, które obligatoryjnie muszą być połączone w ramach połączeń wyrównawczych głównych, należą:

• Główna szyna uziemiająca GSU (lub zacisk uziemiający) - centralny punkt, do którego spływają wszystkie połączenia.
• Przewód ochronny PE lub ochronno-neutralny PEN obwodu rozdzielczego (zasilającego) - zapewniający ciągłość ochrony.
• Przewody uziemiające - łączące GSU z uziomem.
• Metalowe rury instalacji wodociągowej (zimnej i gorącej), kanalizacyjnej, centralnego ogrzewania, gazowej i klimatyzacyjnej - potencjalne drogi przenoszenia napięcia.
• Powłoki metalowe, pancerze kabli oraz stalowe elementy konstrukcyjne (np. zbrojenia budynku) - przewodzące elementy, które mogą stać się niebezpieczne.

Wszystkie te elementy, połączone razem, tworzą strefę ekwipotencjalną w całym obiekcie, co znacząco podnosi poziom bezpieczeństwa.

Połączenia wyrównawcze miejscowe (dodatkowe)

Połączenia wyrównawcze miejscowe, zwane również dodatkowymi, stosuje się w określonych miejscach, gdzie ochrona zapewniana przez połączenia główne może być niewystarczająca. Najczęściej spotykamy je w pomieszczeniach o podwyższonym ryzyku porażenia prądem, takich jak łazienki, kuchnie czy pralnie. Ich zadaniem jest stworzenie lokalnej strefy ekwipotencjalnej, obejmującej np. metalowe elementy armatury, wanny, brodziki, a także dostępne części przewodzące urządzeń elektrycznych. Zasięg strefy ekwipotencjalizacji miejscowej jest ograniczony do wnętrza pomieszczenia lub konkretnego urządzenia.

Uziemienie - fundament bezpieczeństwa

Uziemienie jest nieodłącznym elementem systemów połączeń wyrównawczych. To właśnie uziom, czyli metalowa elektroda umieszczona w gruncie, zapewnia połączenie z ziemią, umożliwiając bezpieczne odprowadzenie prądów upływowych i wyrównanie potencjałów. Uziomy dzielimy na:

• Uziomy sztuczne - specjalnie wykonane elektrody, takie jak pręty, rury, taśmy stalowe lub płyty, zakopane w ziemi.
• Uziomy naturalne - wykorzystujące istniejące metalowe elementy konstrukcyjne budynku, np. zbrojenia fundamentów, metalowe rury wodociągowe (pod pewnymi warunkami) czy metalowe płaszcze kabli.

Wybór rodzaju uziomu i jego parametrów zależy od wielu czynników, takich jak rodzaj gruntu, rezystywność gleby i wymagana skuteczność uziemienia.

Pomiary połączeń wyrównawczych i uziemień

Prawidłowe wykonanie połączeń wyrównawczych i uziemień to jedno, ale równie ważne jest sprawdzenie ich skuteczności. W tym celu wykonuje się pomiary ciągłości połączeń ochronnych i wyrównawczych oraz pomiar rezystancji uziemień. Do tych pomiarów wykorzystuje się specjalistyczne mierniki, które umożliwiają precyzyjne określenie parametrów instalacji. Regularne pomiary, przeprowadzane przez wykwalifikowanych elektryków, są niezbędne dla zapewnienia ciągłej sprawności systemu ochrony przeciwporażeniowej.

Do podstawowych pomiarów należą:

• Pomiar ciągłości połączeń ochronnych i wyrównawczych - sprawdza, czy wszystkie połączenia są wykonane prawidłowo i czy nie ma przerw w obwodzie ochronnym.
• Pomiar rezystancji uziemienia - określa wartość rezystancji uziomu, która powinna być jak najniższa, aby uziemienie było skuteczne.

Bardziej zaawansowane mierniki pozwalają na pomiary różnymi metodami (np. metodą techniczną 3p, 4p, metodą dwucęgową, udarową) i w różnych warunkach, co umożliwia dokładną diagnozę stanu uziemień nawet w skomplikowanych instalacjach.

Połączenia wyrównawcze a instalacje odgromowe

Warto wspomnieć o związku połączeń wyrównawczych z instalacjami odgromowymi. Instalacja odgromowa ma za zadanie chronić budynek przed skutkami wyładowań atmosferycznych, a jej kluczowym elementem jest uziom odgromowy. Połączenia wyrównawcze odgrywają ważną rolę w systemie ochrony odgromowej, ponieważ pomagają w wyrównaniu potencjałów w budynku w momencie uderzenia pioruna, minimalizując ryzyko powstania przeskoków iskrowych i pożaru.

Obowiązki prawne i normy w Polsce

Odpowiedź na kluczowe pytanie: czy połączenia wyrównawcze są obowiązkowe w Polsce? Odpowiedź brzmi: TAK. Obowiązek stosowania połączeń wyrównawczych wynika z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz z Polskich Norm, w szczególności z normy PN-HD 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia — Część 4-41: Ochrona dla zapewnienia bezpieczeństwa — Ochrona przed porażeniem elektrycznym. Przepisy te szczegółowo określają, jakie elementy budynku i instalacji należy objąć połączeniami wyrównawczymi, jakie przekroje przewodów stosować i jakie wymagania muszą spełniać uziomy.

Zgodnie z przepisami, połączeniami wyrównawczymi należy objąć m.in.:

• Instalację wodociągową wykonaną z przewodów metalowych.
• Metalowe elementy instalacji kanalizacyjnej.
• Instalację ogrzewczą wodną wykonaną z przewodów metalowych.
• Metalowe elementy instalacji gazowej.
• Metalowe elementy przewodów i urządzeń do wentylacji i klimatyzacji.

Pytania i odpowiedzi (FAQ)

Czy połączenia wyrównawcze są obowiązkowe w Polsce?

Tak, połączenia wyrównawcze są obowiązkowe w Polsce i wynikają z przepisów prawa budowlanego oraz Polskich Norm.

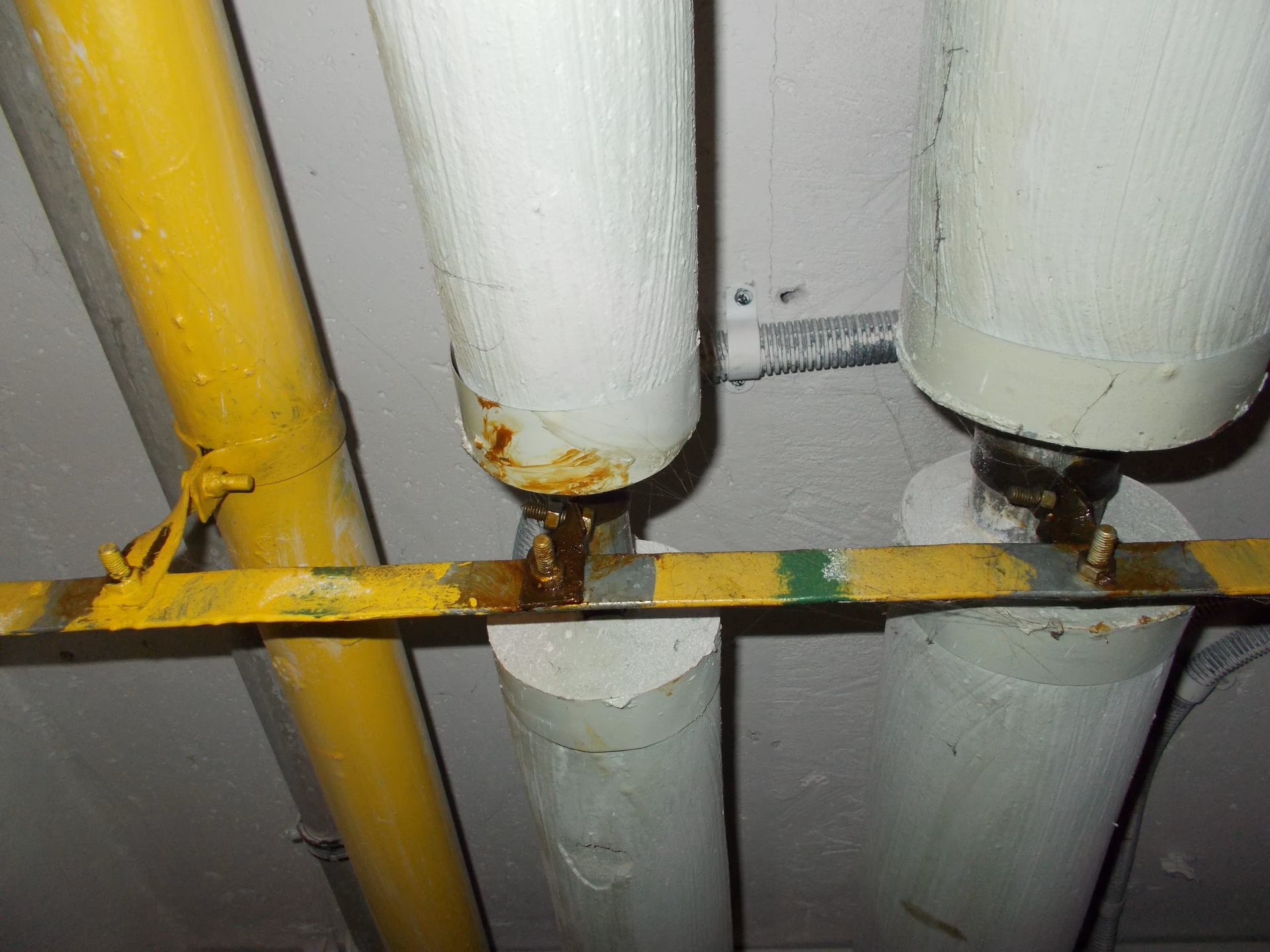

Jak należy wykonać połączenia wyrównawcze?

Połączenia wyrównawcze należy wykonywać zgodnie z Polskimi Normami i wytycznymi zawartymi w przepisach. Kluczowe jest połączenie wszystkich wymienionych wcześniej elementów przewodzących z główną szyną uziemiającą GSU za pomocą przewodów o odpowiednim przekroju. W pomieszczeniach o podwyższonym ryzyku stosuje się połączenia wyrównawcze miejscowe.

Czy miejscowe połączenie wyrównawcze w łazience powinno być uziemione?

Miejscowe połączenie wyrównawcze w łazience nie musi być bezpośrednio uziemione. Jest ono połączone z głównym systemem wyrównania potencjałów budynku, który z kolei jest uziemiony. Chodzi o wyrównanie potencjałów w obrębie pomieszczenia, a nie o tworzenie osobnego uziemienia dla łazienki.

Metalowe elementy kranu połączone z szyną wyrównania potencjałów, czy takie połączenia nie staną się źródłem zagrożeń?

Nie, prawidłowo wykonane połączenia wyrównawcze nie stanowią źródła zagrożeń. Wręcz przeciwnie, ich celem jest zwiększenie bezpieczeństwa. Połączenie metalowych elementów armatury z szyną wyrównania potencjałów ma na celu wyrównanie potencjałów i zapobieganie powstawaniu niebezpiecznych napięć dotykowych w przypadku awarii. W sytuacji, gdy instalacja wodociągowa wykonana jest z rur plastikowych, połączenia wyrównawcze armatury mogą być mniej istotne, jednak w przypadku rur metalowych lub rur z metalowym rdzeniem są one zalecane, a w wielu przypadkach wymagane przepisami.

Podsumowanie

Połączenia wyrównawcze to fundamentalny element bezpieczeństwa elektrycznego w każdym budynku. Ich zadaniem jest ochrona przed porażeniem prądem elektrycznym poprzez wyrównanie potencjałów i bezpieczne odprowadzenie prądów upływowych do uziemienia. Obowiązek ich stosowania wynika z przepisów prawa i Polskich Norm. Prawidłowe wykonanie i regularne pomiary połączeń wyrównawczych to inwestycja w bezpieczeństwo Twoje i Twoich bliskich. Pamiętaj, że prace związane z instalacjami elektrycznymi i połączeniami wyrównawczymi powinny być zlecane wykwalifikowanym elektrykom, którzy posiadają odpowiednią wiedzę i uprawnienia.
